Дюбельный шаблон 6 и 8 мм

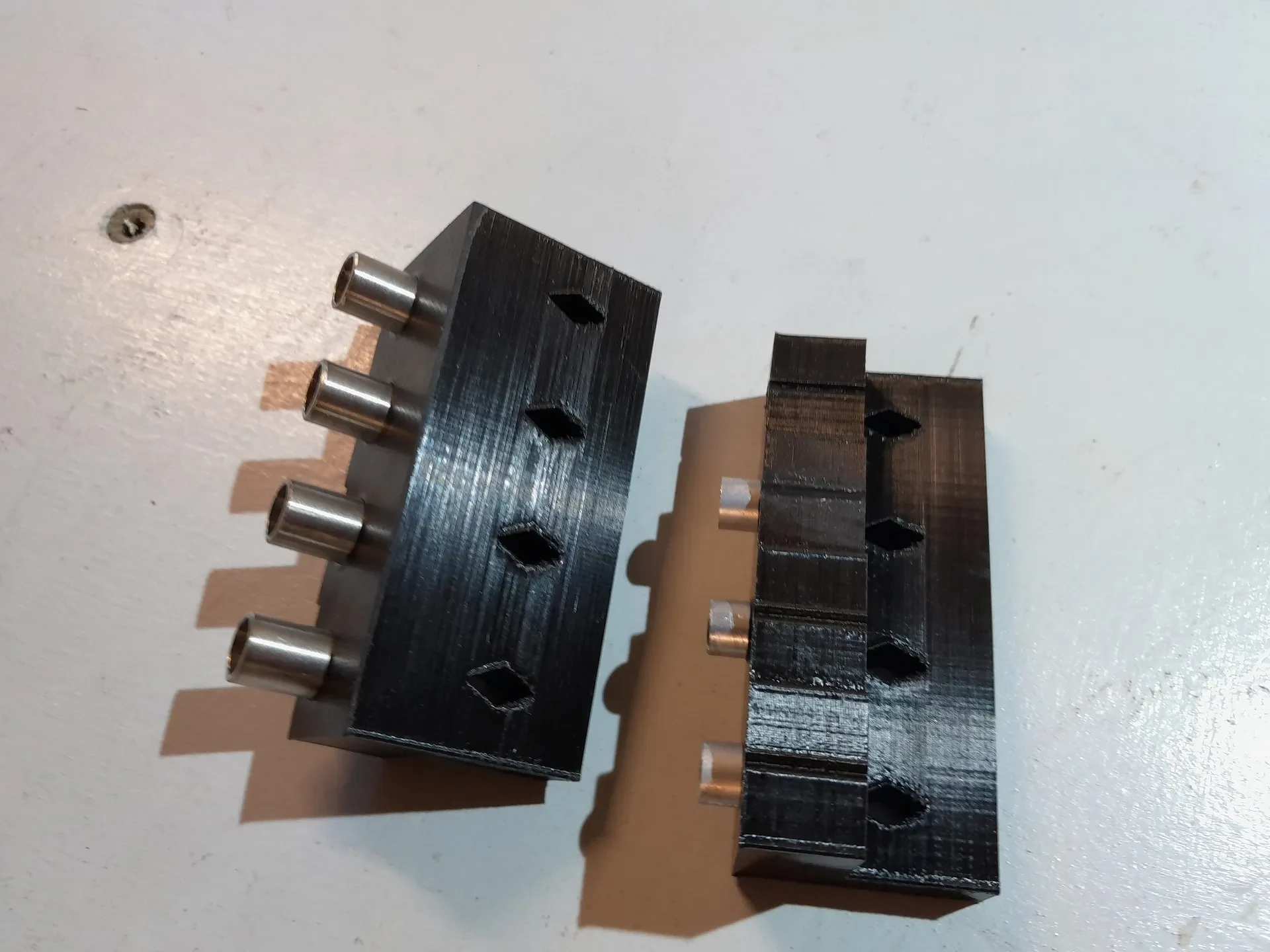

есть две версии для дюбелей 6 мм и 8 мм.

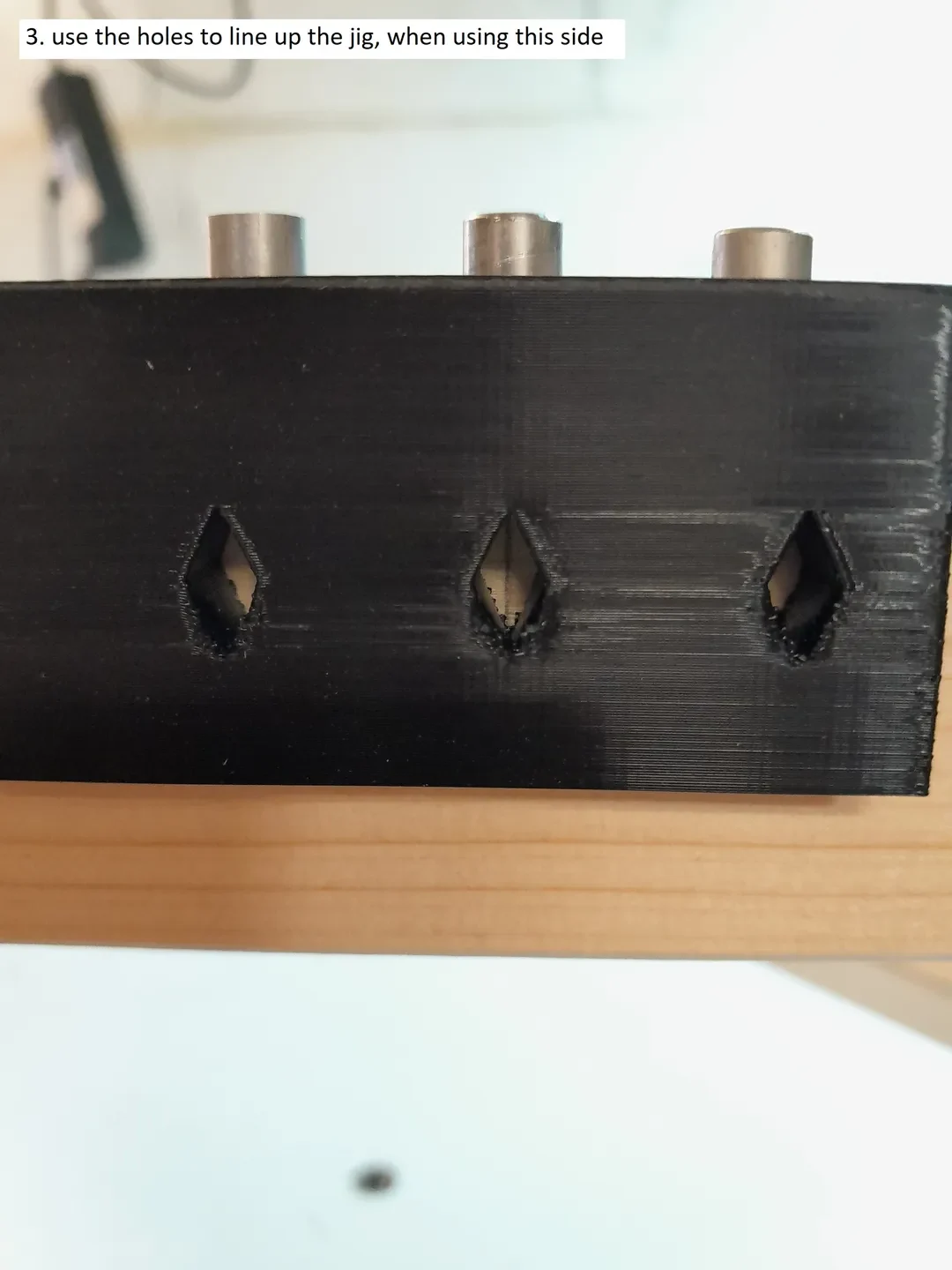

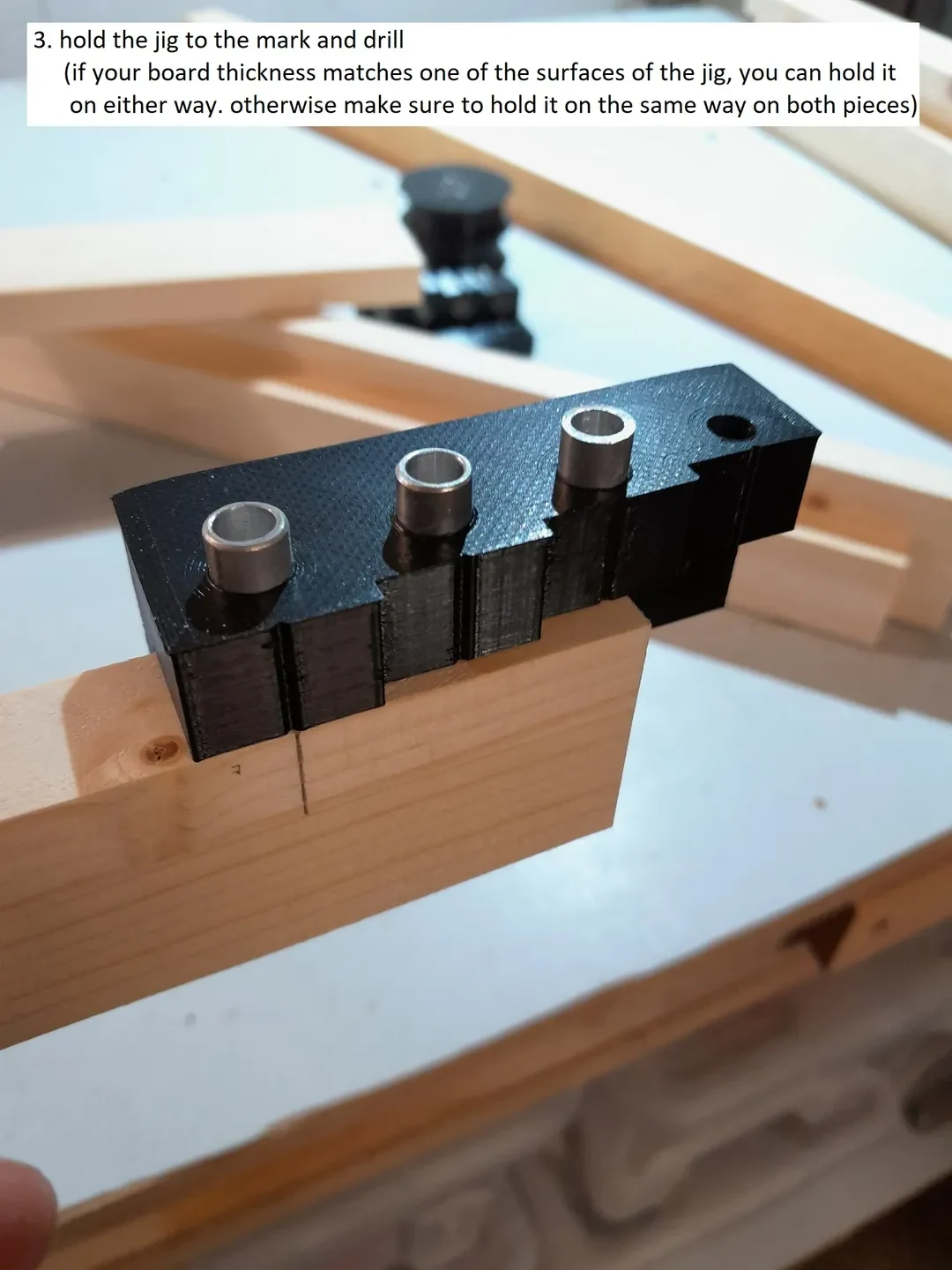

почему разные поверхности? — Там, откуда я родом, вы можете купить листы определенной толщины (9/12/15/18/21/24 мм). Если толщина вашей доски совпадает с толщиной одной из поверхностей, то приспособление можно держать в любом направлении. в противном случае вы должны обязательно использовать одну и ту же сторону!

Кроме того, это позволит вам расположить дюбели ближе к центру доски, выбрав другое отверстие.

В качестве сверлильных втулок я использовал металлические трубки 8х1 мм и 10х1 мм. Я рекомендую просверлить трубку, чтобы убедиться, что внутренний диаметр на самом деле составляет 6/8 мм (у меня такого не было).

распечатайте детали (поддержка не требуется).

отверстия рассчитаны ровно на 8/10 мм (за исключением одного, в котором не хватило толщины стенки).

Просверлите отверстия до идеального диаметра 8/10 мм (на моем принтере они получились меньше).

затем вставьте и приклейте металлические втулки.

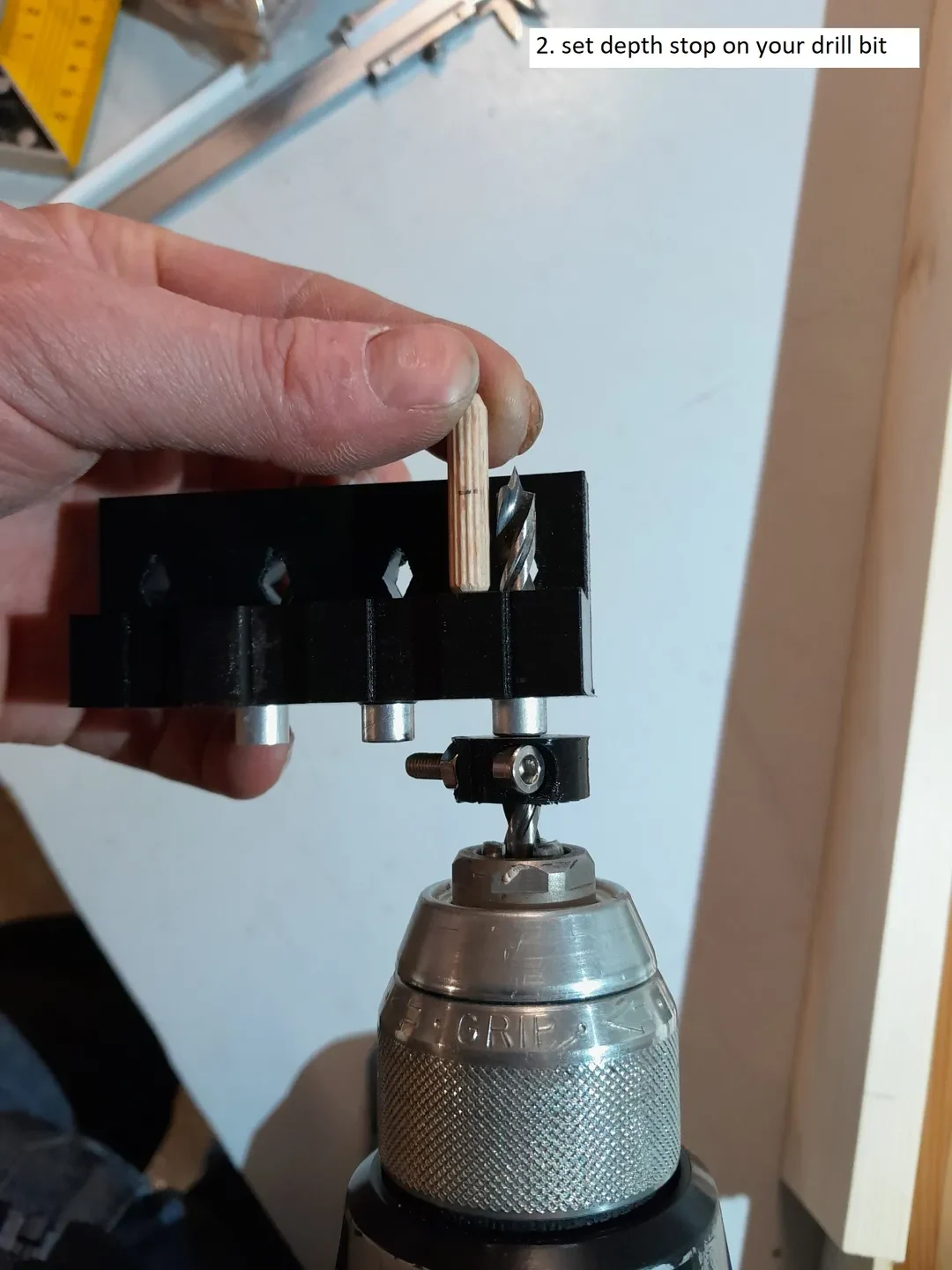

кстати: я использовал этот удобный денди ограничитель глубины:

https://www.printables.com/model/126585
