VictronEnergy Smart Shunt Shield

Мне нужен был метод подключения SmartShunt непосредственно к аккумулятору емкостью 120 Ач.

Основная проблема, с которой я столкнулся, — это большие болты диаметром 10 мм на шунте. Клемма аккумулятора была 8 мм, и аксессуары, которые я подключал, тоже были 8 мм, а не куча очень коротких кабелей или отрезание 8-миллиметровых наконечников и установка 10-миллиметровых.

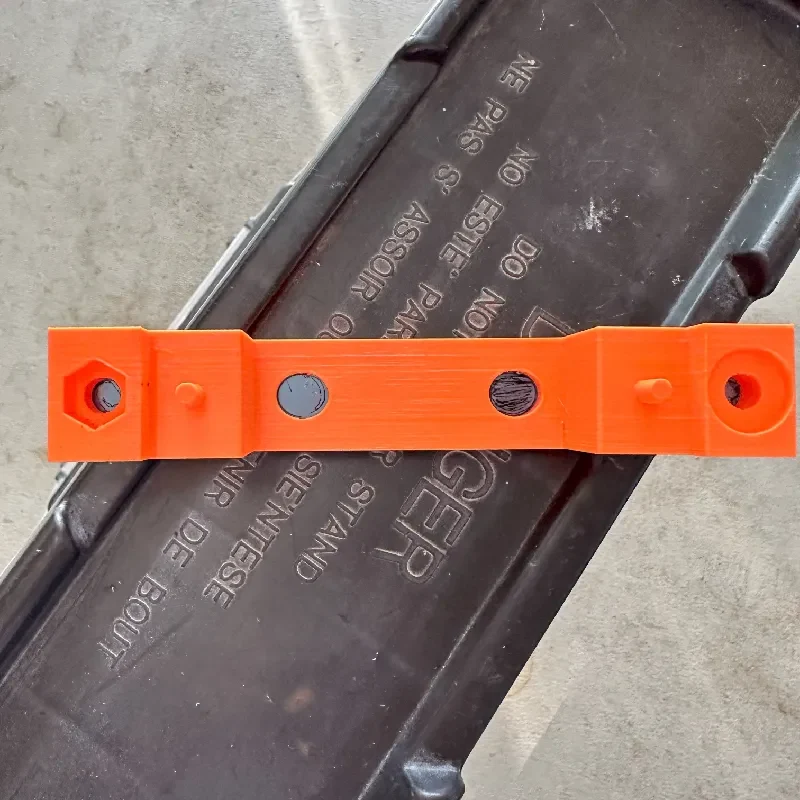

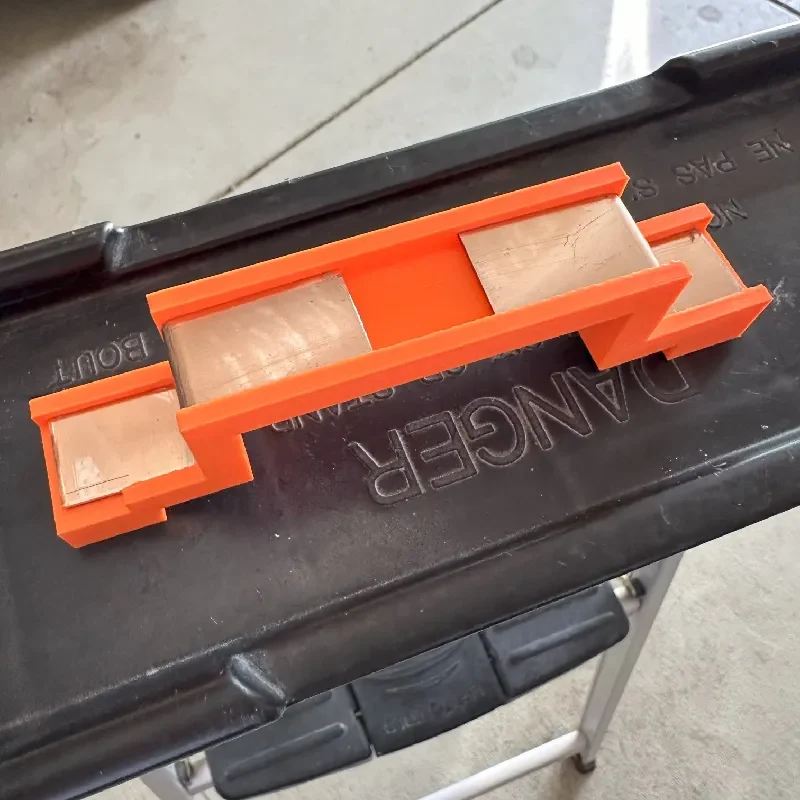

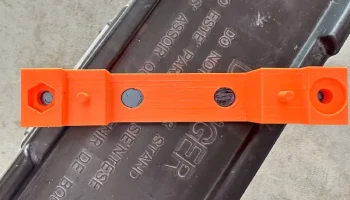

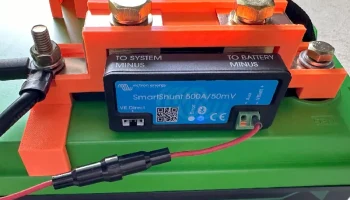

Я создал этот экран, который плотно прилегает к SmartShunt, и использовал медный стержень в качестве проводника, который сложен и имеет отверстия для крепления к шунту, что позволяет использовать болт 8 мм в качестве стойки на одном конце и болт 8 мм для подключения к отрицательной клемме.

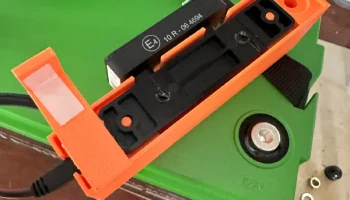

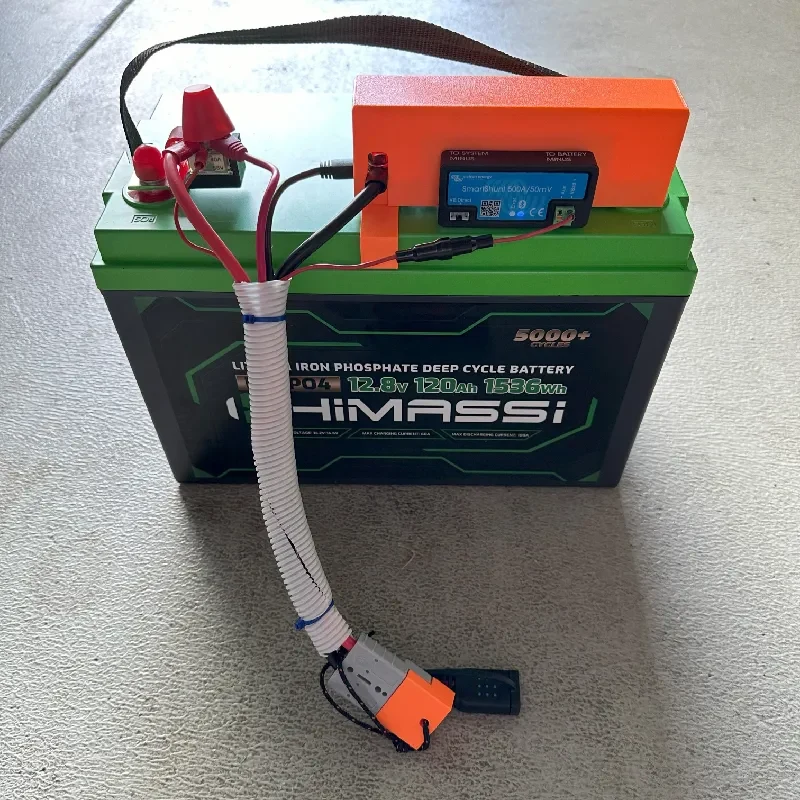

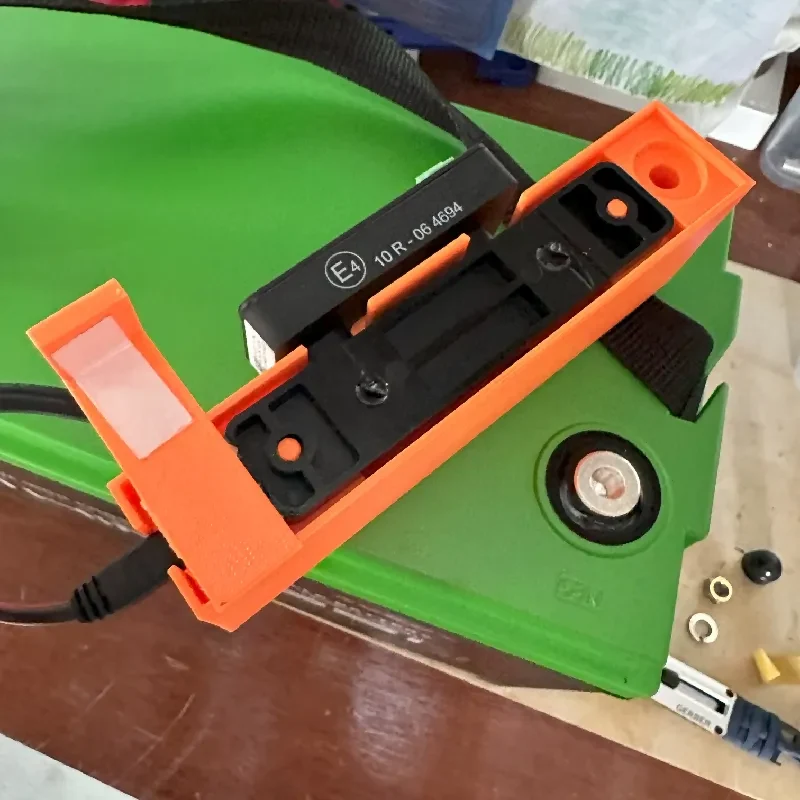

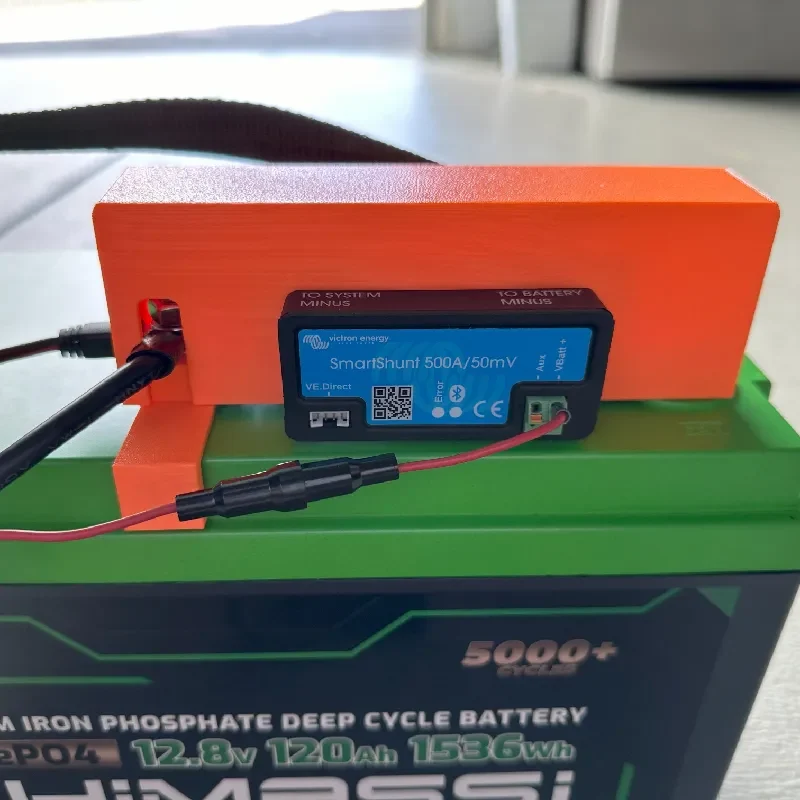

Также я сделал крышку всего щита с вырезами для крепления аксессуаров, учитывая опасность короткого замыкания при прикосновении к оголенным проводам и болтам. На моей батарее у меня также был небольшой зазор в 1,5 мм, для которого я создал небольшой прямоугольный переходник, который приклеил на экран, а затем прикрепил двусторонним скотчем.

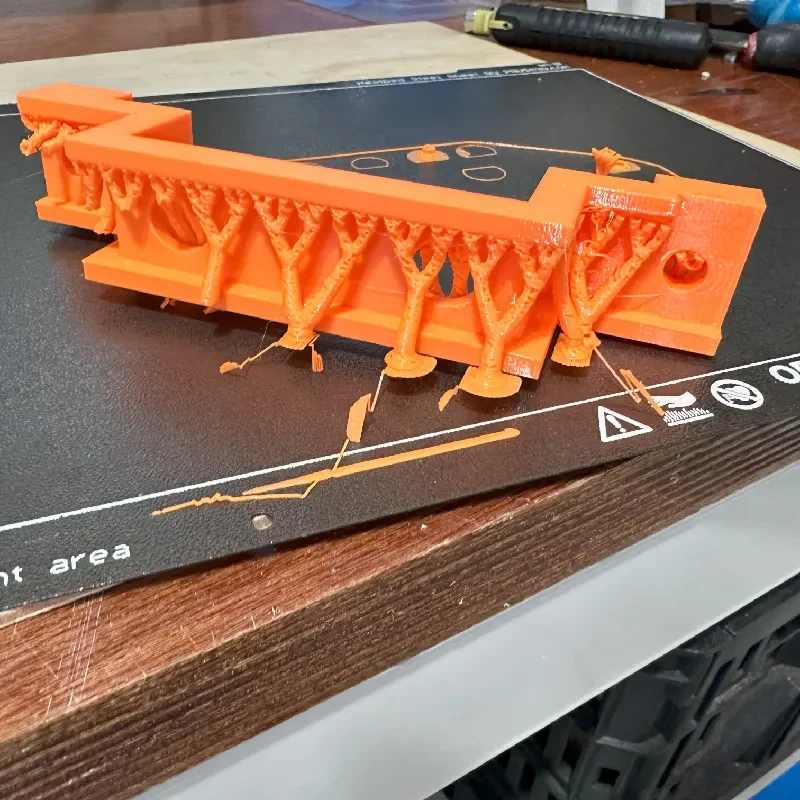

На фотографиях не показано то, что я использовал кабельные стяжки, чтобы удерживать крышку. Кроме того, я напечатал щит на боку и использовал органические подложки. Крышка и кронштейн напечатаны верхней частью ��а пластине и не требуют поддержки.

Требуемые детали
1 болт 8 мм 25 мм для крепления клеммы (или длины по требованию)
1x 8 мм 35 мм болт для вспомогательной стойки
2x пружинная шайба 8 мм
2x плоская шайба 8 мм
Плоский медный стержень 200 мм (1,5 x 20 мм)
Инструкции по складыванию проводников

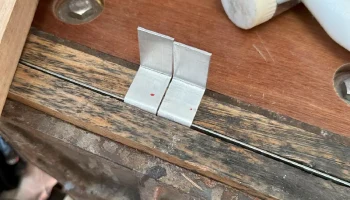

Разрежьте плоский стержень на две части длиной 90 мм.
Отметьте и выровняйте линию на расстоянии 30 мм с одного конца.

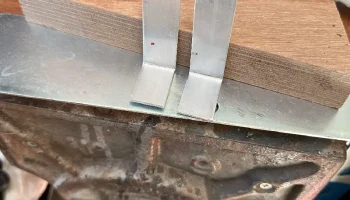

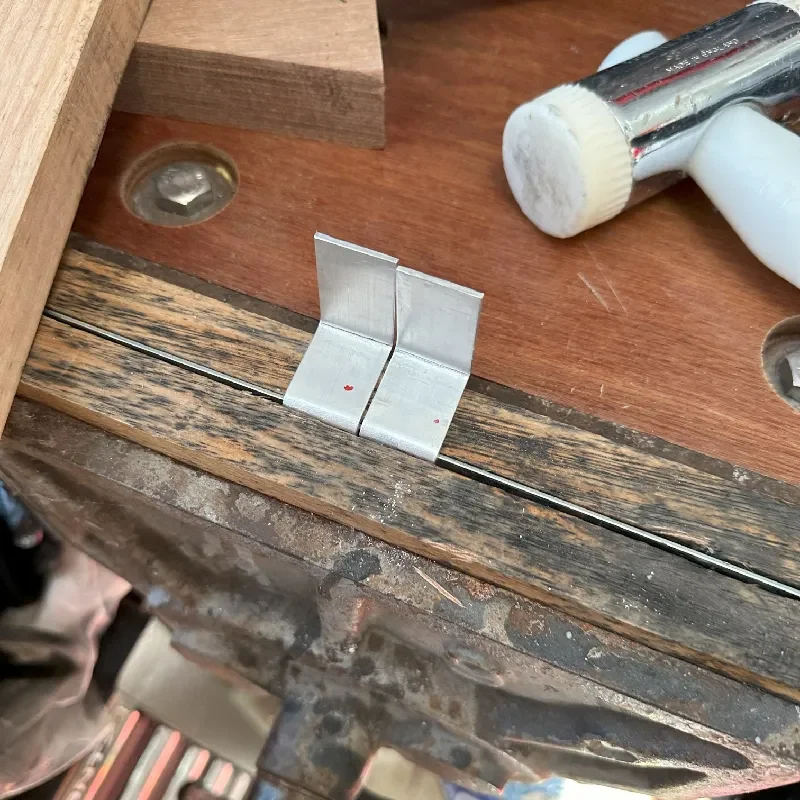

Зажмите в тиски стальную пластину спереди и согните вперед.
Отметьте и выровняйте линию на расстоянии 35 мм на другом конце.
зажать в тиски первым изгибом вперед, а стальной пластиной сзади,
Наклонитесь назад.
Сверление отверстий в проводниках

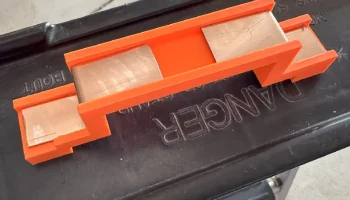

Используйте щит в качестве шаблона, чтобы отметить отверстия.
Я решил увеличить диаметр отверстий на 1 мм. Таким образом, отверстия диаметром 8 мм сверлятся на расстоянии 9 мм, а отверстия диаметром 10 мм — на расстоянии 11 мм.
Во время сверления проводники должны быть надежно закреплены. Они могут быстро ослабнуть и погнуться от крутящего момента дрели (говорю по опыту).

Отказ от ответственности: используйте эту модель на свой страх и риск. Я не несу никакой ответственности за любой ущерб или травмы, возникшие в результате его использования.
