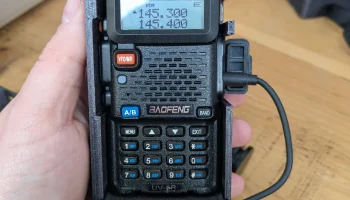

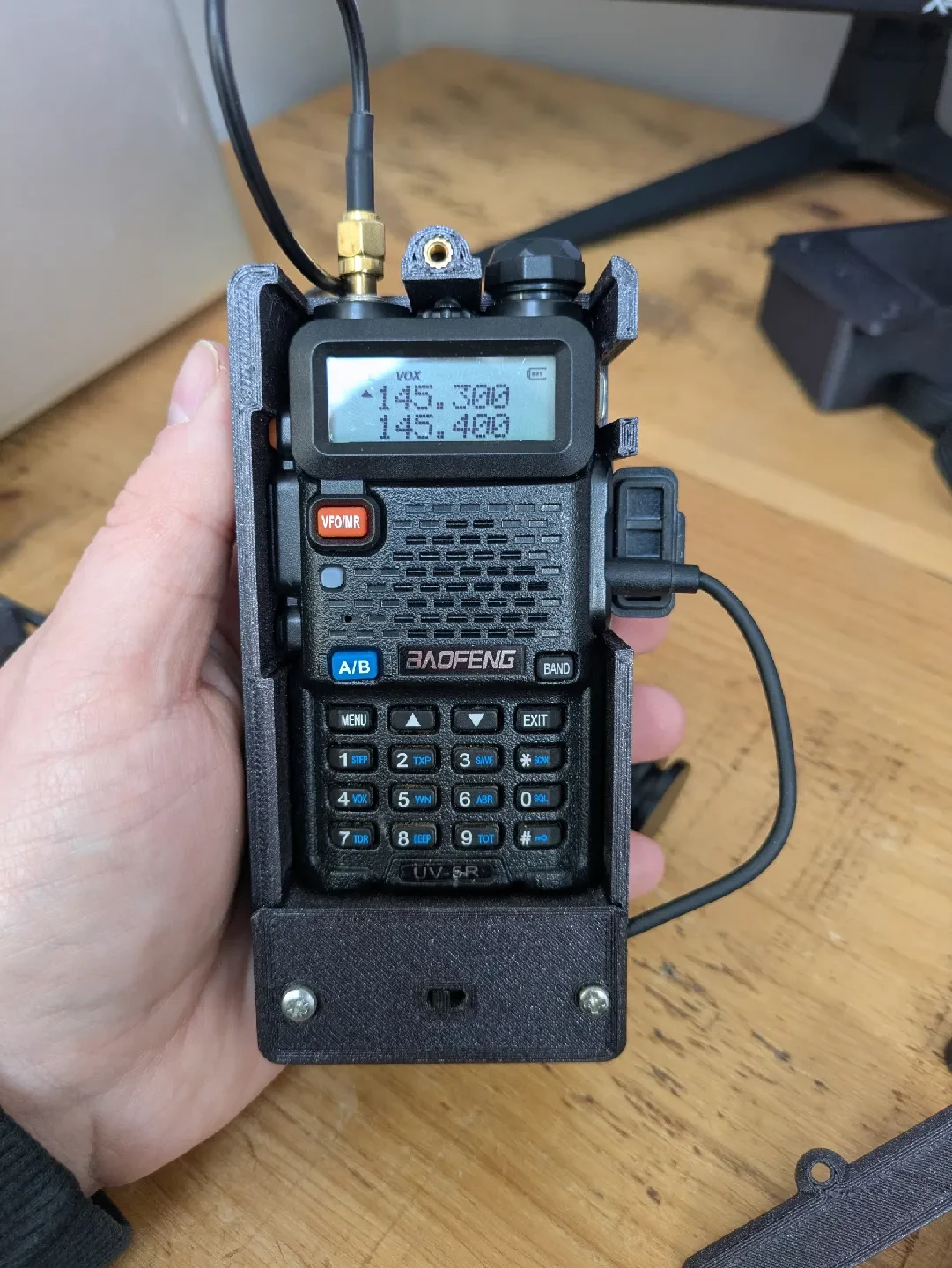

BaoBeacon Fox Hunt Beacon

Это BaoBeacon. Недорогой маяк для охоты на лис (<30 фунтов стерлингов). Он основан на Baofeng UV-5R, который можно купить на Aliexpress всего за 10 фунтов стерлингов, но обычно около 15 фунтов стерлингов. Вы даже можете купить их на eBay менее чем за 20 фунтов стерлингов и на таких авторитетных сайтах, как MoonRaker и Amazon, за 25 фунтов стерлингов.

Для работы с этим маяком у вас должна быть лицензия радиолюбителя!

Однако вам не обязательно иметь лицензию, чтобы участвовать в охоте на лис, если вы только слушаете.

Цель охоты на радиолисиц — использовать направленные антенны и портативные радиостанции для определения местоположения и обнаружения скрытого передатчика или передатчиков.

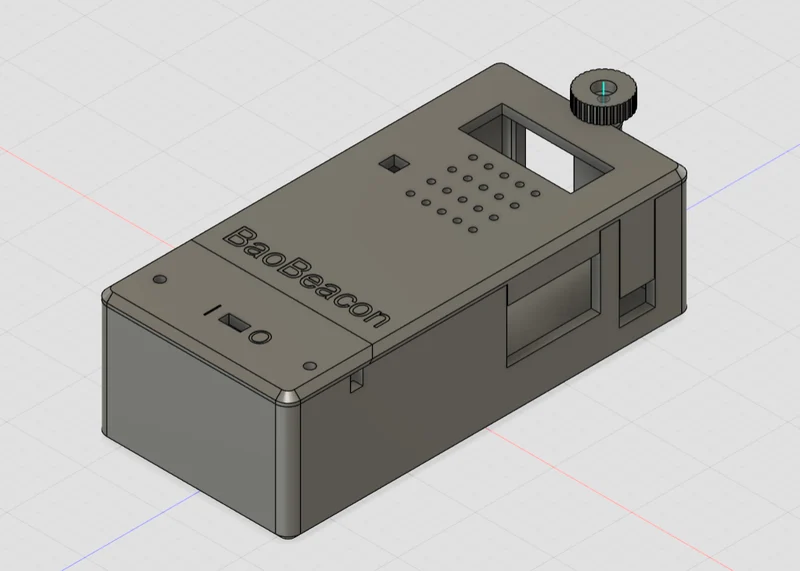

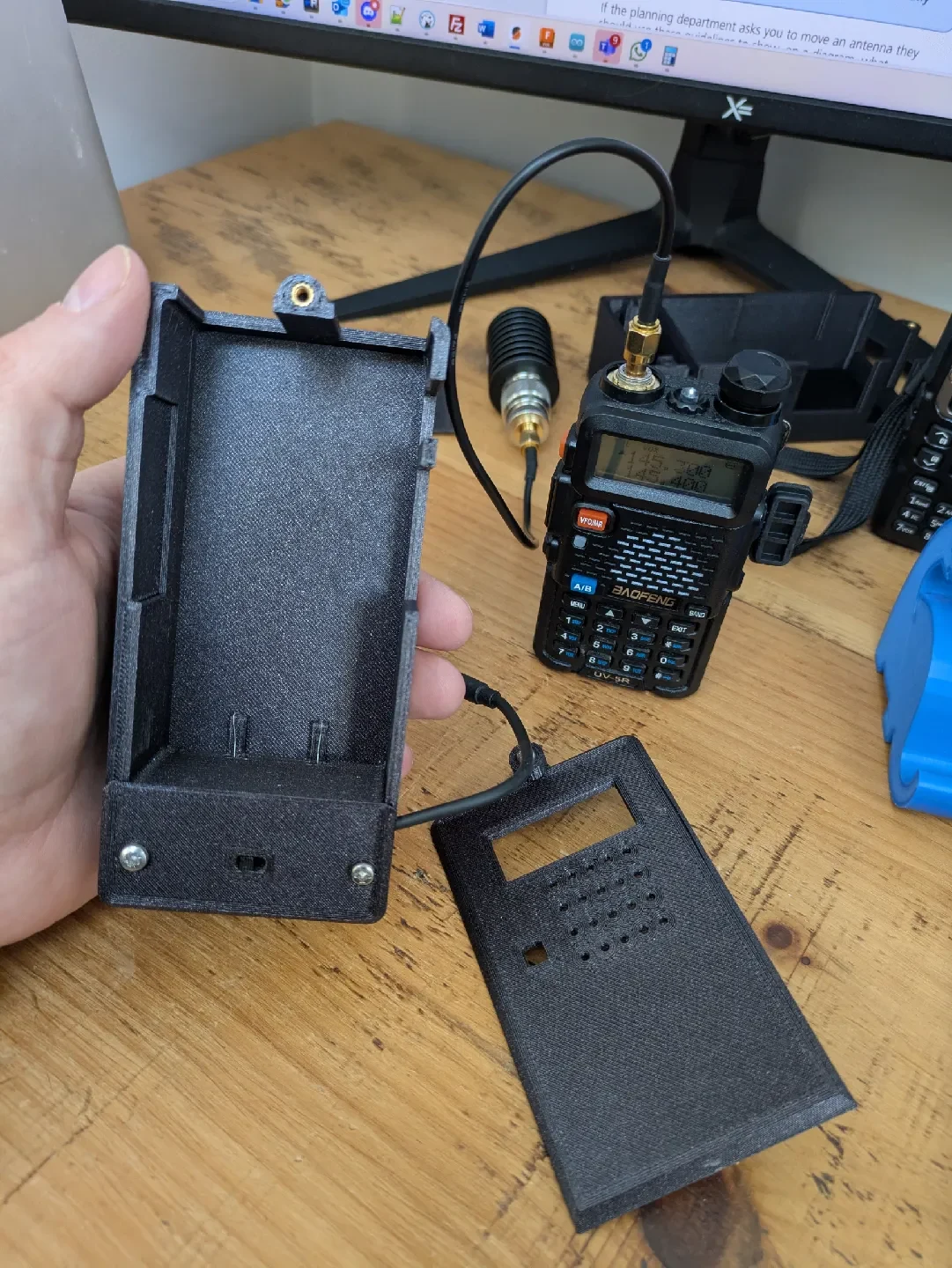

Он состоит из Arduino (я использую digispark), корпуса, напечатанного на 3D-принтере, самого радио и аудиоразъема 3,5 мм.

Недавно я охотился на лис со своим отрядом скаутов, и мы решили, что нам это настолько понравилось, что нам нужны оставленные без присмотра маяки, чтобы мы могли делать это чаще. Использование живых лисиц (лицензированных радиолюбителей) в долгосрочной перспективе непрактично, поскольку им приходится иногда часами сидеть в одном и том же месте. Стоимость бо��ьшинства коммерческих радиомаяков, которые мы нашли, стоила 100 фунтов стерлингов.

Я не первый человек, который придумал использовать Arduino и радиостанцию ​​Baofeng, но я, возможно, первый, кто объединил это в аккуратный полный пакет, который сможет воспроизвести любой человек с минимальными знаниями в области информационных технологий.

Маяк попеременно воспроизводит короткую мелодию и ваш позывной плюс номер маяка в течение примерно минуты, а затем замолкает еще на 4 минуты. Итак, у него цикл 1/5 минуты.

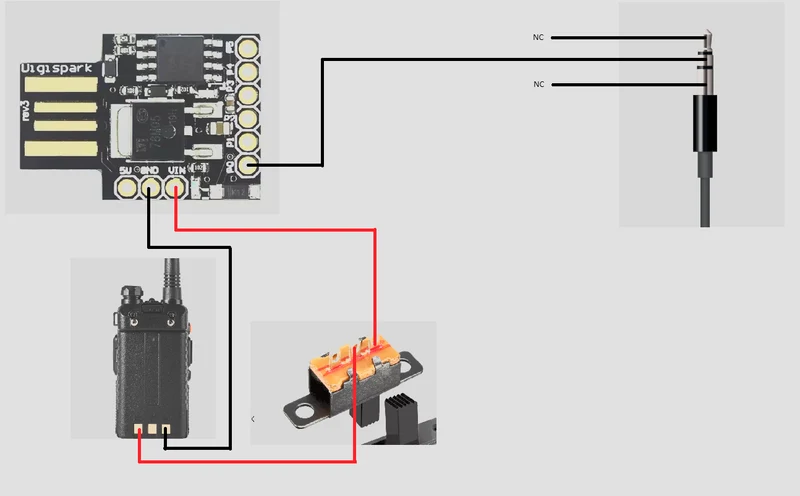

Arduino получает питание от самого радио, поэтому не нуждается во внешнем источнике питания.

В основном я писал код Arduino сам, но позаимствовал его у:
Проект азбуки Морзе

Мне также помогли участники OARC Discord Перри (M0PYL) и Пол (M0TZO), которые помогли мне в предрассветные часы ночи отладить, почему циклы for не предназначены для циклов. Спасибо, ребята.

Срок службы батареи

Низкая мощность (1 Вт) = 5 часов
Высокая мощность (5 Вт) = 2,5 часа

спецификация

Радио Баофэн UV-5R
BAOFENG GT-5R Модернизированная рация, ЛЕГАЛЬНАЯ двухдиапазонная двусторонняя радиостанция, портативная любительская радиостанция дальнего действия с 144-146/430-440 МГц, 128 каналов, аккумулятор 1800 мАч, гарнитура для взрослых, поддержка CHIRP: Amazon.co.uk: Электроника и фото
Маленький Arduino (я использую digispark)
ATTINY85 Плата для разработки Digispark Binghe 5 шт. Attiny85 Digispark Kickstarter с чипом 32u4 ATTINY85 Плата для разработки Micro USB с поддержкой ESP32, совместимая с Arduino IDE: Amazon.co.uk: Компьютеры и аксессуары
2-позиционный переключатель 4 мм SPDT
Карта поиска 30 шт., 4 мм, вертикальный ползунковый переключатель SPDT, 2 положения, 3 клеммы, фиксация панели печатной платы: Amazon.co.uk: DIY и инструменты
Аудиоразъем 3,5 мм
Mikikit, 10 шт., разъем 3,5 мм «папа-голый провод», разъем с открытым концом, адаптер для наушников, аудиокабель, разъем адаптера для динамика: Amazon.co.uk: Электроника и фото
Винты М3 х 8
Термофиксационная вставка M3
Игрушечные винты диаметром 2 мм (обрезать до длины 2-3 мм)
Сплошной провод для контактов аккумулятора (я использую зачищенные скрутки)
Провод для подключения питания (можно просто отрезать часть аудиокабеля)

Инструкции

Сначала вам нужно прошить код, содержащийся в zip-файле, на Arduino. В верхней части основного файла кода вы увидите строку, которую нужно отредактировать для вашего позывного. По лицензии любительского радио вы должны идентифицировать себя не реже, чем каждые 15 минут.

Если вы используете другой Arduino и другой вывод ШИМ, вам также необходимо отредактировать эту строку, чтобы отразить это.

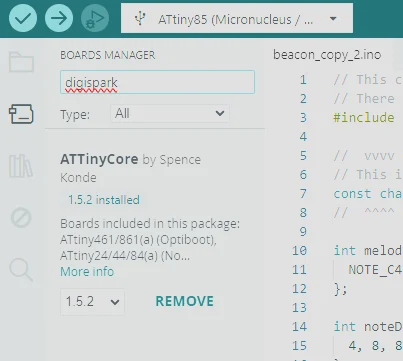

Если вы используете Digispark, они больше не поддерживаются редактором Arduino по умолчанию, вам нужно будет добавить следующие URL-адреса вашей платы в настройках, а затем установить платы Digispark.

http://drazzy.com/package_drazzy.com_index.json

После установки библиотеки плат вы сможете прошить Digispark с помощью IDE. Нажмите «Загрузить», и вам будет предложено подключить Digispark, и он должен загрузить эскиз.

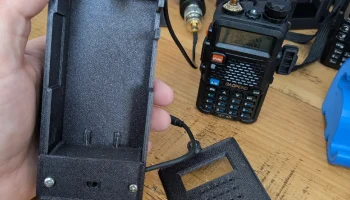

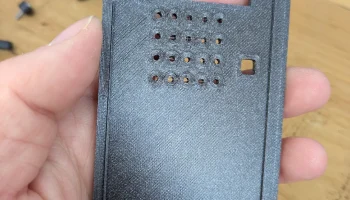

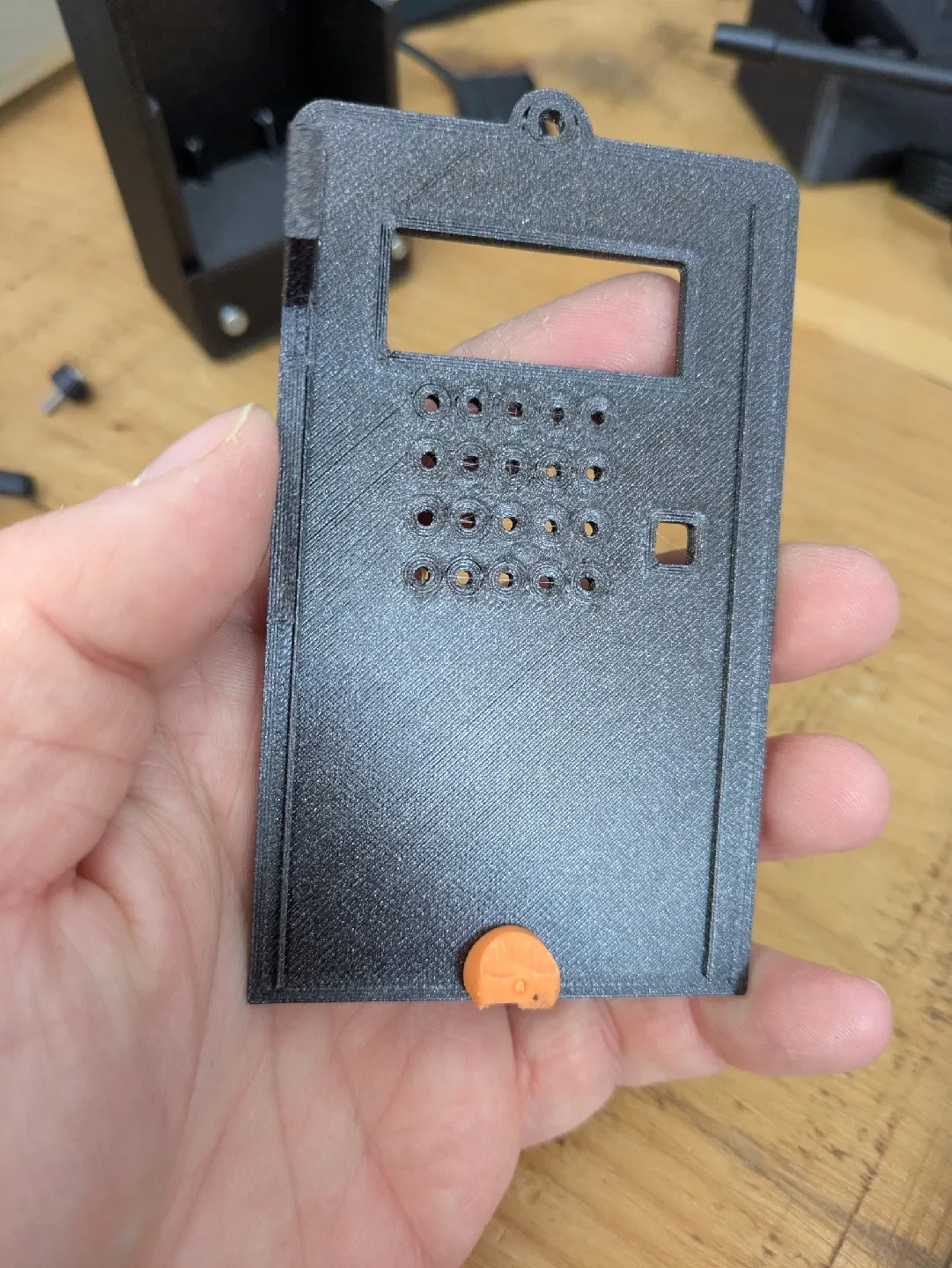

После того, как вы напечатаете на 3D-принтере все детали, вам нужно будет вставить термовставку m3 в майку.
