Корпус uBITX

Это случай приемопередатчика uBITX, приемопередатчика любительской радиосвязи общего покрытия, разработанного VU2ESE.

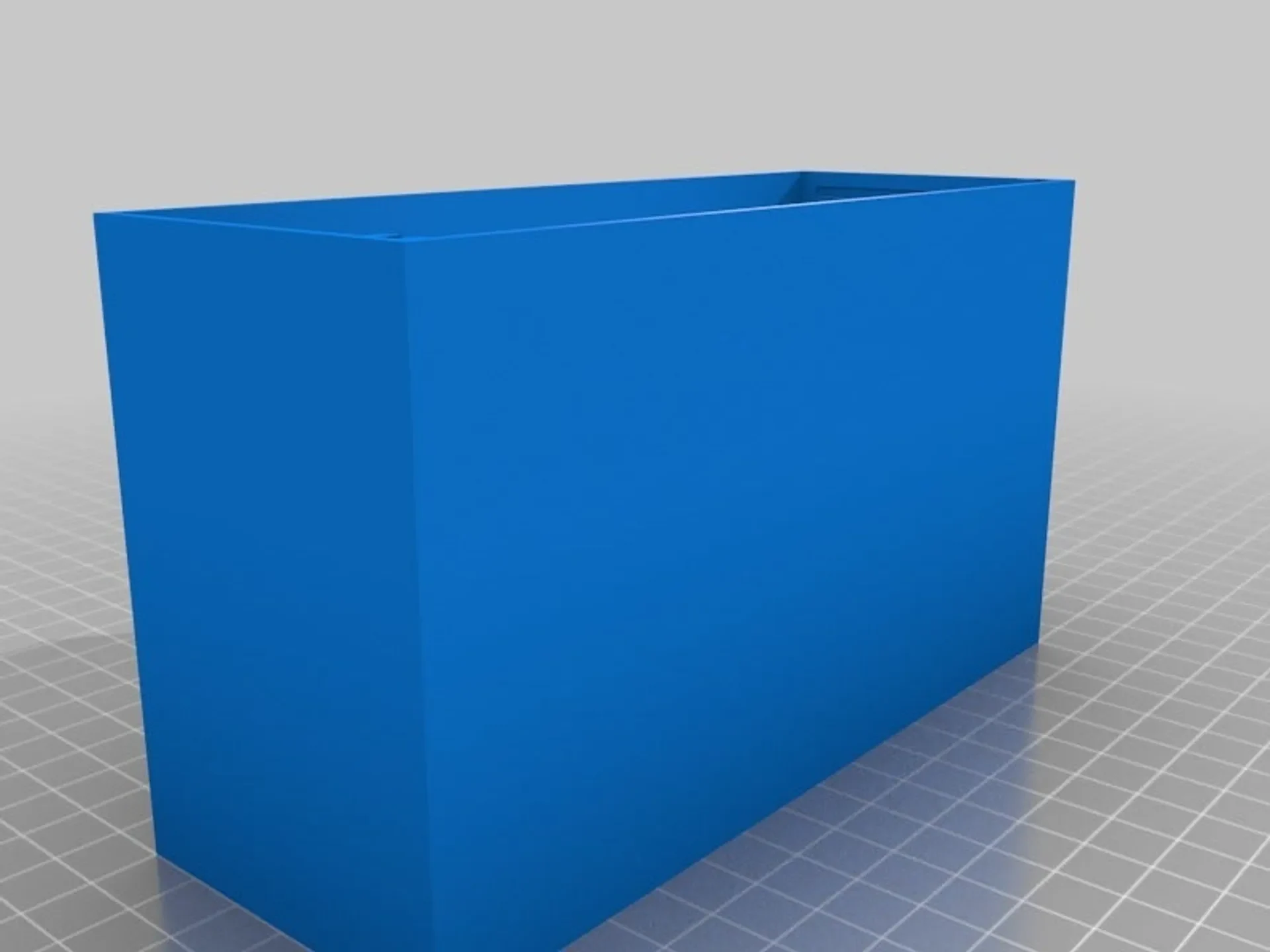

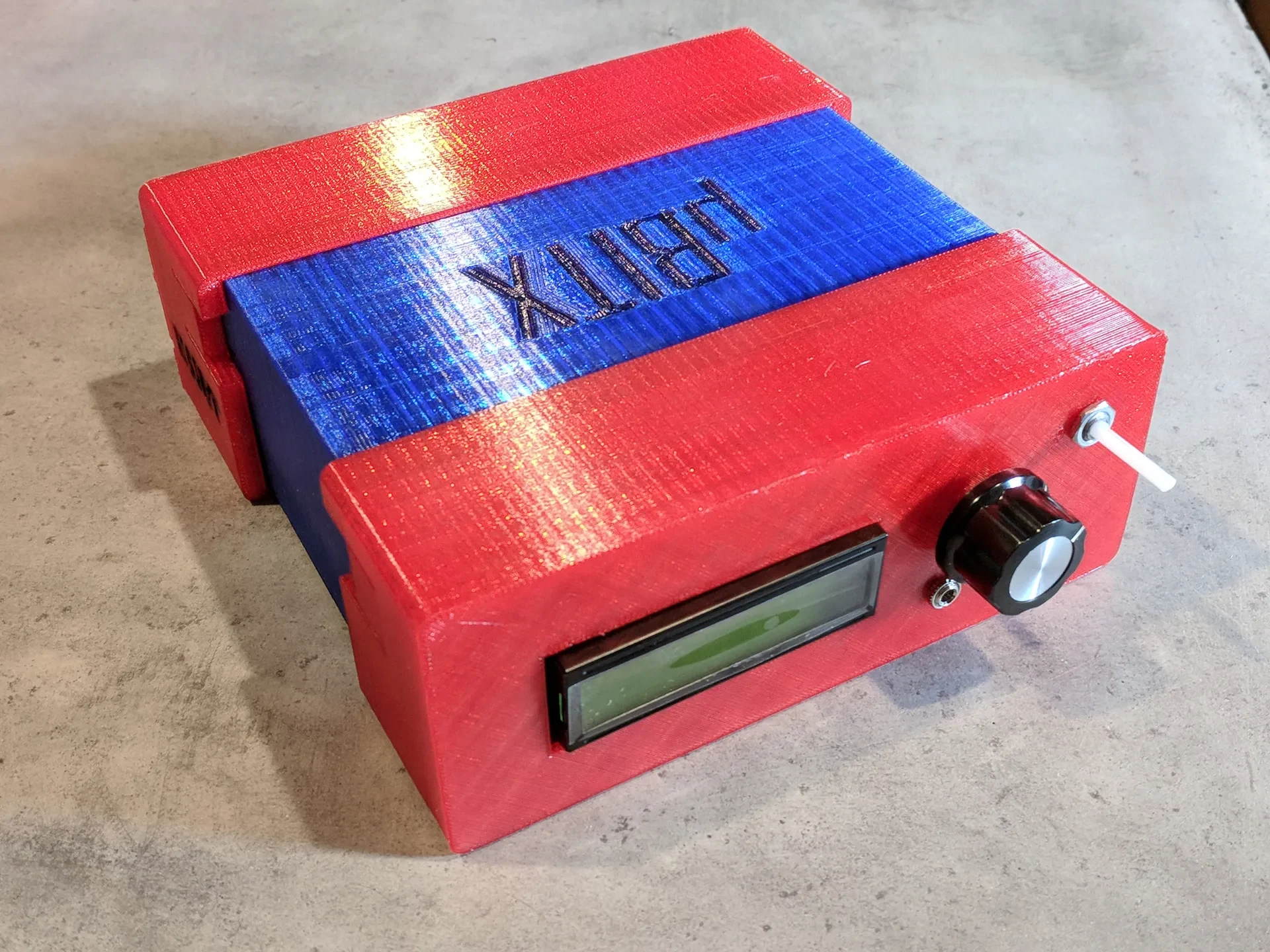

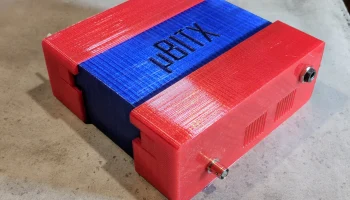

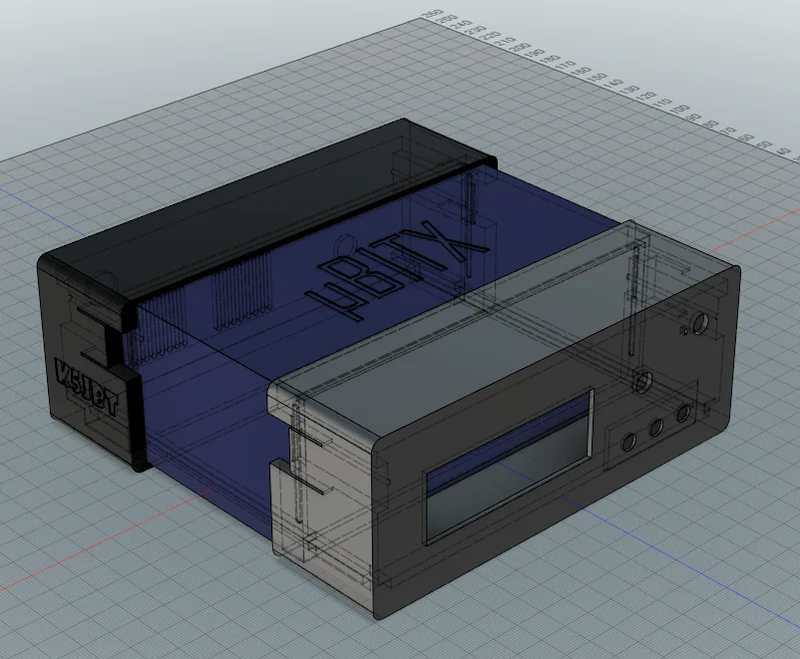

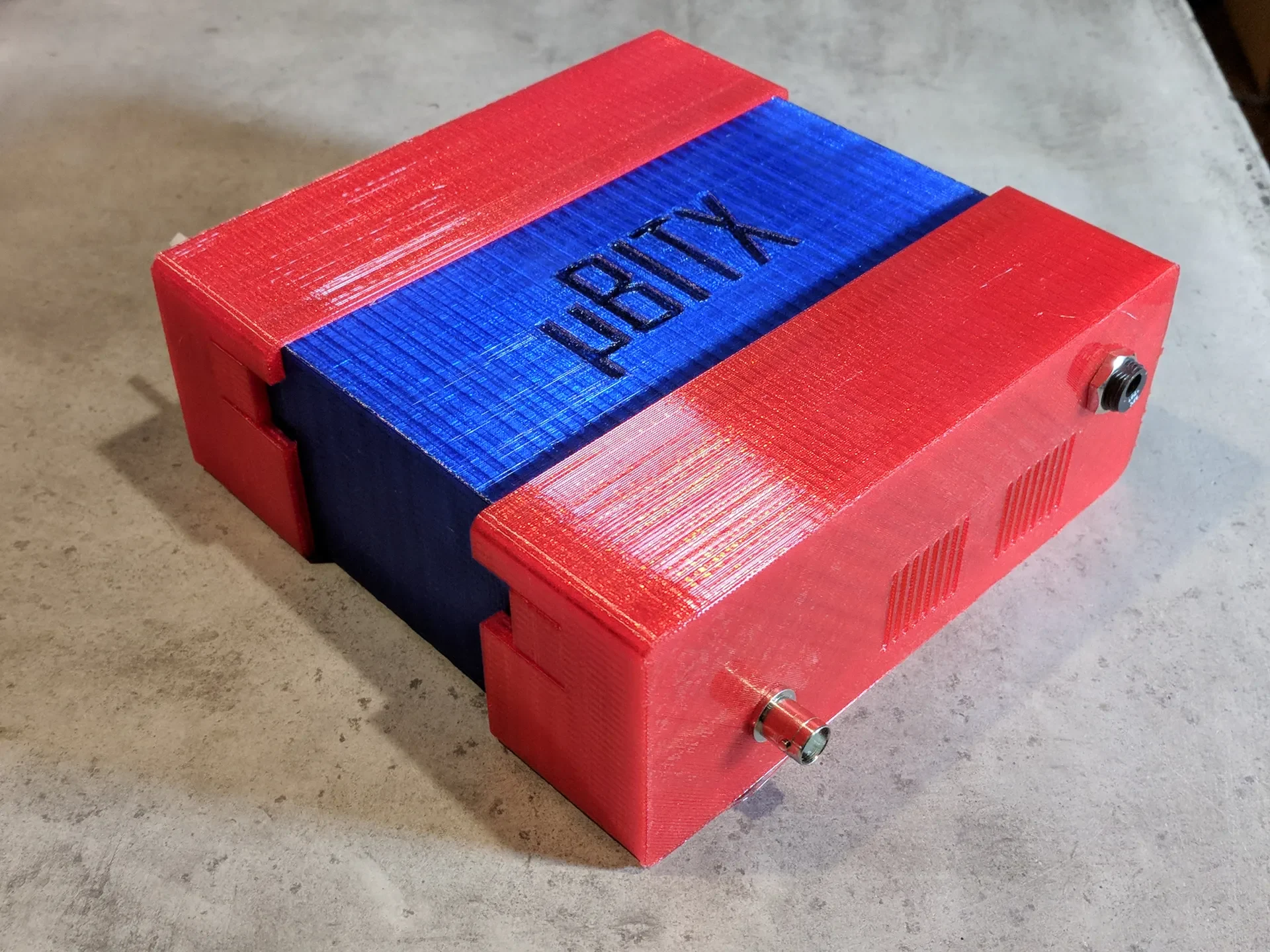

Этот корпус предназначен для печати из трех частей и сборки с использованием прилагаемого к uBITX оборудования. Он предназначен для печати на принтерах небольшого объема, таких как MakerBot или FlashForge Creator. Это также дает возможность печатать в нескольких цветах для более привлекательного оформления корпуса.

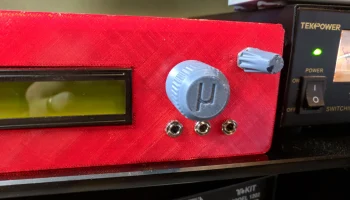

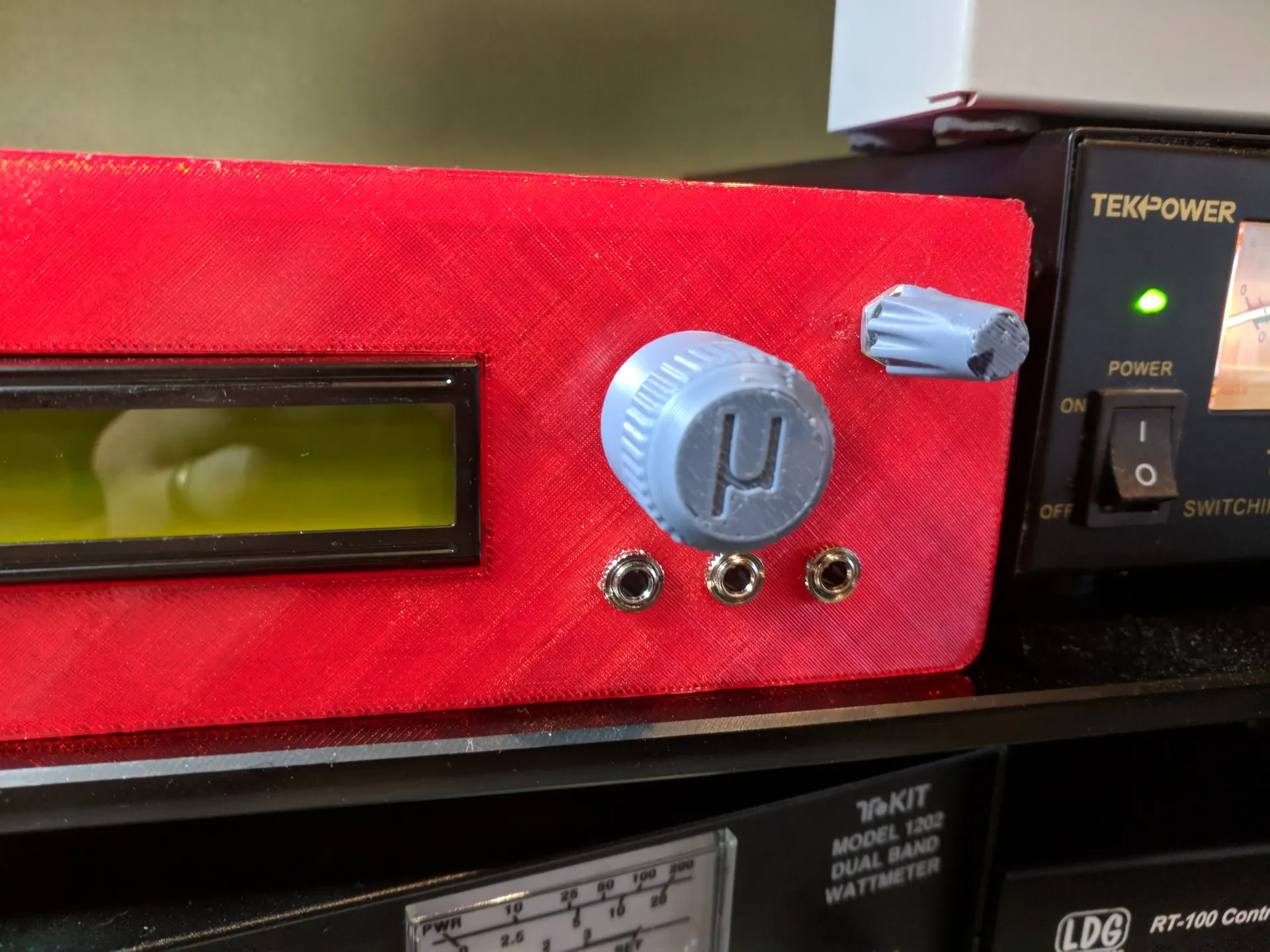

Специальные ручки также можно приобрести на Shapeways:
Ручка кодировщика
Ручка громкости

Изменения (v1.0):

Изменено расположение ручки громкости
Внутренние утопленные аудиоразъемы/разъемы для ключей, позволяющие гайке лучше врезаться в разъем
Скругленные углы передней/задней стороны, чтобы облегчить печать и сделать внешний вид более четким.
Подпись перенесена в заднюю левую часть шасси, где она практически не видна.

Передняя/задняя часть изменена, чтобы сделать ее более прочной: предыдущая версия была особенно уязвима к поломке у основания защелок. Время покажет это!
v1.01

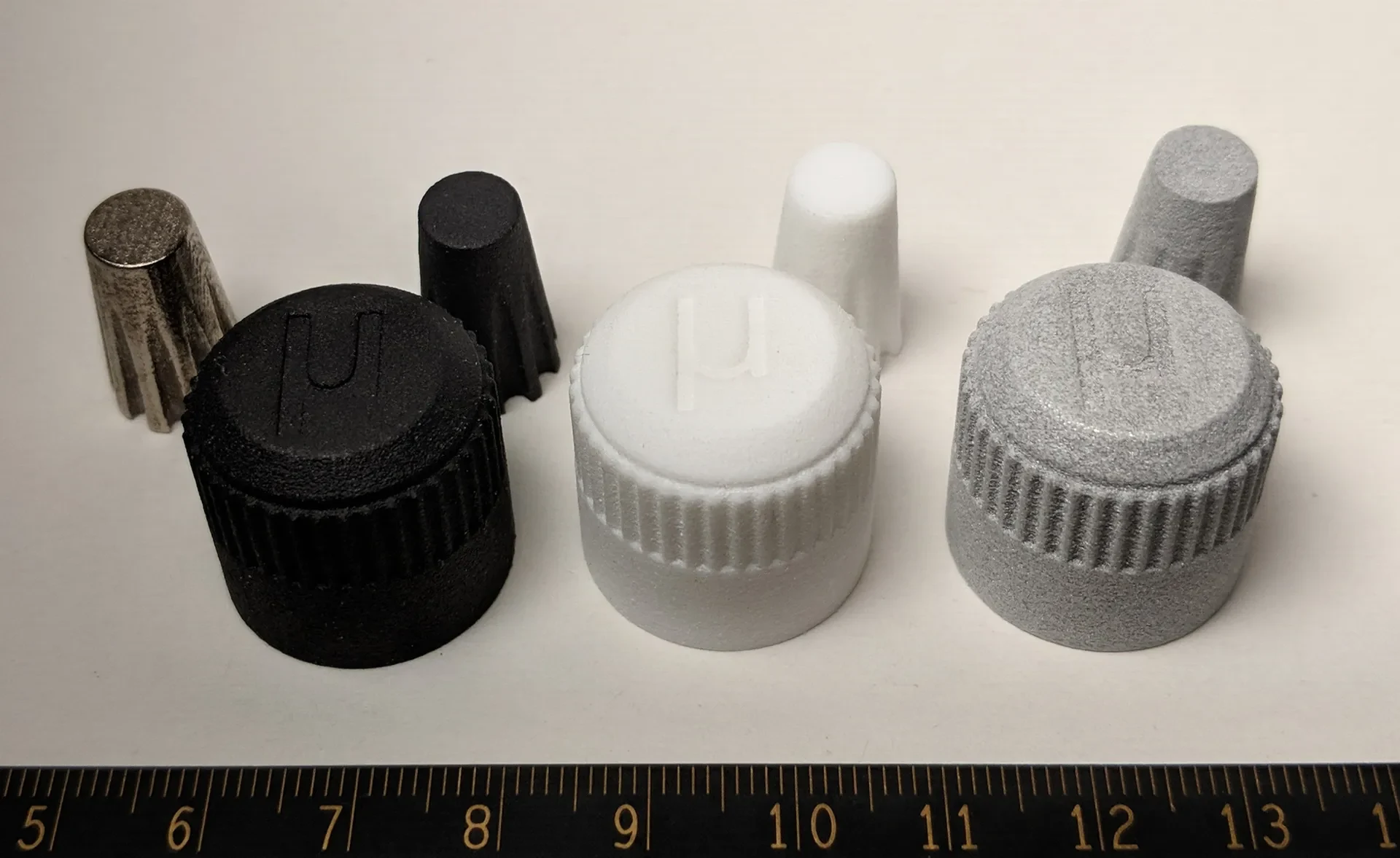

Добавлены ручки с индивидуальной печатью!
v1.02

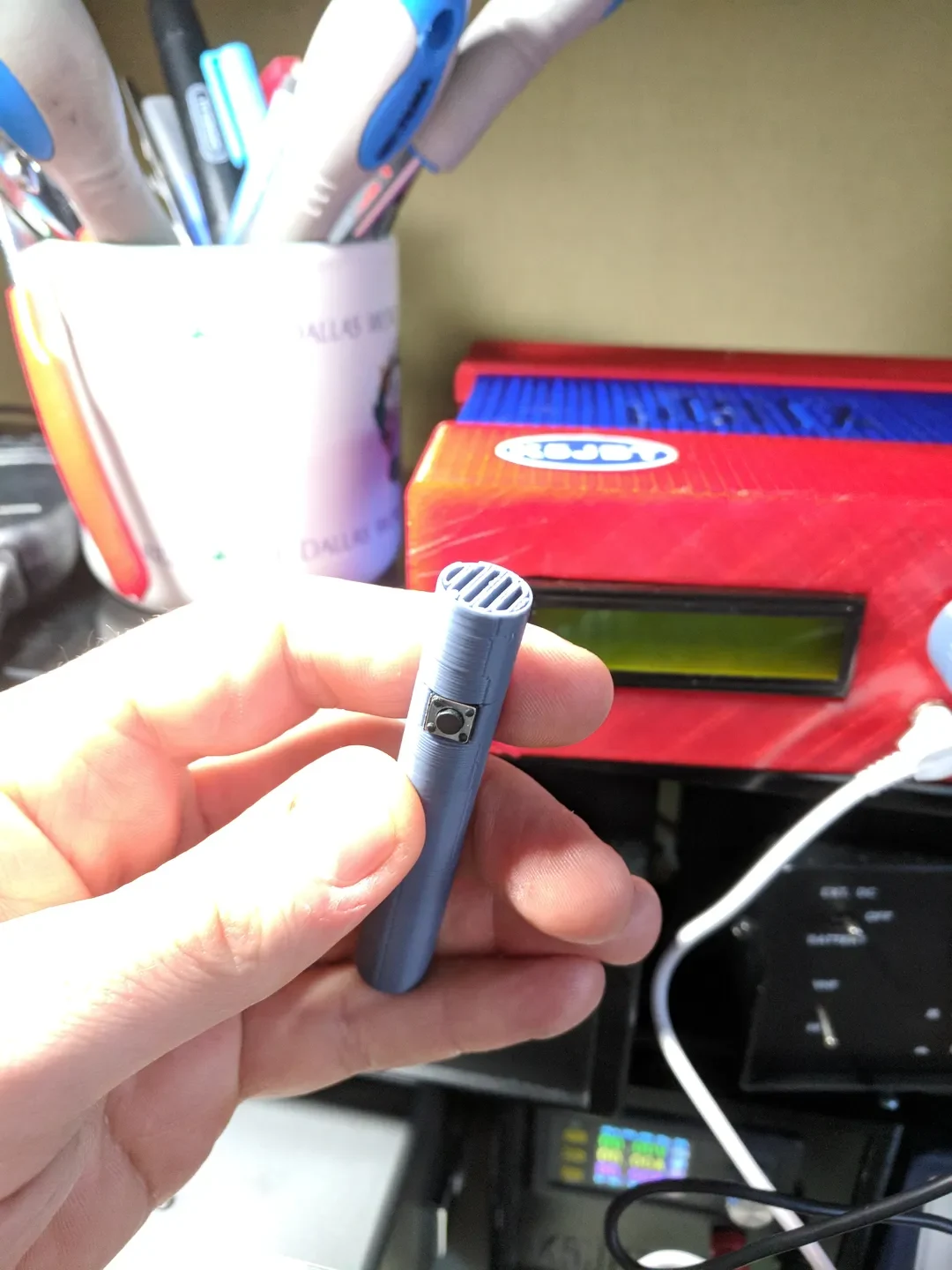

Добавлен чехол для микрофона с ручкой — теперь все детали для полной сборки включены. Микрофон идеально подходит в качестве сменного колпачка ручки для микро-ручки с шариковым наконечником.
Несколько советов:

Я печатал из PETG. Можно использовать и другие ��атериалы, но чехол с защелками может не работать так же хорошо с более жестким или менее прочным пластиком.

Перед сборкой корпуса подпилите выступы на лицевой/задней стороне, чтобы немного сгладить их и удалить неровности печати.
Распечатайте переднюю/заднюю часть с ШИРОКИМИ полями (у меня 10 в ширину и 2 в высоту) — это поможет предотвратить деформацию. Эти части представляют собой наихудший сценарий деформации. Тело этого не требует и его очень легко распечатать.

Если вам не нравятся (или вы отломали) защелки, не составит труда просверлить отверстие в месте нахлеста деталей и закрепить саморезами.
Сборка:

Подключите uBITX и прикрепите все передние и задние части.

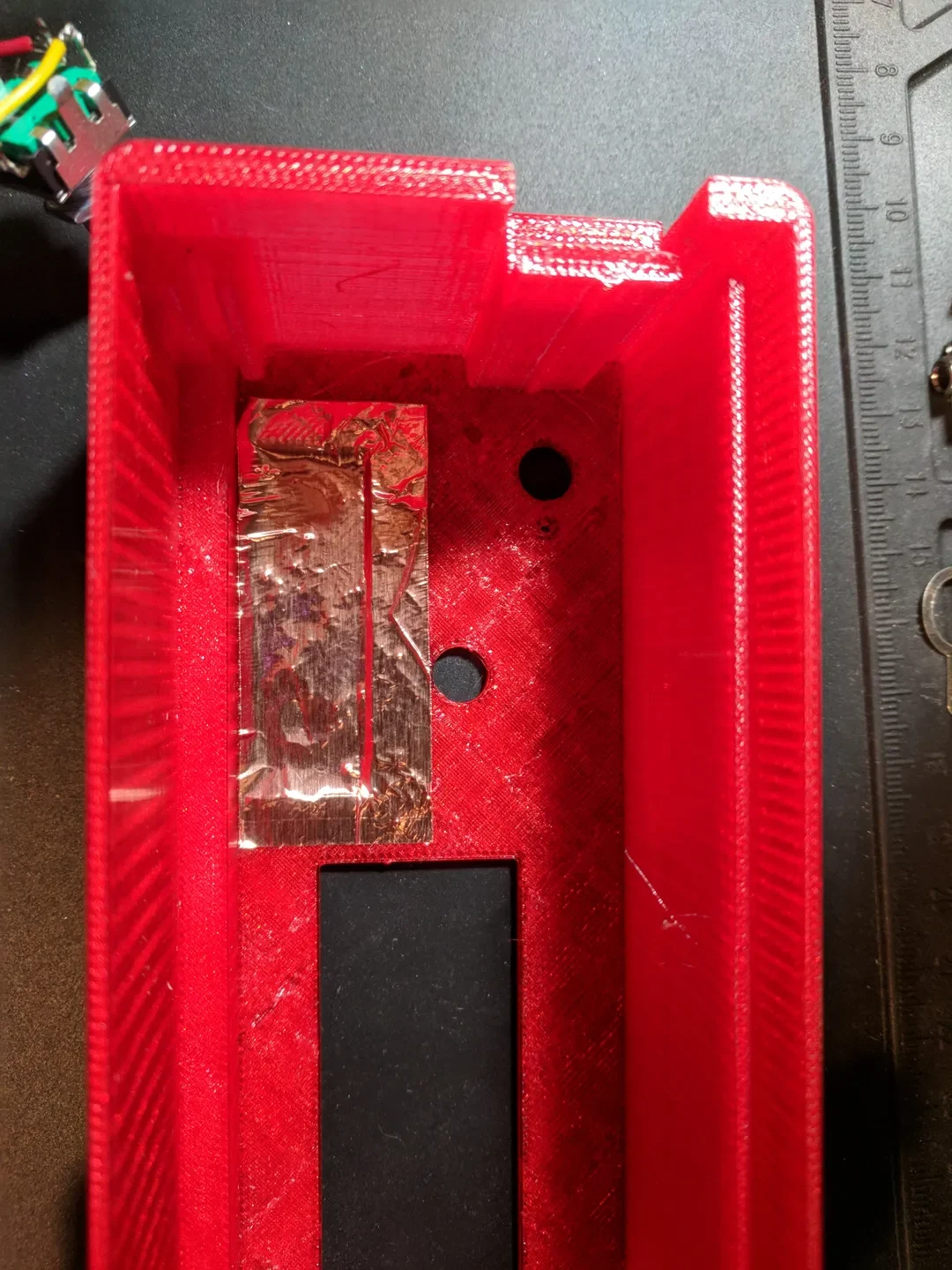

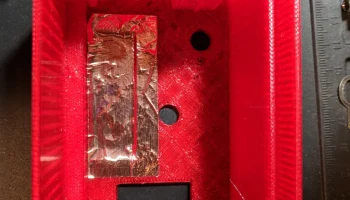

Я использовал 1-дюймовую медную ленту на передних аудиоразъемах, чтобы обеспечить общее заземление между ними (на фото). При желании можно легко использо��ать более обширную медную ленту.

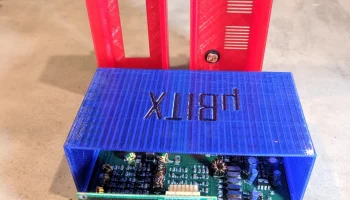

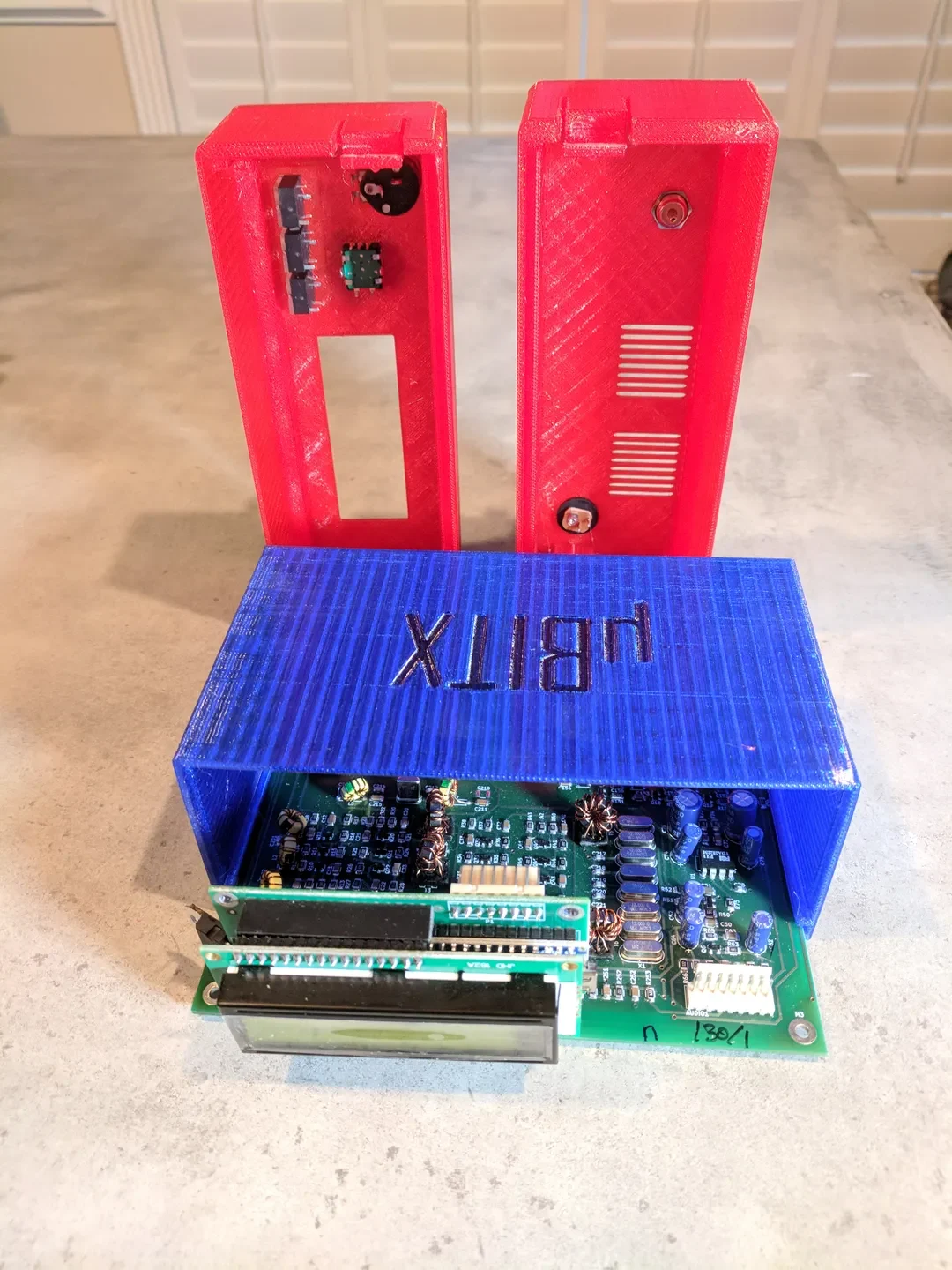

Вставьте основную плату в пазы на лицевой части.
Подключите аудио/цифровые разъемы к плате uBITX.
Вам придется согнуть U3, чтобы немного убрать его с дороги.
Наденьте «основную» часть на основную плату uBITX сзади, а затем, по одной стороне, надавите на боковую защелку внутрь, приложив небольшое усилие к «основной» части, и позвольте ей сдвинуться вперед и защелкнуться на месте. Повторите действия для другой вкладки.
Подключите задние соединения
Вставьте «заднюю» часть на место и зафиксируйте ее так же, как и переднюю грань.
Ручки просто посажены с помощью трения — ручку регулировки громкости придется обрезать, чтобы она соответствовала прилагаемой ручке.
Микрофонный элемент помещается в часть ��Корпус", а переключатель — в прямоугольное отверстие на части «Переключатель», с проводами, загнутыми на 90 градусов вниз (плотное прилегание). Есть разделитель, который предотвращает замыкание проводов. Пропустите провода от микрофона и переключите его через отверстие сбоку или, если хотите, через нижнюю часть. Я подключил разъем TRS 3,5 мм очень близко к микрофону и использовал экранированный кабель MM 3,5 мм для подключения к uBITX.
Подключайтесь и проводите связи!
