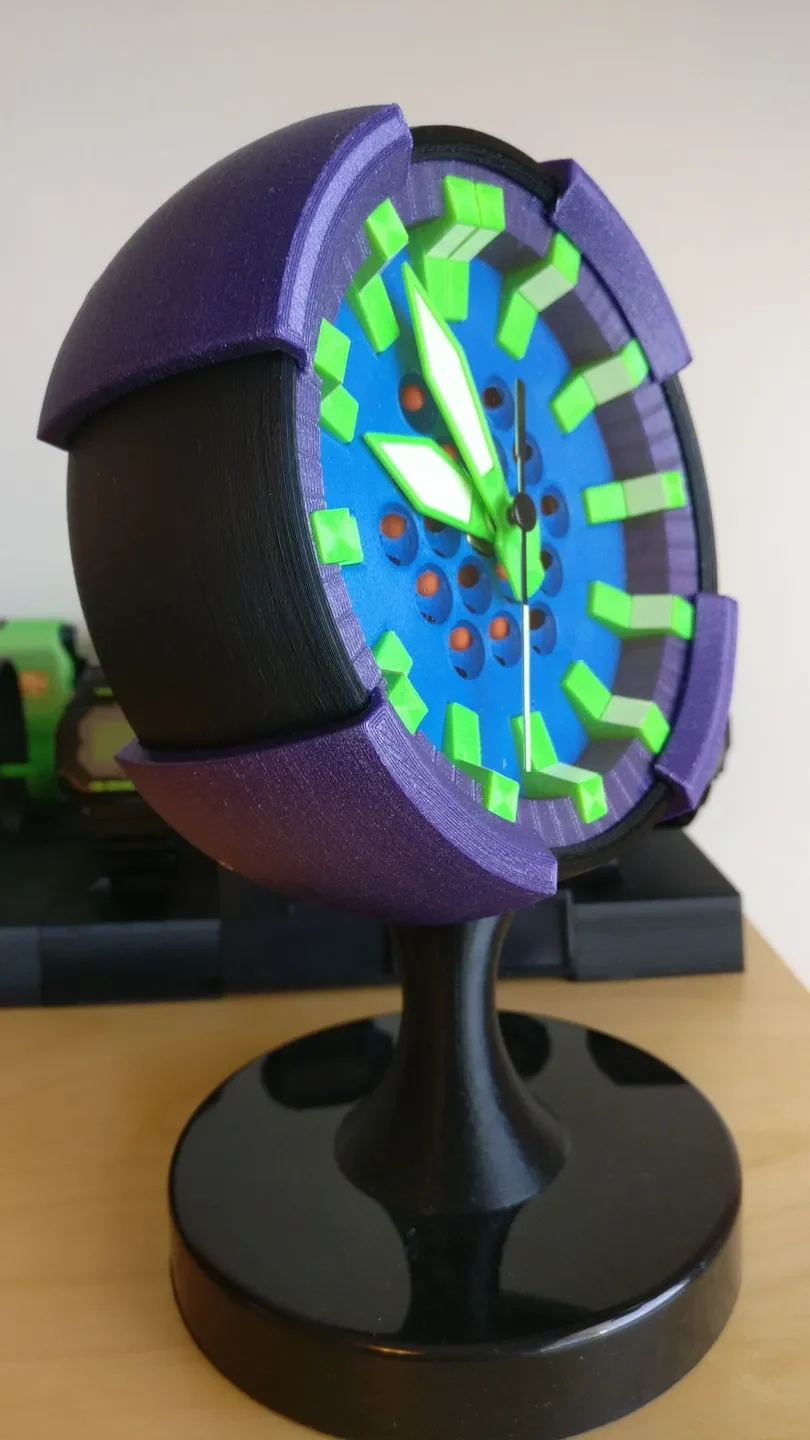

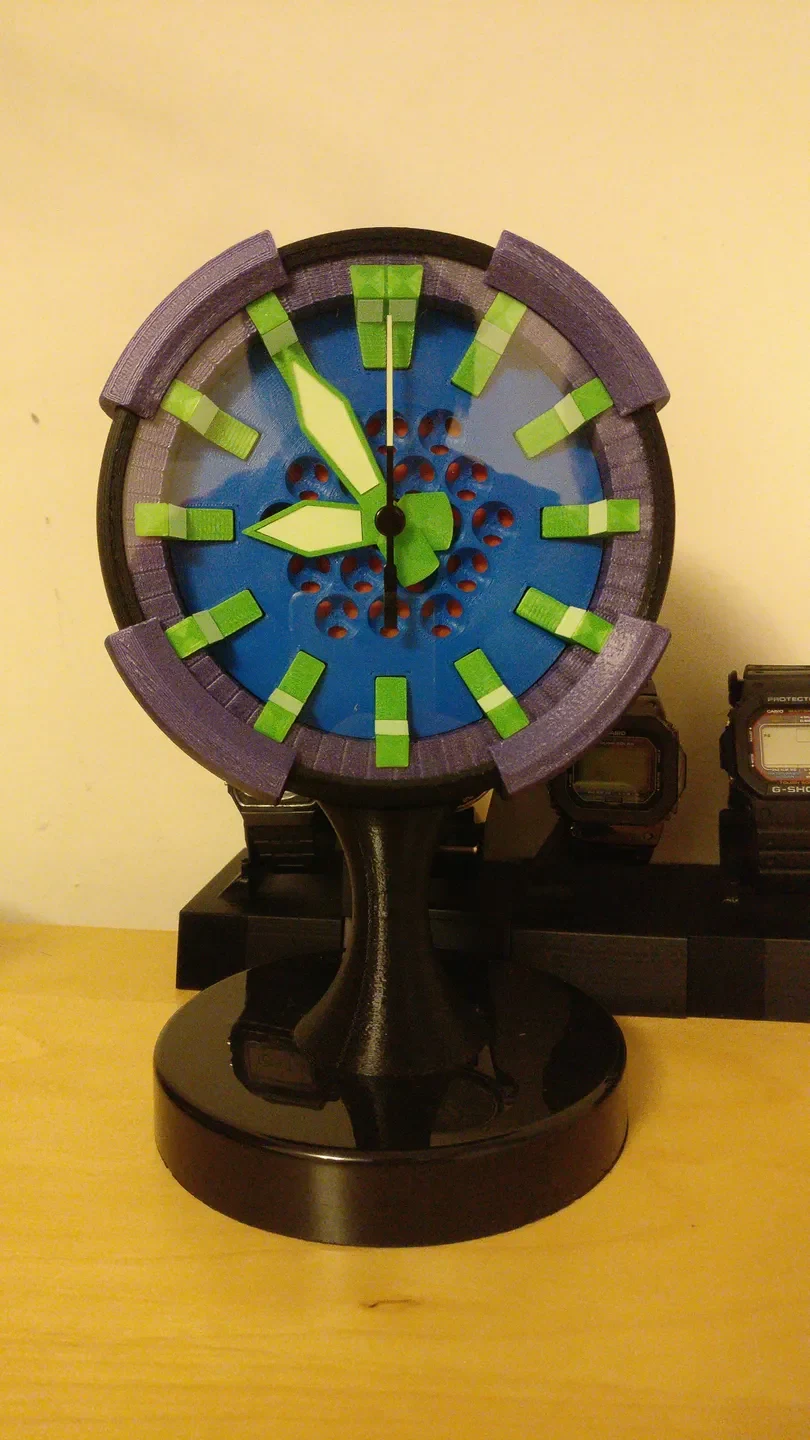

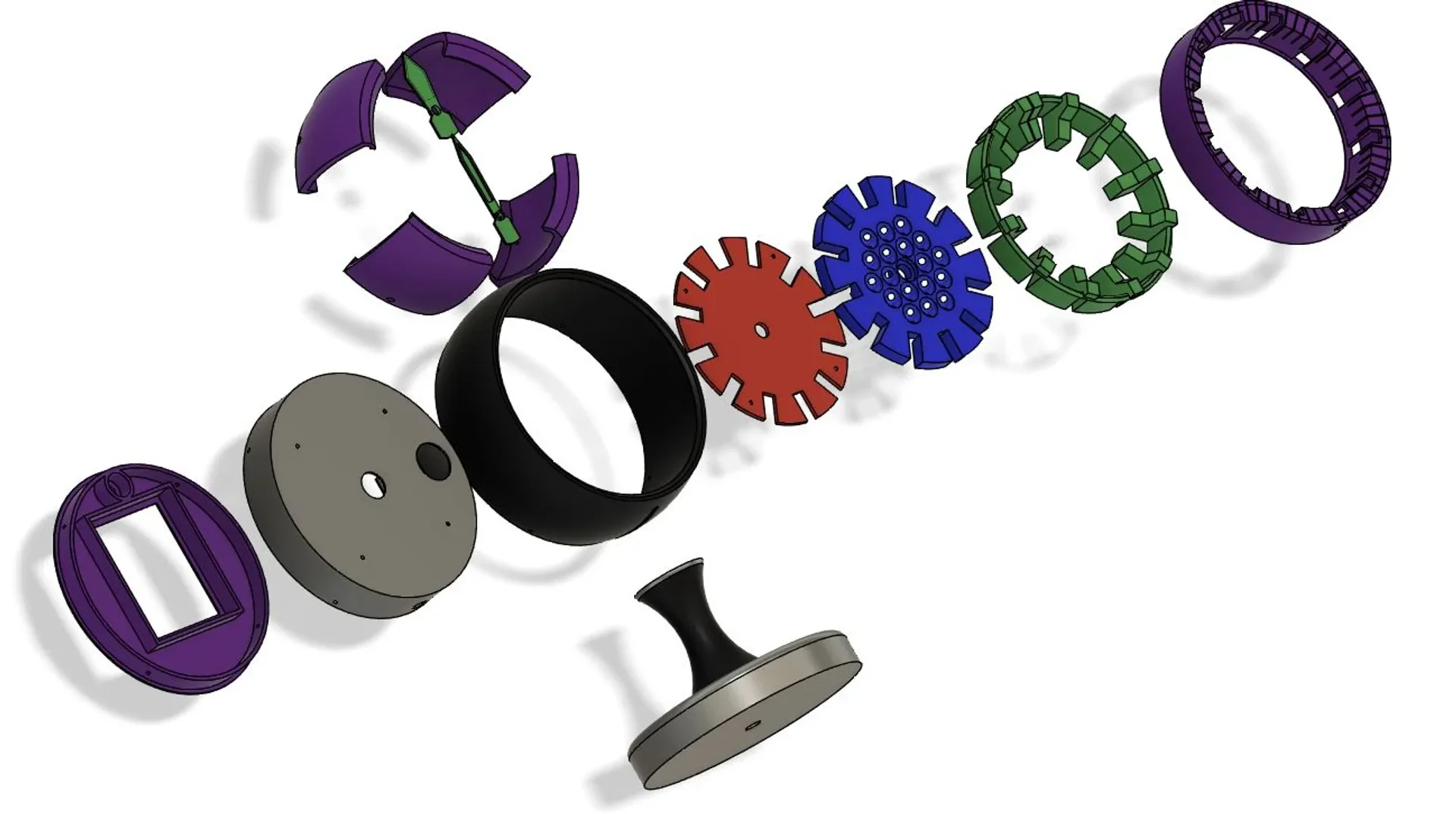

Мини-часы с радиоуправляемым кварцевым аналоговым механи...

Эти часы предназначены для механизма WWVB, ссылка на который приведена ниже. Стандартные кварцевые механизмы также подойдут, если они помещаются в следующую ограничивающую рамку: 66,1 x 56,3 x 19,2 мм.

Он был разработан мной с нуля для печати FDM, вдох��овленный эстетикой дизайна часов Casio G-Shock.

Все файлы, кроме одного, можно повернуть для печати без каких-либо опор. Непечатаемые компоненты и инструменты необходимо подготовить заранее. Допуски должны быть достаточно жесткими, поскольку сборка довольно сложна, поэтому убедитесь, что ваш принтер настроен для точной печати. Перед началом работы просмотрите имена файлов, комментарии к файлам моделей и изображения.

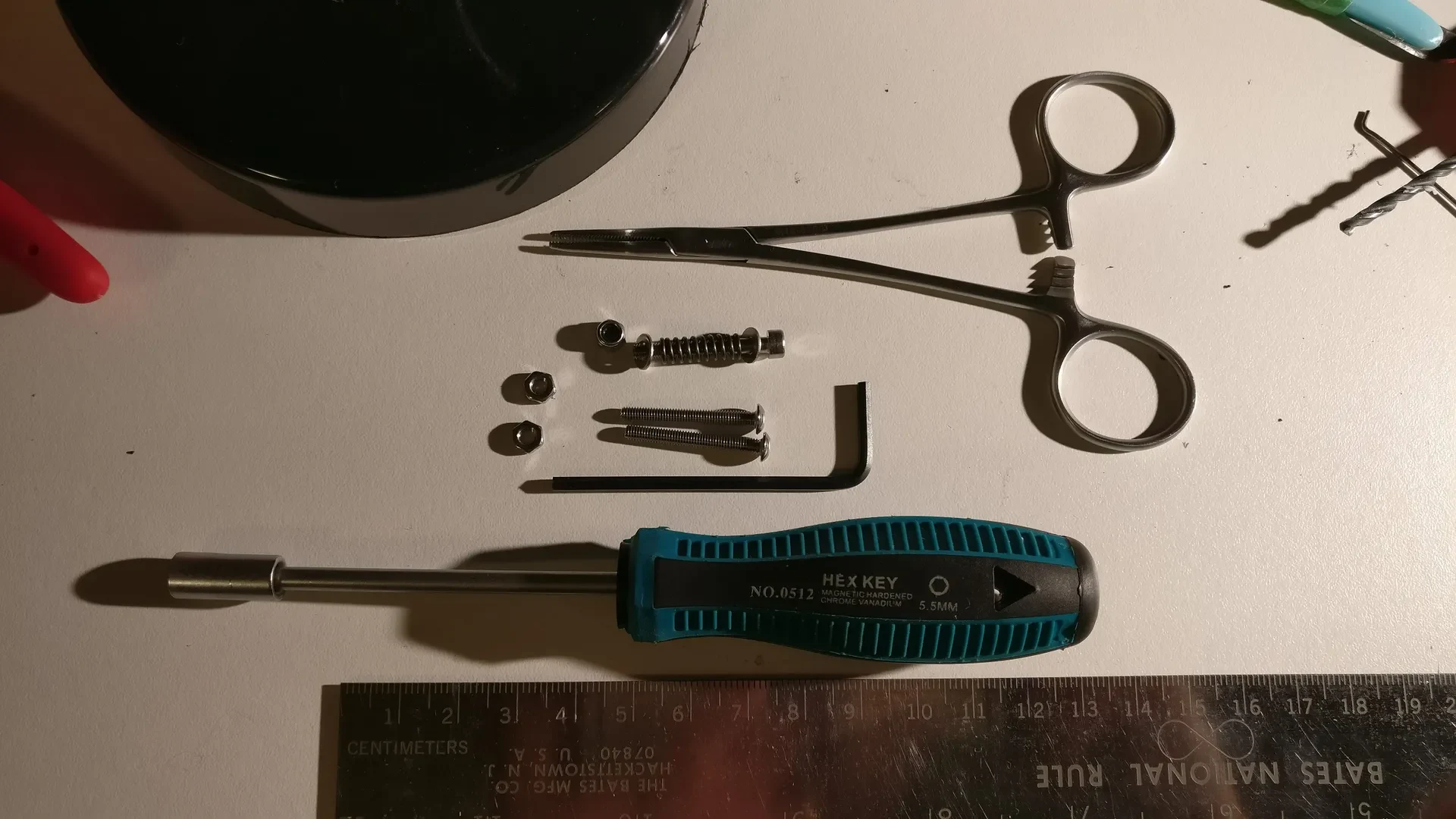

Непечатаемые детали и необходимые инструменты:

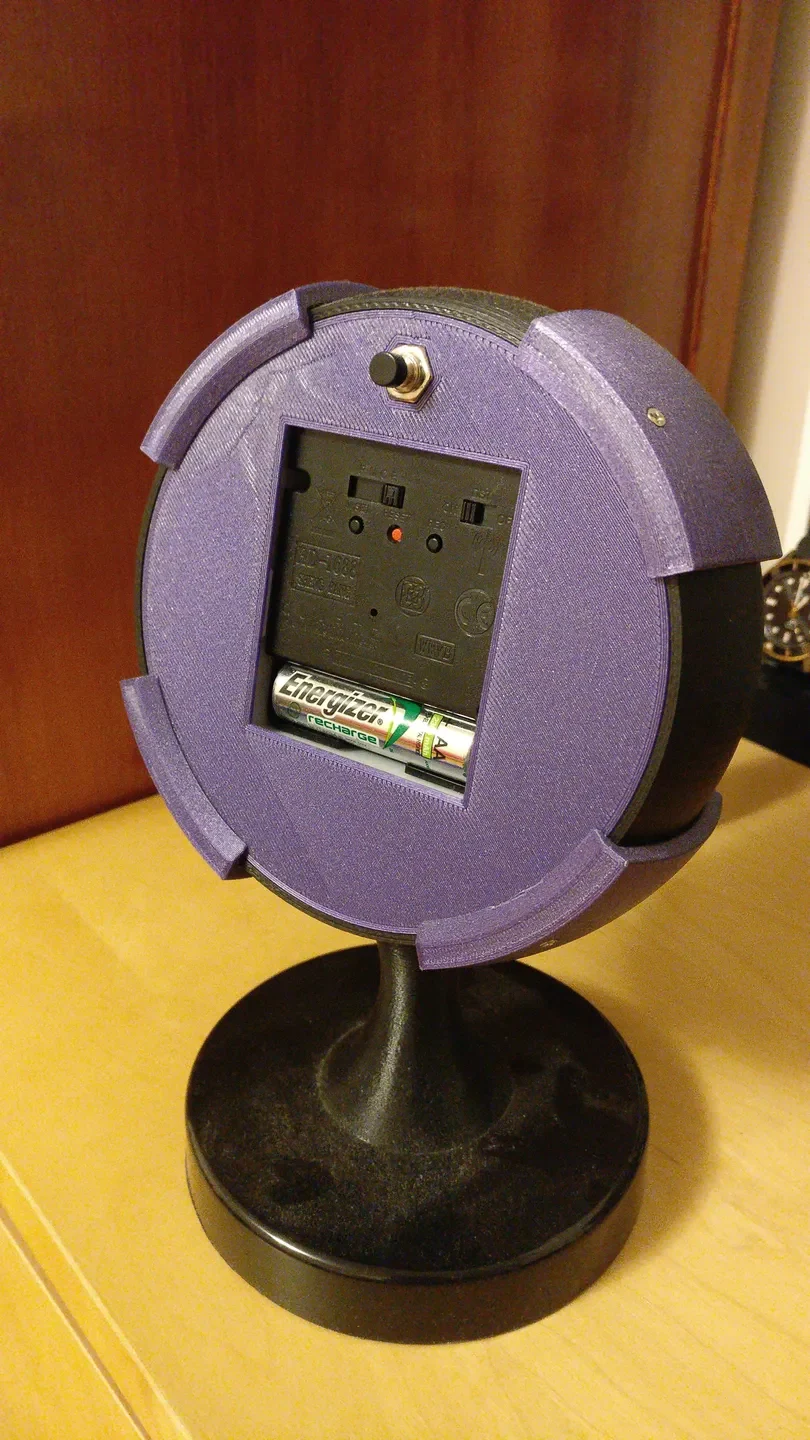

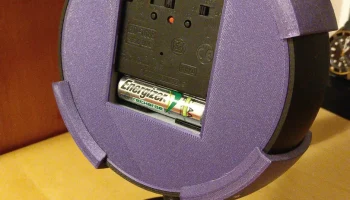

Механизм часов и секундная стрелка часов
https://www.aliexpress.com/item/32928015438.html?spm=a2g0o.productlist.0.0.52ad5744O57egS&algo _pvid=6a7c6e23-f76b-4489-956c-c9972c876529&algo_exp_id=6a7c6e23-f76b-4489-956c-c9972c876529-27
Захват отверстия/вала секундной стрелки слишком мал для печати на 3D-принтере, поэтому необходимо использовать оригинальную секундную стрелку, входящую в комплект механизма.
(ОПЦИОНАЛЬНО) Утяжеленная основа от лампы Ikea JANSJO и принадлежности для ее крепления к ikea_stalk:
2 болта М3 11 мм+(толщина основания jansjo)
2x шестигранная гайка M3
Для соединения стебля_and_base или ikea_stalk и внешней оболочки:
Шестигранный ключ М3
Пружина М3 (как та, что используется в экструдере-натяжном ролике Prusa, может даже запасная)
Болт М3 (аналогично тому, который используется в экструдере-натяжном ролике, минимальная длина = длина пружины + 11 мм)
M3 Нейловая контргайка
2 шайбы М3
Шестигранная отвертка с головкой М3 и диаметром головки менее 8,6 мм.
Вариант 5,5 мм https://www.aliexpress.com/item/32837843724.html?spm=a2g0s.9042311.0.0.27424c4d9LUmVj
Он должен доходить до стебля, чтобы затянуть нейлоновую контргайку.
Для скрепления внутренних частей часов (циферблата, подслоя циферблата, корпуса механизма) вместе.
4 винта с потайной головкой M2x5,8 мм
Для крепления 4-кратного щитка к внешней оболочке.
4 винта M2x 10 мм с потайной головкой
Круглый кристалл часов
Акрил из фоторамки Ikea RIBBA или любой прозрачный материал толщиной менее 1,4 мм, вырезанный до диаметра 120 мм.
Может быть вырезана лазером или самостоятельно с использованием вращающегося инструмента с фрезой и прилагаемой системой Holdercam.stl и Cutterdisk.stl.
(Дополнительно) Фосфоресцентный (светящийся в темноте) материал:
Светящуюся ленту или наклейку нужного размера и формы.
https://www.aliexpress.com/item/1005002076563374.html?spm=a2g0o.productlist.0.0.1a07154cMtLytQ&aem_p4p_detail=202106082151112764357906400090011197926
Для электрического осветителя:
Гирлянды «Fairy» с батарейным питанием или электролюминесцентный провод с батарейным питанием или светодиоды с автономным подключением.
Кнопка без фиксации, нормально разомкнутая, 7 мм.
https://www.aliexpress.com/item/1005001710533707.html?spm=a2g0o.productlist.0.0.796c4766yGaH2b&algo_pvid=899ae893-a2c8-43b6-9390-2d3bedb9e313&a lgo_expid=899ae893-a2c8-43b6-9390-2d3bedb9e313-1&btsid=0b0a5561162321444278655306e9416&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

Сборка:

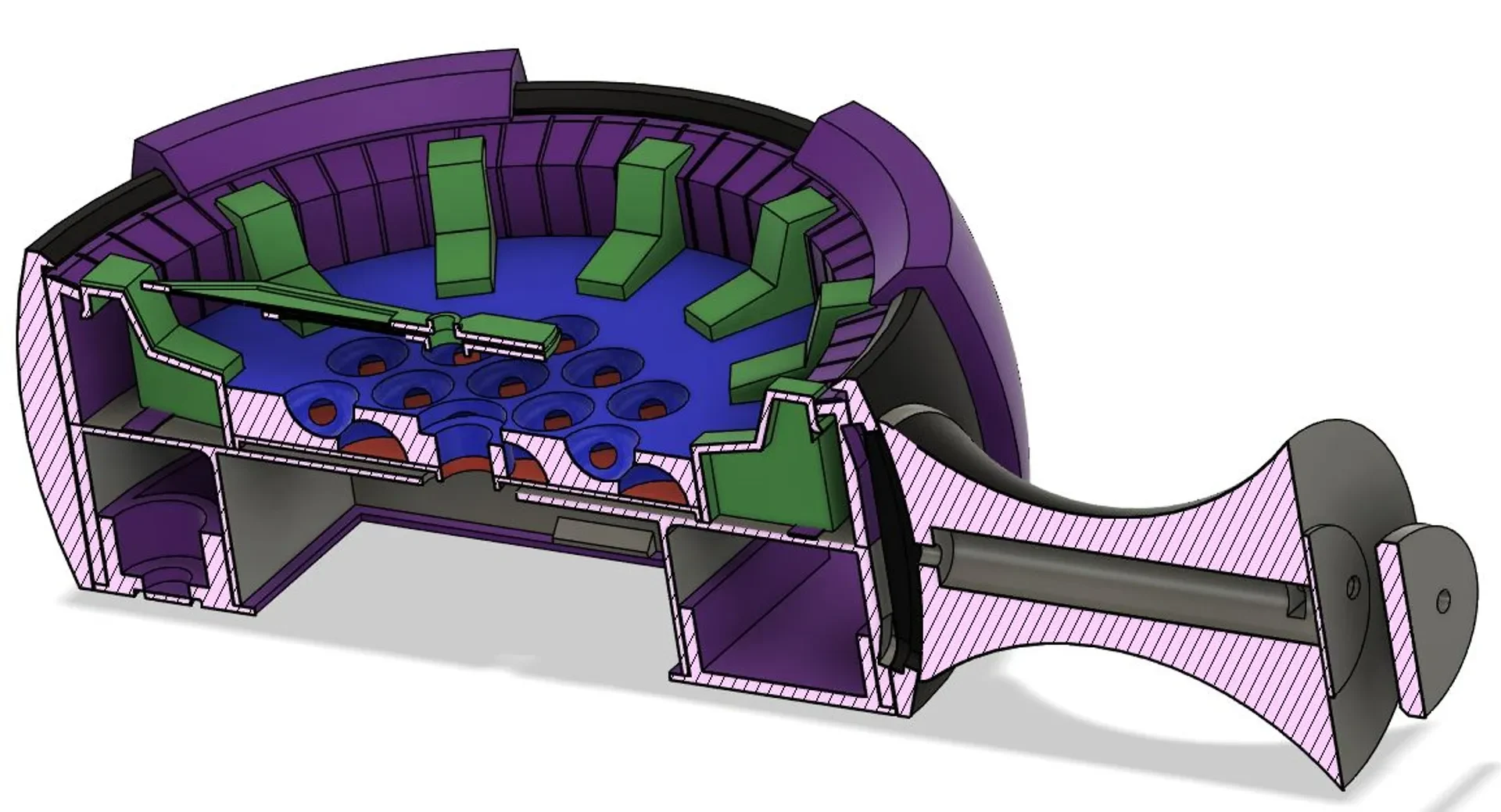

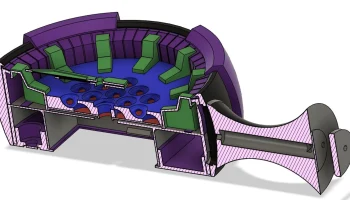

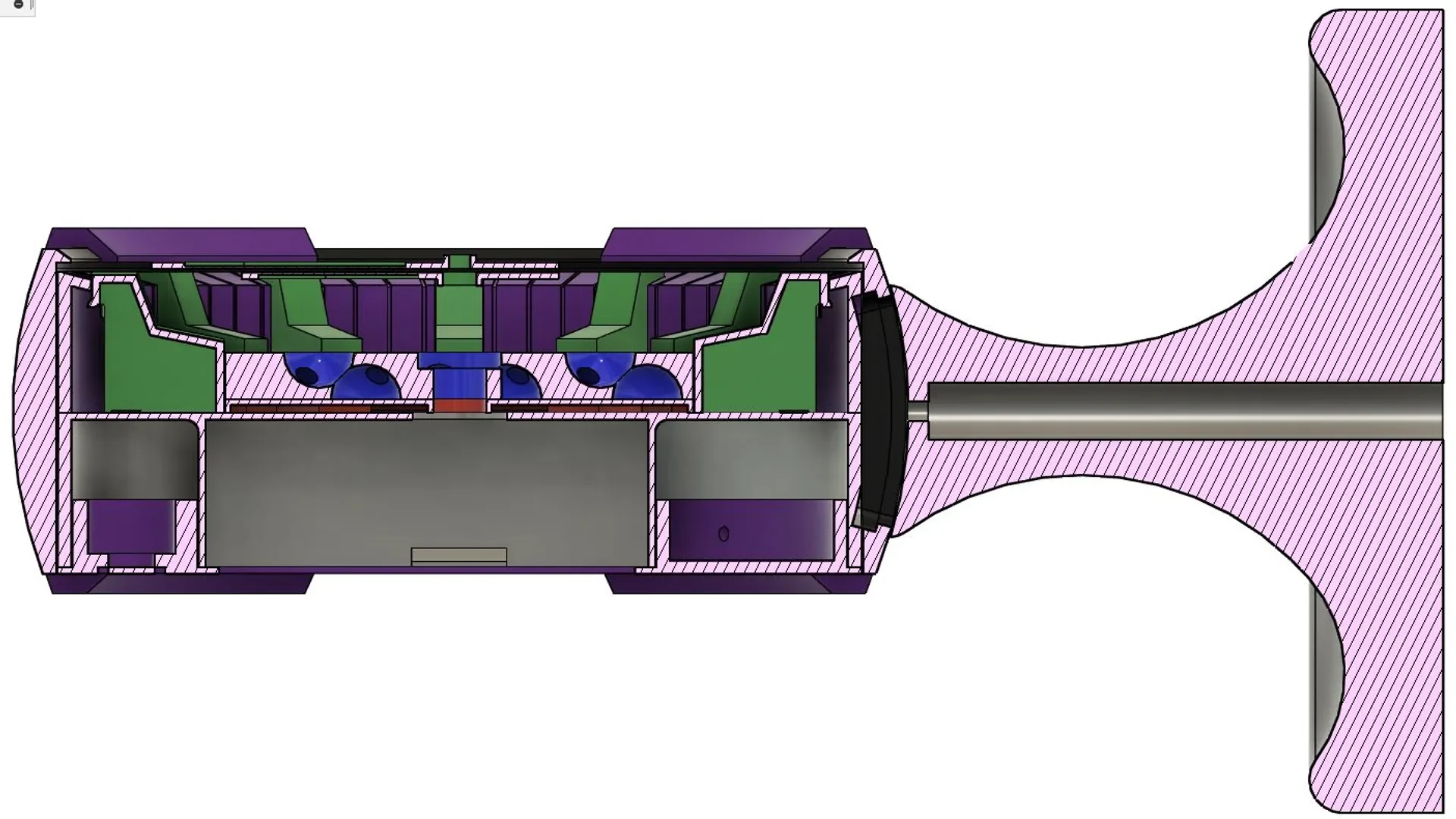

Для соединения стебля_and_base или ikea_stalk и внешней оболочки:
Убедитесь, что болт М3 достаточно длинный, чтобы соответствовать вашей пружине, но не слишком длинный, чтобы пружина не имела желаемого натяжения до того, как шестигранная отвертка достигнет нижнего предела. В идеале пружина сжата на ½.
вставьте болт М3 со стороны внешней оболочки через прорезь во внешней оболочке в стебель
наденьте шайбу на болт М3 внутри подрулевого рычага (проверьте фонариком, правильно ли установлена шайба
наденьте пружину на болт м3
Поставьте еще одну шайбу
поместите нейло��овую контргайку и затяните торцевой отверткой до желаемой степени затяжки. предотвратить проворачивание болта М3 с помощью шестигранного ключа со стороны внешней оболочки.

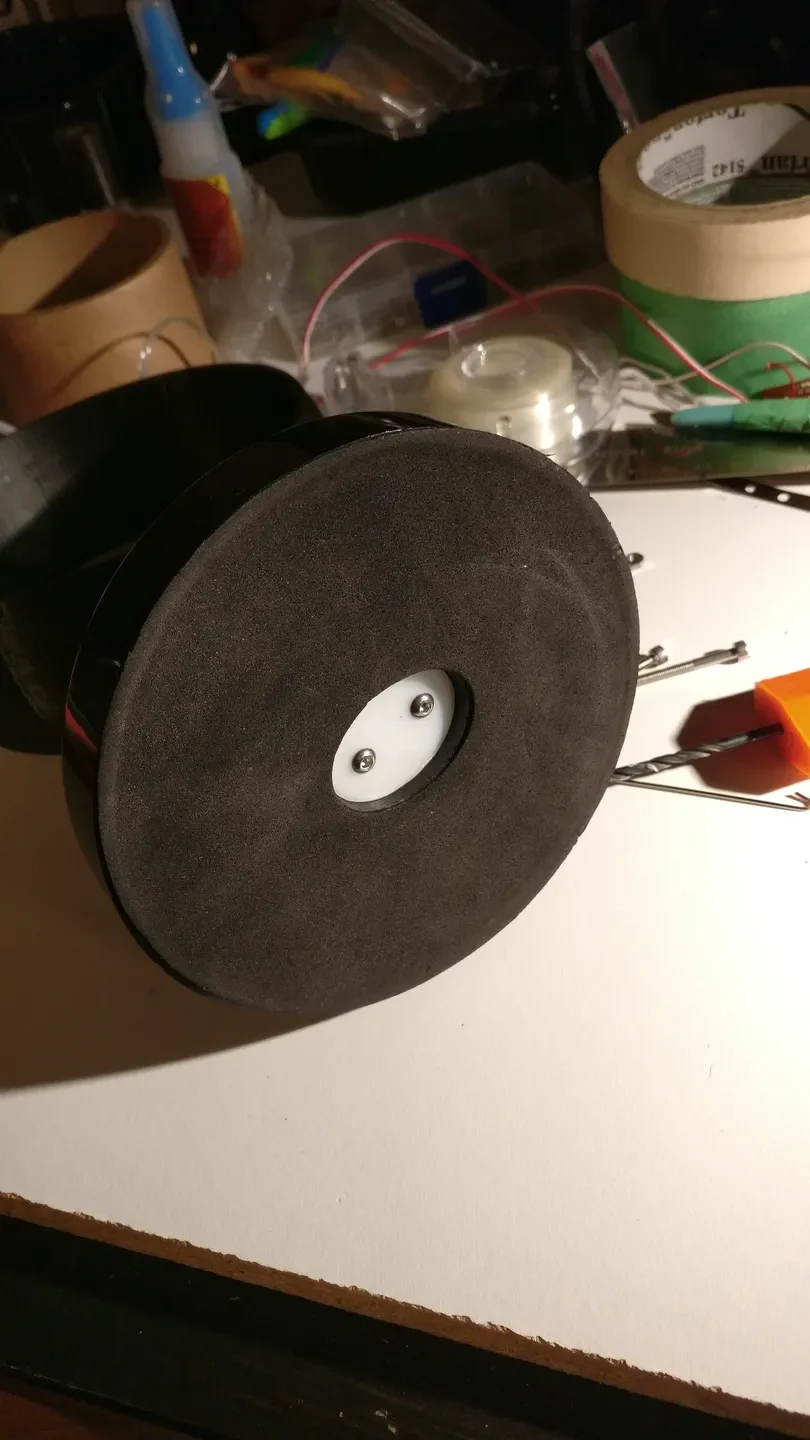

(дополнительно) Для цоколя лампы Jansjo:
Вставьте две шестигранные гайки в карманы ikea_stalk.
Поместите овальную пластину под основание Jansjo, вкрутите винты M3, поместите круглую распорную пластину над основанием Jansjo,
