Поддержка "GhostBuster Proton Pack BLUE Cell Light Kit" ...
Для «GhostBuster Proton Pack BLUE Cell Light Kit» Кит"
от HobbyKit Ltd в магазине Etsy HobbyKit Shop
https://www.etsy.com/it/listing/484137546/ghostbusters-movie-prop-proton-pack
Мы купили этот комплект, чтобы он поместился в Q-pack Proton Pack от Kiou.
— https://www.printables.com/it/model/25556-ghostbusters-pronton-pack-mk21-q-pack
— https://www.thingiverse.com/thing:4621554

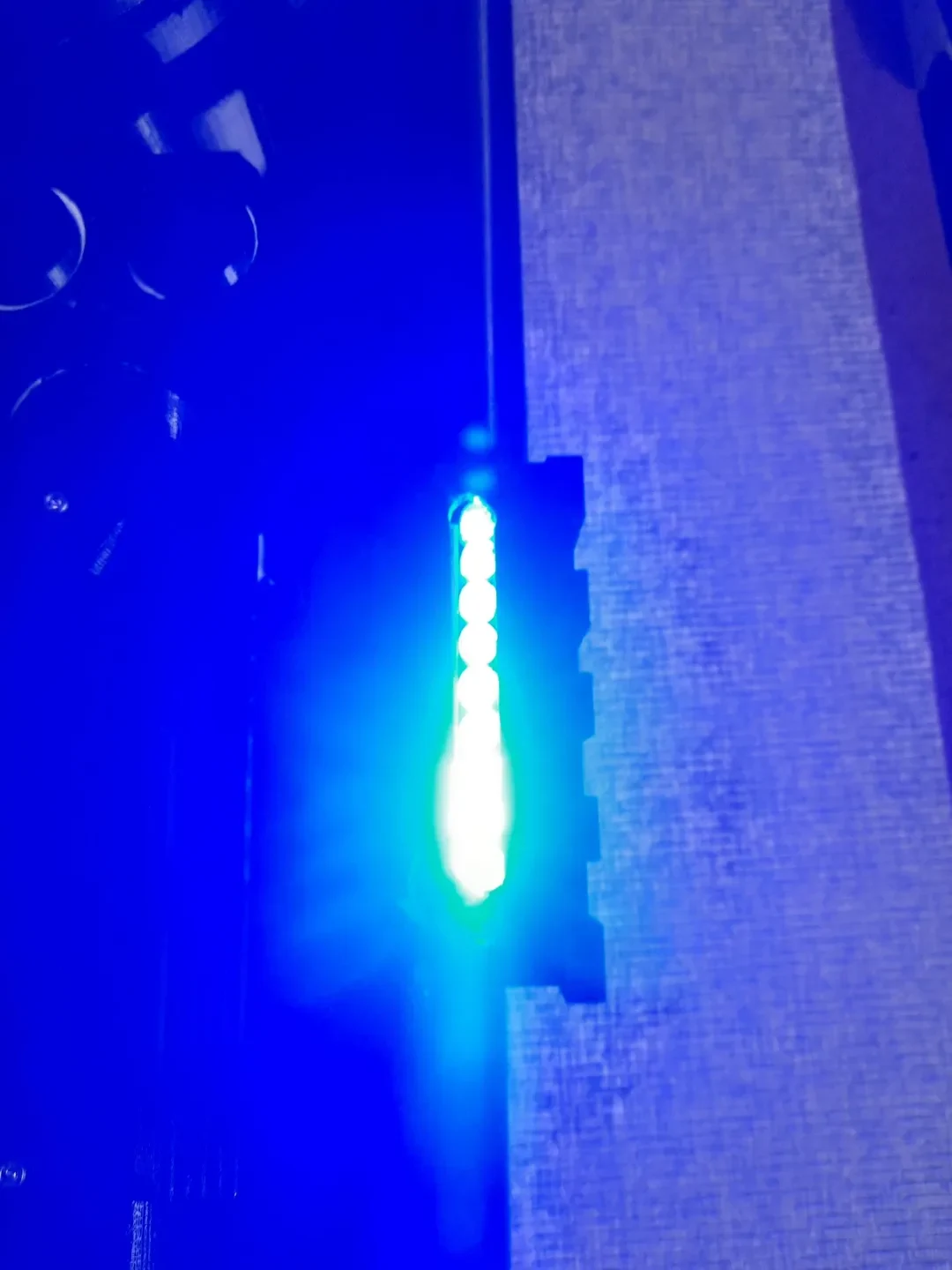

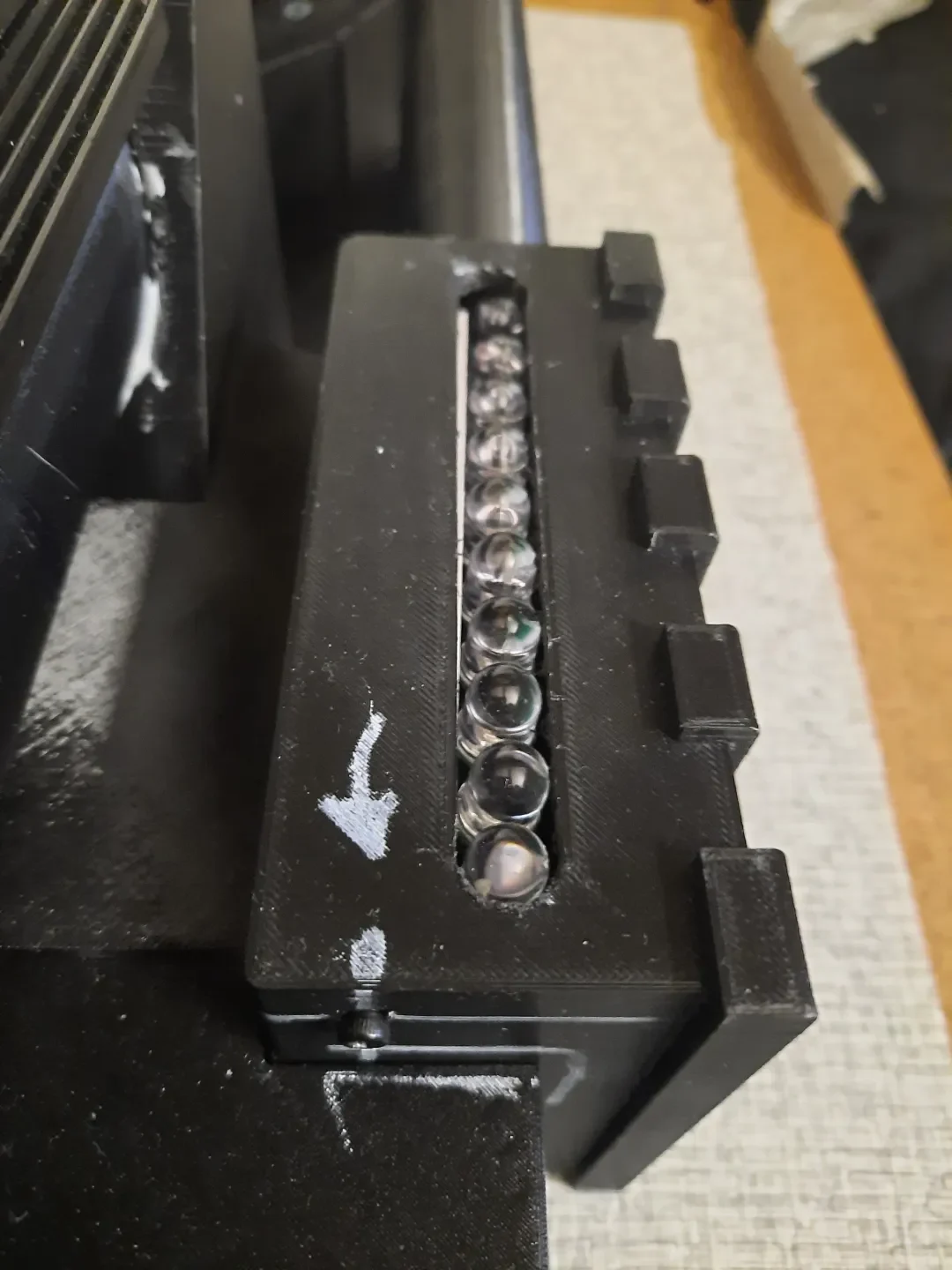

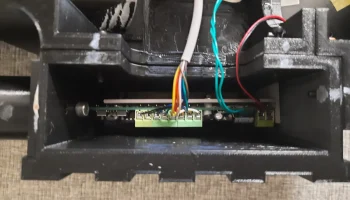

СИНИЕ светодиоды необходимо вставить в компонент Powercell.stl.
Но после нескольких попыток мы поняли, что единственный безопасный и стабильный способ — разработать и распечатать специальную подставку.

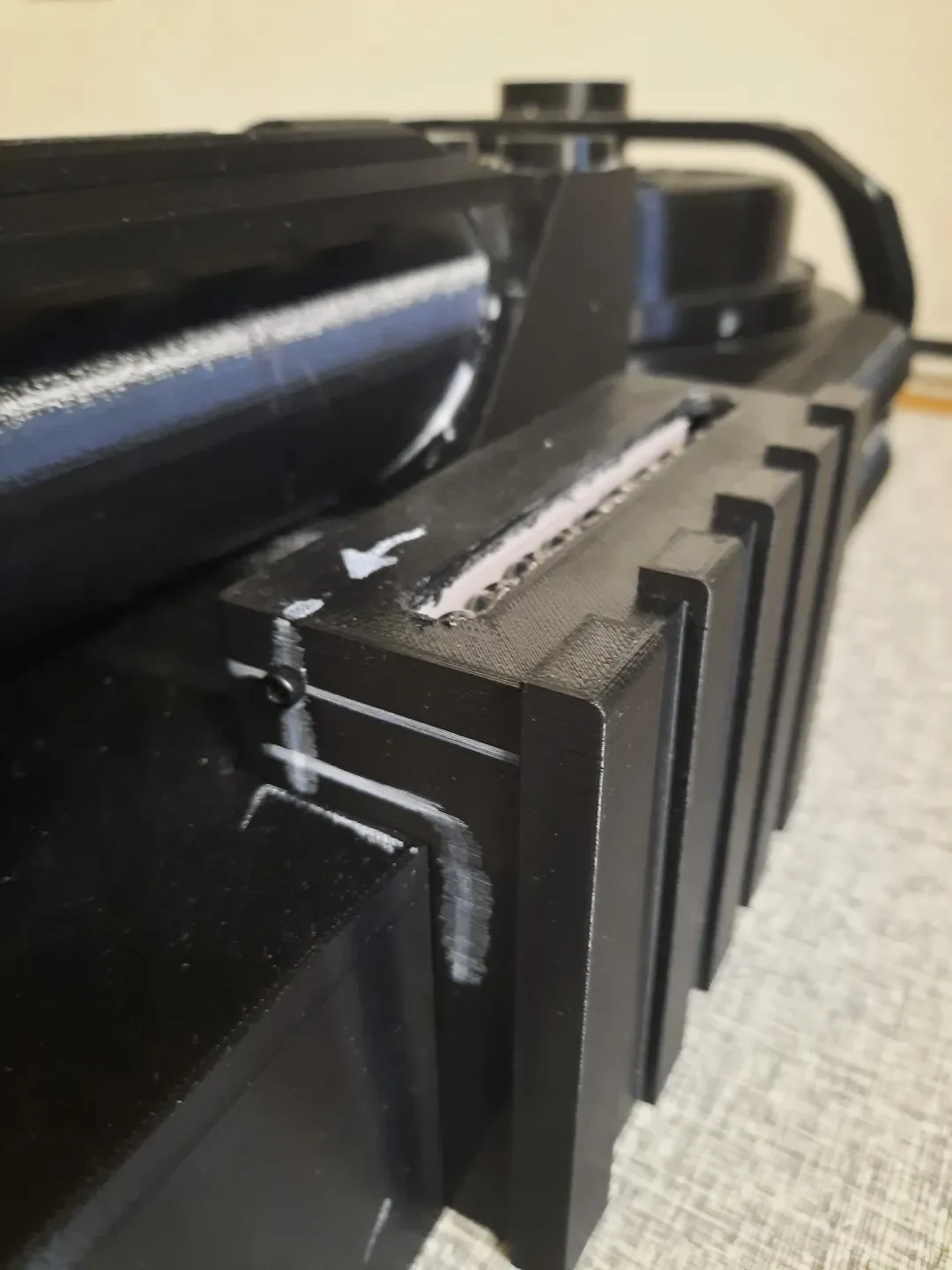

— Овальные прорези для крепления доски позволяют выбрать нужную высоту (свет снаружи или внутри)
— Поддержка base() может быть распечатана, закомментировав код двумя косыми чертами // support();

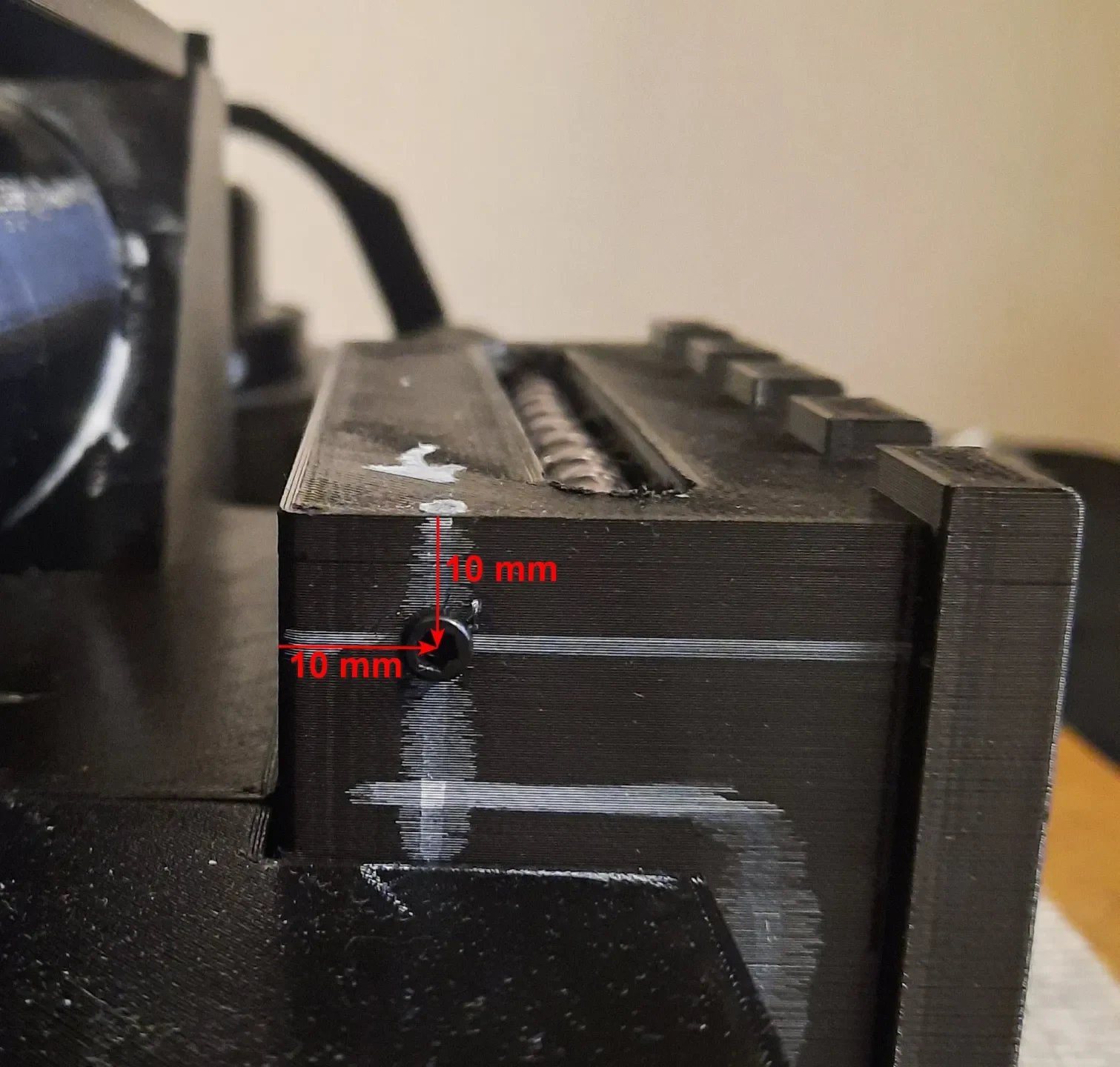

— Необходимо просверлить отверстие в 10 мм от верхнего правого угла, чтобы дополнительно закрепить пластину М3.
— Планируется дополнительная вторая лунка, но она прокомментирована.

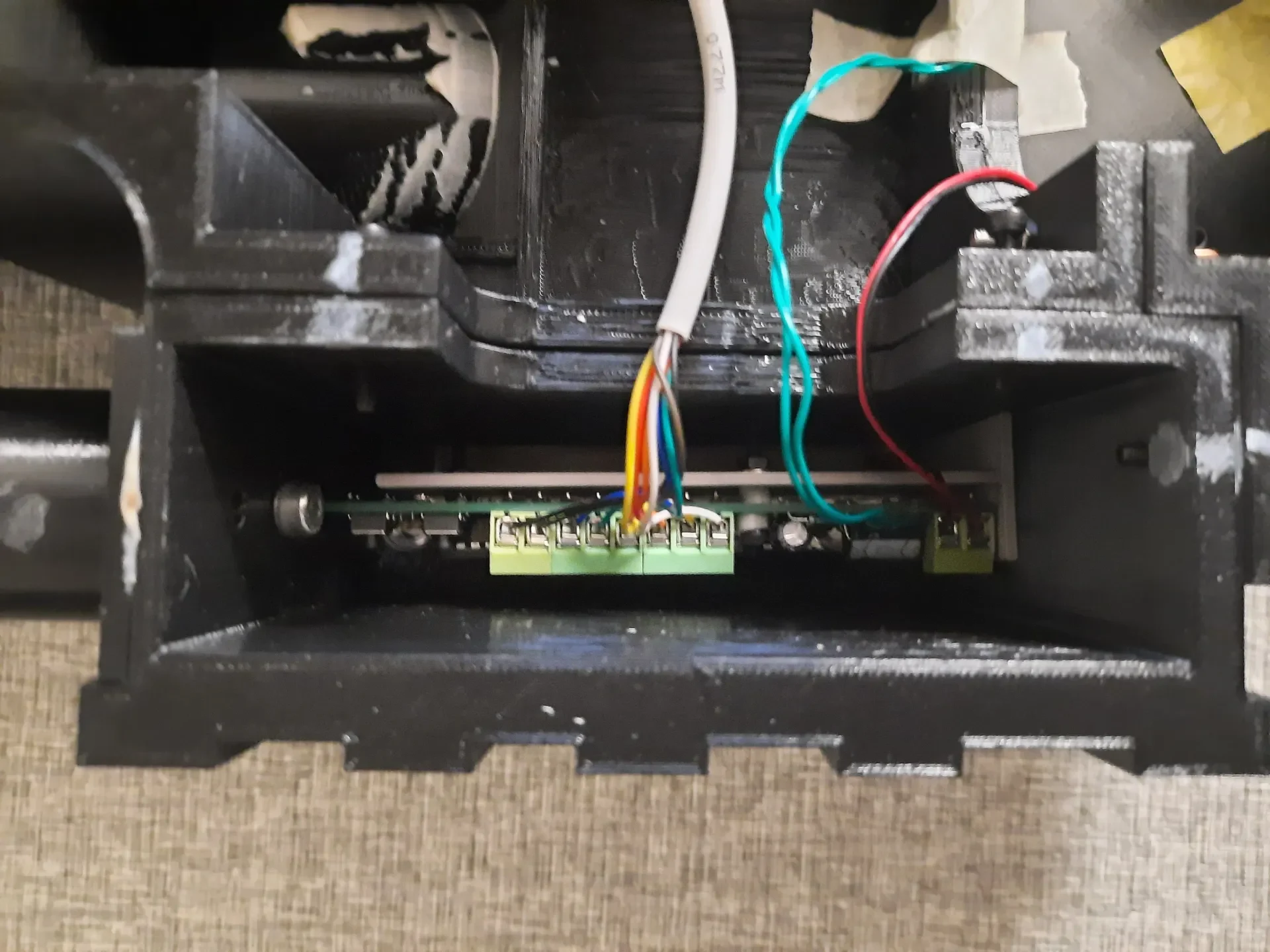

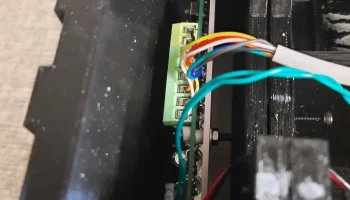

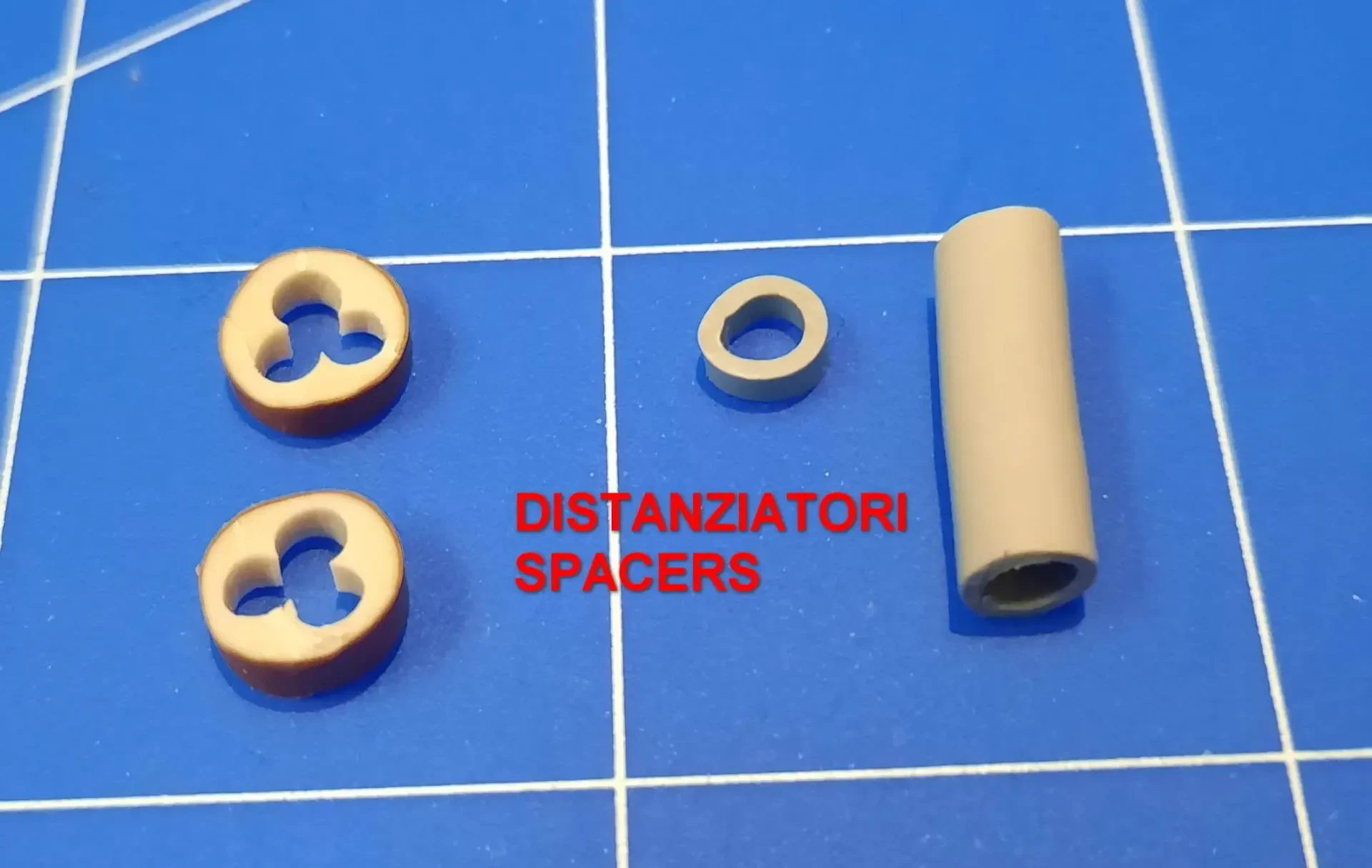

Для отделения и изоляции электронной карты используйте изолирующие сепараторы.
Отрезаем несколько электрических проводов.

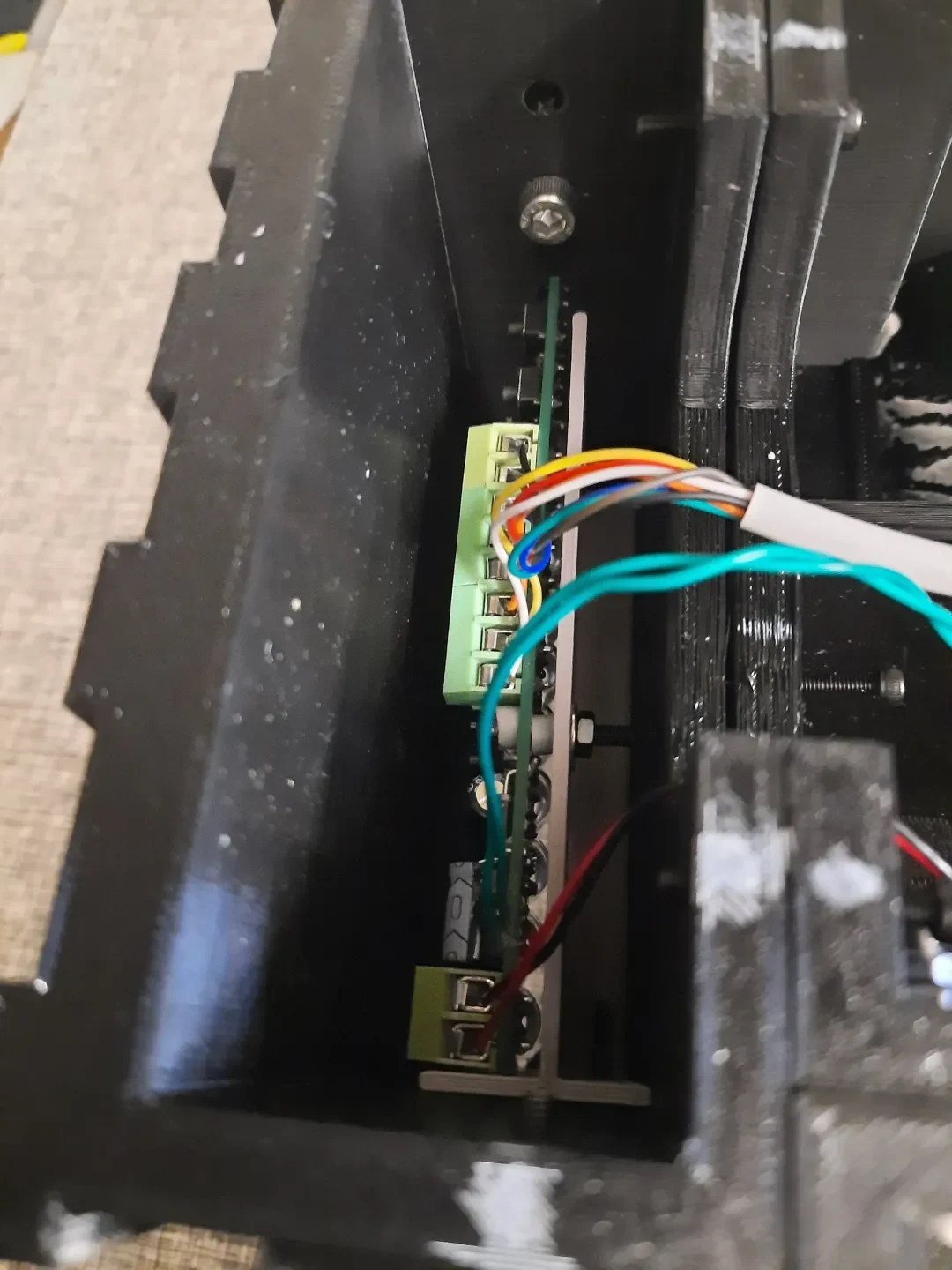

Кажется, идеальный диаметр — это телефонный кабель. (см. фото)

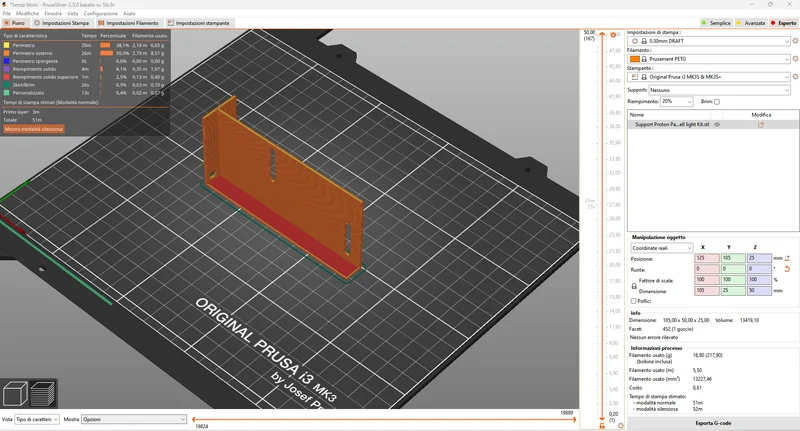

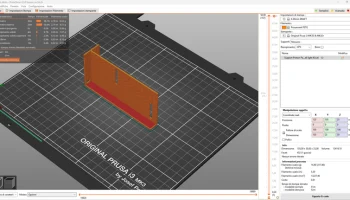

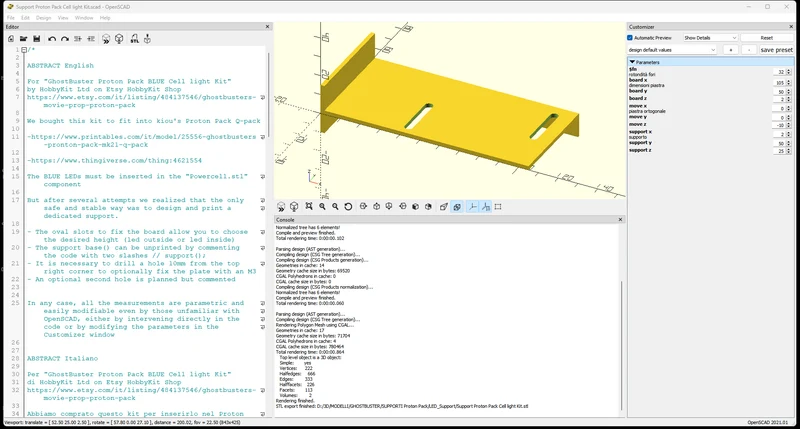

В любом случае, все измерения являются параметрическими и легко модифицируются даже теми, кто не знаком с OpenSCAD, либо путем непосредственного вмешательства в код, либо путем изменения параметров в окне «Настройщик».
Для тех, кто не знает OpenSCAD и не хочет его изучать, просто измените переменные в окне «Настройщ��к», наберите
F5 для первого предварительного просмотра,
F6 для рендеринга и, наконец,
F7 для создания файла .STL
