Ender 3/2020 Extrusion Light Bar

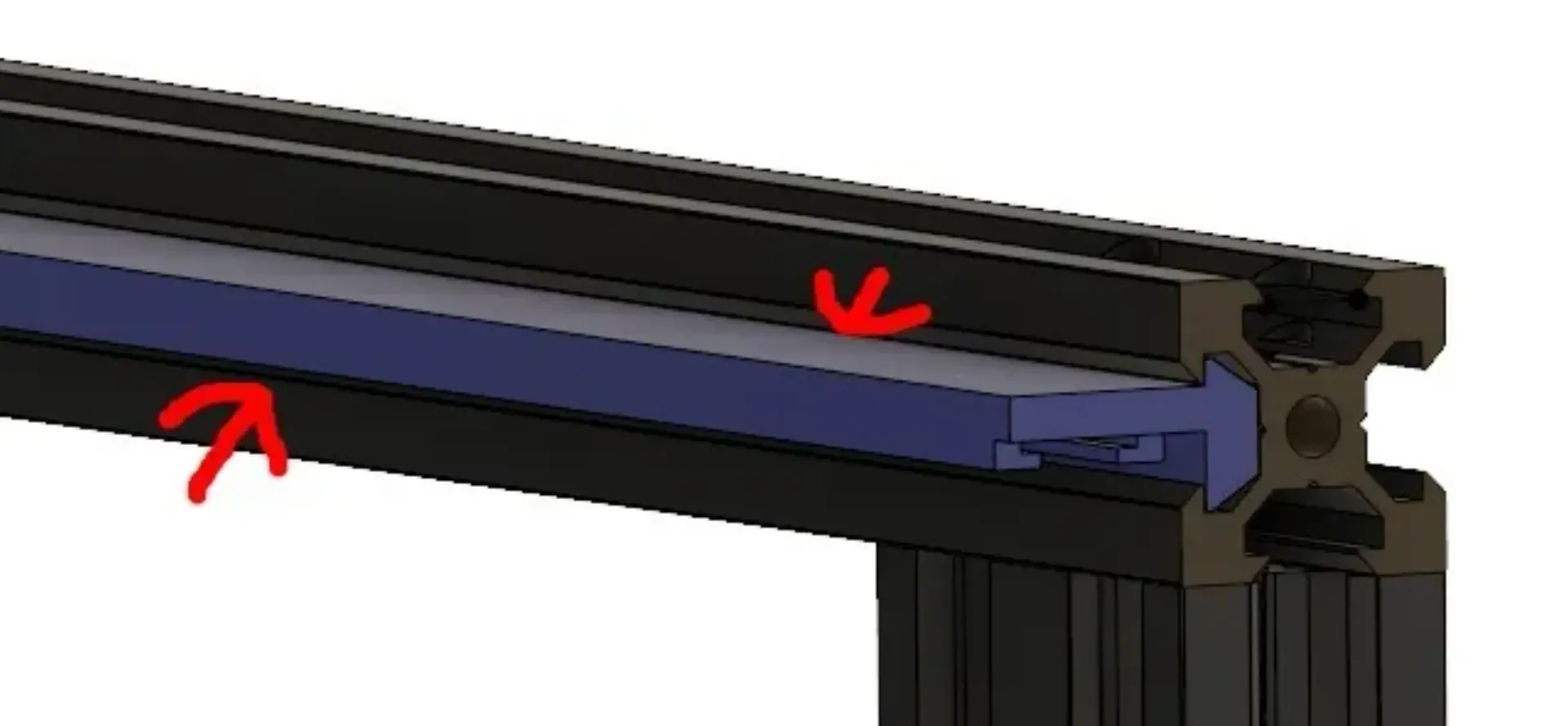

Мне понравилась идея светодиодной панели SmokyJoe, но я обнаружил, что клей на светодиодных фонарях не прилипает, и фонари падают. Я решил взять оригинальную идею SmokyJoe и расширить ее, добавив скользящий профиль для удержания светодиодов. Я разработал его с нуля, используя Fusion360.

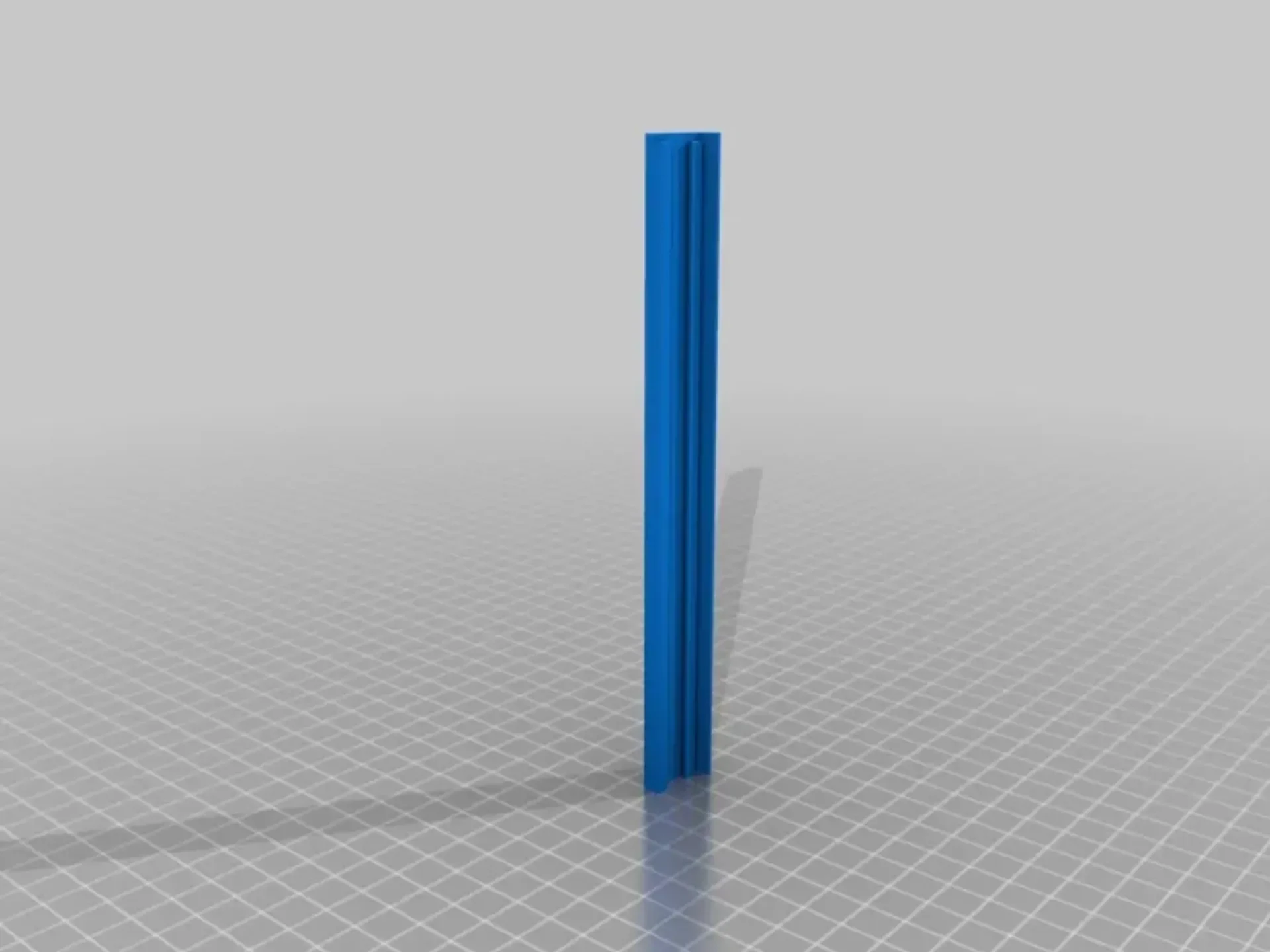

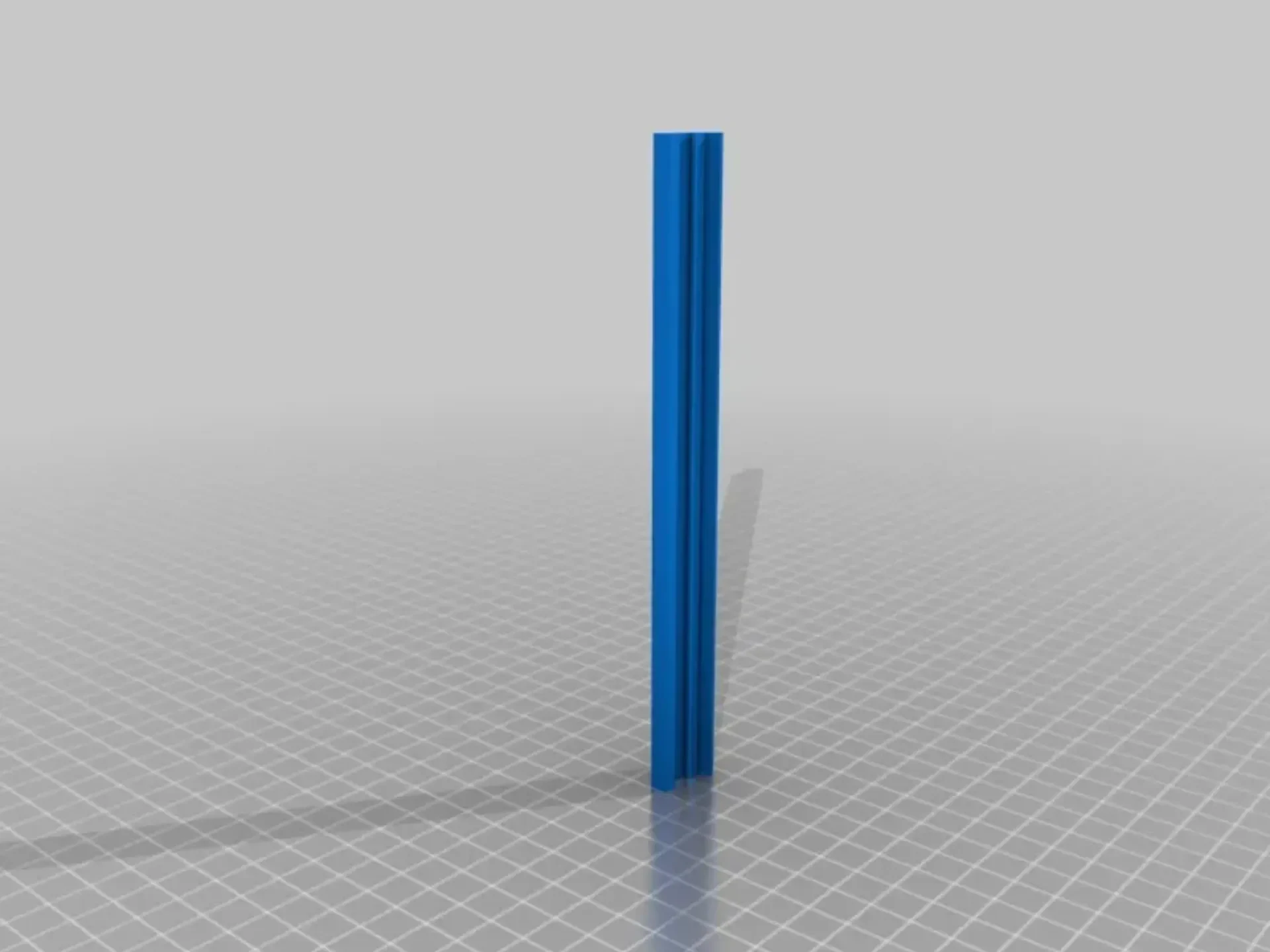

Для каждой ширины есть две части: полоса, проходящая по всей длине, и одна с надписью "_Wire" на конце. Тот, у которого есть «провод», имеет небольшое углубление для проводов, которые подключаются к концу для питания светодиодов. Поэтому я рекомендую вам распечатать по одному экземпляру каждого из них, если вы используете Ender 3.

У меня есть загрузка для каждой светодиодной ленты шириной 8 мм и шириной 10 мм, длина каждой составляет 165,1 мм (6,5 дюйма). Если вам нужна другая ширина или длина, не стесняйтесь спрашивать в комментариях. Я узнал о периметрах в F360, и мне нужно буквально 4 клика и 2 нажатия клавиш, чтобы их изменить.

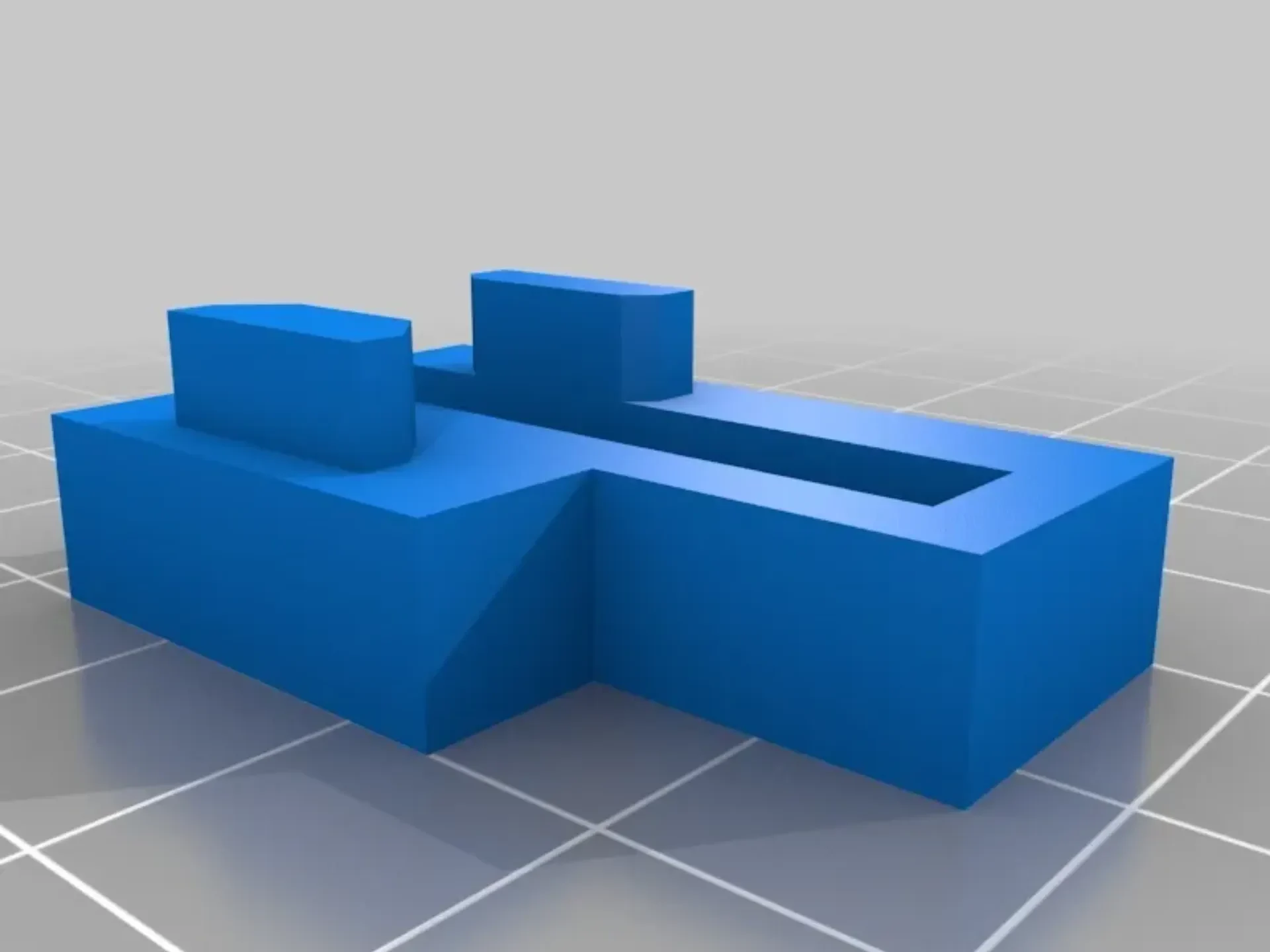

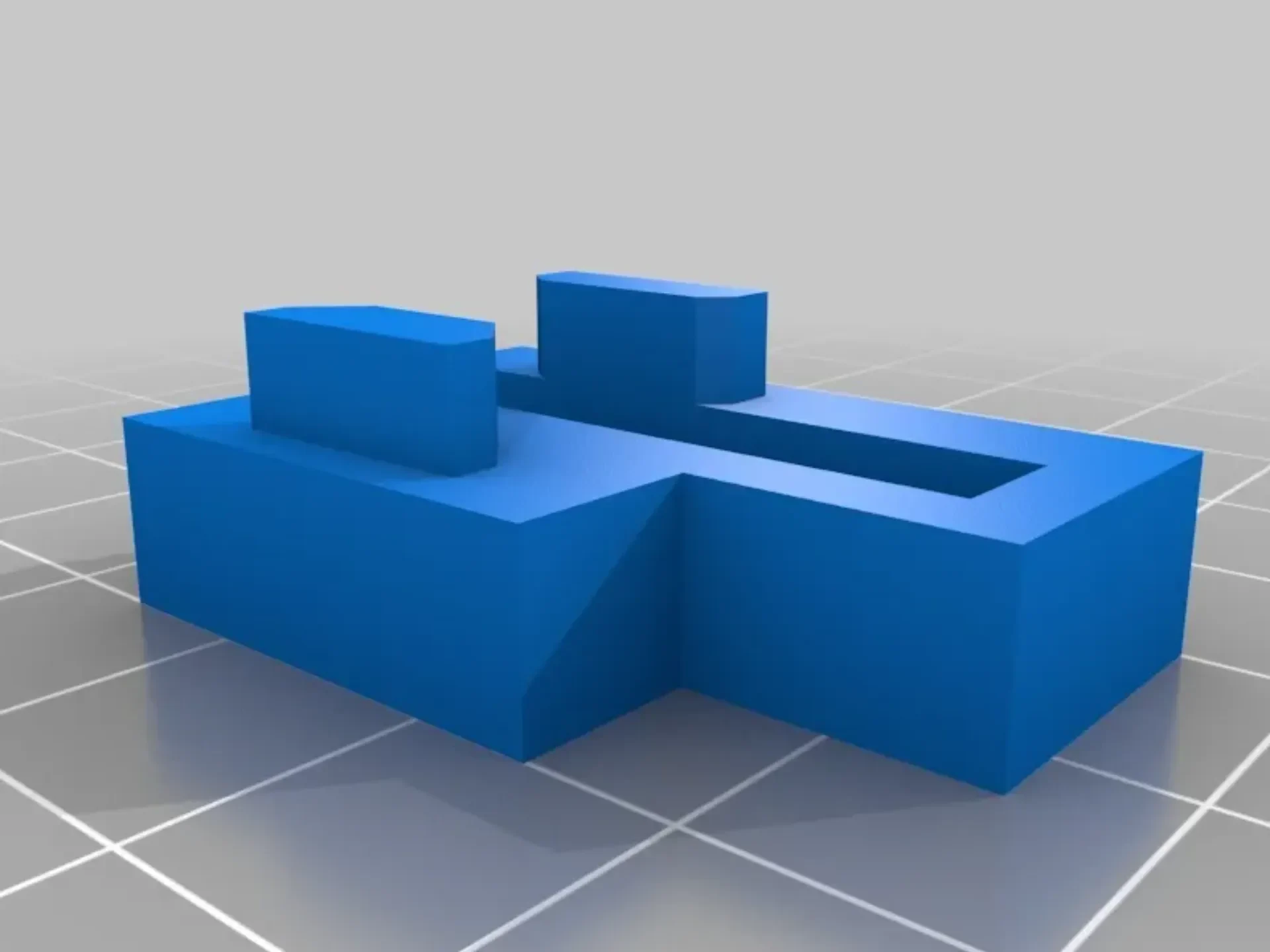

РЕДАКТИРОВАНИЕ 13.12.18: Я добавил торцевые заглушки, которые подключаются к экструзии 2020 года, чтобы помочь скрыть провода, идущие к задней части экструзии.

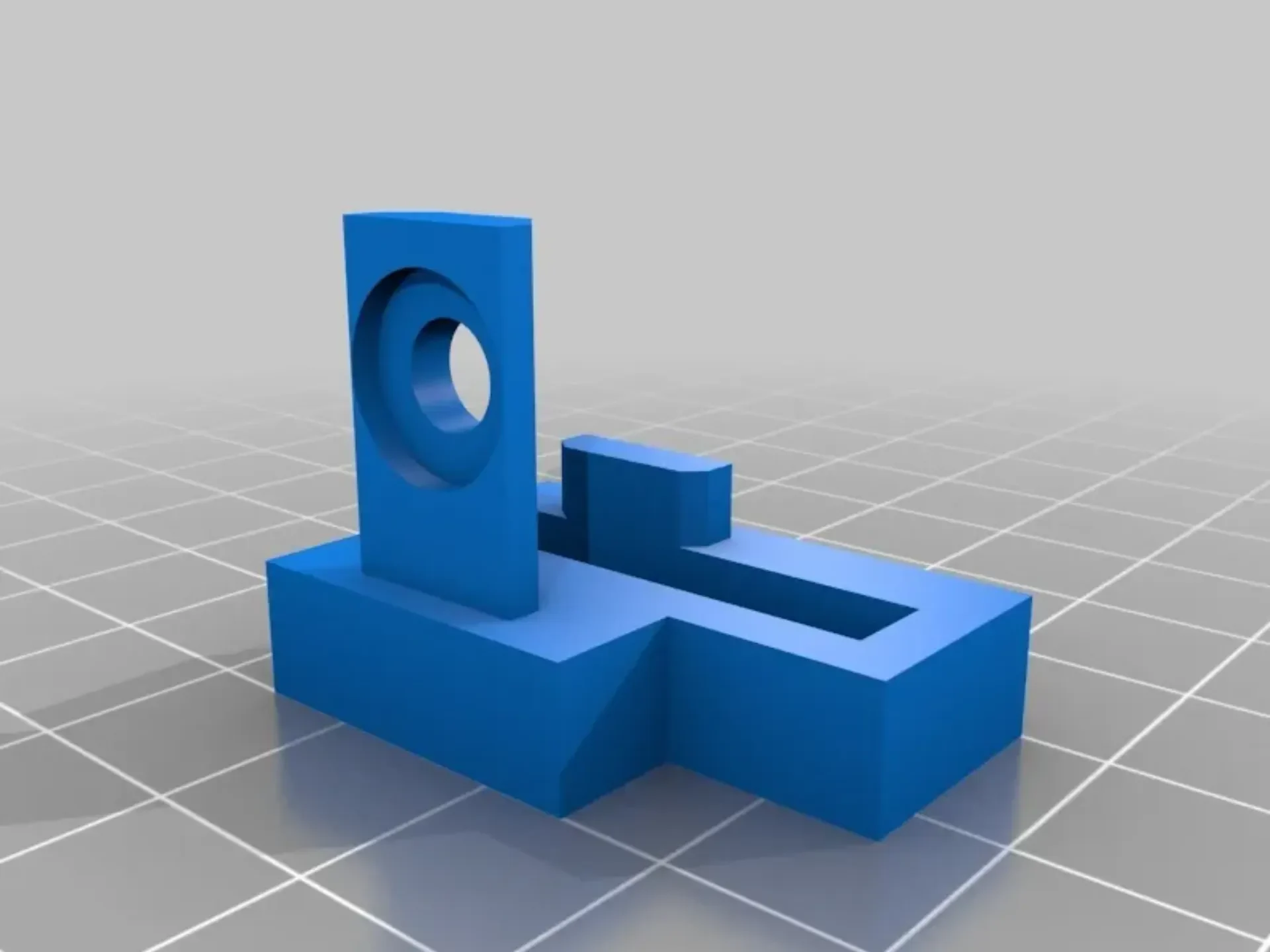

РЕДАКТИРОВАНИЕ 18.02.19: Я добавил «защищенные» торцевые заглушки. Моя заглушка постоянно падала, потому что я так часто ее снимал. Он просто немного выдвигается, чтобы можно было использовать винт, скрепляющий раму.

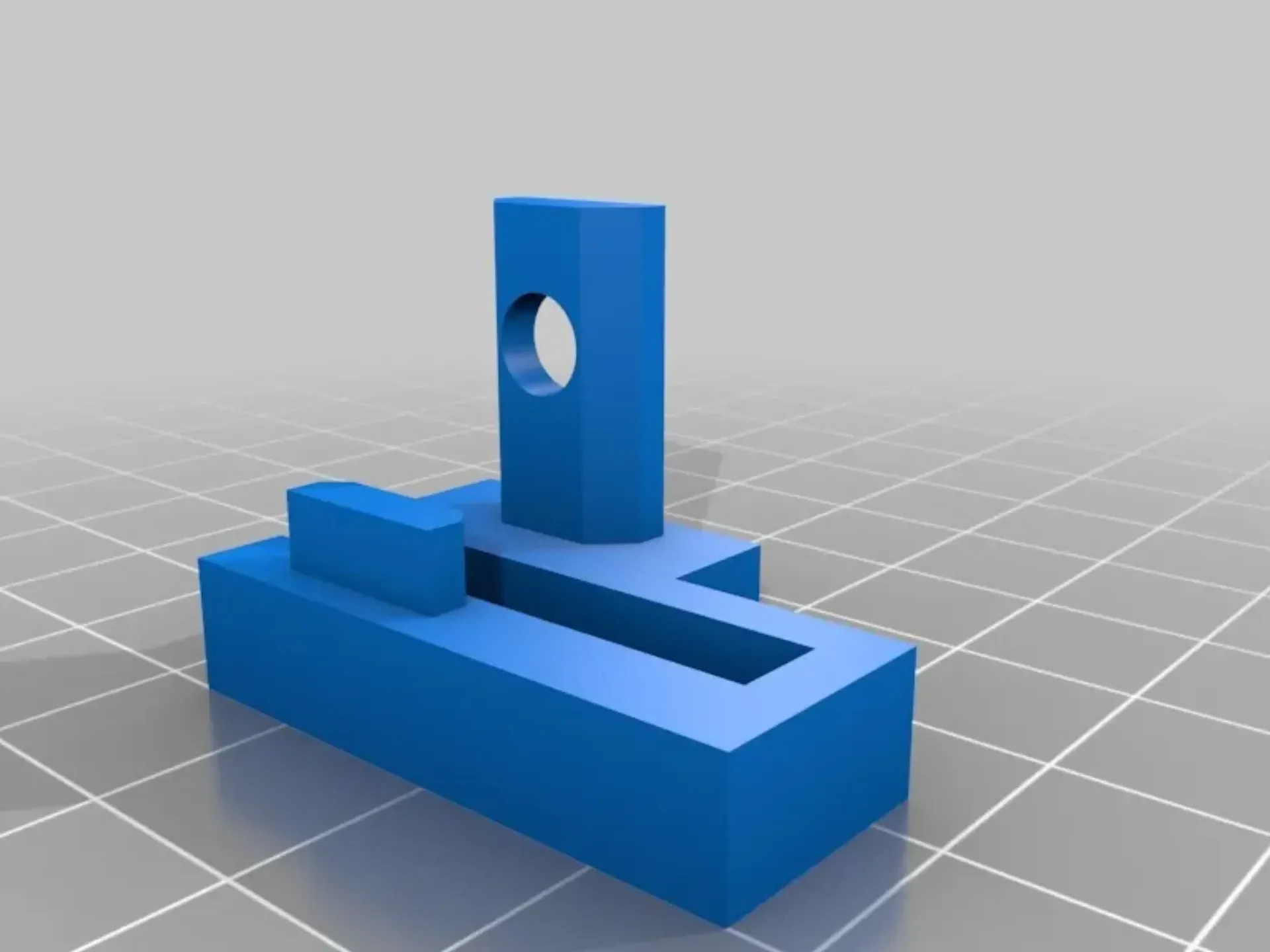

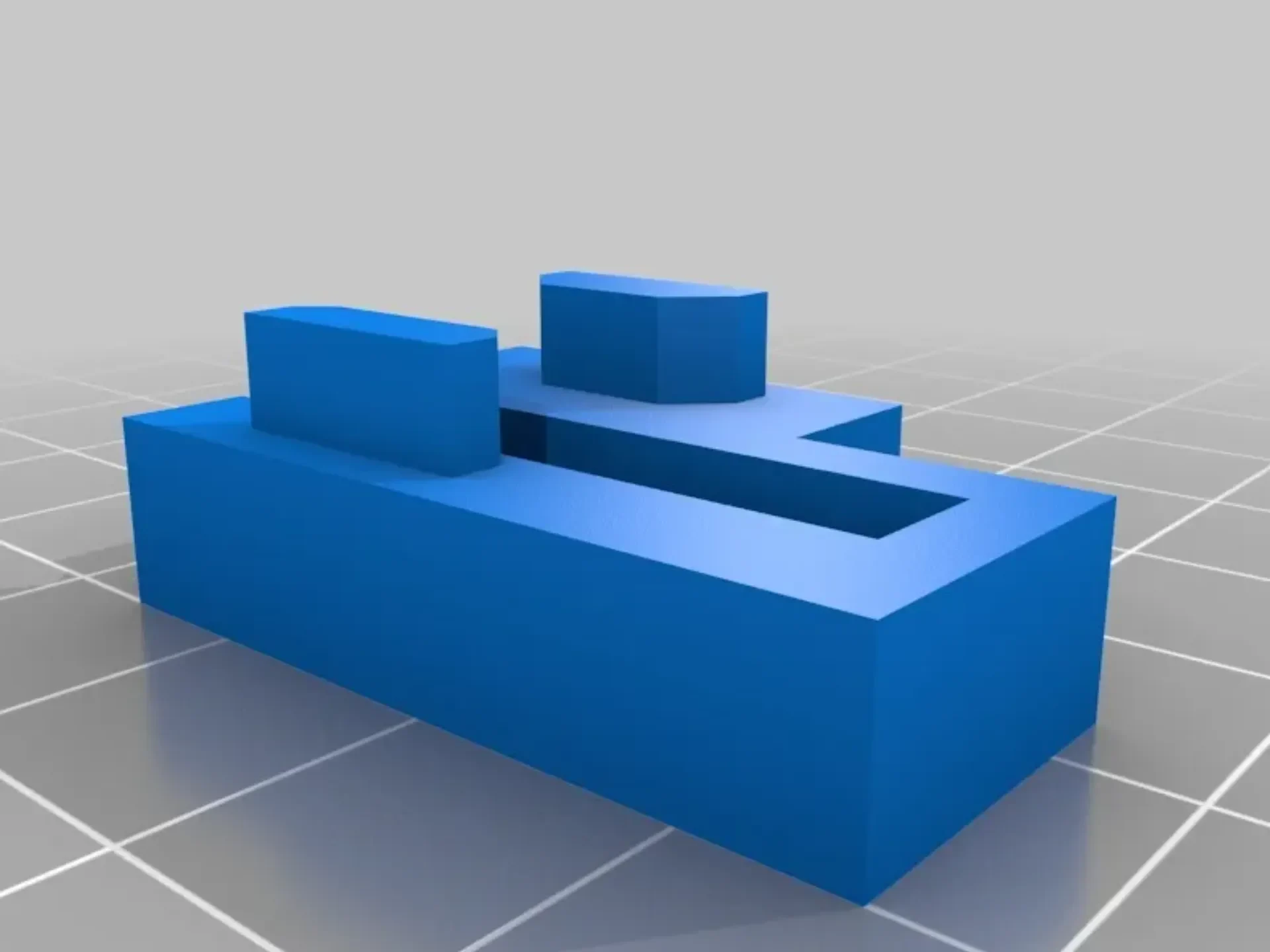

РЕДАКТИРОВАНИЕ 11.03.19: Наконец-то выяснили, как исправить ориентацию, и добавили левые стороны каждой заглушки, чтобы вы могли выбрать, с какой стороны (или использовать обе стороны, чтобы все выглядело ровно) вы хотите прокладывать провода.

РЕДАКТИРОВАНИЕ 08.12.19: Исправлен левый про��од диаметром 8 мм, который имел неправильный размер.

Вот светодиоды, которые я использовал с профилем 8 мм: (ссылка на партнеров Amazon) Светодиодные фонари — 6k Холодный белый, неводонепроницаемый, 2835

Это руководство о том, как я добавил светодиоды в свой Ender 3: Добавление светодиодных фонарей в свой Ender 3.

Настройки печати

Разрешение:

0,2

Заполнение:

15% или выше

Примечания:

Я распечатал свой вертикально на плоту без опор. Рискованно, я знаю.

Несколько человек сказали мне, что режим вазы работает хорошо.

Если вы хотите распечатать их горизонтально, вам понадобятся подставки. Я бы напечатал его так, чтобы часть, которая входит в экструзию 2020 года, касалась рабочей пластины.

Категория: Детали 3D-принтера
