Pencil

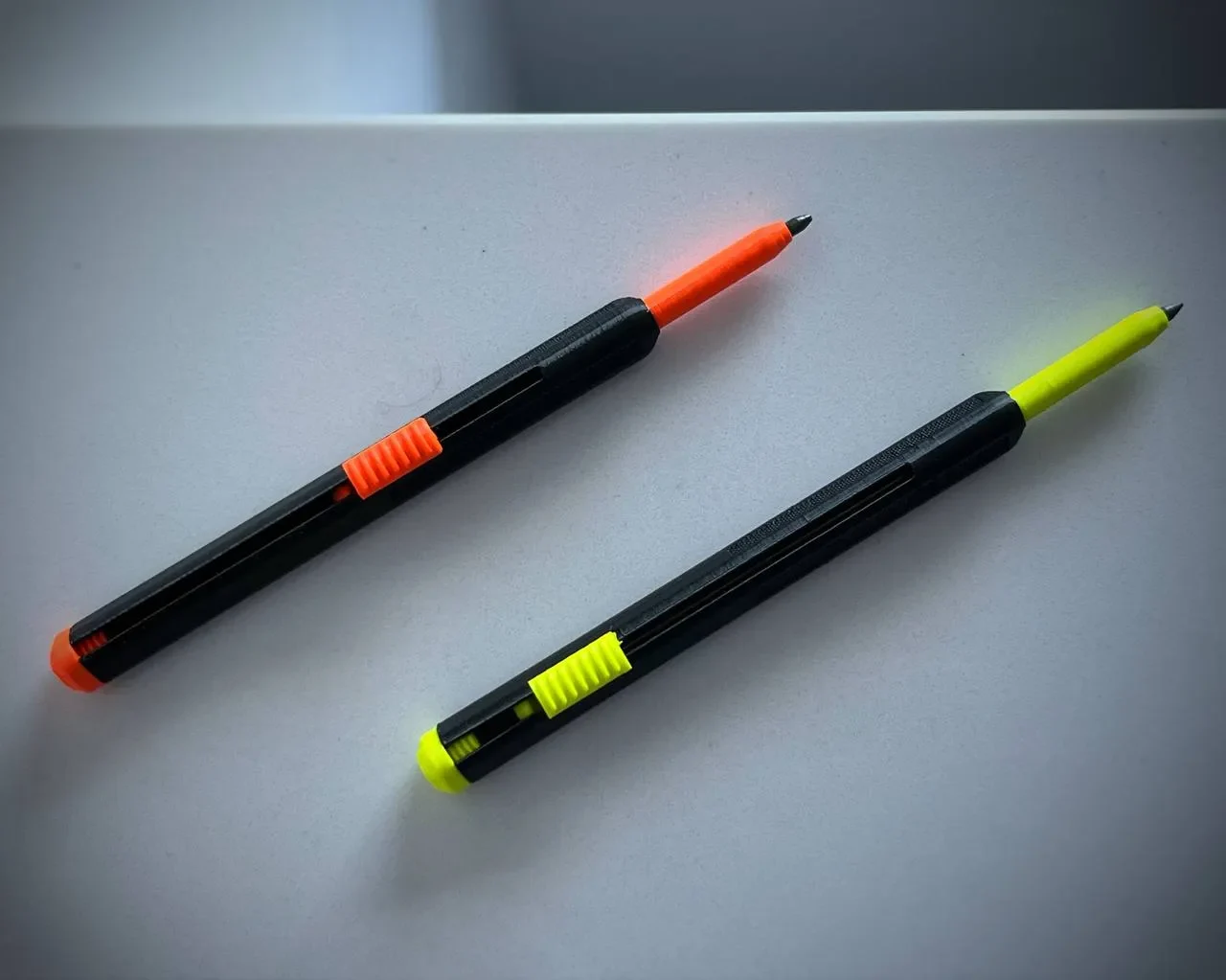

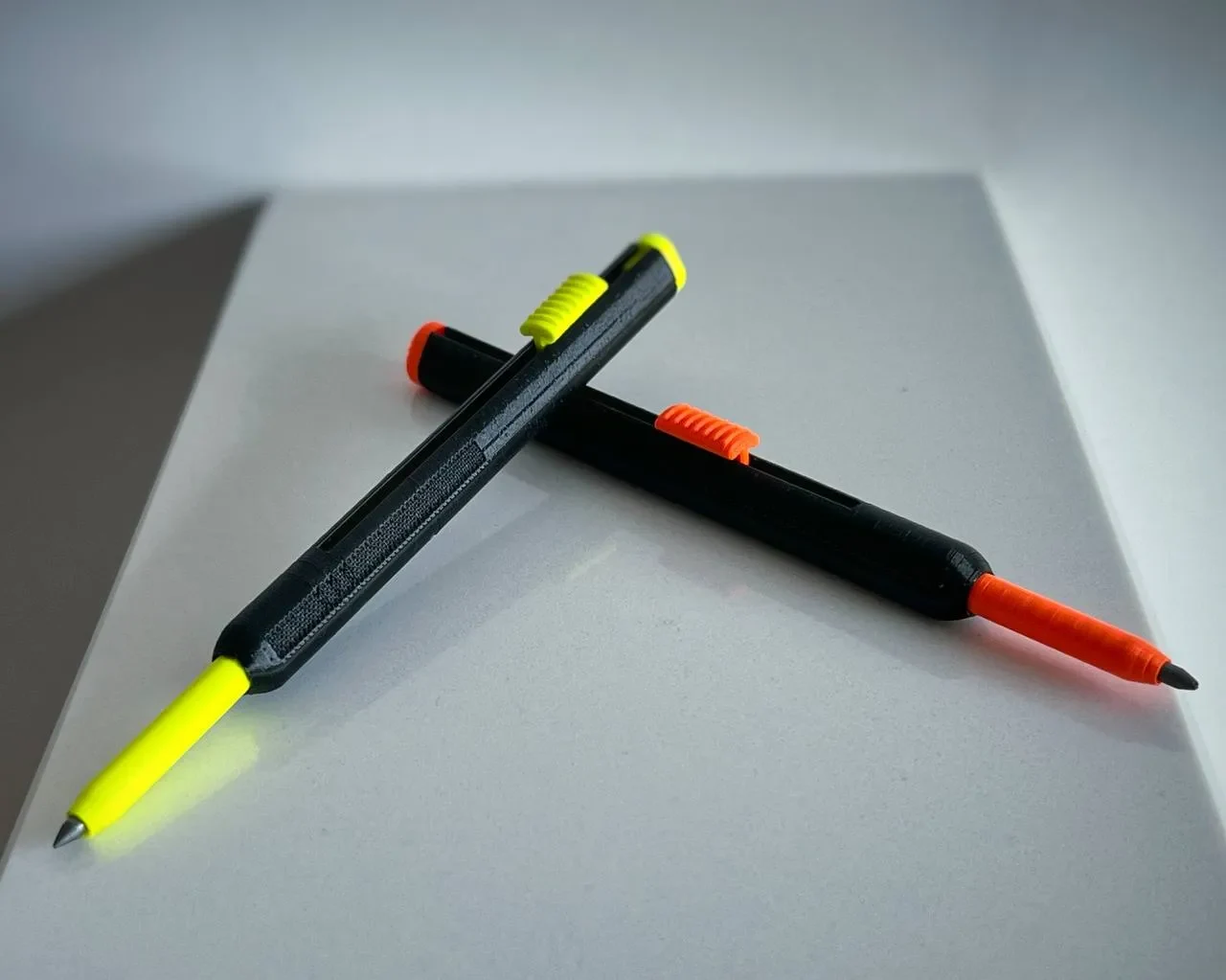

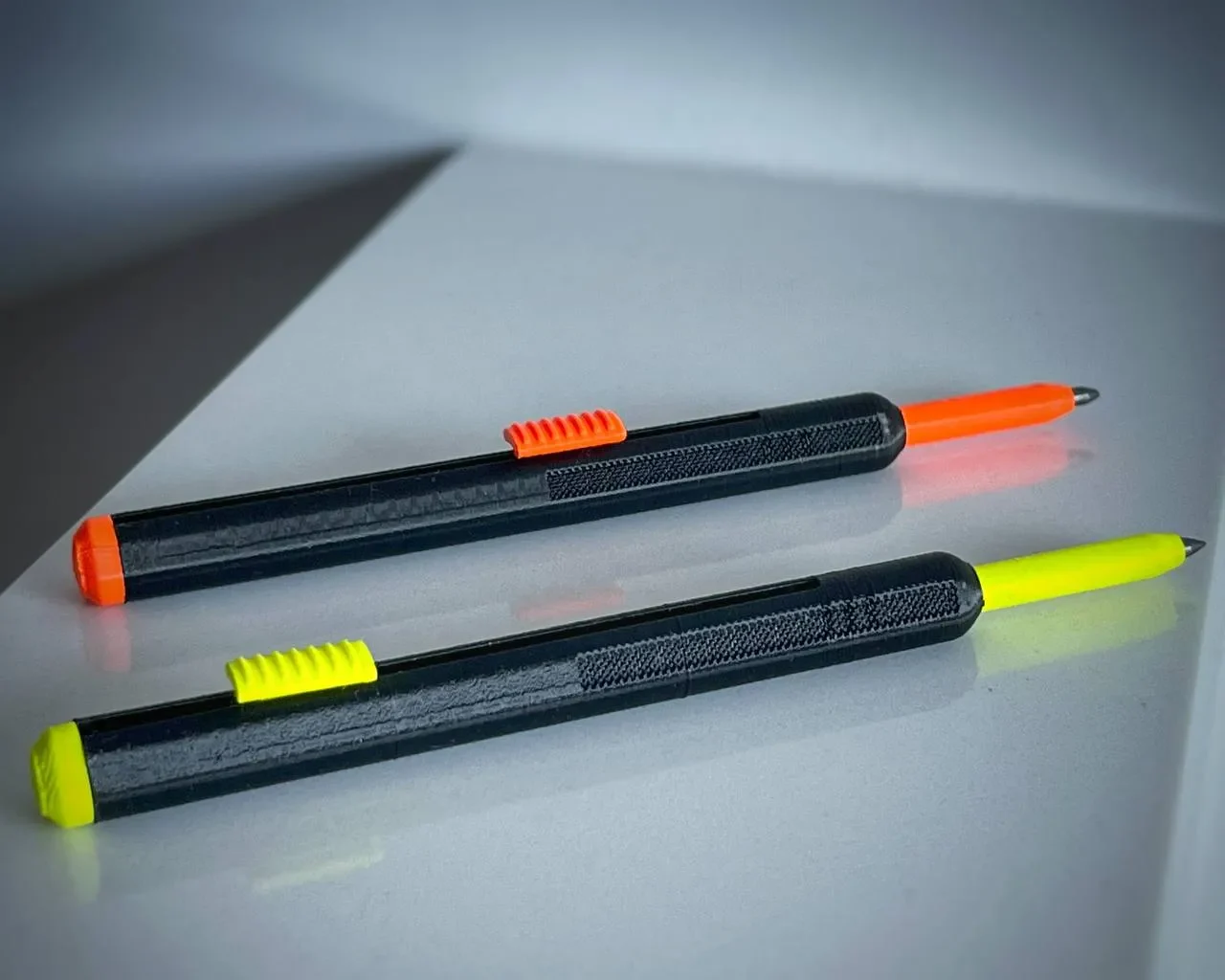

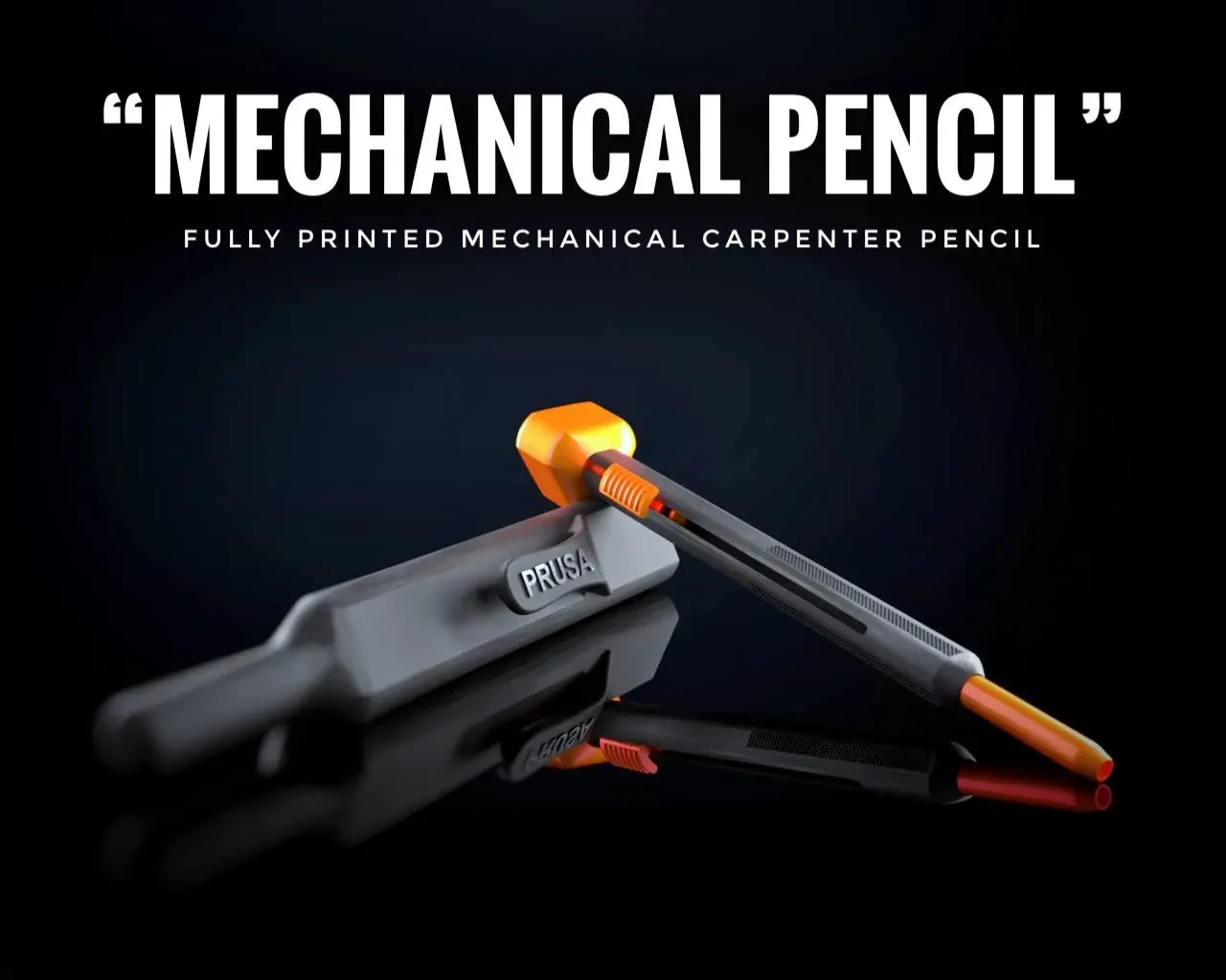

Механический плотницкий карандаш с глубокими отверстиями

Представляем механический плотницкий карандаш с глубокими отверстиями, тщательно созданный с учетом точности и функциональности для сообщества DIY. Разработанный для комфорта при длительном использовании, его треугольная форма легко ложится между пальцами, обеспечивая надежный захват. Этот карандаш с накаткой по всей поверхности обеспечивает оптимальный контроль для точных разметок на различных поверхностях.

Эта тщательно продуманная модель состоит из пяти отдельных компонентов, каждый из которых обеспечивает простоту сборки и долговечность. Основной корпус образует прочную основу карандаша, а тонкий кончик облегчает разметку даже в узких и глубоких отверстиях. Удобно расположенная кнопка позволяет плавно регулировать шаг, подобно механизму, используемому в канцелярских ножах.

В комплект входит прочный футляр для переноски с прочным зажимом, облегчающий транспортировку и доступность при креплении к рабочим брюкам.

Испытайте плавное сочетание эргономики и практичности с помощью 3D-модели механического плотницкого карандаша с глубокими отверстиями, которая совершит революцию в ваших домашних начинаниях с непревзойденной точностью и удобством.

Предпосылки:

Свинцовый стержень 2,8 мм.
Шлифовальная бумага

Распечатать инструкции:

Все компоненты, кроме корпуса, следует печатать с высотой слоя 0,12.
Корпус можно печатать с высотой слоя 0,2.
Распечатайте модели стоя и используйте поля, чтобы они не опрокинулись во время печати.

Инструкции по сборке:

Вставьте наконечник в корпус через верхнее отверстие и полностью пр��толкните его через корпус, пока он не выйдет снизу. Затем поверните наконечник против часовой стрелки, чтобы закрепить его встроенной резьбой.
Возьмите кнопку и отшлифуйте линии слоя на обратной стороне кнопки. Нанесите немного графита из стержня карандаша на отшлифованную поверхность, чтобы обеспечить плавное скольжение кнопки внутри карандаша.
Закрепите конец грифеля в отверстии кнопки и вставля��те его в корпус до тех пор, пока грифель не будет выступать из кончика карандаша.
Закрутите крышку сверху, и сборка завершена.
