M5, M6, M8, M10 Держатель гаек и винтов (альтернативный в..

хейхо

Несколько дней назад я построил деревянную конструкцию, у меня не было ввинчивающихся гильз, а магазины уже были закрыты. Поэтому я разработал эту альтернативу.

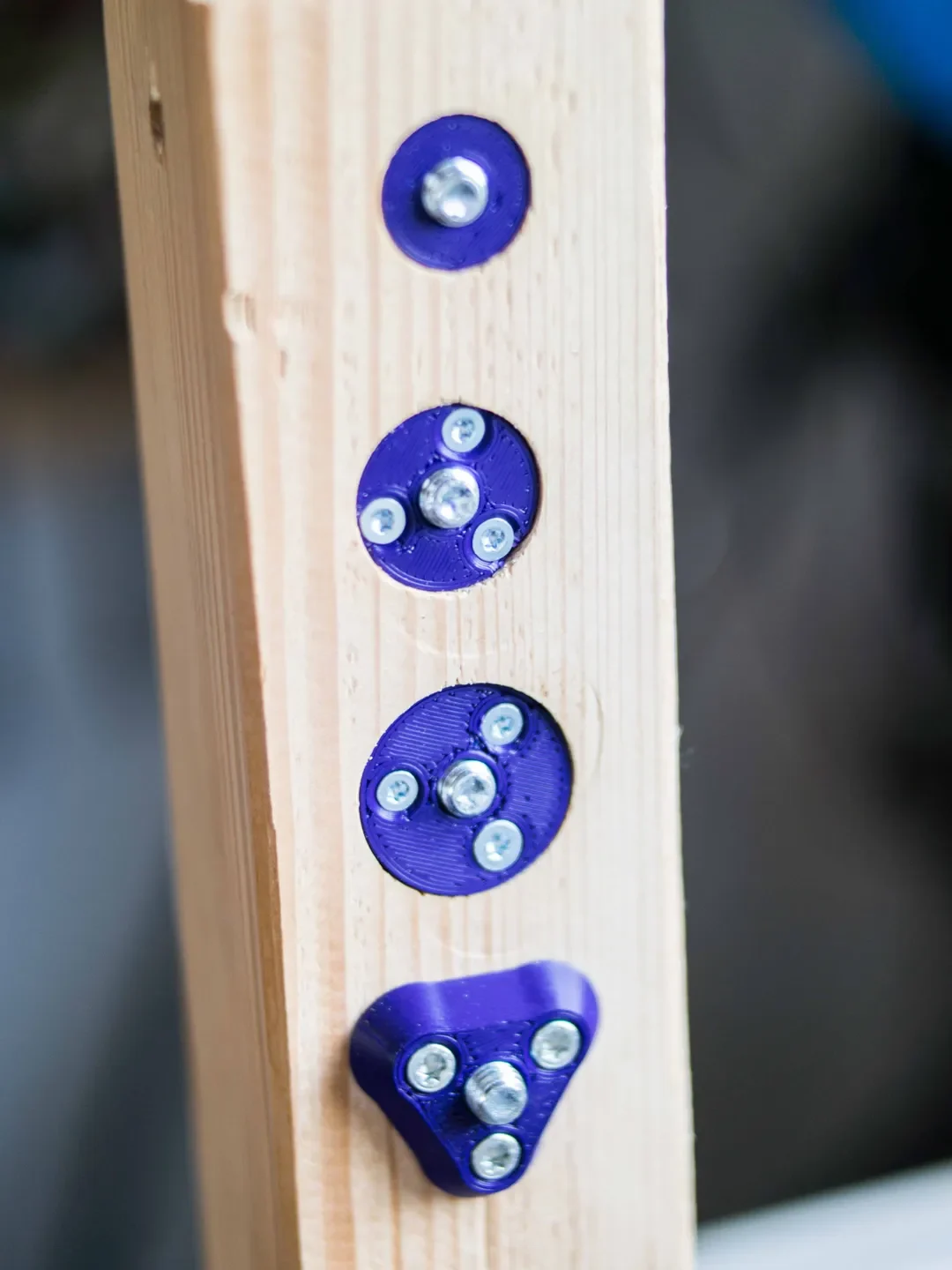

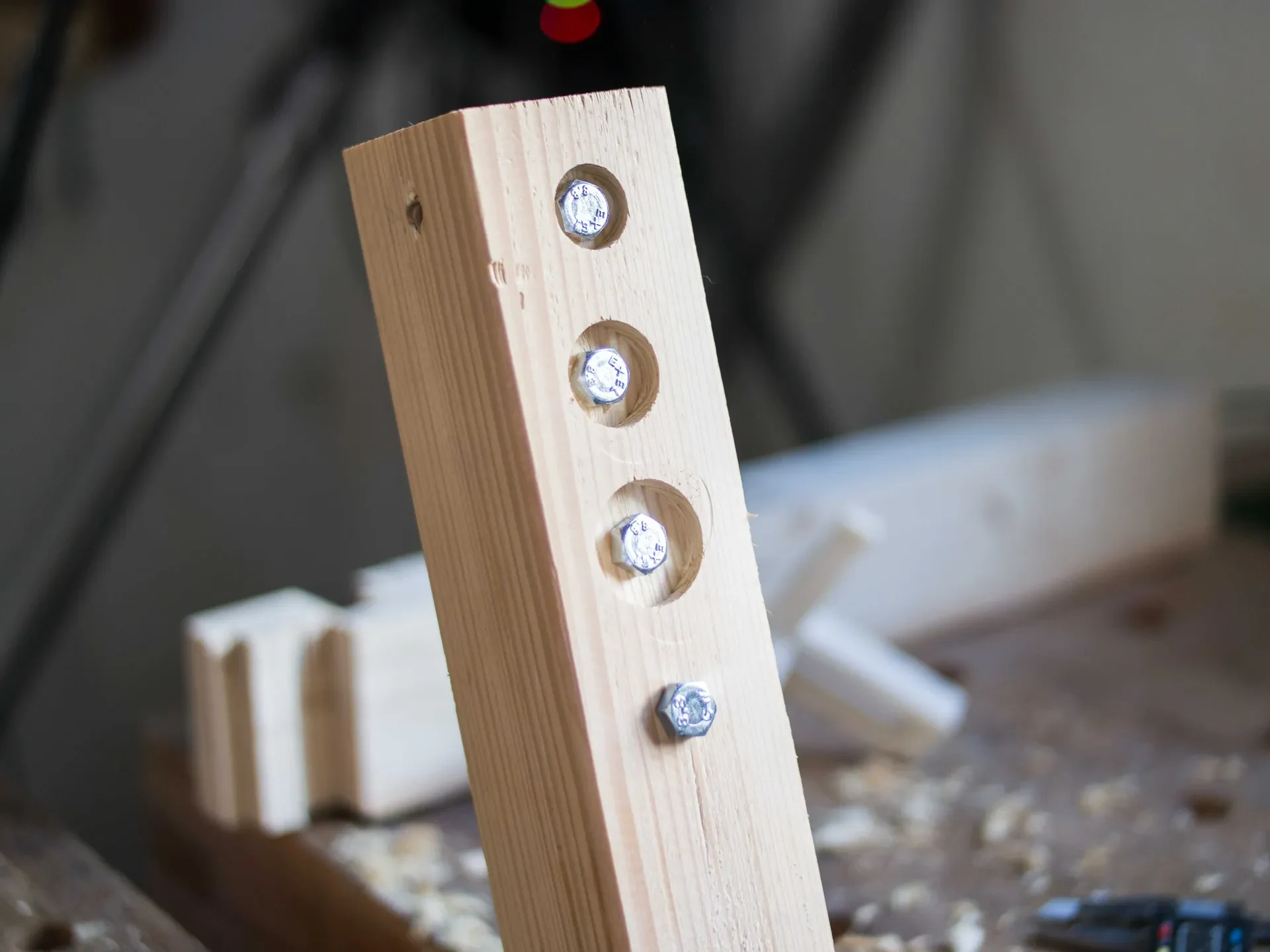

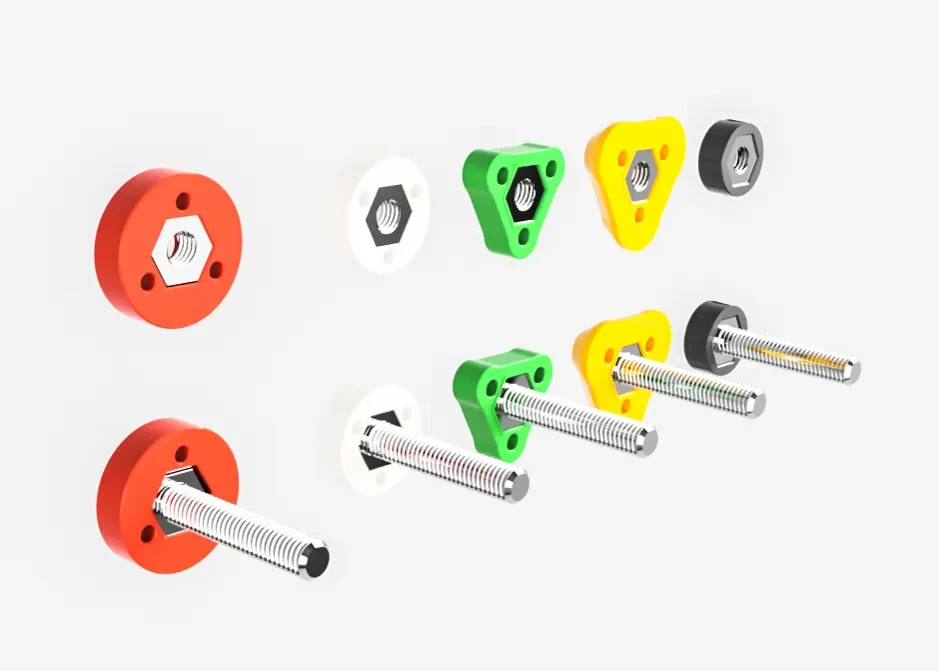

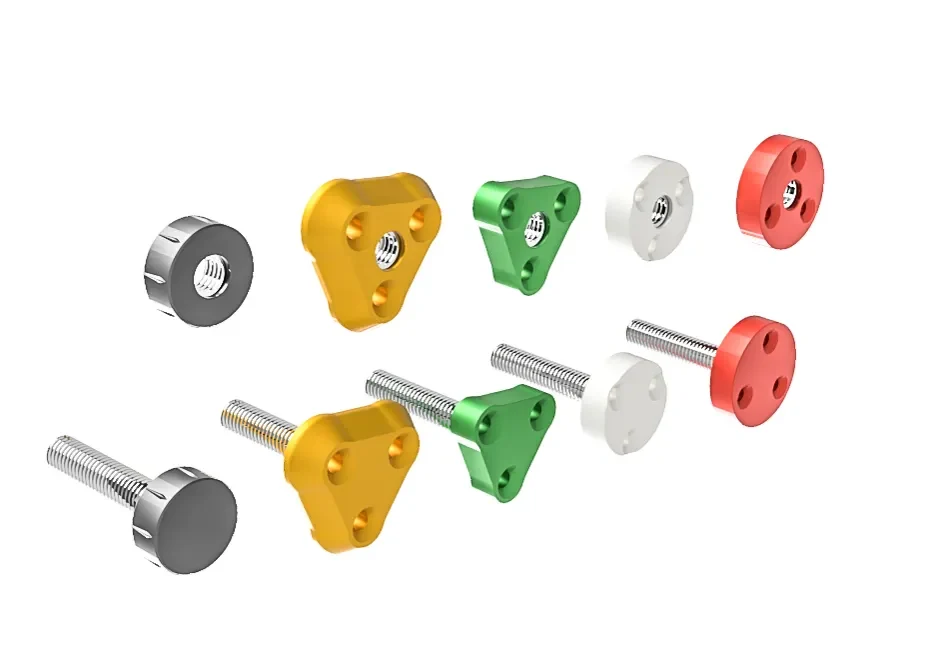

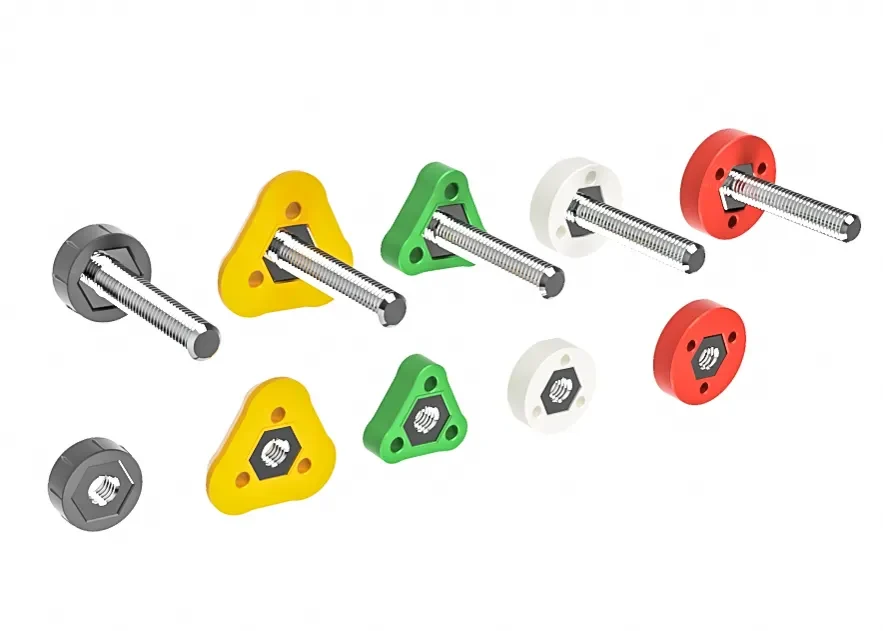

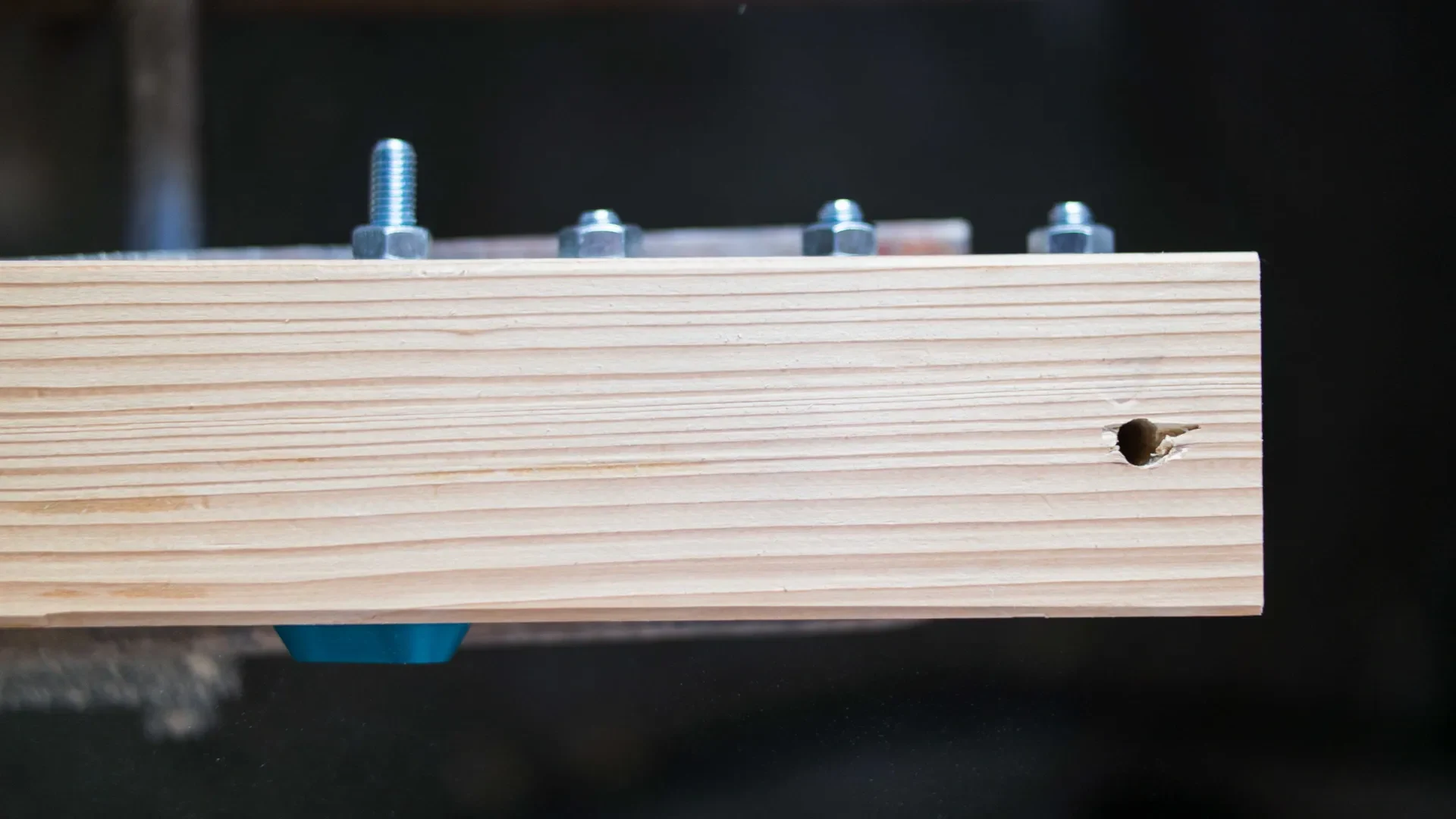

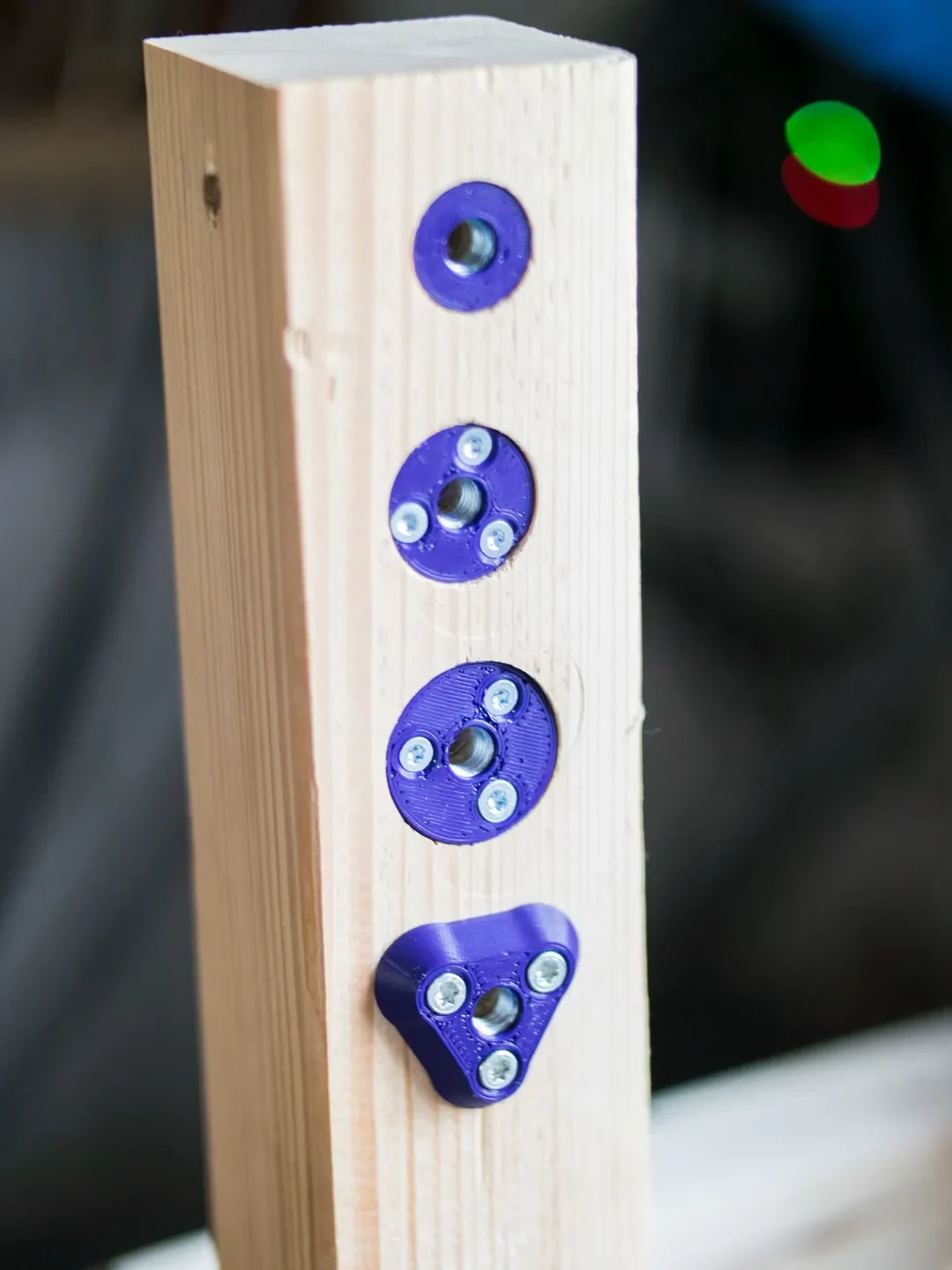

Вы можете использовать детали, чтобы закрепить гайку или винт в вашей конструкции. Если у вас есть сверло Форстнера, вы можете врезать сборку так, чтобы поверхность была плоской. Я разработал большинство деталей для отверстий диаметром 20, 25 и 30. В качестве альтернативы вы можете использовать деталь, которую можно привинтить к дереву.

В дополнение к очевидным деталям, таким как винты/гайки, вам понадобятся деревянные шурупы для всех деталей, кроме 20-миллиметровых. (Диаметр 3 — 3,5 мм)

Получайте удовольствие от создания чего-нибудь.)

Я использовал сопло 0,6 мм, 2-3 Perimeter и 25% Infiill. Все твердые материалы должны выполнять эту работу.

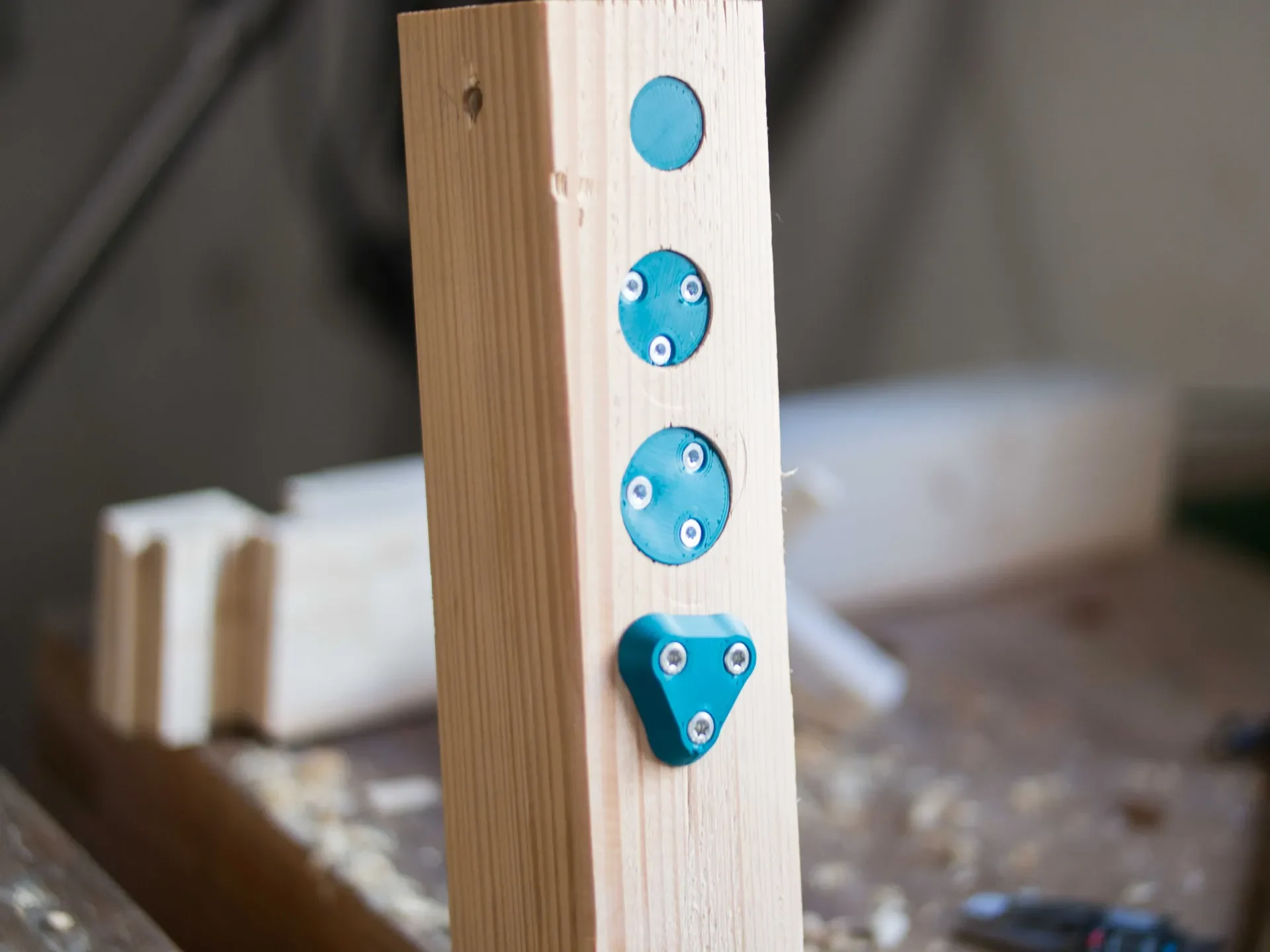

PS: Демонстрационные детали я сделал не совсем качественно и просверлил отверстия немного криво :D Пусть вас это не смущает!

Я сам использовал топовую версию в своем проекте. Так что я с нетерпением жду ваших отзывов, если другие файлы тоже работают нормально или требуют небольшой настройки ,-)

Совет по слайсеру: вы можете разделить все части файлов .stl на отдельные объекты!
