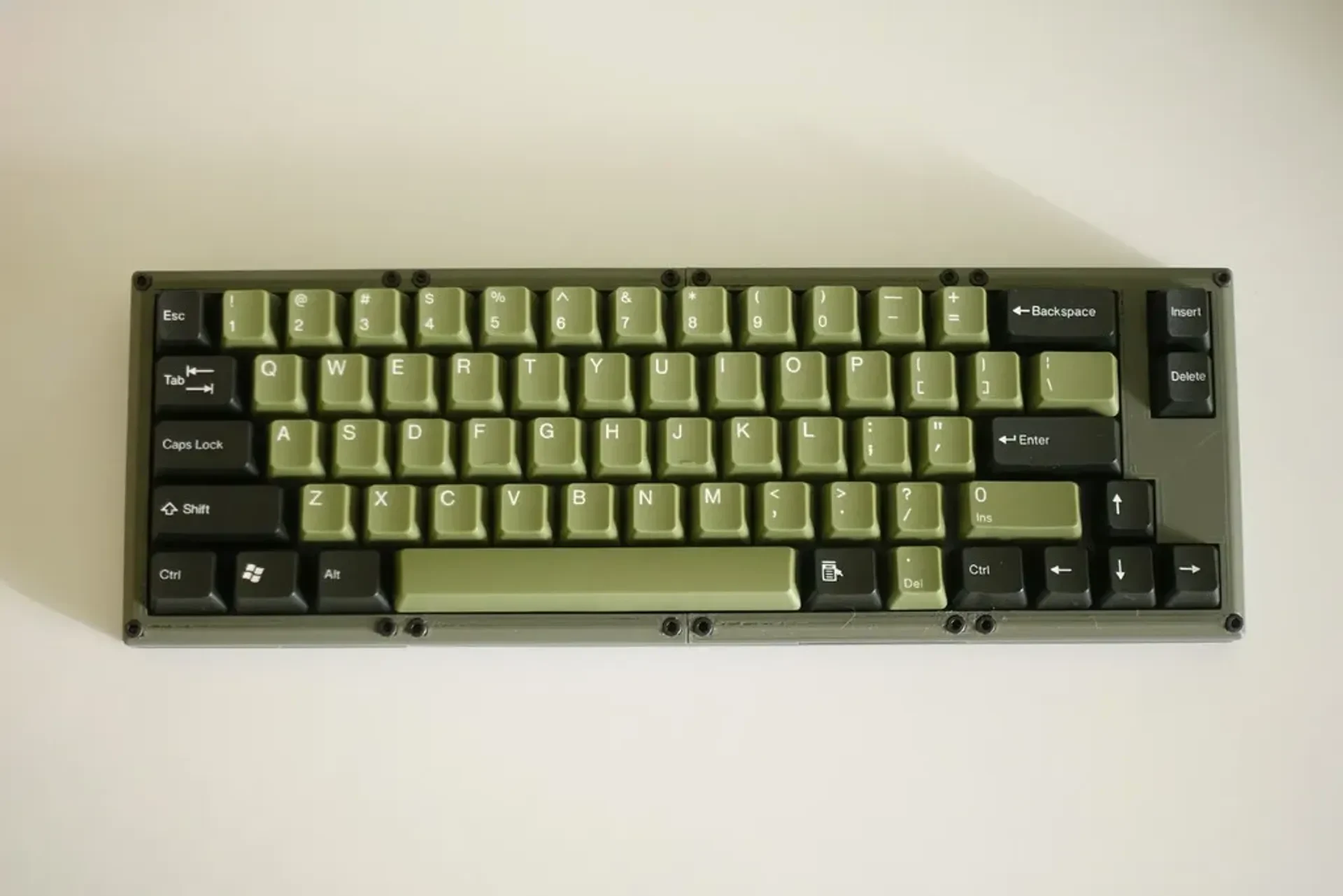

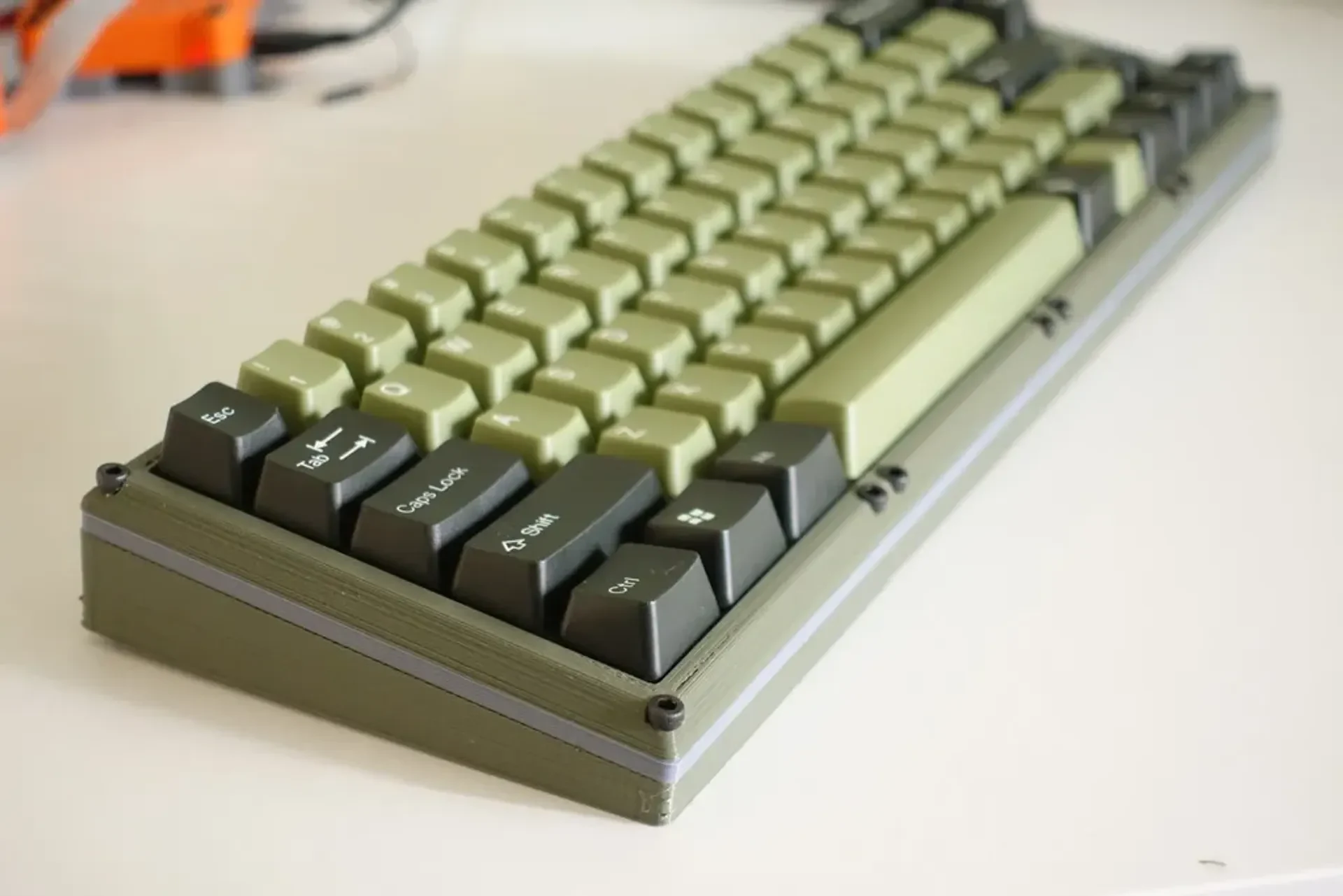

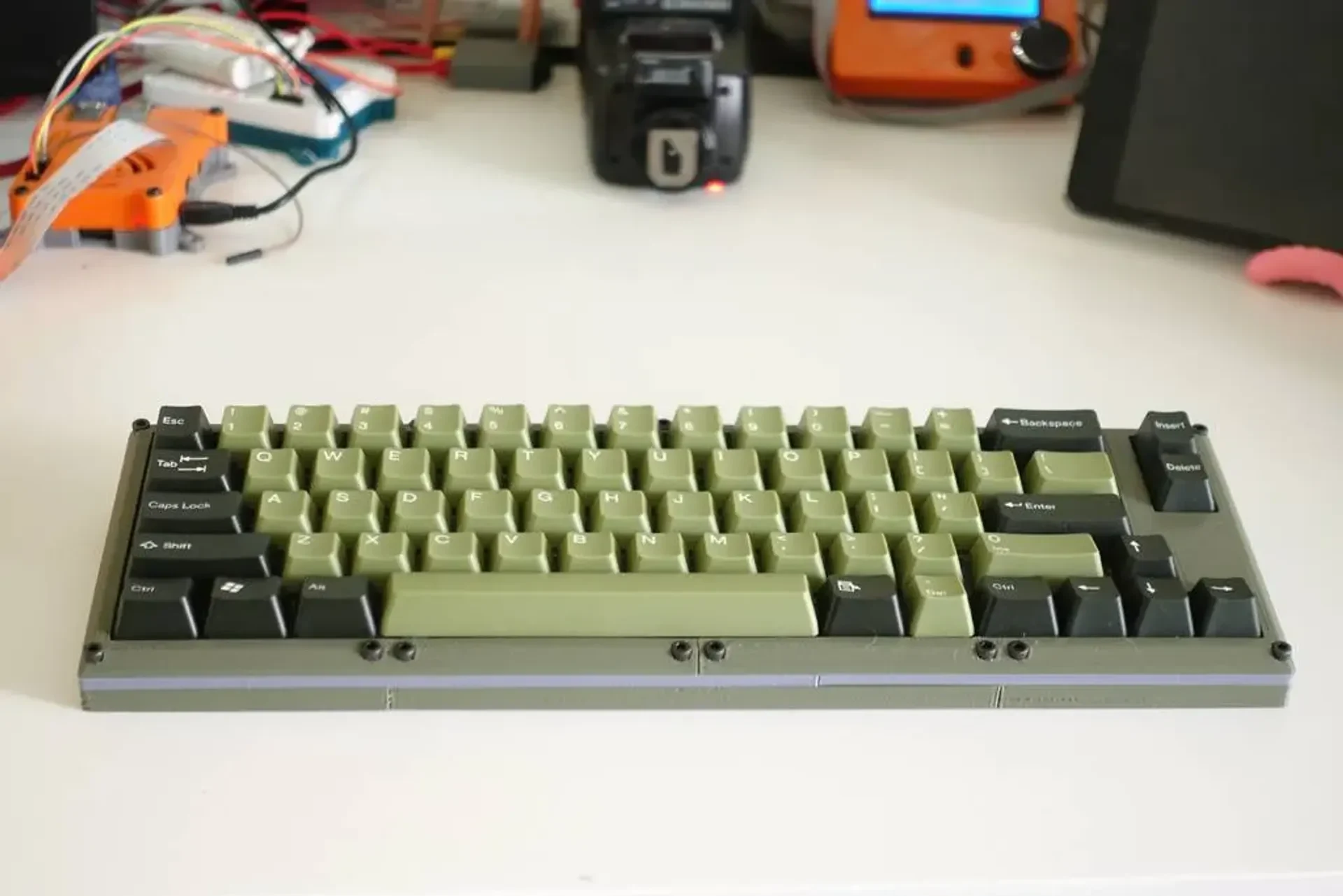

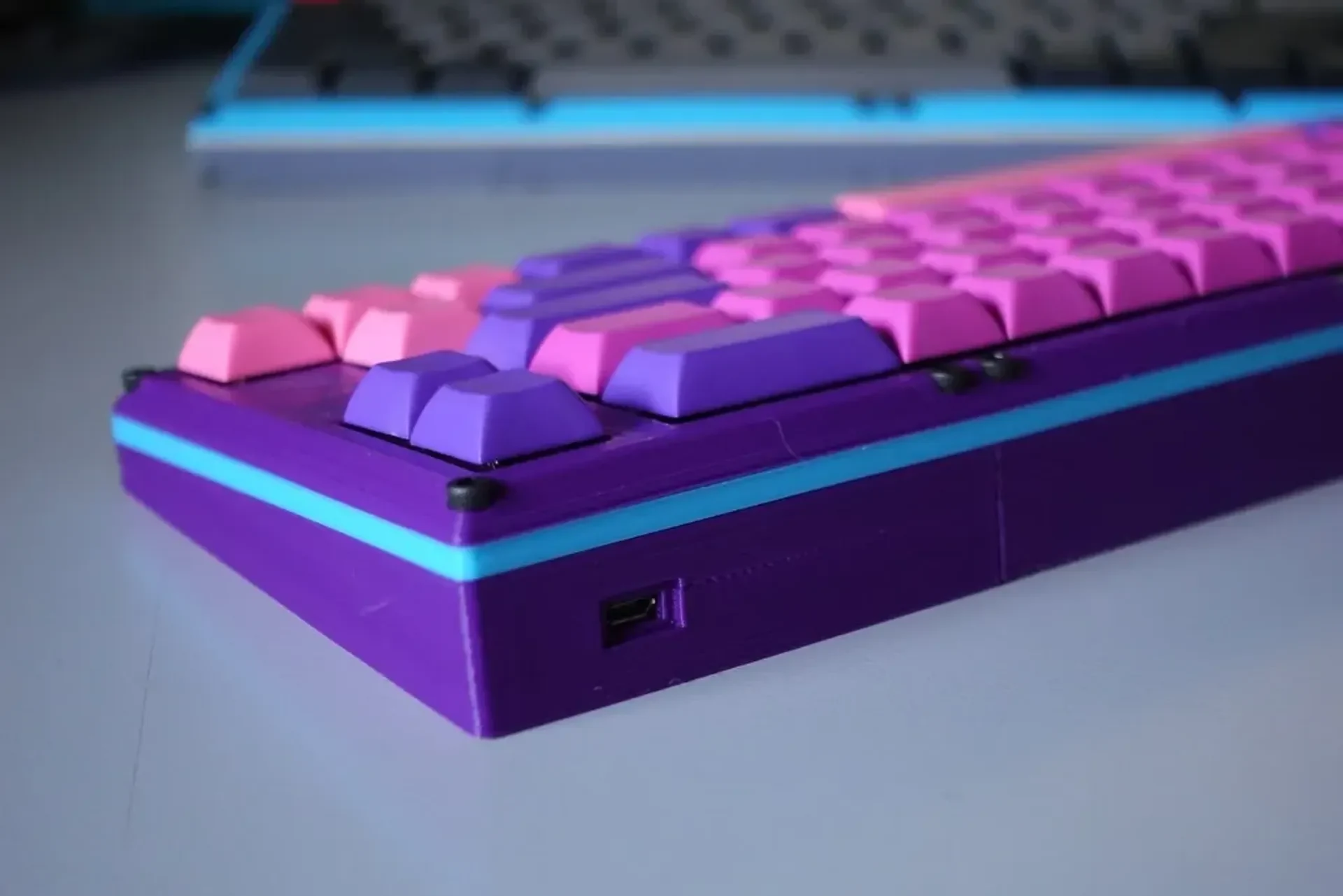

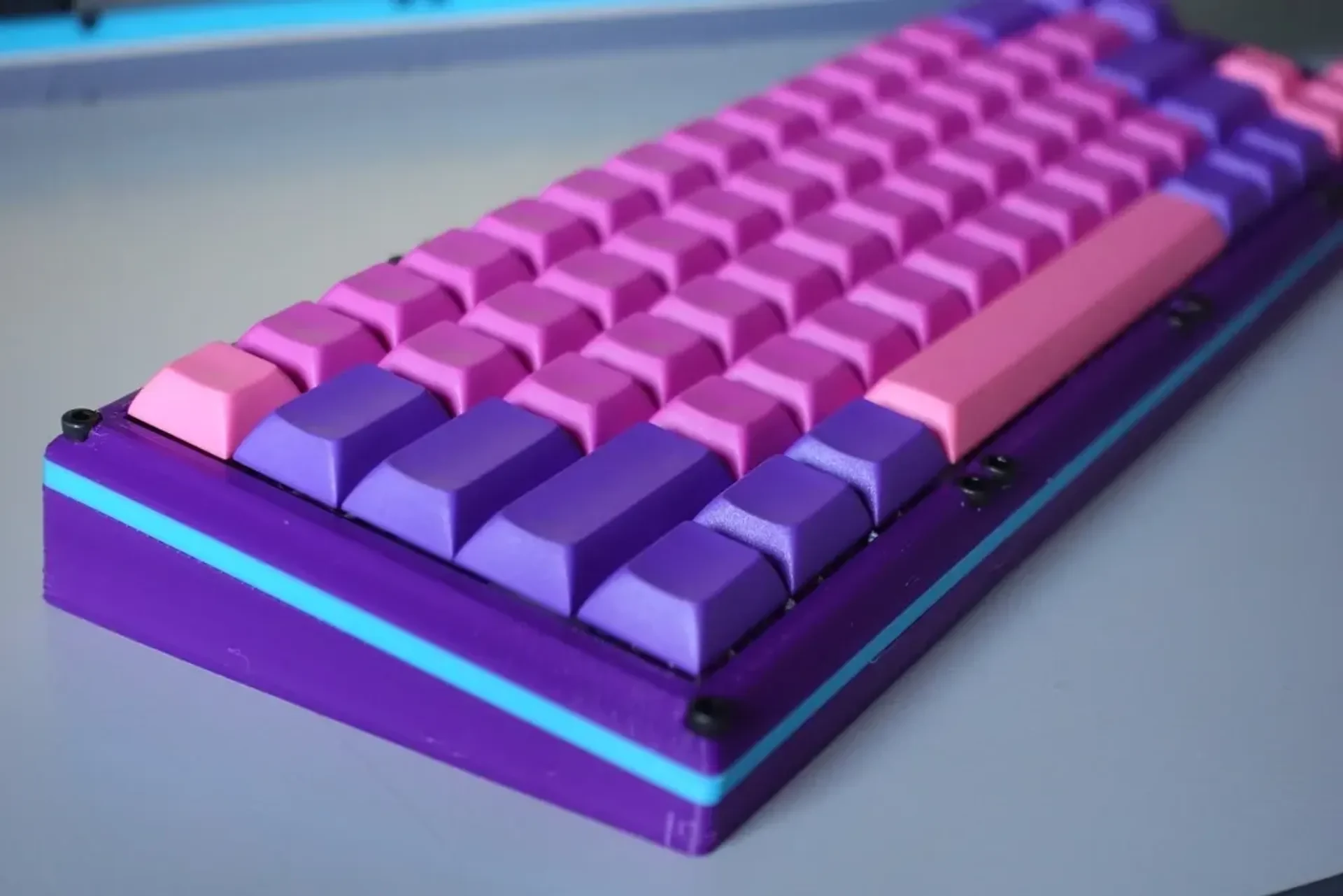

3dp fc660 v3 OLED механическая клавиатура с ручной проводкой

Вот более последняя версия этой клавиатуры с дополнительной поддержкой OLED.

Печать

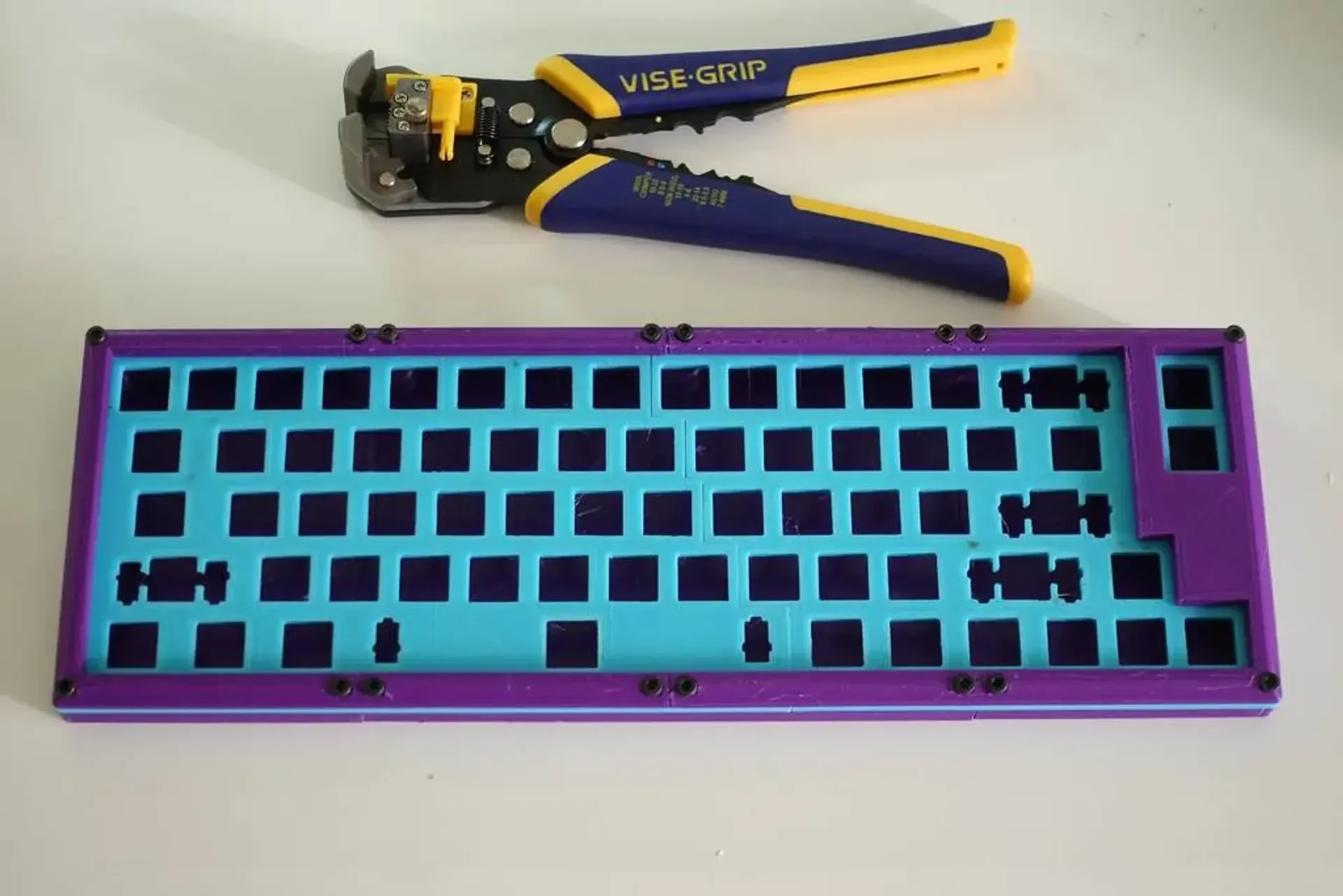

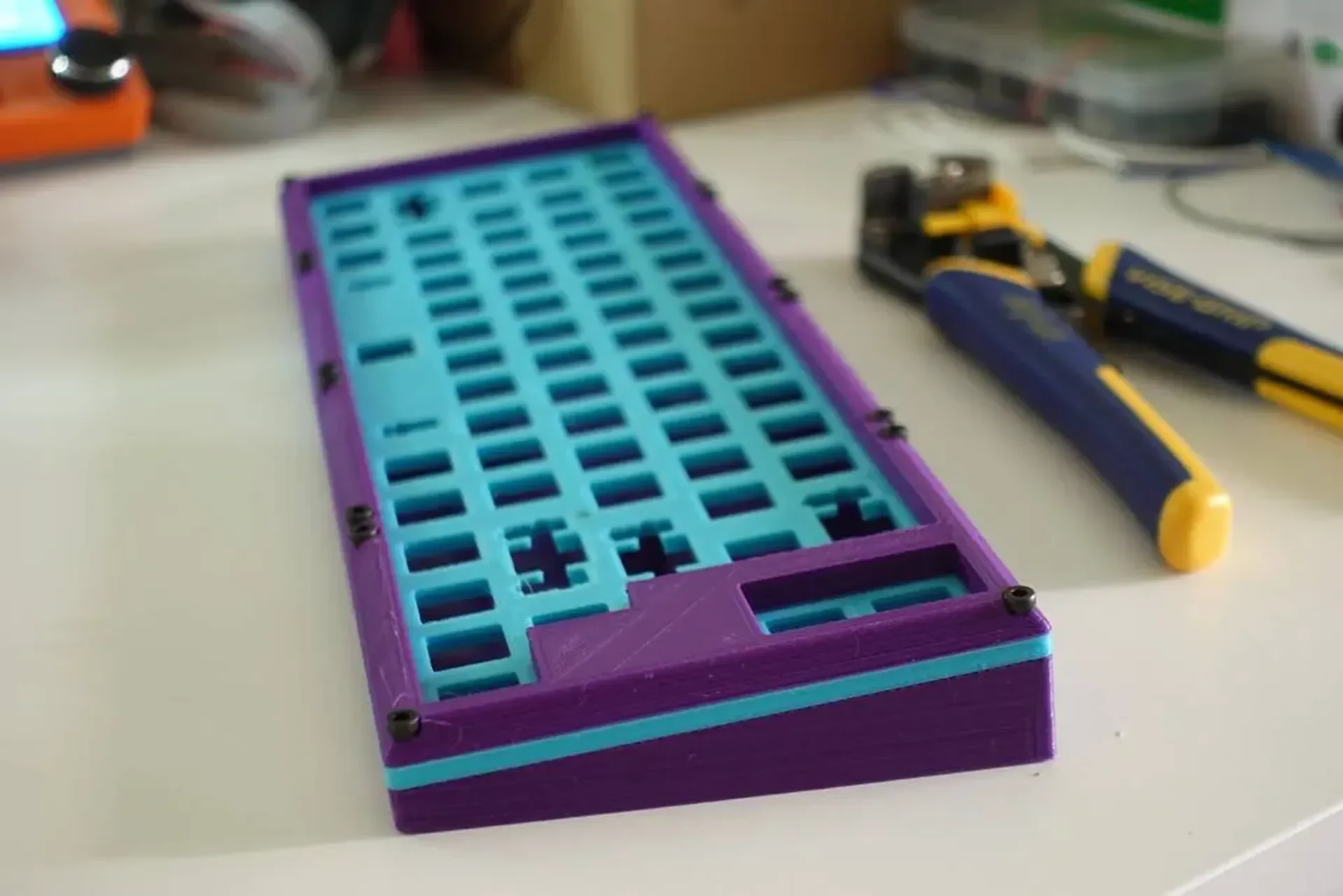

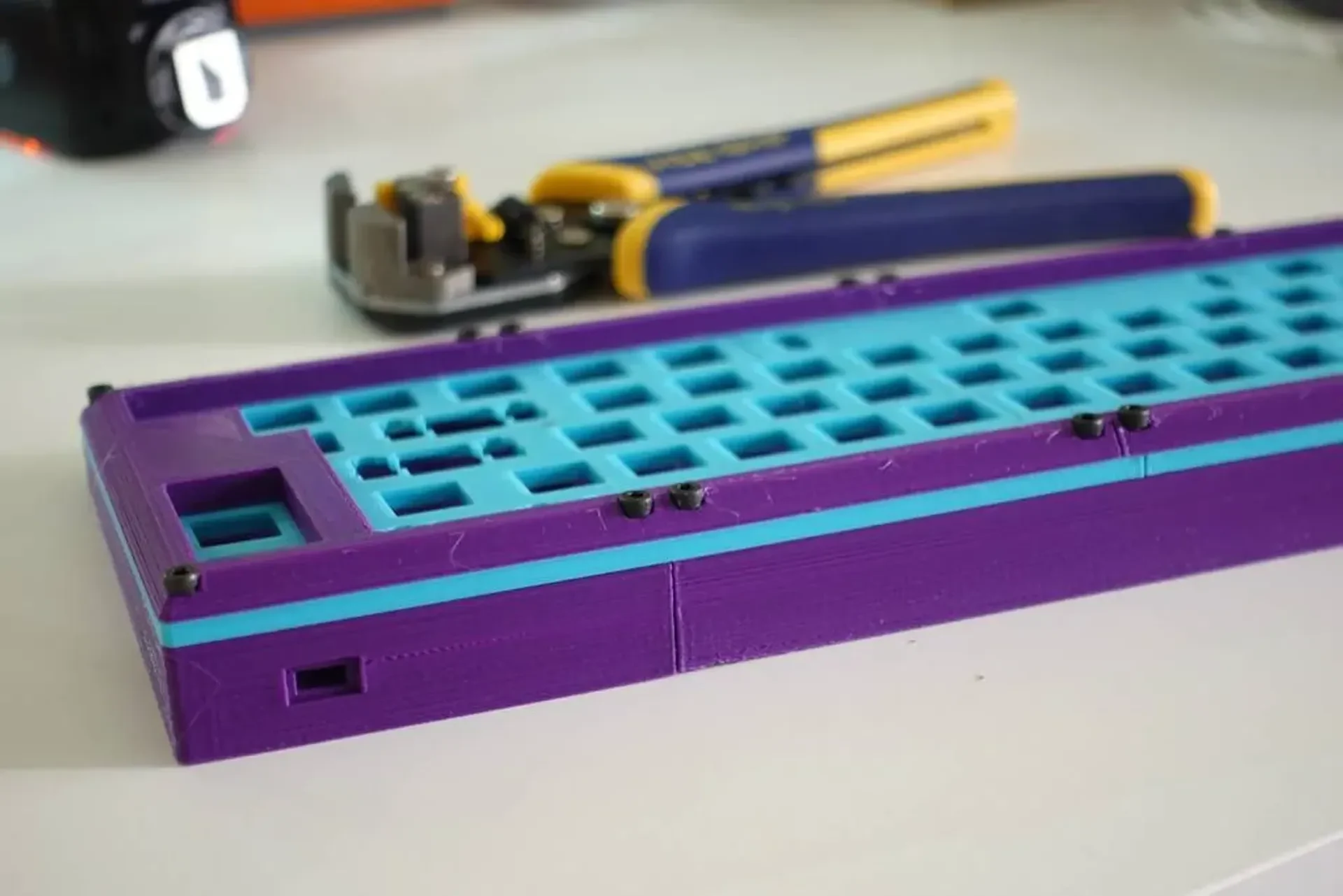

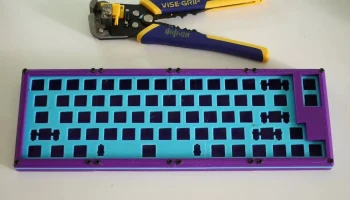

Перед печатью убедитесь, что детали правильно ориентированы. Переверните детали тарелки вверх дном, чтобы не было выступов. Что касается базовых частей, обязательно положите их на рабочую пластину ровно.

Я бы посоветовал сначала распечатать половину или небольшую часть пластины, чтобы проверить посадку переключателей. Если они не подходят, проверьте калибровку принтера или отрегулируйте размер в слайсере.

Пример журналов сборки

Удивительный журнал сборки от MattInFl

Очень аккуратная печать и пайка.
Даже внутренние провода соответствуют клавиатуре. Ух ты.
Использует матрицу версии 1

Бурное видео от Mad Mod Labs

Использует производную от этой конструкции.

Смотрите мой журнал сборки

Может не пройти через рентген в аэропорту
Части
MCU например. Teensy 2.0, Pro Micro и т. д.
66* Диодов (я использовал 1N4148)
66* Ключевые переключатели
4*2u пластинчатый стабилизатор Cherry
1 * 6,25u пластинчатый стабилизатор Cherry
Колпачки клавиш — я включил раскладку разделенной правой смены, если найти вторую смену 2,25u сложно.
(Опционально) 1 * дочерняя плата USB
8 * болт М3 16 или 12 мм и гайка
8*20 мм болт М3 и гайка
(Дополнительно) Липкие резиновые ножки.
Электропроводка

Использование Teensy 2.0, вероятно, будет самым простым, поскольку вам не придется вносить какие-либо изменения в исходный код. Вы можете скачать прошивку VIA (handwired_3dp660_via.hex) прямо с сайта и прошить.

Если вы еще не подключали клавиатуру вручную, прочтите руководство qmk по ручн��й проводке.

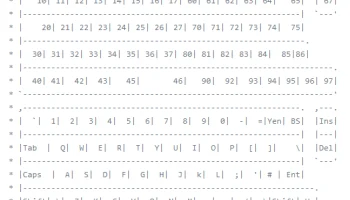

rev1 имеет ряды, идущие от одного конца платы к другому, что упрощает проводку, но вам понадобится 21 контакт, что ограничивает вас Teensy2.0. См. электрическую схему Gooberpsycho. Teensy не намного дороже Pro Micro, поэтому я бы посоветовал именно этот.

rev3 имеет строки, которые разделяются посередине доски. Подключение немного более запутанное и, возможно, ��апутанное, но для этого требуется всего 18 контактов, что возможно на Arduino Pro Micro.

Прошивка

Пожалуйста, прочтите документацию qmk о том, как настроить среду сборки qmk.

Журнал изменений
Обновление 17 октября 2021 г.

С момента публикации этого проекта в qmk было внесено изменение, которое теперь использует файлы json для определения раскладки клавиатуры и подключения. Пожалуйста, проверьте файл JSON, в котором определены макет и контакты. Опять же, рассмотрите версию 1, если вы используете коммутационную плату большего размера, например, Teensy 2++.

Я также обновил дизайн, чтобы в нем можно было разместить коммутационную плату mini-B.

Обновление 28 ноября 2021 г.

Загружена прошивка подсказки_66_rev4_via_teensy2pp.hex, которая включит VIA, если вы использовали Teensy2++ и подключили его как rev3.

Обновление 29 ноября 2021 г.

В комплекте пластина с правым разделенным сдвигом.

Вакидзаси 40

Обратите внимание на эту клавиатуру и найдите что-нибудь поменьше. Прошивка существует с VIA-совместимостью.
