Нажмите! Конструктор, который можно распечатать дома :)
В детстве провел бесчисленные часы, строя машины, американские горки, пауков, катапульты, лодки, планеры, мосты… что угодно… из кусочков пластика, которые соединяются вместе, я подумал, что было бы интересно попробовать создать конструктор, который можно распечатать дома.
Это было!
Совместное:
Это была основная задача: сделать что-то, что будет хорошо держаться, защелкиваться и выдвигаться с разумной силой, массивным и жестким, печатать без подставок И (это большой размер и, следовательно, колпачки) не требует сверхжестких допусков, которые требуются для имеющихся в продаже пластиковых сборочных комплектов (lego / k'nex).

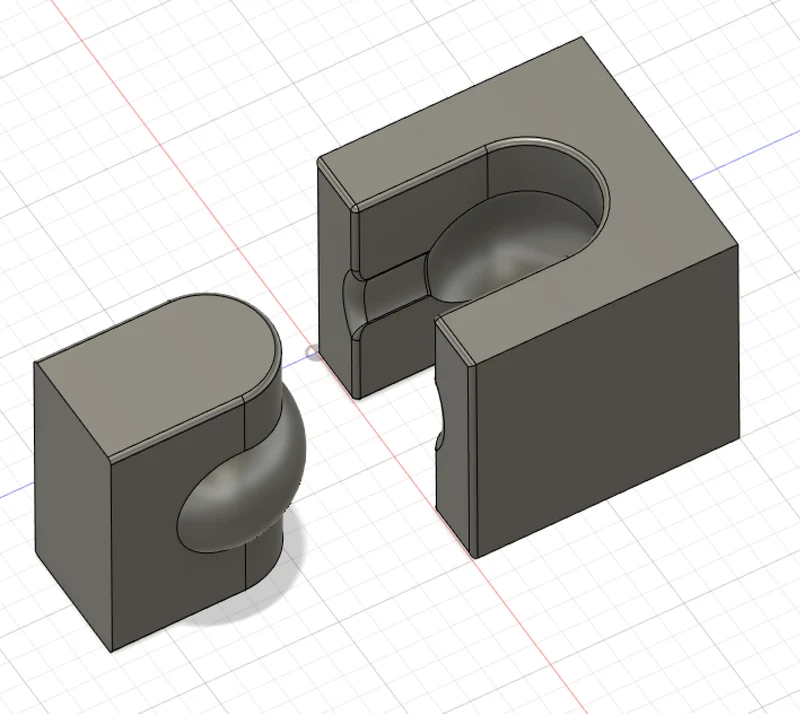

Решением стало 10-миллиметровое шаровое соединение, шар сохран��ет напряжение в соединении, в то время как вертикальные секции обеспечивают прочность соединения на скручивание, линии слоев перпендикулярны соединению для максимальной прочности!

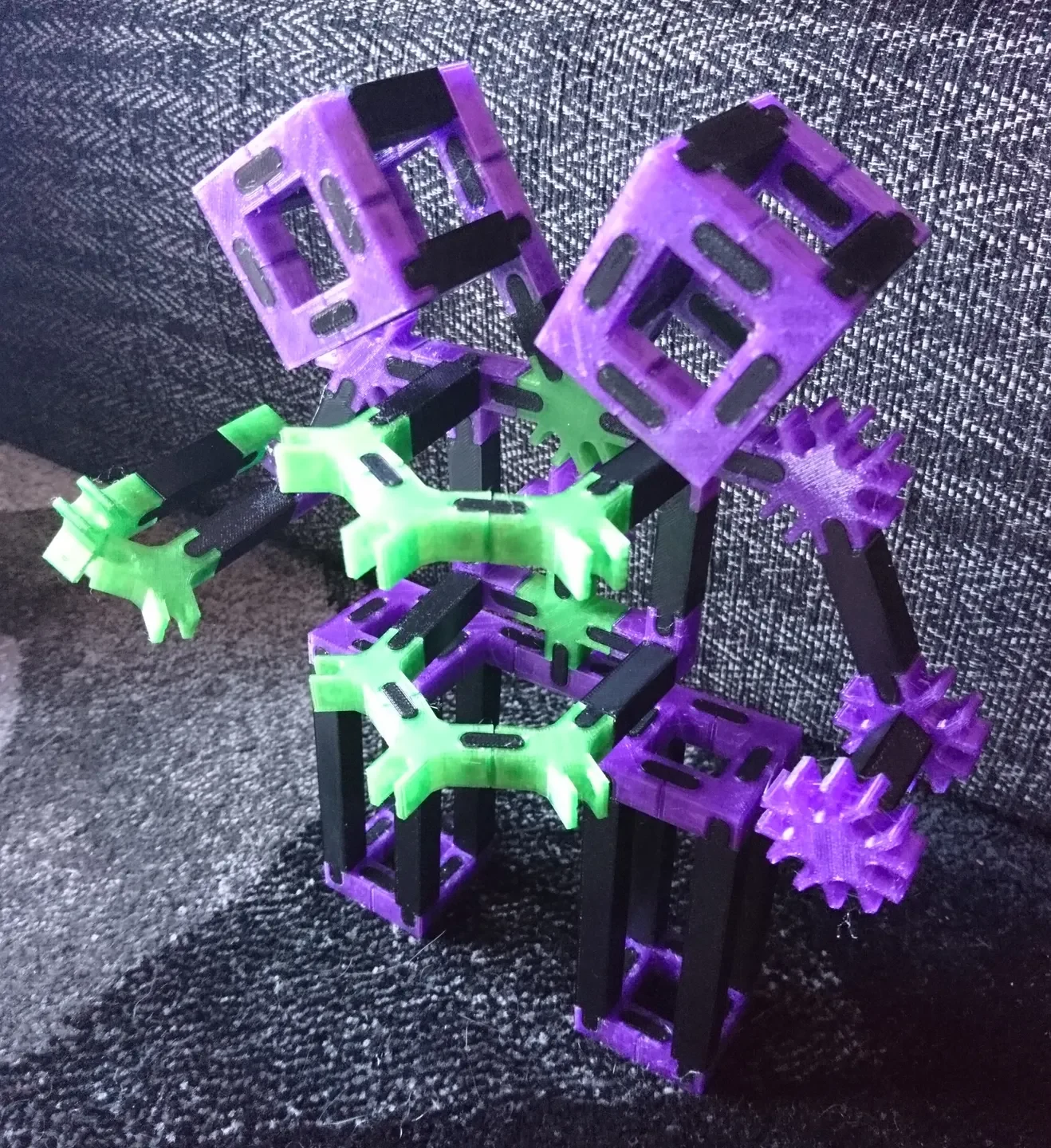

С прямыми углами, угловыми деталями, 3-мя 4-х и 6-ходовыми ступицами, а также Y-образными деталями ваше воображение — предел...
… и у меня есть еще идеи по функциональности:
Шарнирные соединения с печатью на месте.
Скользящий квадратный вал с U-образными деталями.
Соединение трехмерных соединений (подумайте обо всех +- всех трех декартовых осях)
Частичные подшипники, напечатанные на месте.
Распечатать инструкции
Печать плоской, безликой стороной вниз, подставки не требуются.
Я использовал:
PETG (он скользкий и гнется)
Высота слоя 0,15 мм
2 периметра
15% заполнение
5 верхних и нижних слоев
Проверьте подключение на принтере, распечатав прямой и тройник, щелкнув и отщелкнув их несколько раз — первый раз всегда самый сложный.
Если соединение слишком тугое, просто уменьшите ширину прямой на 2%.
Е��ли соединение слишком свободное, просто увеличьте ширину прямой на 2%.
