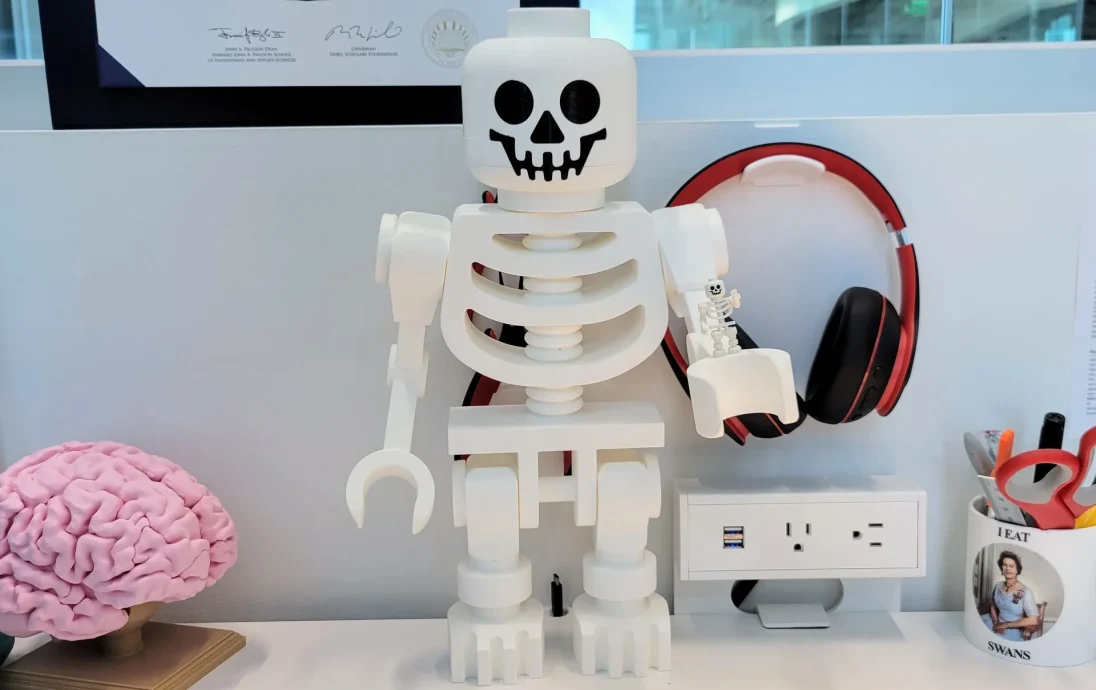

Lego скелет (масштаб 10:1)
Это большой скелет, вдохновленный скелетом Lego. Если вы хотите узнать больше об этом проекте или увидеть больше фотографий, посетите мою страницу документации по проекту. Это также доступно на Thingiverse.

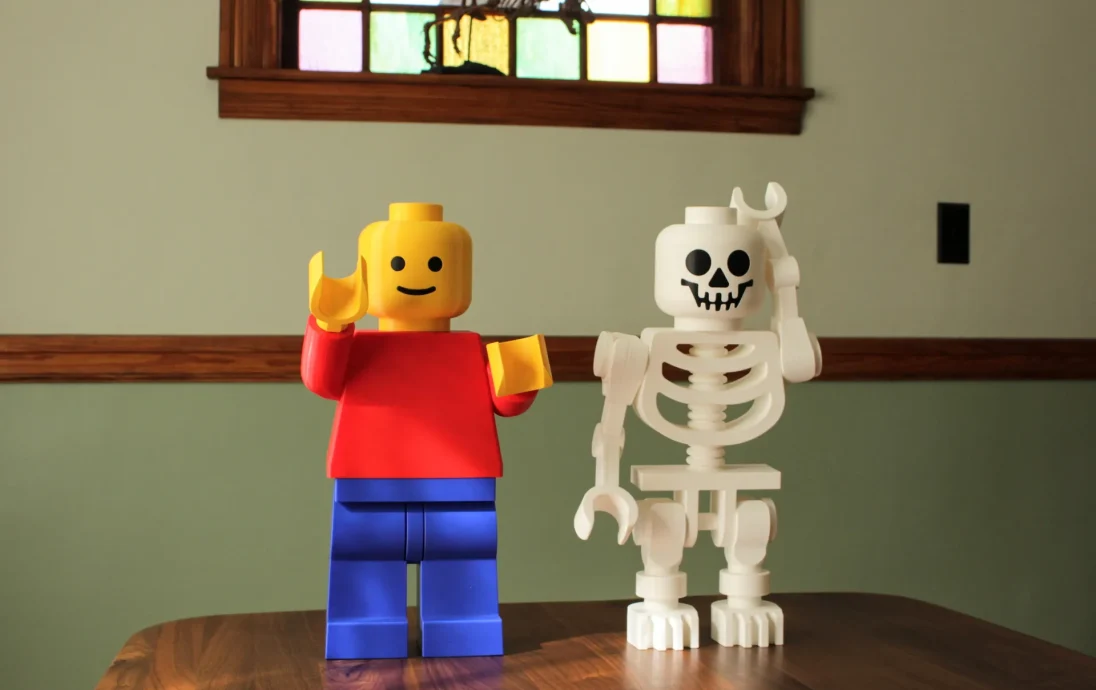

Если вам понравилась эта модель, взгляните на полную минифигурку!
Меня не устраивали существующие в сети модели скелетов. На Thingiverse была модель, но она имела STL очень низкого разрешения (нап��имер, у кругов было 16 сторон), и изначально она была разработана для модели 1:1. Нашёл на GradCAD пару отличных моделей от Yauhen — Lego Skeleton Minifig Fantasy Era и Classic Lego Skeleton. В их число входили файлы STEP и SLDPART, поэтому я мог легко изменить их и экспортировать с достаточно высоким разрешением для печати.

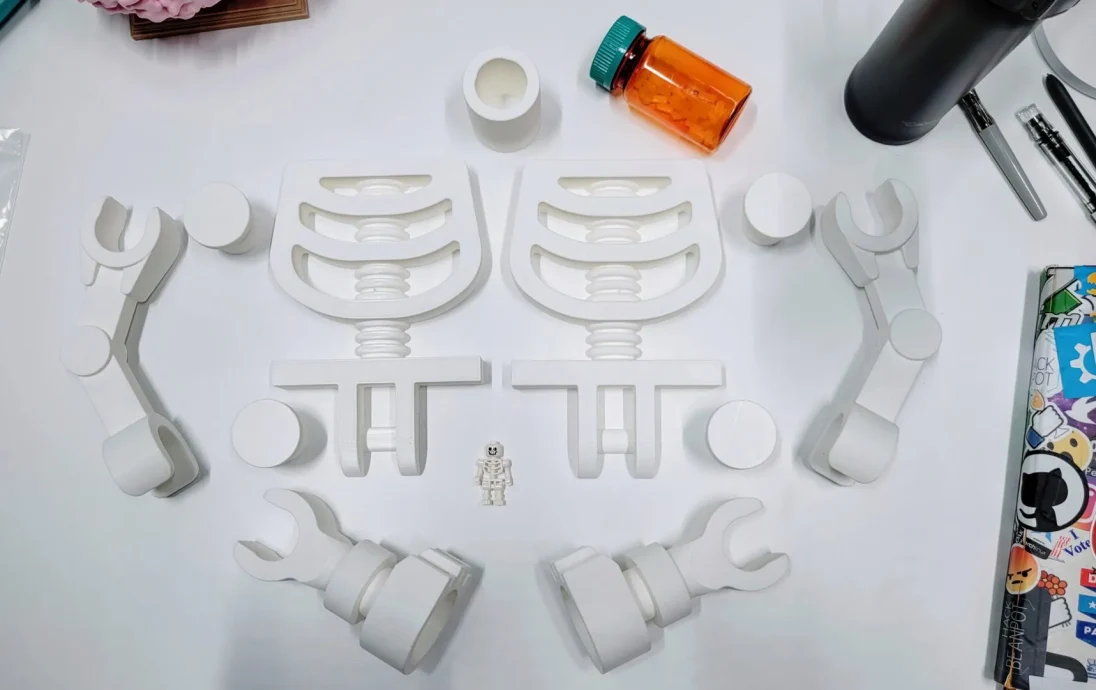

Минифигурки предназначены для литья под давлением, а не для 3D-печати, поэтому сложно понять, как разбить модель, чтобы минимизировать объем поддержки (и, в свою очередь, улу��шить качество поверхности деталей). Вот почему в этом принте так много частей. Я также постарался убедиться, что детали можно напечатать с максимальной ориентацией печати. Наконец, мне пришлось отрегулировать допуски деталей, чтобы они соединялись друг с другом как большие детали, напечатанные на 3D-принтере. Я потратил много времени на прототипирование этой модели, поэтому надеюсь, что она подойдет и вам!
Он предназначен для печати в размере заданных файлов STL: в 10 раз больше, чем минифигурка Lego. Если вы увеличите или уменьшите масштаб, я не могу гарантировать, насколько сохранятся допуски. Если людей интересуют другие размеры, я могу проверить допуски (и отрегулировать размеры штифтов) и предоставить их.
Если вы хотите внести какие-либо собственные изменения (включая изменение масштаба), вот файлы дизайна в OnShape. Вам понадобится учетная запись OnShape, но доступен бесплатный уровень для хобби.
Обновление от января 2022 года: теперь есть дополнительные файлы, которые разбивают туловище на несколько частей (с большим количеством контактов!), чтобы оно помещалось на небольших принтерах, таких как Prusa Mini, в 100% масштабе. Подробнее см. ниже в разделе «Печать заметок». Новые файлы находятся в папке «Разбитый торс».
Печать заметок
Если вы печатаете с использованием файлов 3MF (рекомендуется), вам потребуется распечатать: (Здесь уже настроены все поддержки)
2x рука.3мф
2x ног.3мф
2x туловище-туловище-половина.3мф
1х корпус-шея-4х-таз-плечо.3мф
1x разъем-контакты.3мф
Начальник ММУ:
1х головка-ммму.3мф
Голова как отдельные части:
1x голова-череп отдельно.3мф
1x голова-лицо-разд.3мф
Если вы печатаете напрямую с помощью STL, вам потребуется распечатать: (Поддержка не требуется, за исключением особо оговоренных случаев)
2x рука-верхняя рука.stl
2x рука-нижняя часть руки.stl
2x рука-кисть.stl
2x leg-foot.stl (требуется только опора для кровати)
2x нога-икра.stl
2x нога-бедро.стл
2x тело-торс-половина.stl
4x тело-таз-плечо.stl
1x тело-шея.stl
50x разъем-pin.stl
Если вы печатаете череп и лицо вместе с пом��щью MMU (или аналогичного):
1x голова-череп-mmu.stl
1x голова-лицо-mmu.stl
Если вы печатаете череп и лицо отдельно (или не печатаете вставку лица):
1x head-skull-top-separate.stl (требуется вездешняя поддержка)
1x head-skull-bottom-separate.stl (требуется поддержка только кровати)
1x head-right-eye-separate.stl (необязательно, требуется поддержка только в постели)
1x head-left-eye-separate.stl (необязательно, требуется поддержка только в постели)
1x head-nose-separate.stl (необязательно, требуется поддержка только кровати)
1x head-mouth-separate.stl (необязательно, требуется поддержка только кровати)
Если вы печатаете на принтере меньшего размера, который не может вместить весь туловище (включая Prusa Mini), есть альтернативная версия, которая разделяет туловище на две части, соединенные дополнительными 4 контактами. Вместо печати body-torso-half.stl распечатайте файлы, находящиеся в папке «Разделенный туловище» ниже:
2x корпус-туловище-полуверхний.stl
2x тело-туловище-полунижнее.stl
4x Connector-pin.stl (находятся в основной папке «STL»)

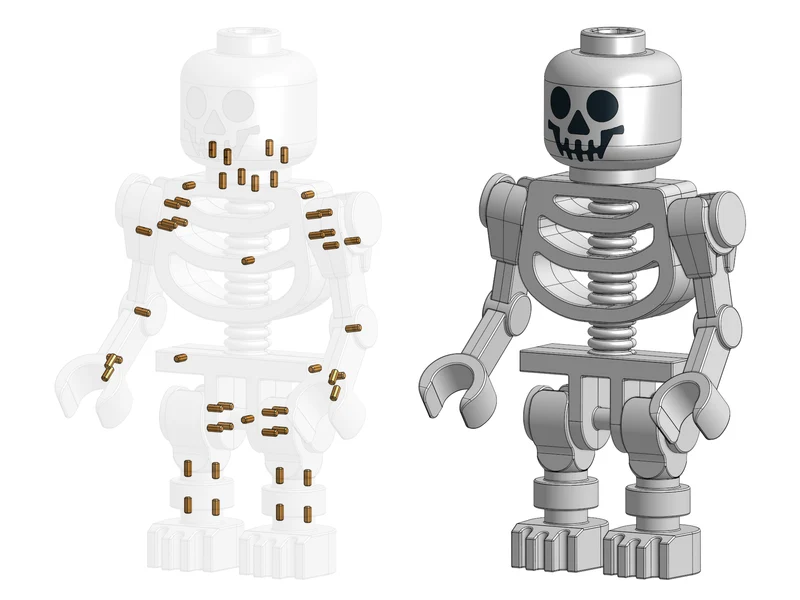

Основное назначение булавок — выравнивание деталей при их склеивании. Чтобы это работало, штифты должны вставиться в соответствующие отверстия. Прежде чем печатать все штифты, убедитесь, что они плотно прилегают! Если нет, увеличьте или уменьшите ширину и высоту по мере необходимости, чтобы они соответствовали отверстиям. Не масштабируйте
