Лайтбокс Лего Дизайн

Добро пожаловать,

Если вам понравилась моя модель, пожалуйста, поддержите меня, поделившись своей маркой и поставив лайк. Чтобы получить информацию, тесты нити и многое другое о 3D-печати, посетите мою домашнюю страницу или присоединяйтесь к моему каналу продаж нити. Посмотрите мои модели :)

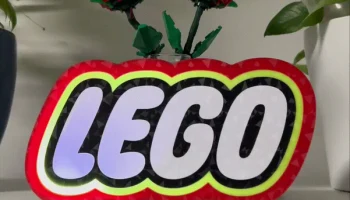

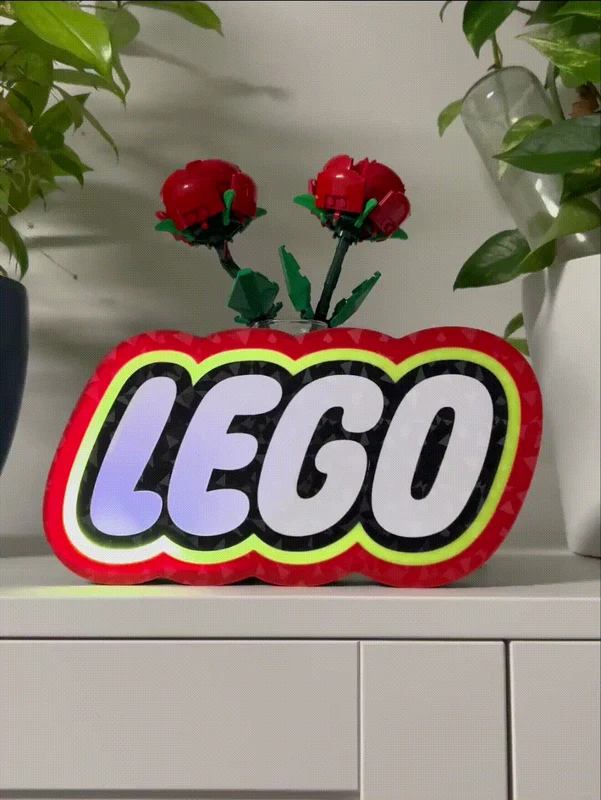

Я переделал знаменитый логотип Brick в лайтбокс. Я не остановился только на коробке; Я также сделал для него идеально подходящую основу. Это позволяет хранить микроконтроллер внутри и использовать разъем USB-C сзади для его подключения.

Это первый из серии, вдохновленной этим дизайном логотипа. Оставайтесь с нами и подписывайтесь, чтобы узнать больше

Особенности

Печатная направляющая для светодиодов шириной до 10 мм.

Светодиоды направляются непосредственно от основания и внутрь него.

Основание можно закрепить самоклеящимся дверным бампером.

Для питания лайтбокса можно использовать обычную розетку USB-C. Красивый световой короб!
Рекомендация

Для материала

Используйте тот материал, который вам больше нравится. Я использовал PLA:

Черный: Bambu Basic PLA или Sunlu PLA+*
Красный: Sunlu PLA+* красный
Желтый: Sunlu PLA+ чистый желтый* (редкий цвет)
Белый: матовый PLA Bambu

Для светодиодов

Доступно множество вариантов. Я сделал несколько коробок: с программируемыми светодиодами RGB и ESP32, а также с чисто холодными белыми с��етодиодами COB. Обе версии работают от напряжения 5 В через USB-C. Если пайка вам не по душе, вы можете использовать набор светодиодов от Bambulab, в который входит все необходимое, включая пульт дистанционного управления.

COB LED Я использовал: BTF COB LED холодного белого цвета (Amazon* | AliExpress*)
RGB-светодиод я использовал: BTF WS2812 ECO 60 пикселей/м (Amazon* | AliExpress*)
Печать

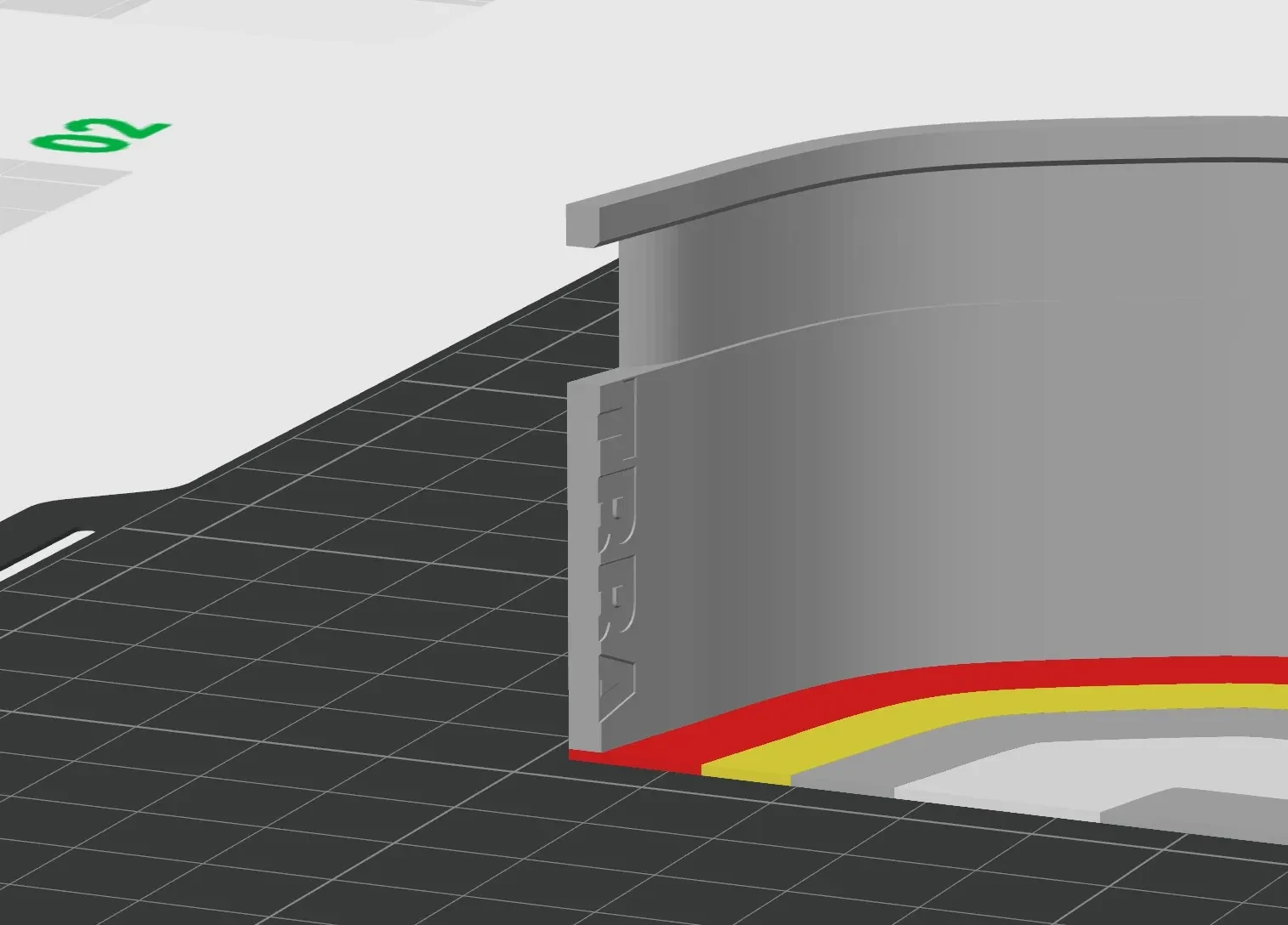

Вам нужно распечатать три пластины. Начиная с Таблицы 1 и Таблички 2, это основные части всего устройства. Табличка 1 — логотип со стенками коробки. Будьте осторожны и очистите сопло и печатную платформу перед началом печати. Табличку 2 легко распечатать; это просто крышка/задняя пластина коробки.

Пластины 1 и 2 — это световой короб и крышка.

Пластина 3a предназначена для разъема USB-C. Вы можете приобрести его на Amazon*, AliExpress (здесь* или здесь*) или в любом другом розничном магазине.

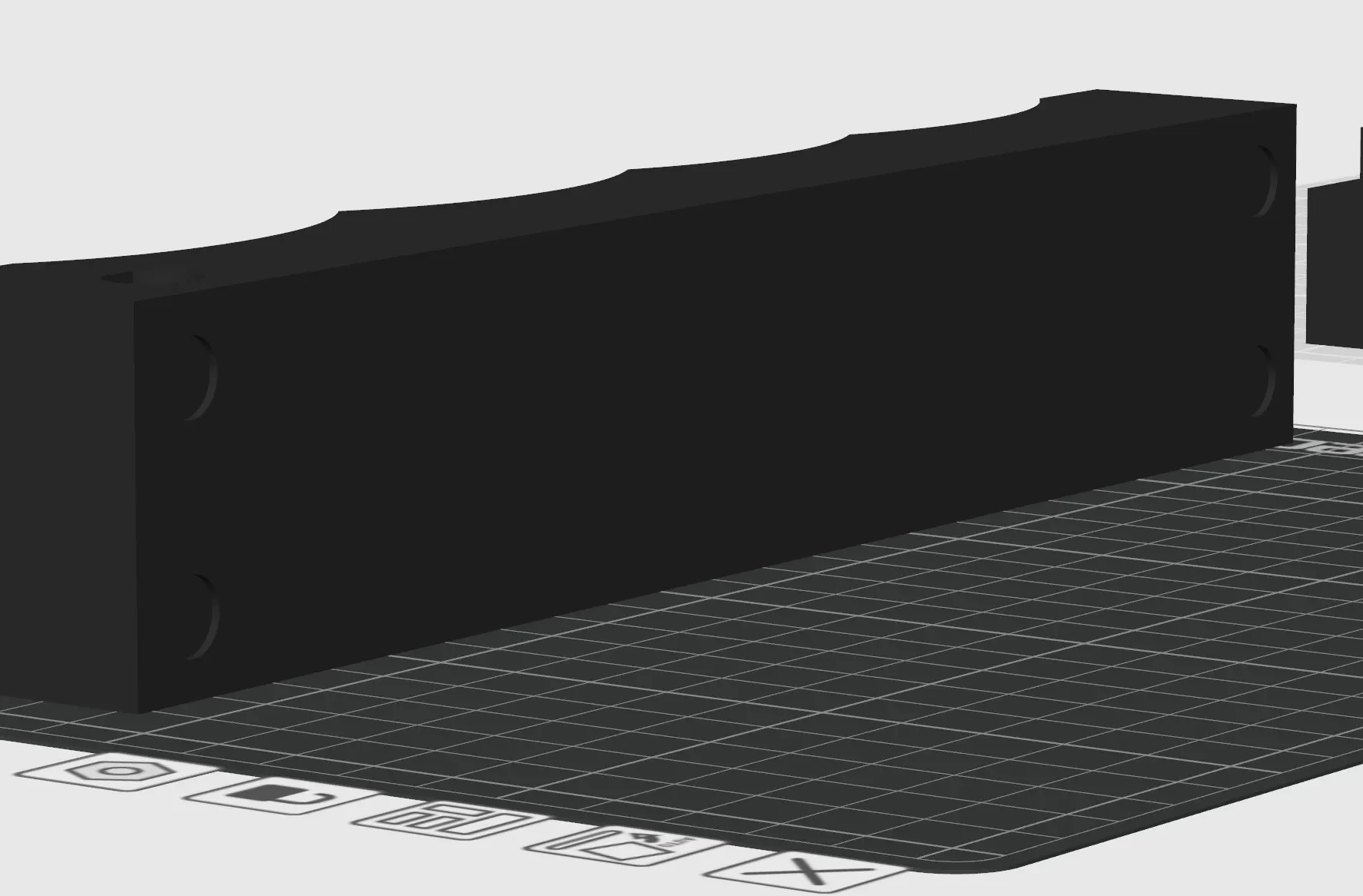

Основание разделено на 2 части, поэтому поддержка не требуется.

Спецификация материалов
Вам понадобится примерно 70 см любой светодиодной ленты, которая вам нравится, а также источник питания по вашему выбору.
Кроме того, потребуется кусочек алюминиевой фольги с клеевым карандашом или алюминиевая лента*.

Необязательно:

Разъем USB-C. Вы можете приобрести его на Amazon*, AliExpress (здесь* или здесь*) или у любого другого поставщика.
Суперклей (если вы хотите навсегда заклеить коробку).
Самоклеящийся дверной бампер (около 8 мм). Вы можете найти его на Amazon*, AliExpress* или использовать запасные части из Ikea.
Микроконтроллер, например базовый ESP32.
Сборка

Шаг 1:

Проведите светодиодную ленту и/или кабель питания через отверстия в задней части основания. Если паять ничего не нужно, можно собрать основу. Он должен плотно прилегать. Будьте нежны! Этот шаг можно пропустить, если вы уверены.

Шаг 2:

Приклейте светодиодную ленту на место. Используйте направляющую, чтобы выровнять светодиодную ленту параллельно краю.

Шаг 3:

Теперь пришло время проверить светодиоды, чтобы убедиться, что они работают правильно.

Шаг 4:

Подготовим крышку. Я рекомендую закрыть внутреннюю часть алюминиевой фольгой или скотчем. Это позволит отразить свет и добиться равномерного распределения света.

Вам понадобится крышка, клей-карандаш и алюминиевая фольга. Нанесите клей.

Обратите внимание, какая сторона матовая, а какая блестящая.

Вы хотите, чтобы блестящий отражал. Сильно нажмите.

Дайте ему немного подсохнуть, затем острым ножом или ногтем разрежьте его по внутреннему краю.

Шаг 5:

Если все работает нормально, установите крышку на место и еще раз проверьте, все ли работает снова (лучше перестраховаться, чем потом потом сожалеть). Теперь приклеиваем к коробочке основу и крышку.

Шаг 6:

Веселитесь! Наслаждайтесь своим творением!
