Замок поворотного механизма/Подвижный болт

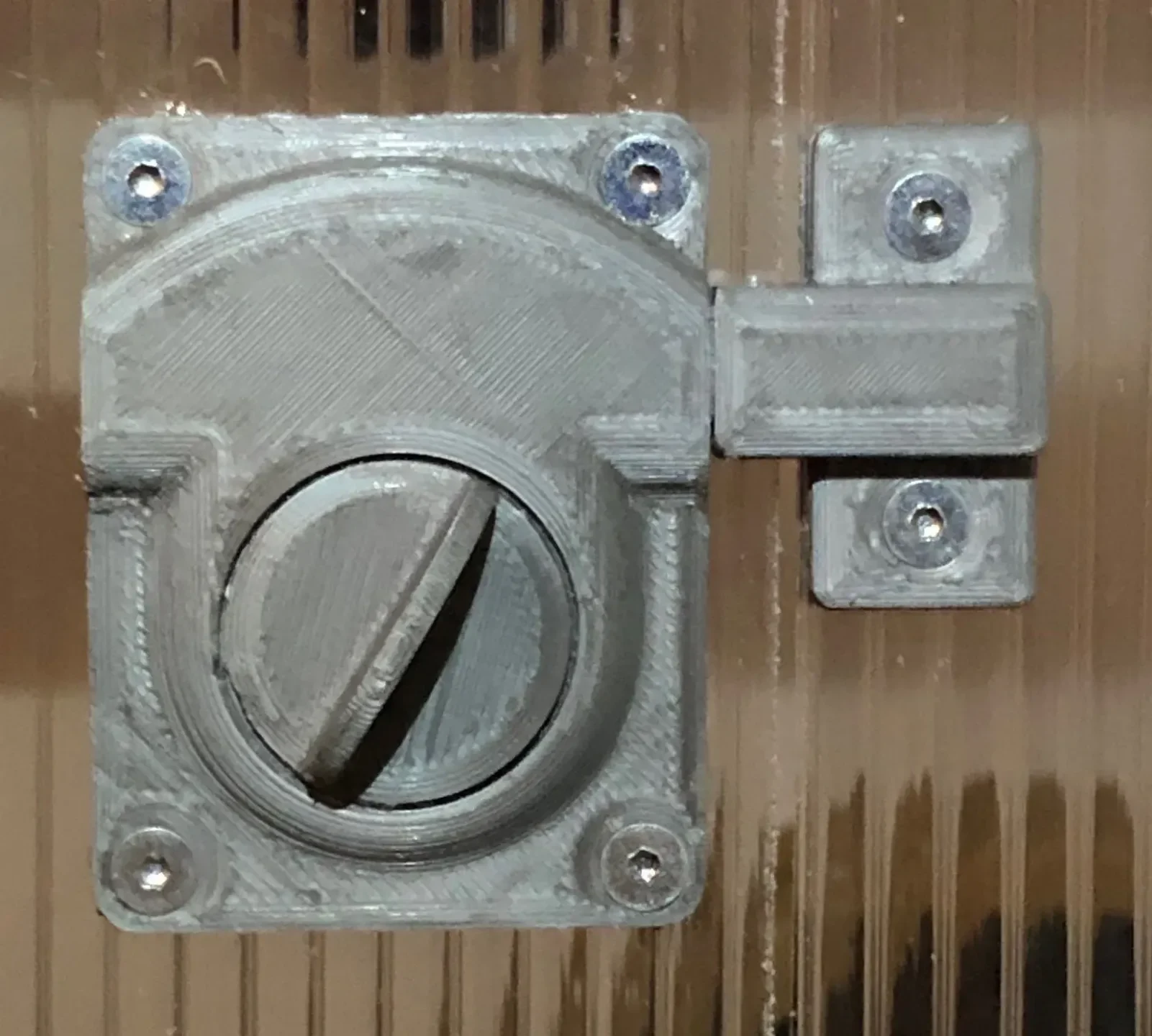

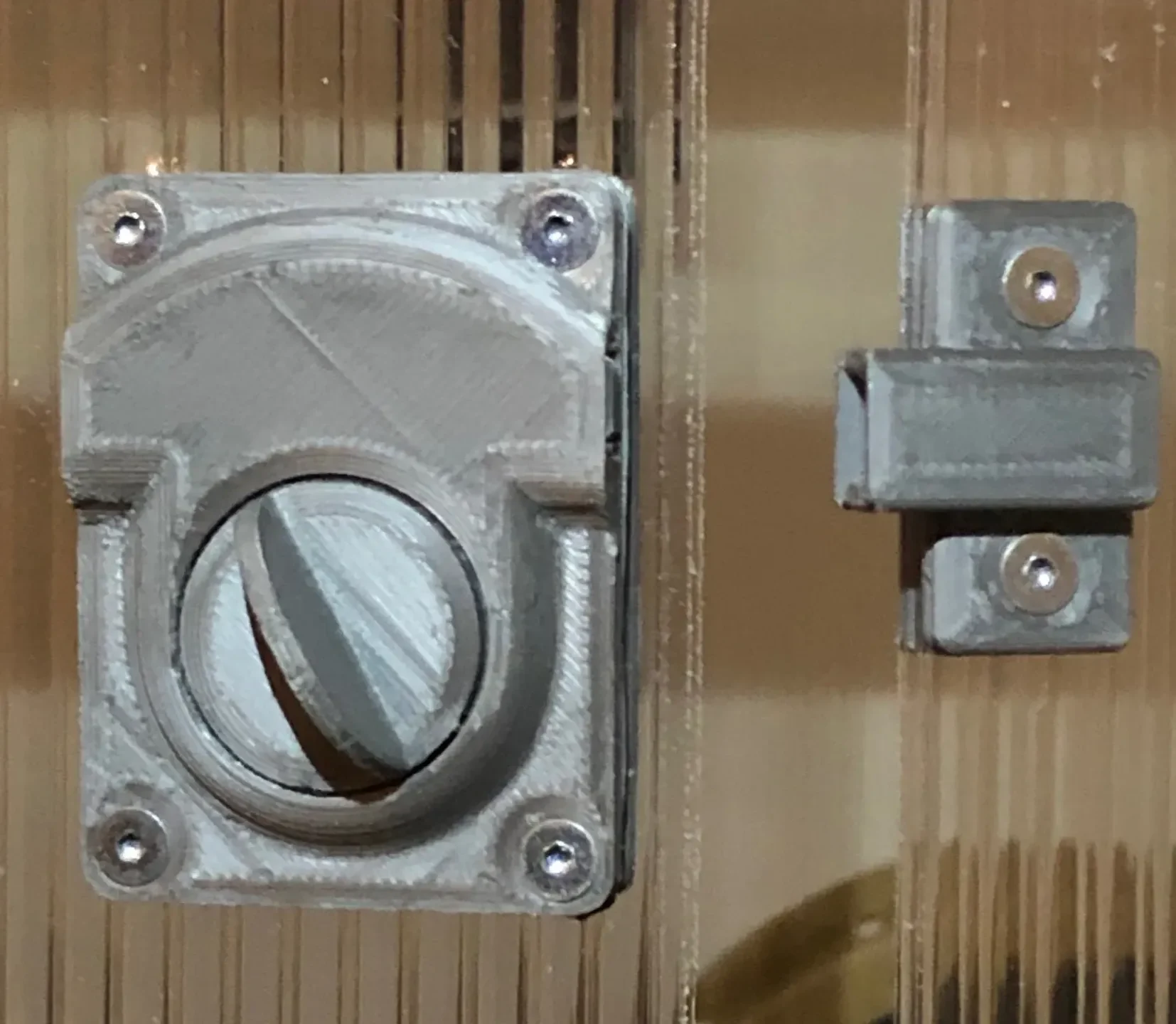

Это замок поворотного устройства для легкого использования. На самом деле это просто излишне сложный затвор, приводимый в действие вращателем, но выглядит он красиво! Вращатель имеет поворот на 60 градусов, что находится в пределах возможностей одного движения запястья человека, а болт при этом движении выдвигается на 20 мм. Крепежные болты (6) — M3 (12 мм для примера), гайки — Nyloc, задняя пластина действует как шайба и включает в себя любой материал, требующий усиления, например, Коротермический лист.
Для получения красивого результата напечатайте крышку замка лицевой стороной вверх и так, чтобы опора касалась основания «включено». Удалить мусор из полости — это небольшая работа, но вполне осуществимая. Альтернат��вно, напечатайте в перевернутом виде, чтобы было легче снять опору, но качество отделки было меньше. Застежка печатается правильно. Опора кровати на застежке снимается очень легко. Рычагу привода поворотного устройства также требуется опора, которую очень легко снять.
Изготовлен из PETG. Используется в проекте корпуса бюджетного принтера (Corotherm) [ здесь < Корпус принтера от Rosti | Скачать бесплатно STL-модель | Printables.com > ]
