Защитные или блокировочные зажимы Ortlieb QL3.1

Я загрузил значительно улучшенную конструкцию замка, расположенную здесь: https://www.prusaprinters.org/prints/70786-ortlieb-ql31-lock-improved-design

У меня есть комплект сумок Ortlieb для моего городского велосипеда с системой крепления QL3.1. Они отлично работают, удобны и просты в использовании, а также делают сумку более компактной для переноски велосипеда. Однако у них нет «заводской» опции безопасности. Я часто паркую свой велосипед у продуктового магазина и т. д. и хочу удержать случайных воров от кражи моих сумок.

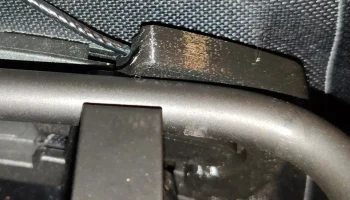

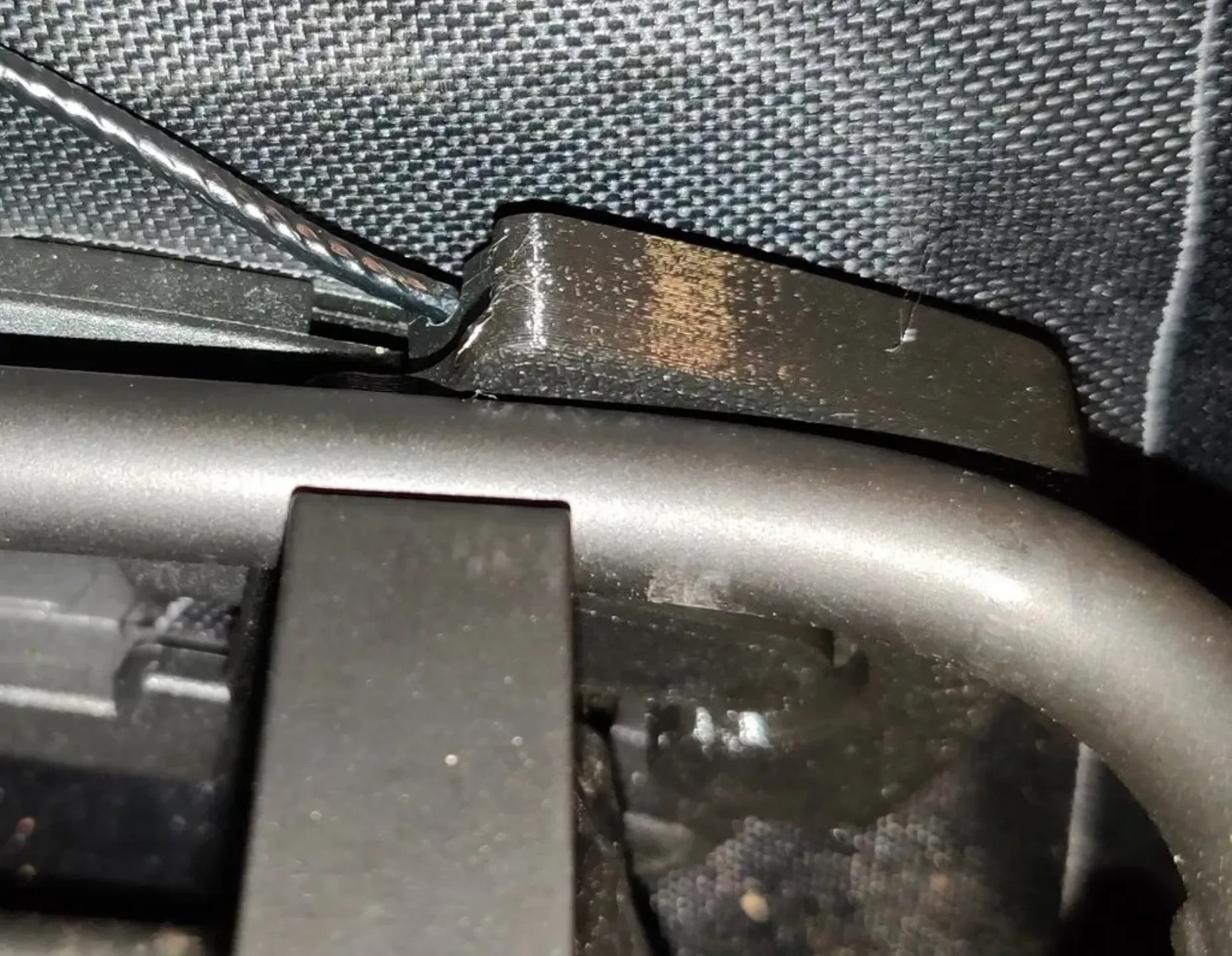

Итак, я разработал эти клипы. Вам нужно будет использовать как правый, так и левый (включенные в парные файлы) клипы. Если вы используете только один мешок, его все равно можно легко снять. Эта клипса как раз и не дает механизму Ортлиба раскрыться. Очевидно, что вор, у которого есть время и мотивация, быстро это поймет и удалит один или оба зажима.

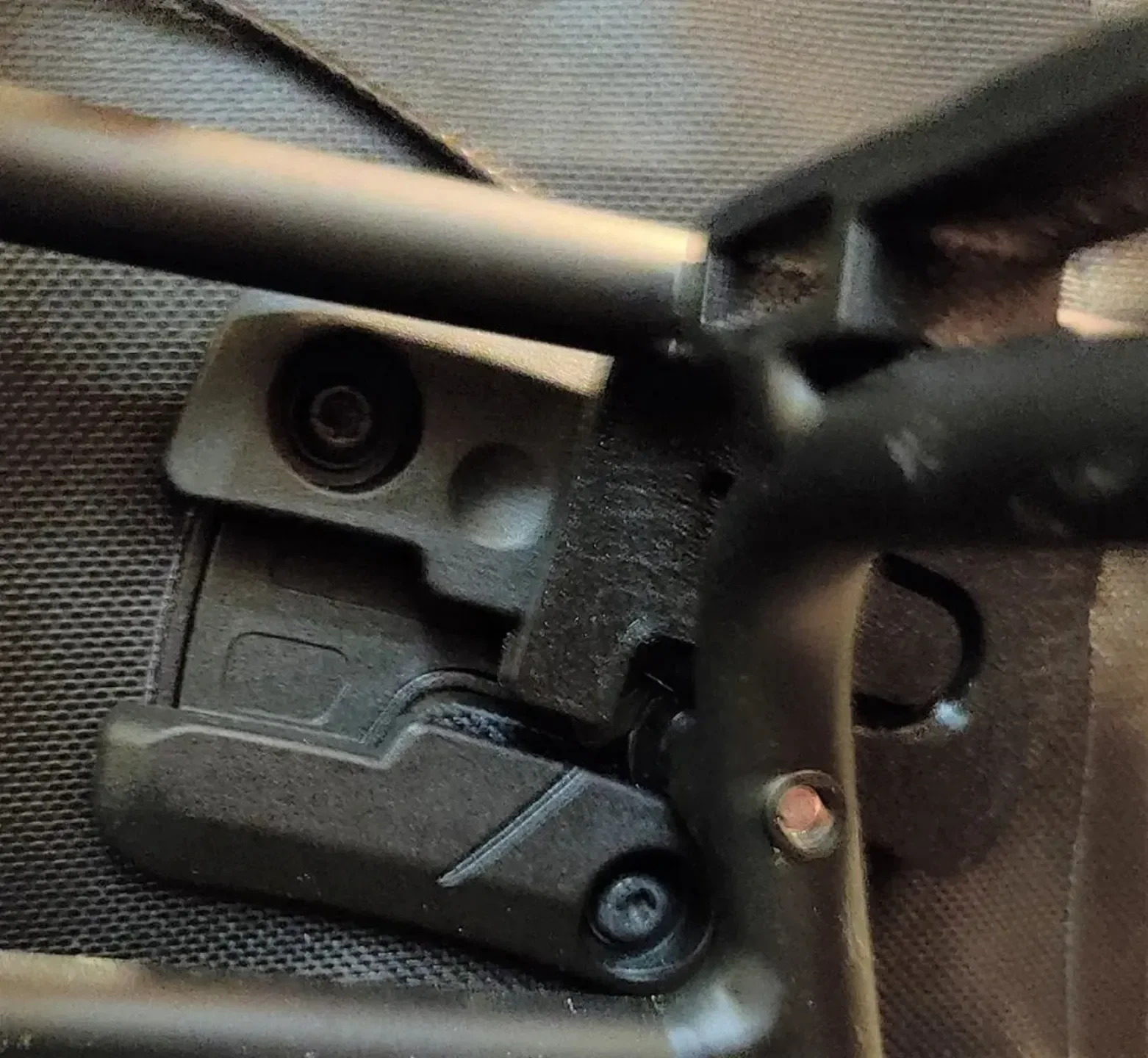

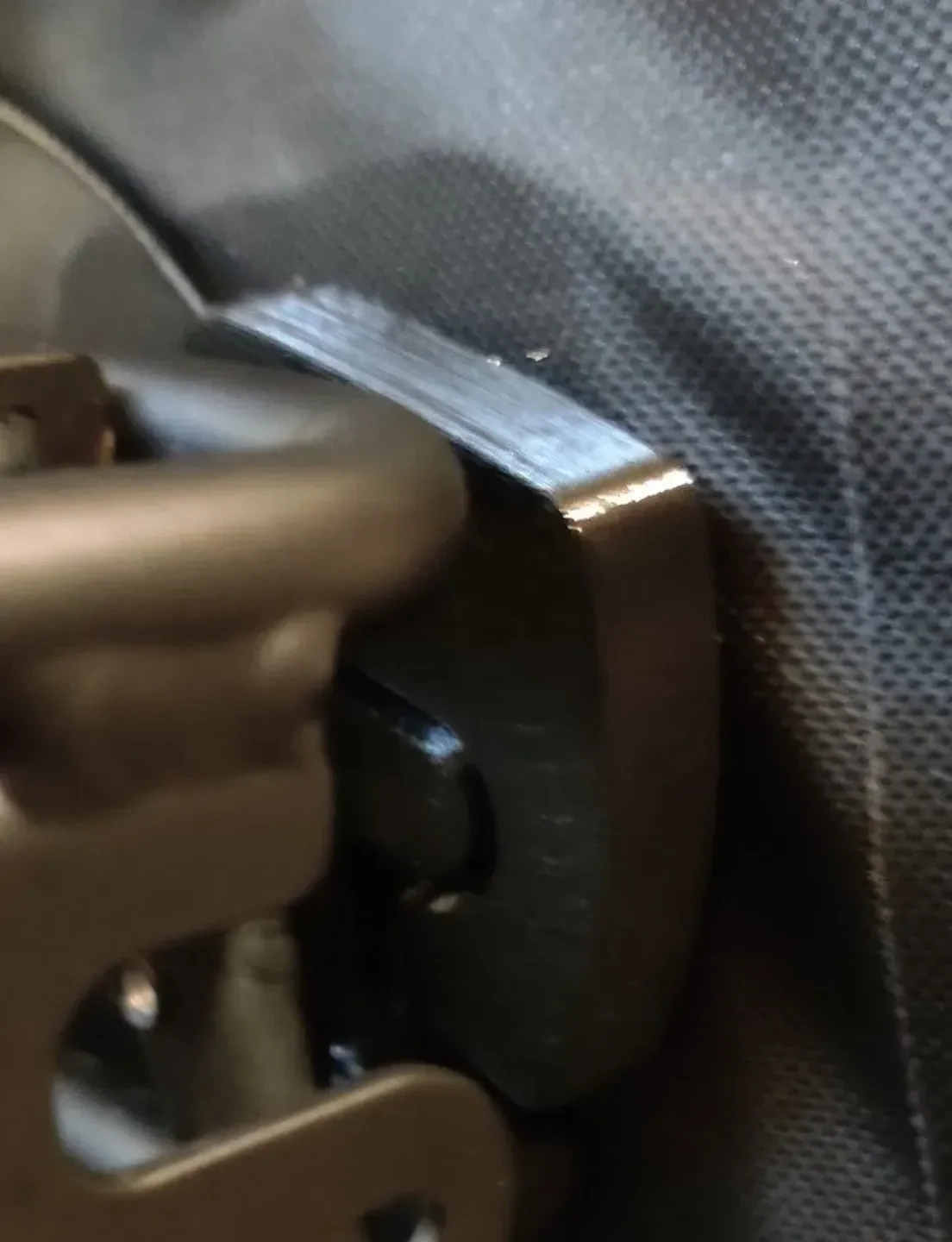

Способ их крепления немного сложен, поскольку цель состоит в том, чтобы создать что-то, что останется на месте и не упадет легко при езде. Если вы наденете их правильно, они легко соскользнут и ��станут на место.

Прежде чем отправиться в путь, обязательно проверьте, действительно ли они защелкнулись на месте! И опять же, решительный вор все равно заберет ваши сумки. Эти клипы в лучшем случае являются пластырем.

Как всегда, я включил файлы Solidworks 2017 для вашего удовольствия от повторного микширования.

Распечатать инструкции

Я использовал PETG для прочности. Нейлон может быть даже лучше. Я выбрал заполнение 40% для прочности, посмотрю, как это работает, и при необходимости перепечатаю с более высоким процентом заполнения.

Я использовал черный цвет, так как хотел, чтобы эти зажимы сливались со стойкой и не были заметны.

Они предназначены для легкой печати без плота или поддержки. Возможно, в��м придется правильно переориентировать файл перед печатью.
