Магнитный автоматический замок раздвижной двери (наприме...

У нас на кухне есть стеклянная раздвижная дверь. Наши кошки и собаки научились открывать дверь лапами, но мы не хотим, чтобы они заходили на кухню, когда нас там нет.
Вот почему я разработал этот магнитный автозамок. При его установке при открытии раздвижной двери возникает некоторое первоначальное сопротивление, которое слишком сильно для кошек, собак или маленьких детей. Если вам нужно еще более сильное сопротивление, вы можете установить два или три таких магнитных автоматических замка, но обычно одного должно быть достаточно. Сверлить стекло не нужно. Его можно без остатков снять с двери. В стене нужно просверлить ��сего четыре небольших отверстия для основания.

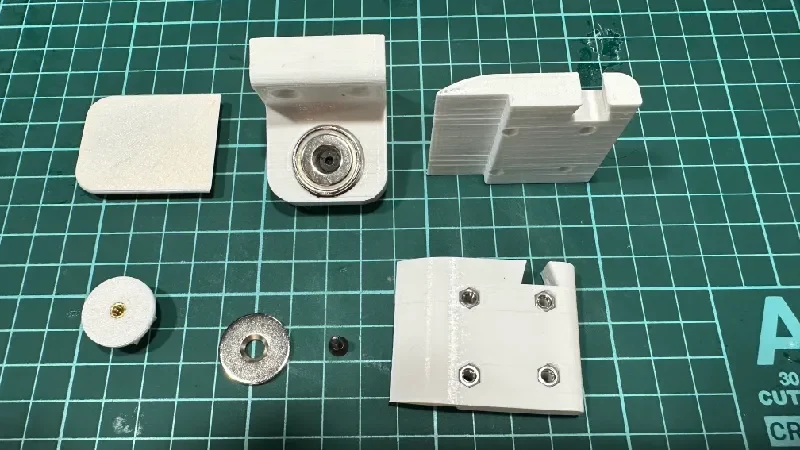

Механизм состоит из нескольких частей:

Зажим (детали A и B) Прикрепляется к подвижной части двери. Вам понадобится
+ шесть подобных вставок с резьбой М3 от Amazon.
+ четыре соответствующих шестигранных болта М3 и гайки (длина зависит от толщины двери)
+ два установочных винта М3. Я использовал эти.

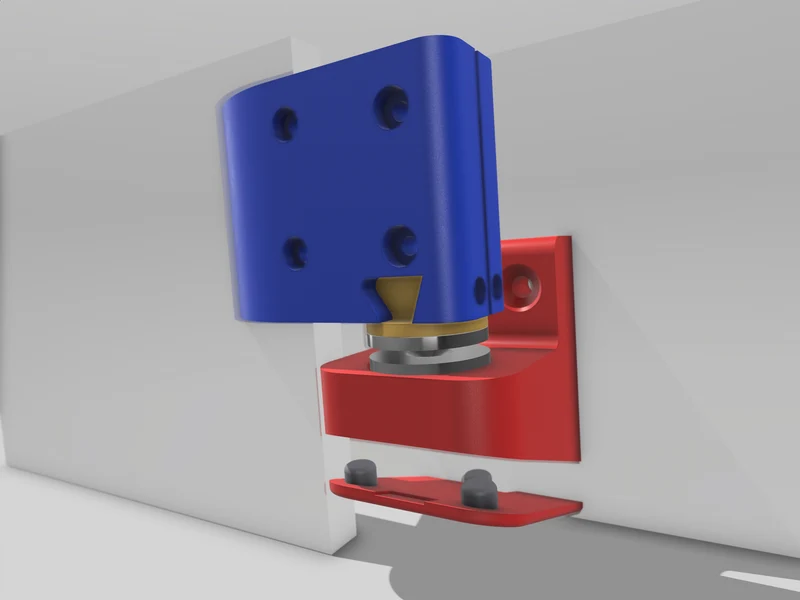

Металлический держатель пластины, который вставляется в установленный зажим. Обратите внимание, что стороны трапеции намеренно не симметричны. Они подойдут только в одном направлении. Прототип, показанный на фотографиях, не имел таких заметных отличий, как финальная модель. Если вы увидите 3D-моде��и, то все поймете сразу.
+ один магнит 20х7мм с отверстием и вот такая металлическая пластина 20мм. Для держателя пластины вам понадобится только соответствующая металлическая пластина со скошенными отверстиями. В качестве основы используется магнит 20х7.
+ еще одна вставка с резьбой М3
+ один винт с потайной головкой М3 длиной около 12 мм.

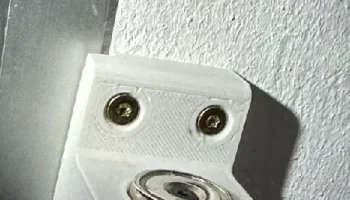

Основание стены. Здесь вам нужно

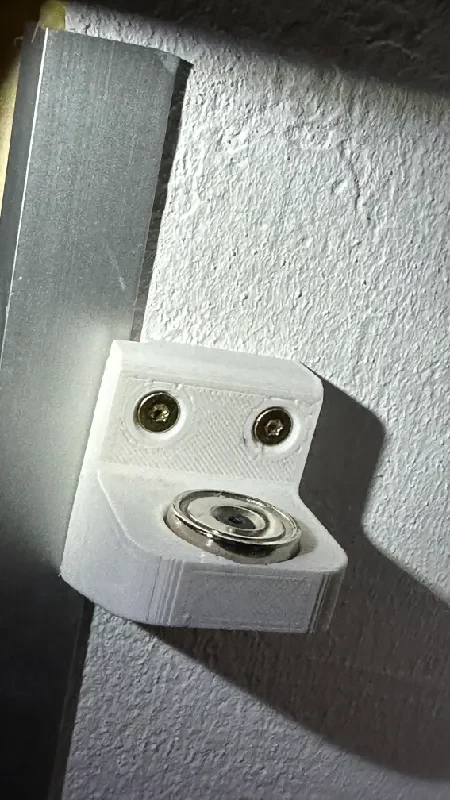

+ магнит 20х7 со скошенным отверстием. Обратите внимание, что магнит направлен вверх. Скошенное отверстие должно быть обращено вверх.
+ один винт с потайной головкой M3 и одна шестигранная гайка M3.
+ четыре дюбеля S6 и четыре соответствующих винта. Следите за тем, ч��обы головки винтов вошли в углубления основания. Длина шурупов зависит от материала стены, но не выбирайте слишком толстые шурупы, так как их головки не войдут в углубления основания.

Очень важно, чтобы круглый магнит 20х7 не плотно прикручивался к основанию, а с некоторым люфтом перемещался вверх-вниз. Магнит должен быть свободным, чтобы он мог двигаться к металлической пластине при закрытии двери и опускаться вниз примерно на 1 мм, когда дверь открыта (см. видео). Здесь нам нужна гравитация, чтобы позволить магниту упасть на 1 мм обратно в корпус.

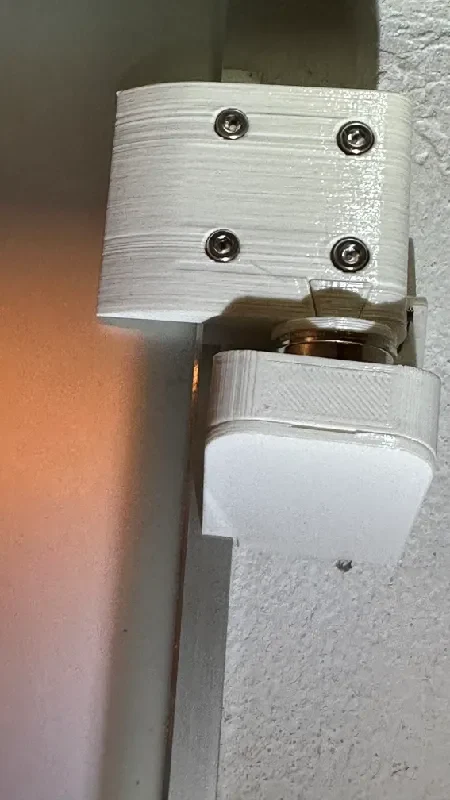

Обложка. Он защелкивается в трех отверстиях болтами. Никакого клея или шурупов не требуется. Монтируйте, когда все будет готово и протестировано.

Шаблон для сверления. Вспомогательное приспособление для сверления отверстий в стене для крепления основания.

Инструкции по сборке:

Распечатайте все детали и зачистите края. Никакие опоры не нужны. Я рекомендую как минимум PETG или ASA. Боюсь, PLA слишком хрупок для этой модели. Стандартная высота слоя 0,20 мм и сопло 0,4 мм подойдут для этой цели. Выберите минимум 3 периметра. Аккуратно при помощи паяльника вставьте все резьбовые вставки в подготовленные отверстия. Все они должны сидеть вровень с поверхностью.

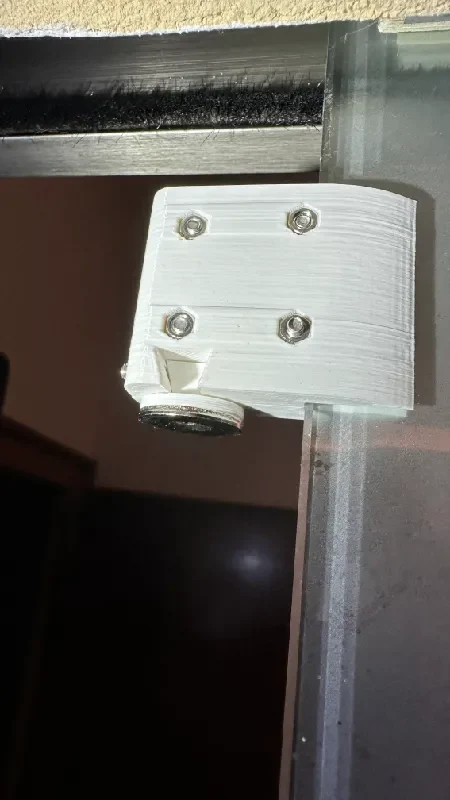

Прикрепите два зажима к стеклянной двери (я решил разместить их в самой верхней части двери). Не затягивайте их слишком сильно, позже вам придется тщательно отрегулировать их положение. Достаточно, чтобы они не упали.

Соберите держатель металлической пластины с помощью винта и резьбовой вставки. Вставьте держатель пластины в паз трапециевидной формы. Окончательные 3D-модели имеют более наглядную форму, чем прототип, показанный на фотографиях. Здесь вы позже сможете отрегулировать пластину по центру с помощью круглого магнита основания. Поэтому не затягивайте сейчас установочные винты.

Теперь пришло время просверлить отверстия в стене для основания. Вы можете использовать шаблон для сверления.

Установите четыре дюбеля и прикрутите основание к стене.

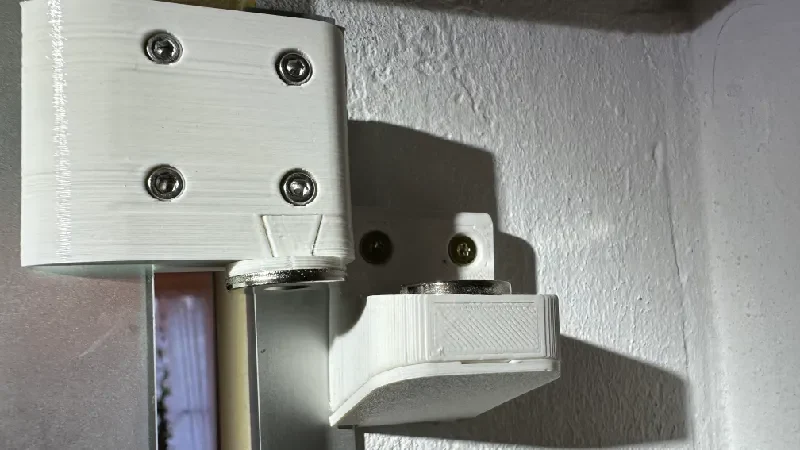

проведите первую проверку и отрегулируйте держатель металлической пластины в зажиме так, чтобы он сидел
