Цилиндр с 10 дротиками Lock Blaster
Примерно после недели дизайнерских итераций и постоянной перепечатки я с гордостью объявляю о своем цилиндре с 10 дротиками для X-Shot Lock Blaster! Он не идеален, так как он не может вращаться при запуске примерно в 10-15% случаев в моем тестировании (n = 100), тем не менее, это все же достойное доказательство концепции, и файлы sldprt доступны, если вы видите что-то, что можно улучшить.

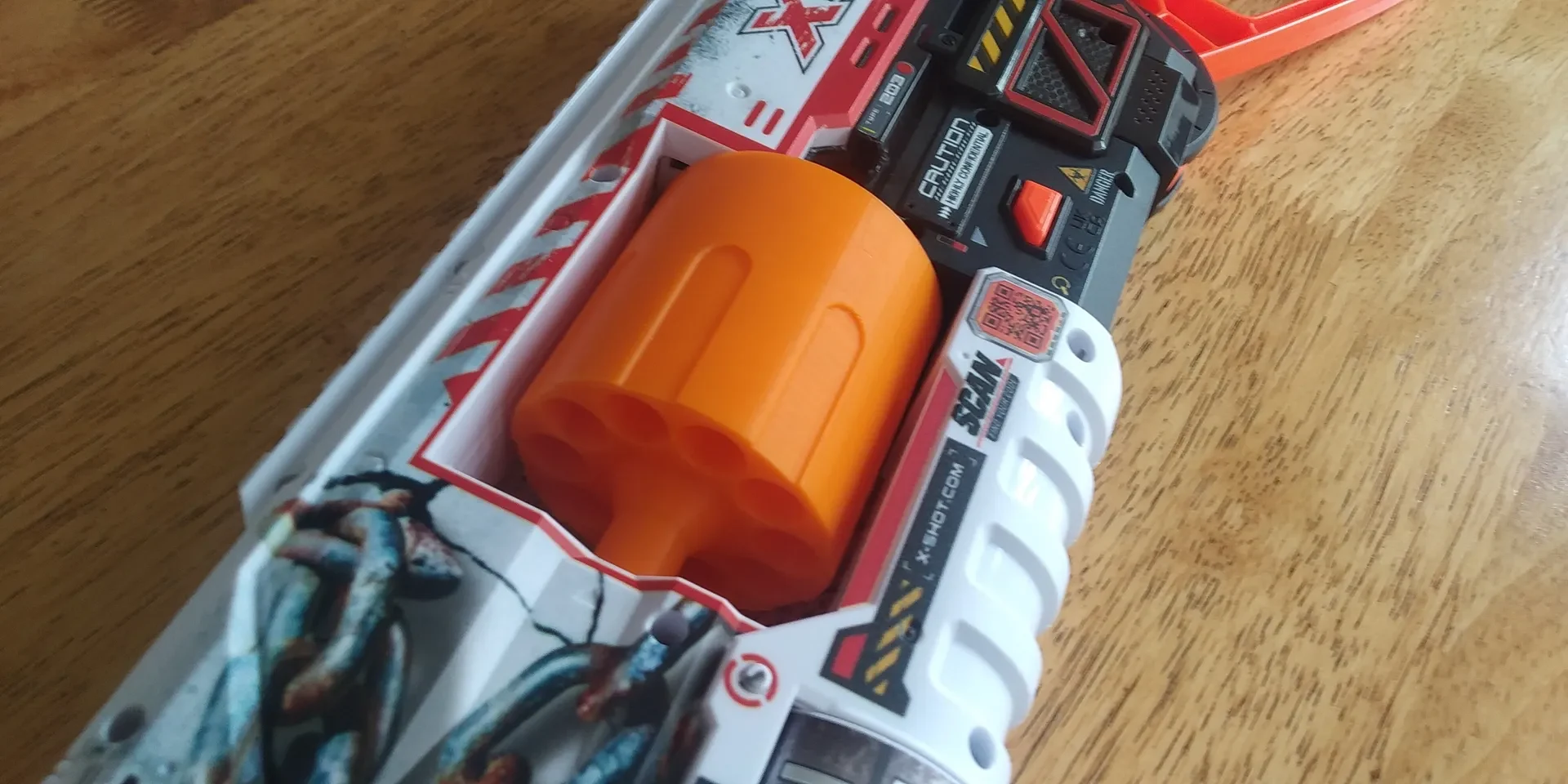

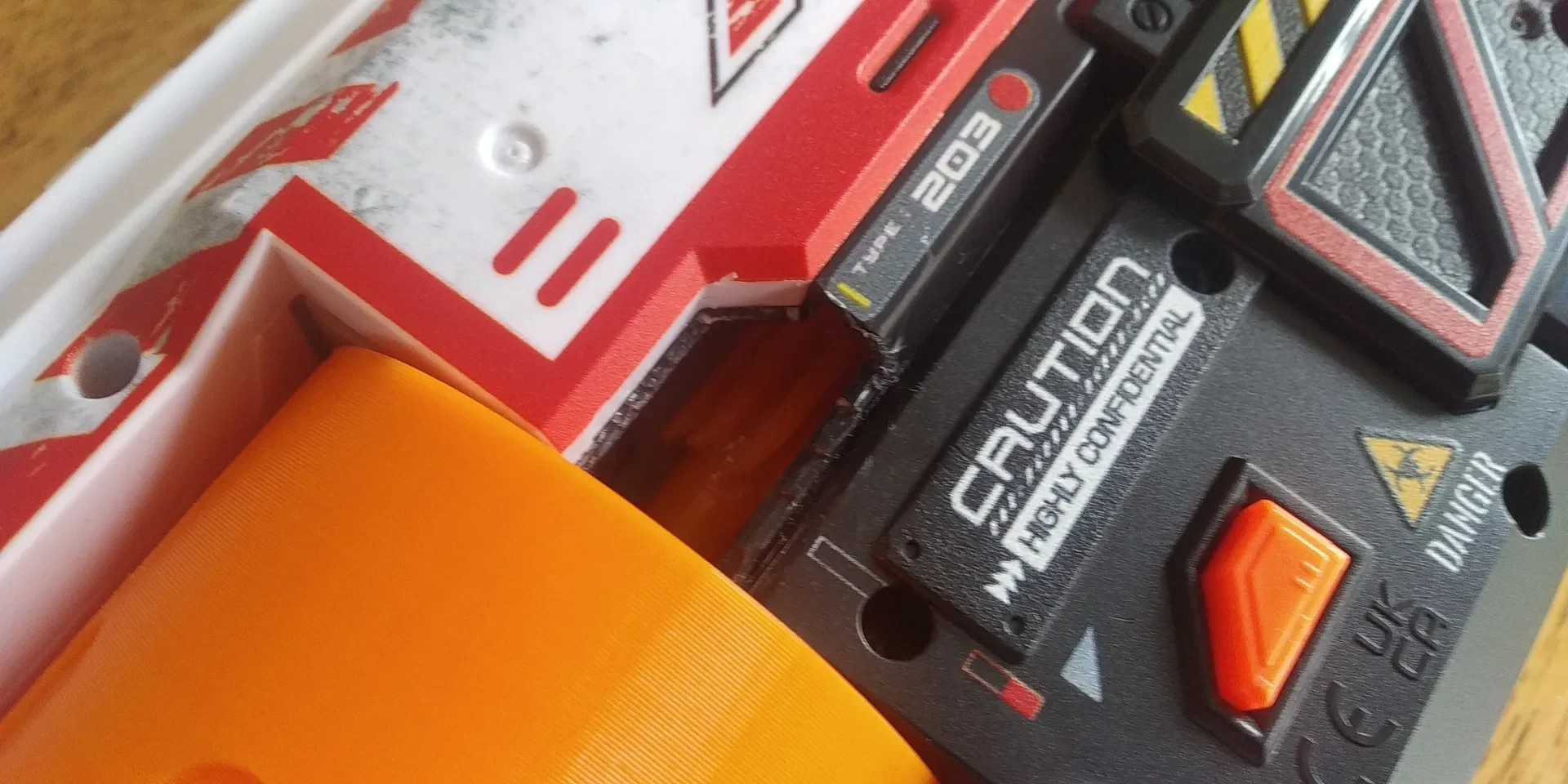

Установка довольно проста, более или менее просто заменяет стандартный цилиндр и механизм индексации. Единственное, о чем следует помнить, — это выравнивание цилиндра и механизма индексации, поскольку отверстия между штифтами индексатора должны выравнивать материал между цилиндрами, как на третьей фотографии. В противном случае ствол не будет совмещен с трубкой плунжера (и вам придется снова открыть бластер, чтобы получить правильное выравнивание, что раздражает).

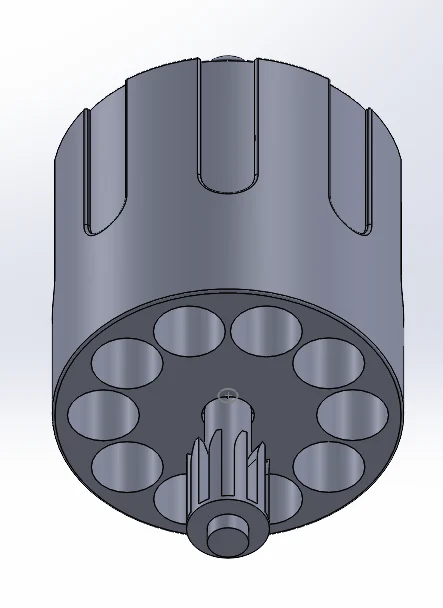

Цилиндр имеет два варианта: диаметр ствола 12,7 мм и диаметр ствола 13 мм. Диаметр 12,7 мм очень плотно подходит для дротиков, поэтому некоторые дротики могут не подойти, а те, которые подходят, могут изнашиваться быстрее или работать немного хуже со стандартной пружиной. 13 мм должны обеспечивать более свободную посадку, но при этом не слишком жертвовать производительностью. Цилиндр можно распечатать практически так, как вы захотите; Мне подошла высота слоя 0,3 мм, 2 оболочки и заполнение 5%.
Распечатать механизм индексации так же сложно, как и спроектировать, но, к сожалению, сделать мало что можно. Это своего рода испытание на втягивание, поэтому вам, вероятно, придется почистить веревку ножом Стэнли. Вам следует печатать с относительно небольшой высотой сло�� (например: 0,15 мм), чтобы избежать трения, но даже в этом случае смазка промежутков между стержнями также является хорошей идеей. Кроме того, стержни очень маленькие и могут сломаться, поэтому рекомендуется использовать что-то более прочное, чем PLA. Многие из этих проблем потенциально можно решить, напечатав механизм индексации смолой, однако у меня нет SLA-принтера, чтобы проверить это. с.
