Магнитный зажим Maghex Perfect Set
В1.2:
Увеличена глубина выемки для магнита в Bottom Jig, чтобы магнит сидел заподлицо, а не выступал вперед.
В1.1:
Я заметил, что магниты имеют тенденцию двигаться перпендикулярно каналу, когда количество магнитов становится низким. Чтобы предотвратить это, я добавил верхнюю пробку к каждому каналу.
Расширены отверстия в верхнем приспособлении для юстировочных магнитов. Теперь их нужно будет приклеить на место, поскольку я обнаружил, что выравнивающая стойка слишком хрупкая и постоянно ломается.
Обновить ширину столбиков выравнивания. Магниты теперь больше не должны выступать к центру.
=================================================================
Представляем приспособление для установки магнитов Magex. Вы хотите этого, нет, вам это нужно, если вы проникаете в систему магекса. Сделайте свою жизнь проще и уменьшите самую сложную и раздражающую часть системы (установку магнитов) до тривиальных ~ 15 секунд на каждую деталь и каждый раз получайте идеально выровненные магниты.
Это приспособление предназначено для установки магнитов на базе Maghex с центральным магнитом. Это было разработано для того, чтобы каждый магекс мог воспринимать намагниченную местность, поэтому каждый магекс, который я печатаю, имеет центральный магазин. Он может работать с другими версиями баз магекса, но он был разработан для этого. Я включил исходный файл параметрического проекта Fusion 360 (.f3z), который вам следует использовать, если вам по какой-либо причине придется изменить модель.

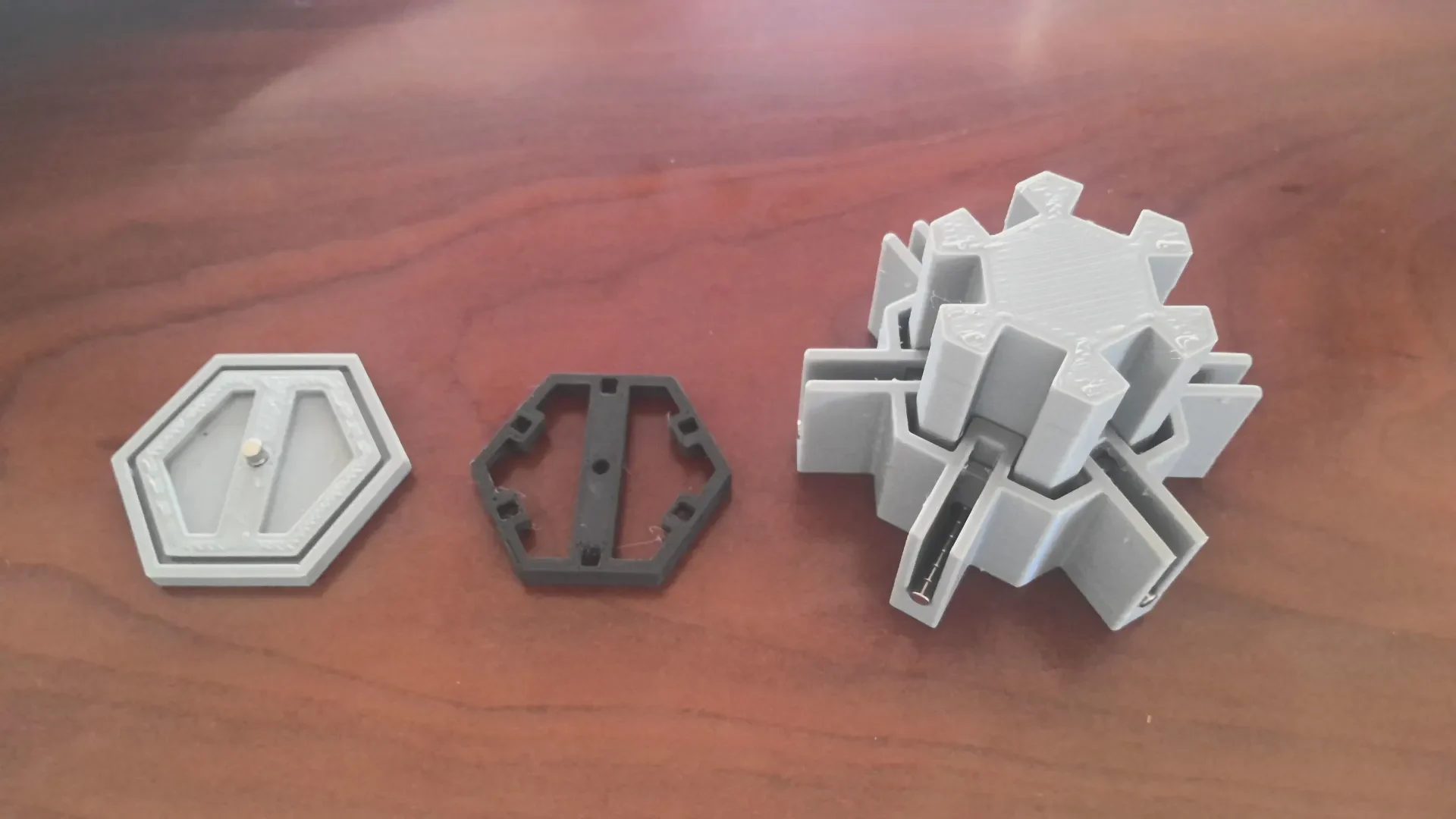

Все три детали приспособления для печати включены в один файл размером 3mf.
Этот принт можно печатать без каких-либо подставок. Перед печатью убедитесь, что деталь «Top Jig» ориентирована правильно.
Настройка и использование
Выполните следующие действия, чтобы обеспечить безупречное использование.
ПРИМЕЧАНИЕ. Печать выполнена с использованием сопла диаметром 0,6 мм.
Установка юстировочных магнитов:
Настройка ЦентрМага:
Вставьте магнит в любом направлении и нажмите с силой, чтобы вставить его, если у вас еще нет установленной полярности, основанной на ранее напечатанных деталях. Если вы уже напечатали магексы с центральными магнитами, вам необходимо обеспечить правильную полярность.
Если вы не хотите использовать центральный магнит (т. е. не планируете использовать магнитный ландшафт), вы можете пропустить этот шаг.
Настройка внешнего магнита:

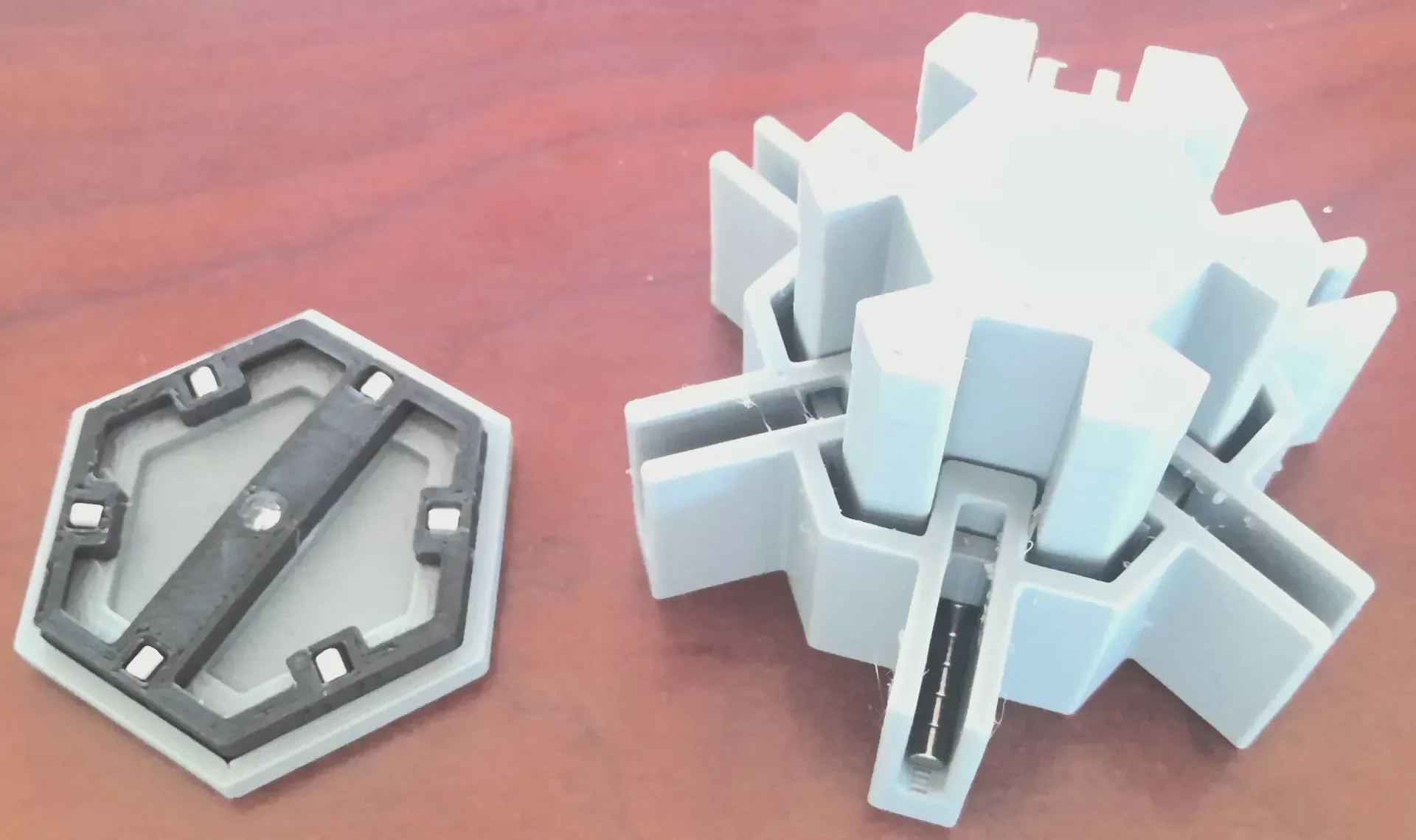

Установите магниты в Top Jig, меняя полярность, с помощью небольшого количества клея. Мне показалось, что проще всего установить 3 одной полярности (синие), а затем установить остальные 3 с противоположной полярностью (красные).
��осле того, как все магниты вставлены, вставьте толкатель в Top Jig, чтобы обеспечить свободное скольжение.
Советы:
Их можно относительно легко вставить с помощью плоскогубцев, как показано ниже.
ПРИМЕЧАНИЕ. После установки около 150 оснований отверстия для магнитов в PLA расширились, и магниты начали смещаться при вставке. Я сузил пространство, чтобы попытаться предотвратить это. После тестирования на материале ASA оказалось, что он гораздо более надежен.
ПРИМЕЧАНИЕ 2: С новой моделью шестигранников я немного увеличил допуск, и теперь приспособление работает довольно легко. Теперь он довольно устойчив к PLA (более 200 гексов).
Магниты должны быть полностью вставлены в направляющие стойки, иначе они могут помешать толкателю.
Использование приспособлений
Настройка ЦентрМага:
1. Поместите магнит на нижнее приспособление и поместите на него пустой магекс, вставив одну сторону под углом.
2. Нажмите на центр магнита, чтобы вставить магнит.
Советы:
Убедитесь, что пустой магекс правильно совмещен с центральной стойкой.
Используйте толкающий блок, чтобы обеспечить равномерное усилие и предотвратить изгиб центральной стойки.
Настройка Top Jig и Pusher:
1. Вставьте толкатель в верхний зажим.
2. Потяните толкатель до самого верха приспособления Top Jig.
3. Вставьте блоки магнитов в магнитные камеры, чтобы предварительно нагрузить Top Jig.
Советы:
Убедитесь, что ваши магнитные кластеры содержат одинаковое количество магнитов. Если нет, то можно попасть в паз и вставить только 5 магнитов в одну камеру и 6 в остальные, оставив вам возможность определить пропущенную полярность. Со мной вообще ничего не случилось....
Установка внешних магнитов:
1. Поместите верхнее приспособление с толкателем поверх Maghex, совместив его с нижним приспособлением.
2. Используя нажимной блок, нажимайте вниз, пока магниты не встанут в магекс. Возможно, вам придется слегка покачать нажимной блок, пока магнит не
