Магнитная ручка Funginiers Superflux V2

Примечание. Я работаю над обновлением этой конструкции, в котором ручка разделена на 3 части, чтобы сделать ее более прочной, и добавлена ​​​​алюминиевая прокладка шириной 85 мм в зажим, чтобы укрепить верхнюю половину зажима. Недавно я упал на доске на высокой скорости, в результате чего ручка и зажим были разрушены, и это дало мне несколько идей по усилению конструкции.

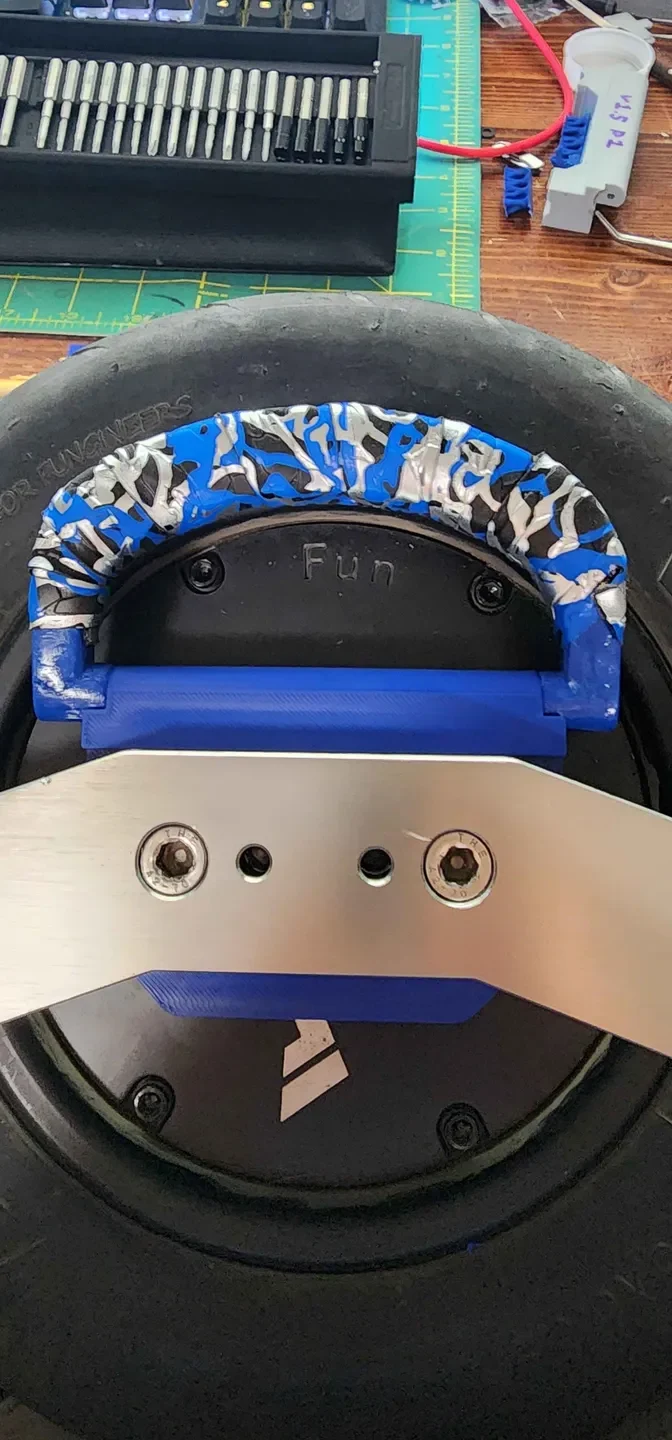

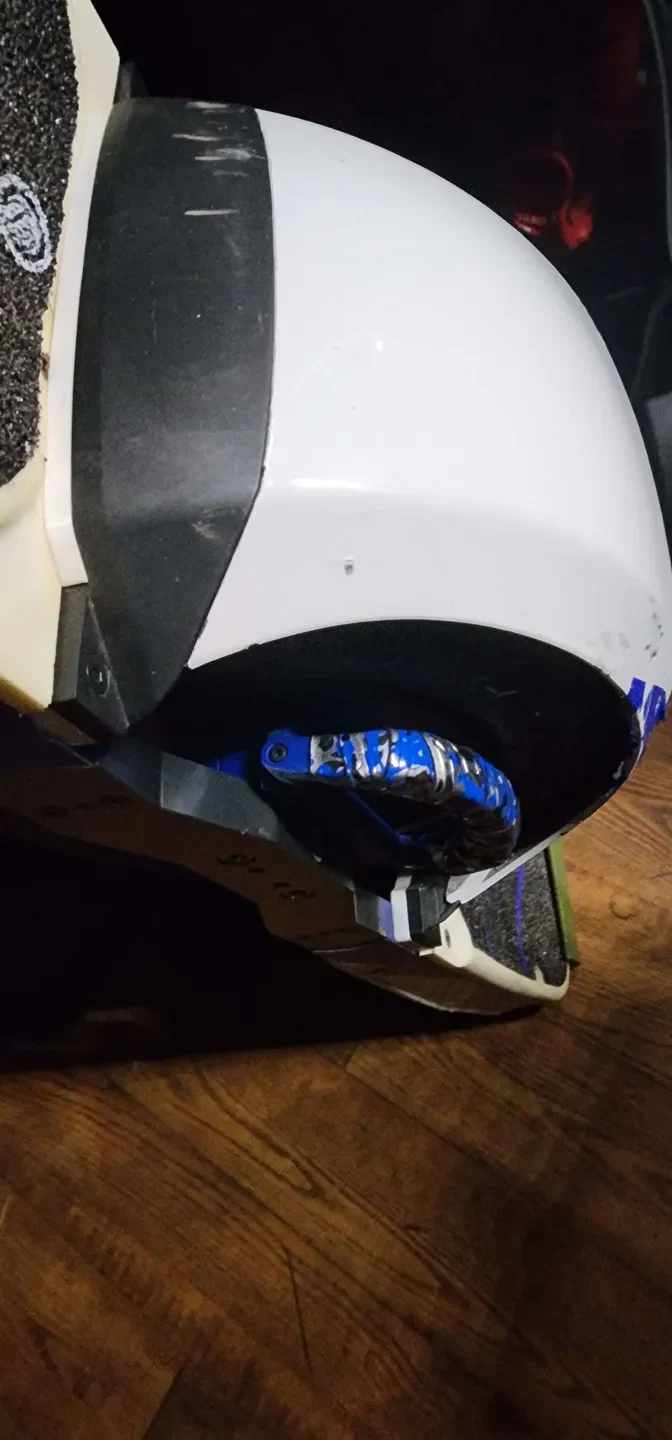

Это деталь моего одноколесного скейтборда, без которой я практически не могу жить. Мой Funwheel весит 40 фунтов, и я обнаружил, что наличие двух мест для захвата значительно облегчает размещение моей сумки в машине и экономит мои пальцы при ее переноске через магазины. По желанию я использовал обертку для рукоятки бейсбольной биты, чтобы рука была немного мягче. Эта ручка должна быть достаточно расширена, чтобы на ней можно было разместить спасательные жилеты TFL, не натирая. Он разработан специально для блоков оси Superflux V2, но потенциально может подойти и для блок��в V1. Однако я это не проверял, поэтому, если кто-нибудь это сделает, дайте мне знать, и я обновлю описание!

Необходимые детали:

2 гайки М4

2 винта с головкой под торцевой ключ m4x20

2 винта с головкой под торцевой ключ m3x30

4 х 5 мм х 5 мм х 5 мм неодимовые магниты

Сборка:

Сторона кабеля двигателя
Подготовьте нижнюю часть.
Вставьте гайки М4 в вырезы на внутренней стороне нижней половины зажима.
Установите нижнюю часть.
Со стороны с вырезом для кабеля поверните деталь на 90 градусов так, чтобы правая сторона зажима была направлена ​​на вас.
Продвиньте деталь вверх через кабель двигателя и поверните ее на 90 градусов, чтобы задняя сторона была обращена к двигателю.
Наконец, плотно прижмите нижнюю часть к внутренней части направляющей, чтобы зажим надежно зафиксировался на месте благодаря вырезу для кабельного канала внизу.
Подготовьте верхнюю часть.
Вставьте винты с головкой под торцевой ключ M4x20 в верхнюю часть верхней половины зажима.
Поместите два магнита 5x5x5 в прямоугольный паз рядом и приклейте их на место (Примечание 1/2: Ориентация важна. Обязательно соедините все 4 магнита в квадрат и отметьте самое сильное направление для удаления одной пары из другой. Примечание 2/2: Магниты закроют один из двух винтов, но это нормально; зажим предназначен для обеспечения свободного доступа шестигранного ключа сразу за магнитами. Только не приклеивайте винт на место)
Установите верхнюю часть.
Наденьте верхнюю часть зажима на осевой блок, плотно прижав его к ��аправляющей, затягивая винты, насколько это возможно, чтобы убедиться, что две половины соединены прочно и надежно.
Готовим ручку.
Поместите два оставшихся магнита 5x5x5 в верхнюю ручку, соблюдая ориентацию, и приклейте их на место.
(Необязательно) Оберните ручку какой-нибудь ручкой, чтобы было удобнее.
Установка ручки
Наденьте ручку на верхнюю часть так, чтобы магниты были обращены к двигателю.
Вкрутите винты M3x30 с обеих сторон. (следите, чтобы не затягивать их слишком туго, так как это затруднит свободное перемещение ручки)
Сторона кабеля аккумулятора (скоро!)
