ZeroNG - преобразование Mini Ender NG 1.2

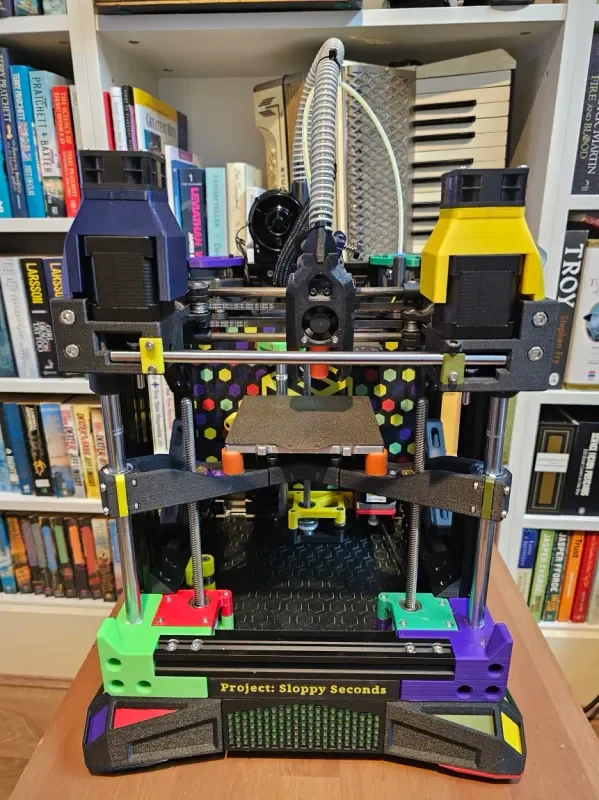

ZeroNG — мини-конверсия Ender NG 1.2.

Ender NG со станиной V0 — площадь сборки 120 x 120.

Также требуются ступни от юбок из плоской сетки Vervurak здесь: https://www.printables.com/model/1181764-flat-mesh-skirt-with-wide-legs-for-ender-3-ng

Обратите внимание: эти инструкции и файлы предоставляются «как есть», без каких-либо гарантий. Насколько я знаю, они могут вообще не работать и случайно вызвать адского зверя, когда собраны. Вы сами представляете свою проблему, и ClockworkIdiot не несет никакой ответственности за любые потери, травмы, вред, камни в желчном пузыре или другие неприятные вещи, которые могут случиться с вами в связи с этим проектом. ClockworkIdiot принимает на себя ответственность за ваш лотерейный выигрыш и, кажется, помнит, что вы обещали ему половину.

Должно быть очевидно, какие файлы они заменяют «стандартными» в версии NG. Если что-то неясно, подумайте об этом еще немного, и я уверен, что оно придет к вам.

Вам следует рассматривать все в этом выпуске как находящееся в постоянной бета-версии. У меня это сработало, надеюсь, это сработает и у вас.

-----------------------------------
— Список вырезов и изменения спецификации ---
-----------------------------------

Эта сборка полностью совместима со стандартными задними нижними углами, однако, поскольку вы все равно собираетесь резать профили, я настоятельно рекомендую слепое соединение нижних задних углов для дополнительной жесткости.

Длина экструзионного отрезка (слепое соединение, окончательная рама)

Имя Формат Длина Кол-во
Нижняя сторона 4040 185 мм 2
Низ Зад 4040 252 мм 1
Низ Передний 2020 215 мм 1
Вертикальный передний 2040 210 мм 2
Вертикальный задний 2040 250 мм 2
Верхняя сторона 2040 285 мм 2
Верх Зад 2020 230 мм 1

Стержни, ходовые винты и др.

Линейные стержни диаметром 8 мм на X и Y должны иметь длину 235 мм.

Линейные стержни диаметром 12 мм для Z должны иметь длину 250 мм спереди и 220 мм сзади.

Ходовые винты T8/8 должны иметь длину 200 мм.

Вам также потребуется дополнительная BHCS M5 для глухого соединения задних углов.

Для ремня Z вам понадобится петлевой ремень GT2 длиной 700 мм, а также распечатать боковой натяжитель из стандартных файлов сборки.

----------------
— Юбки ---
----------------

Чтобы вместить ваш блок питания (или даже блоки питания) в сборку, вам нужно будет поднять принтер на юбках. Доступны и другие варианты, но я предлагаю Veruvax, поскольку широкие ножки обеспечивают эффективную опору для дополнительной устойчивости.

В эти файлы включены измененные панели юбки, открытые или закрытые шестиугольники.

Прилагаемая нижняя панель с возможностью печати имеет встроенные опоры для пары DIN-рейок для установки блоков питания/блоков питания.

Блок питания крепится на «задней» стороне DIN-рейки.
Чтобы установить, сначала ввинтите DIN-рейки в блоки питания/блоки питания — будьте ОЧЕНЬ осторожны с длиной вашего оборудования M4, иначе вы можете удариться о заднюю часть печатной платы и закоротить блок питания.
Затем DIN-рейка монтируется непосредственно к раме с помощью Т-образных гаек через нижнюю панель.

----------------
— Кровать ---
----------------

Вам понадобится кровать Voron V0 и силиконовый обогреватель по вашему выбору. Кровать крепится в обратной ориентации по отношению к той, которая использовалась для V0 (т. е. 2 крепежных винта спереди и один сзади). Силиконовый нагреватель, скорее всего, необходимо будет расположить так, чтобы кабели выходили сбоку, а не сзади, поскольку в противном случае они будут мешать регулировочному винту станины.

Для перевозки кровати предусмотрены два варианта. Я предпочитаю каретку MultiPart, поскольку она допускает небольшие изменения в вашей конструкции. Цельная часть может быть немного жестче, но будет очень жесткой с точки зрения конструкции машины.

Для составной детали вам понадобится пара дополнительных винтов М4 и пара термофиксирующих вставок для них.

--------------------------
— Шаговое охлаждение ---
--------------------------

Здесь необходимы вырезы, чтобы вместить все — прилагаемые файлы также переработаны для шаговых двигателей диаметром 48 мм — стандартные файлы для шаговых двигателей диаметром 40 мм
