Ender NG 1.2 - Конверсия Ender 3 Max Neo / Ender 3 Max
Обратите внимание: эти инструкции и файлы предоставляются как есть, без каких-либо гарантий. Насколько я знаю, они могут вообще не работать и случайно вызвать адского зверя при сборке.
Вы сами являетесь проблемой, и ClockworkIdiot не несет никакой ответственности за любые убытки, травмы, вред, камни в желчном пузыре или другие неприятные вещи, которые могут случиться с вами в связи с этим проектом.
ClockworkIdiot принимает на себя ответственность за ваш выигрыш в лотерею и, кажется, помнит, что вы обещали ему половину.
Весь дизайн беззастенчиво стянут с отличного RH3D и его проекта Ender NG здесь: www.printables.com/model/922401-ender-3-ng-v12-corexy-conversion

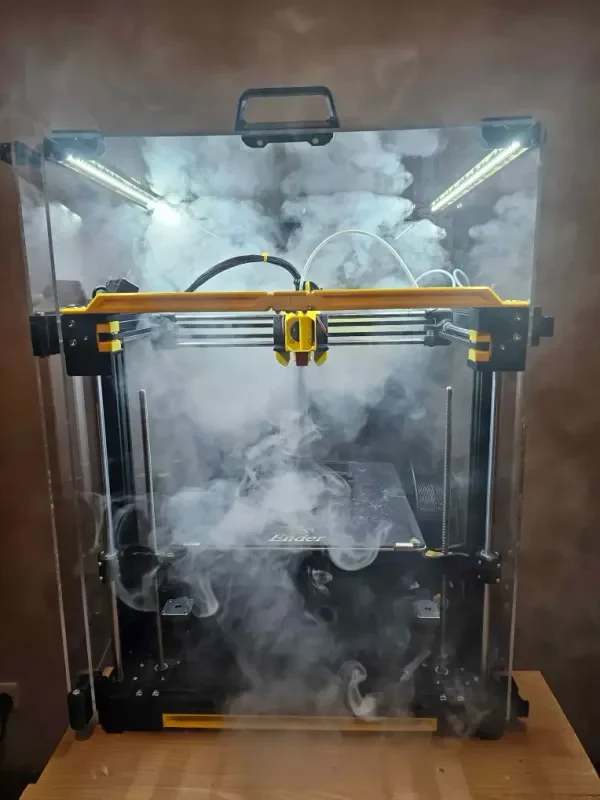

Донорской машиной был Creality Ender 3 Max Neo неизвестного происхождения. Эта машина может иметь немного другие пропорции по сравнению с вашей донорской машиной, и вам следует соответствующим образом настроить файлы.
Должно быть очевидно, какие файлы они заменяют «стандартными» в версии NG. Если что-то неясно, подумайте об этом еще немного, и я уверен, что оно придет к вам.
Вам следует считать, что все в этом выпуске находится в постоянной бета-версии. У меня это сработало, надеюсь, это сработает и у вас.
—
— Список вырезов выдавливания —
--------------------------

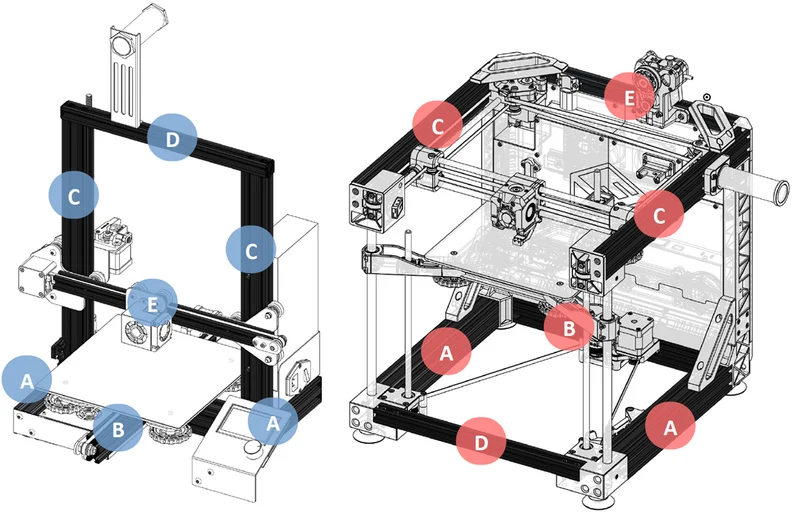

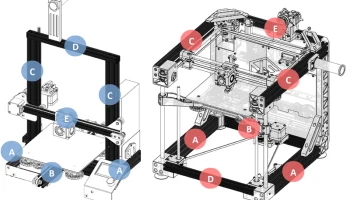

В этом разделе используются ссылки на выдавливания в «Diagram.png», взятые из инструкций по сборке бета-версии.
Цифры в скобках — это длина выемок, которые я измерил на своей машине-доноре для справки.
Было бы разумно проверить, что у вас такие же или очень близкие, особенно на профилях, которые не разрезаются.
A Выступы (345 мм) — без разреза, может потребоваться метчик M5.
B Выдвижение (488 мм) — _CUT_ до 421 мм
C Выступы (566 мм) — _ОБРЕЗ_ оба по 485 мм
D Выдвижение (401 мм) — без выреза, может потребоваться метчик M5.
E Выдвижение (416 мм) — без выреза, может потребоваться метчик M5.
—
— Панели электроники —
--------------------------
Примечание. Панели электроники могут сжиматься по горизонтали при печати из-за того, что они большие и плоские.
Если они это сделают, вам нужно будет учесть это в своем слайсере.
Для меня это было ~3,5 мм по всей задней панели, поэтому мне нужно компенсировать это на 0,8% или около того.
—
— Масштабирование оси X/Y —
------------------------
Размер кровати у Max Neo составляет 310 x 320 мм по сравнению с 235 x 235 мм у OG End.
Следовательно, размеры X и Y конструкции стали на 75 мм и 85 мм длиннее соответственно.
Для линейных стержней X и Y вам нужно будет купить 4 линейных стержня длиной 450 мм и длиной 8 мм и обрезать их по размеру.
Конечная длина:
— 2 х 425 мм
— 2 х 435 мм
—
— Масштабирование по оси Z —
----------------------
Масштабировать исходный дизайн NG по оси Z совершенно необязательно, хотя тогда вам придется сделать еще несколько ремиксов для некоторых частей.
В своей сборке я просто добавил 100 мм к размерам в спецификации для Z-стержней и ходовых винтов.
Исключительно из-за большего размера этого принтера по сравнению со стандартным NG, для обеспечения жесткости рекомендуется использовать раму Ultimate.
Я использовал:
— 2 x 450 мм 2040 Задние стойки
— 2 x 410 мм 2040 Передние стойки
— 2 линейных стержня 450 мм и 12 мм.
— 1 х 420 мм, 12 мм линейные стержни
— 3 ходовых винта T8/8 400 мм.
—
— Кровать с подогревом —
------------------
Вам нужно будет установить каретку платформы под углом 90 градусов от ее первоначального положения на принтере, а затем постучать/привинтить ее обычным способом.
Учитывая дополнительную длину Z, вы можете рассмотреть вариант вобблекса. В этот комплект входят кронштейны станины для печатных пружин, препятствующих раскачиванию, а также для использования WobbleX.
Руки WobbleX также должны быть совместимы с печатной версией, которую можно найти здесь: www.printables.com/model/717230-wx-the-printable-wobble-x.
—
— Корпус —
-----------------
Не так-то просто добавить дополнительную петлю передней двери посередине, поскольку нет ничего прочного, к чему можно было бы прикрепить ее, кроме боковой панели.
у меня есть учеба
