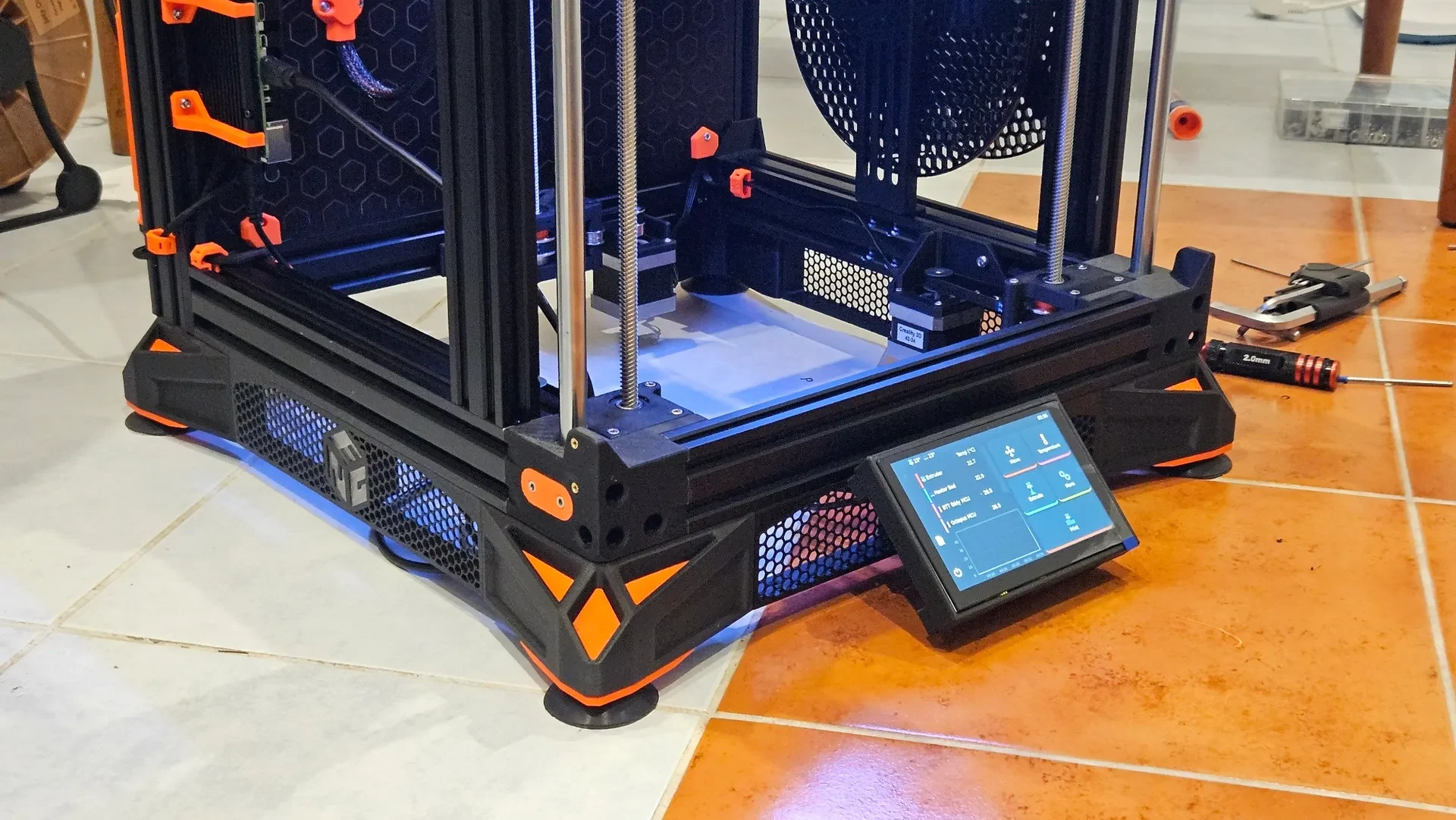

Плоская сетчатая юбка с широкими штанинами для Ender 3 NG

Мод создан для Ender 3 NG

Вы можете увидеть процесс сборки в прямой трансляции Armor3d Printing. Посмотрите и другие его видео, чтобы получить дополнительную информацию о E3NG и многом другом!

Печать

Детали уже правильно ориентированы для печати. Нет необходимости в опорах (они встраиваются там, где необходимо).
CablesPassCover_x1.stl имеет 20-миллиметровую перемычку внутри (невидимую), отлично печатает без опор.

Используйте любую нить накаливания, детали не подвергаются нагреву. Я использовал PETG, чтобы избежать деформации. Заполнение около 30%. 4 стены, 5 верхних/нижних слоев.

Ноги

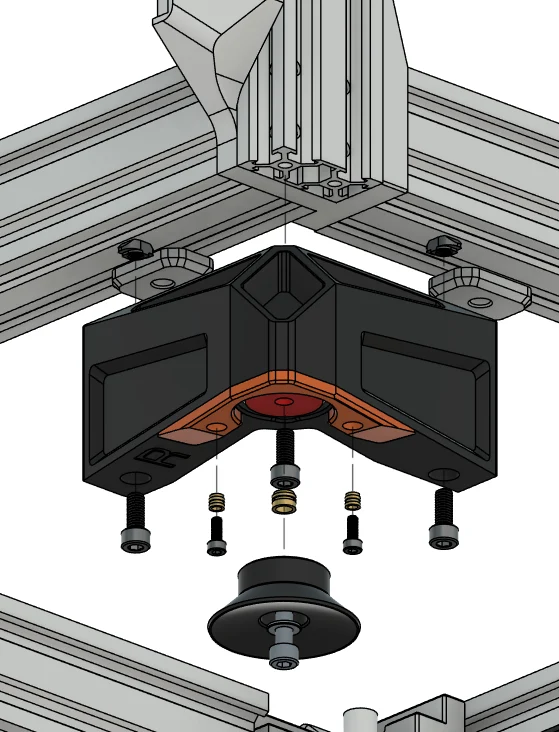

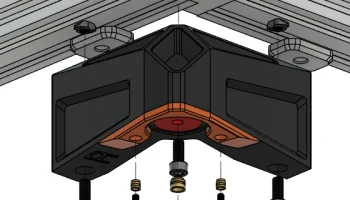

Подходит для штатных резиновых ножек или любых ножек диаметром до 28 мм. Встроенную опору (красную на изображениях САПР) можно снять, но ее можно оставить на месте для дополнительного зазора.

Детали акцентного цвета (оранжевые) не являются обязательными. Это отдельные модели. Нет необходимости в заме��е нити или MMU.

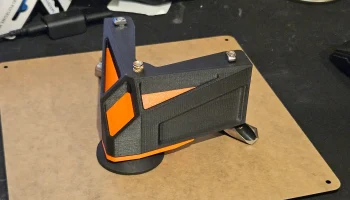

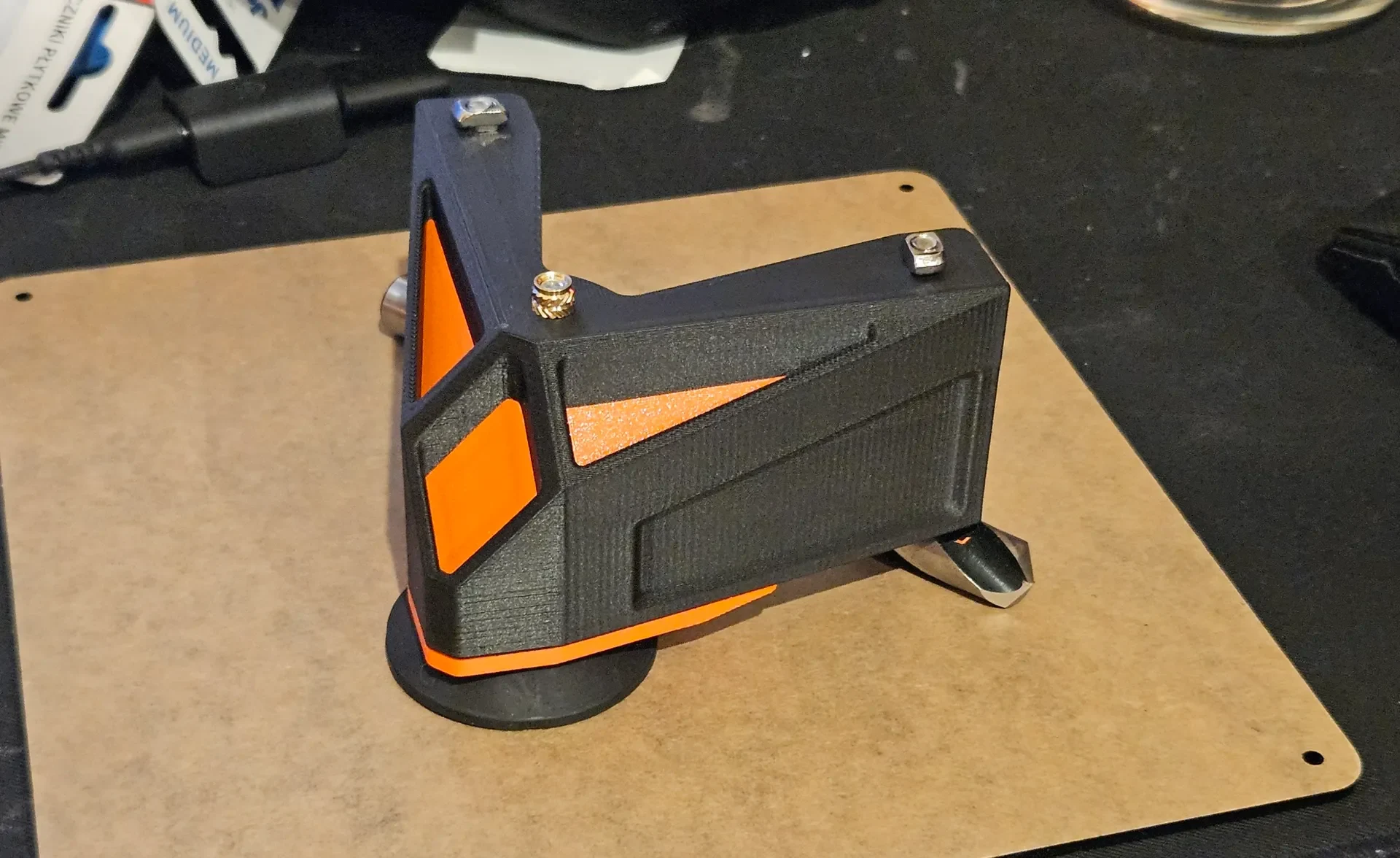

Для передних ножек используйте 2x M5x12 и 1x M5x45 SHCS и Т-образные гайки для их крепления. Здесь можно повторно использовать черные болты M5x45 от Ender3. Если установлено, вам придется удалить по одной термофиксирующей вставке M5 из каждого переднего угла NG (frame_bottom_front_(left/right)_body.stl). Зафиксируйте болт сверху гайкой М5 или Т-образной гайкой. (показано на фотографиях)

Задние ножки используются 3x M5x12, центральная ввинчивается в вертикальный профиль.

Нижние акценты удерживаются винтами M3x8 и термовставками.

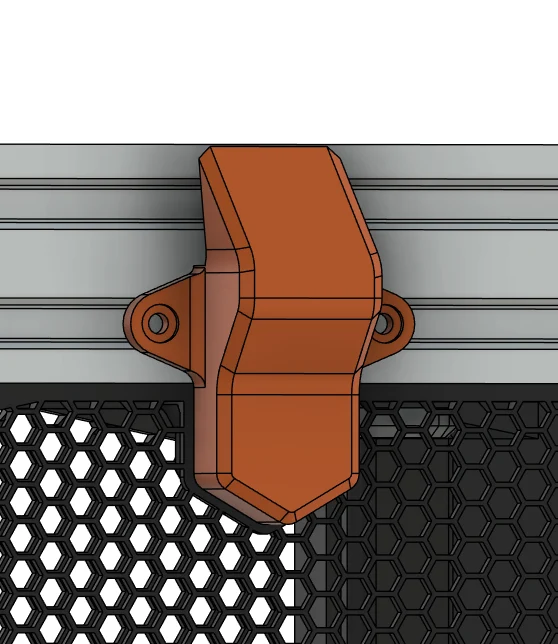

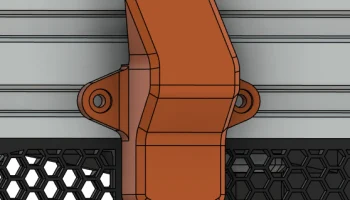

Верхние акценты просто вставляются в отверстия.

Юбка

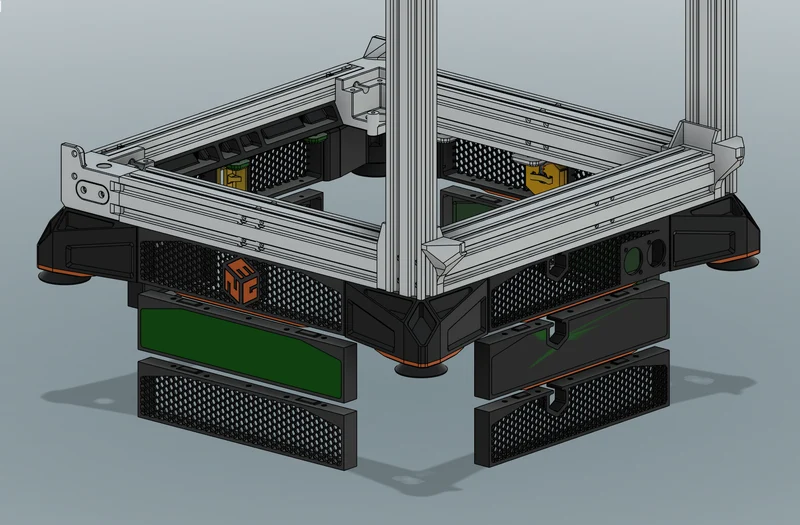

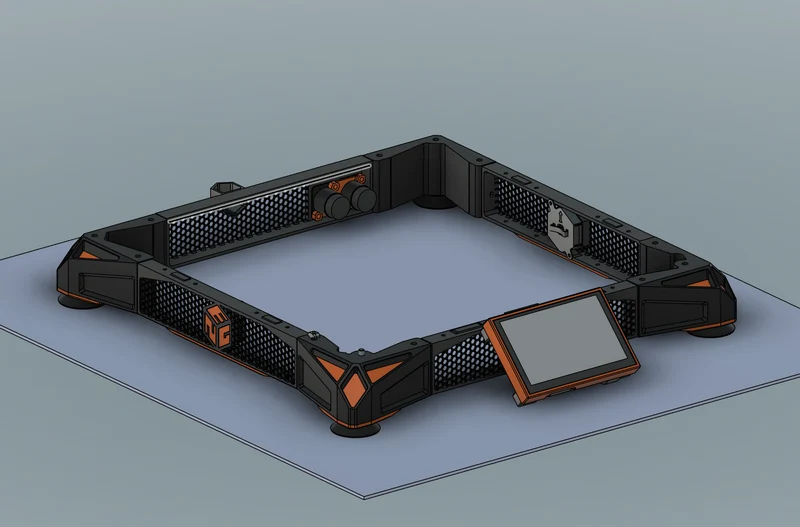

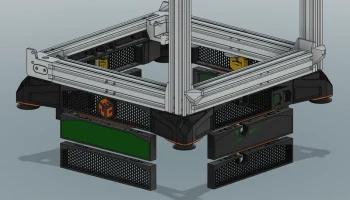

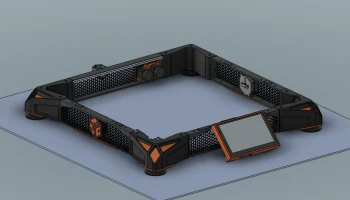

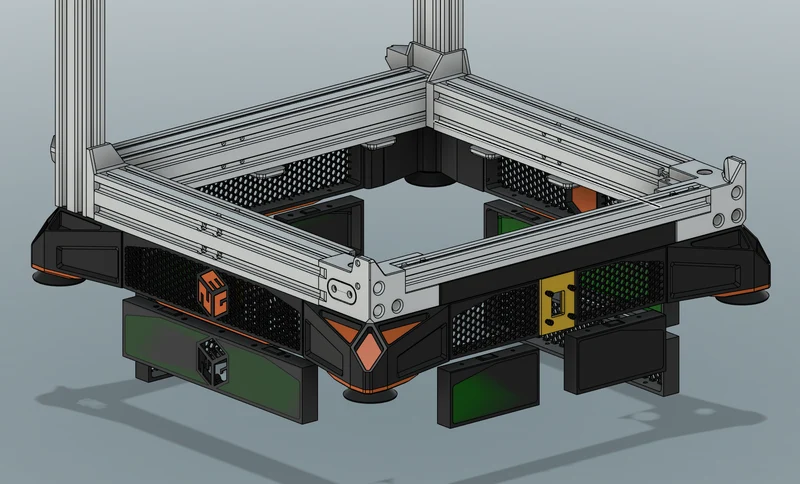

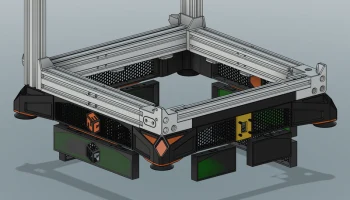

Каждая деталь подойдет к каждой стороне принтера, решать вам. Обычно детали с логотипом ENG располагаются по бокам. Сзади на выбор есть просто чистая сетка, сетка с отверстием для кабелей и версия для модулей D-Type (USB, RJ45, HDMI и т. д.). Спереди можно использовать разрезные сетки и универсальный монтажный кронштейн для дисплеев (рамка BTT HDMI5 1.2 продается отдельно).

Установите детали сетки, используя M3x8 и Т-образные гайки. 2-х винтов достаточно. Если вы хотите использовать длинные нижние акценты, сначала установите их с помощью 2x M3x6 и прикрутите ��верху. Они входят прямо в пластик, поэтому будьте осторожны. Затем можно крепить юбку к каркасу.

Передняя юбка

Если у вас уже есть перевернутый фронт, то это подключи и работай.

Однако, скорее всего, в качестве нижней части спереди у вас стандартная юбка. Вам придется заменить его на модифицированный — StockSkirtReplacement_x1.stl
Он позволяет проходить болтам M3x30 и монтировать их на профиль 2020, указанный выше, с помощью Т-образных гаек.
Он частично совместим с нижней панелью «enclosure v2» — к сожалению, панель придется подрезать на 6-7 мм (спереди) и закрепить креплениями меньшего размера (EnclosureBottomPanel-SmallerMount.stl), если вы настаиваете на ее сохранении. Лучшей идеей было бы установить панель на уровень выше, поверх профилей 4040.

Боковая юбка

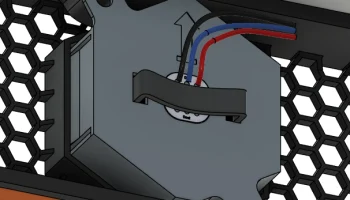

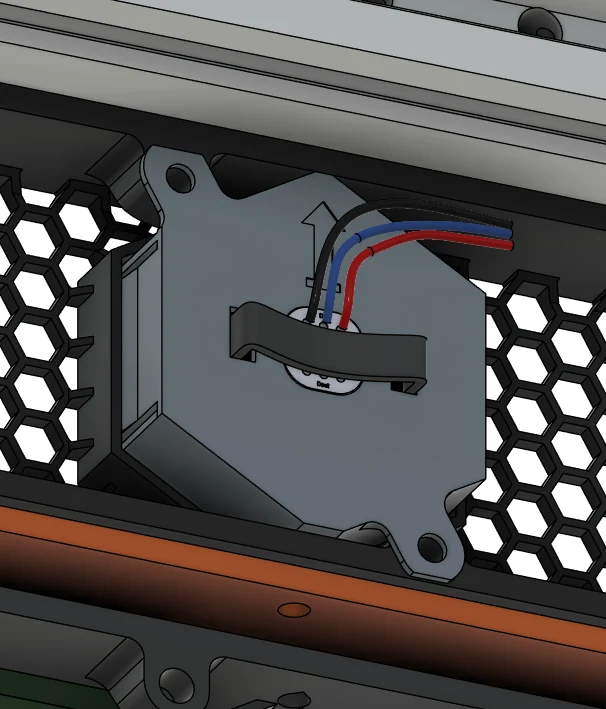

Сетку с логотипом можно использовать с логотипом, напечатанным в акцентном или прозрачном цвете. Вы можете использовать прилагаемое крепление/крышку для светодиодной кнопки Neopixel, чтобы подсветить четкий логотип. Закрепите с помощью M3x6 и термовставок.

Задняя юбка

Отверстие в юбке сделано для кабелей, соединяющих подвал с рюкзаком. После установки покройте кабели файлом CablesPassCover.stl.

Пример модулей D-типа: aliexpress.com/item/1005008176772218.html

Обновления
2025.02.26

Передние сетки были скорректированы — зазоры по бокам стали на 2,8 мм меньше. Также монтажные отверстия теперь имеют овальную форму для лучшей регулировки. STEP также обновлен.

FrontSkirtClean_x1.stl
FrontSkirtLogo_x1.stl
FrontSkirtL_x1.stl
FrontSkirtR_x1.stl
