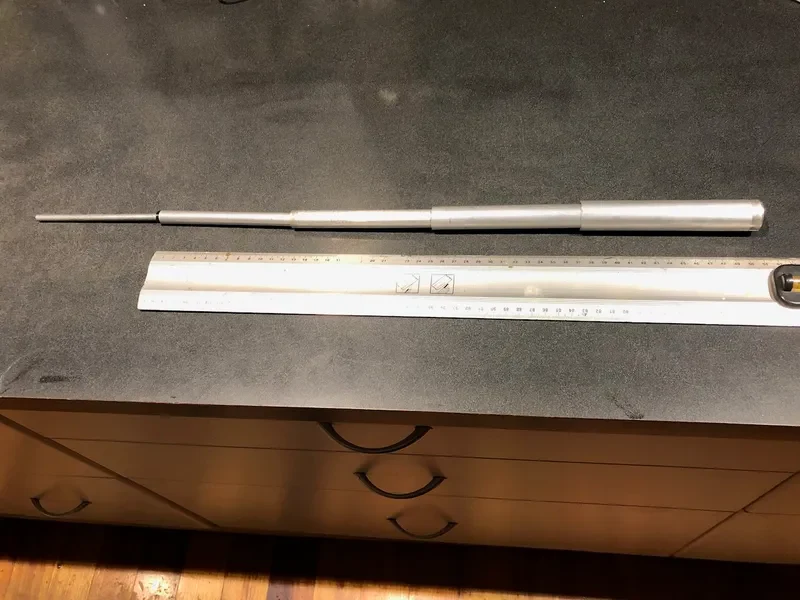

Регулируемый столб для палатки с поворотным замком

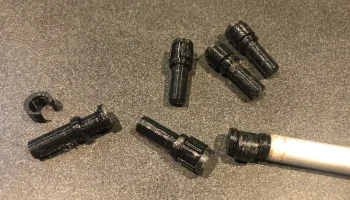

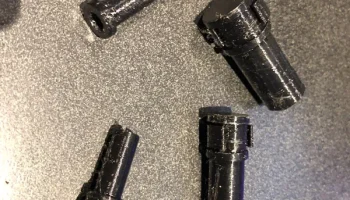

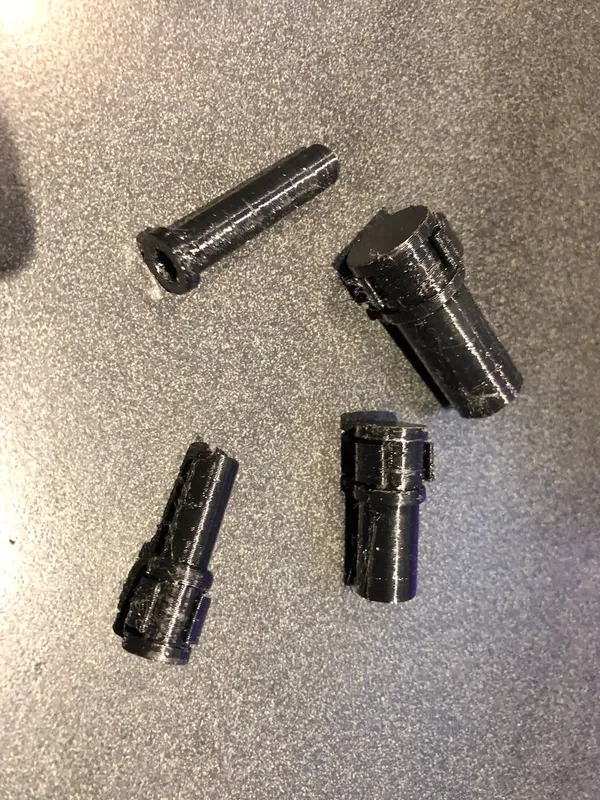

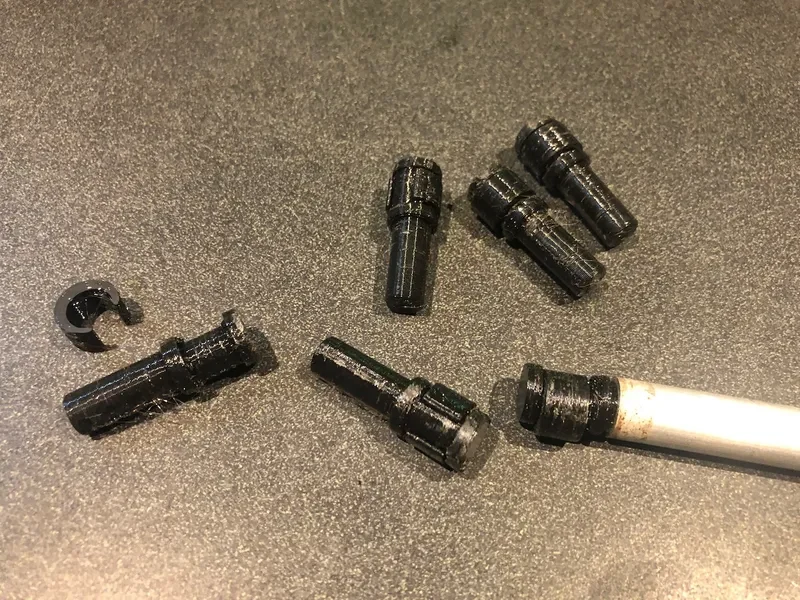

Регулируемая кулачковая система с поворотным замком для обычных алюминиевых трубок. Многократное использование, но опора для палатки является основным вариантом использования. Построенные как коммерческие опоры для палаток с поворотным замком, оказались подделкой. Можно купить две трубки диаметром 6,5 м и рулон нити по цене одной или двух опор. Вы можете купить эти поворотные замки на Ebay и т. д., но они также очень дороги из-за крошечного кусочка пластика и бывают только одного размера.

Пример другого варианта использования: https://www.printables.com/model/232077-full-adjustable-quickly-removable-low-profile-van.

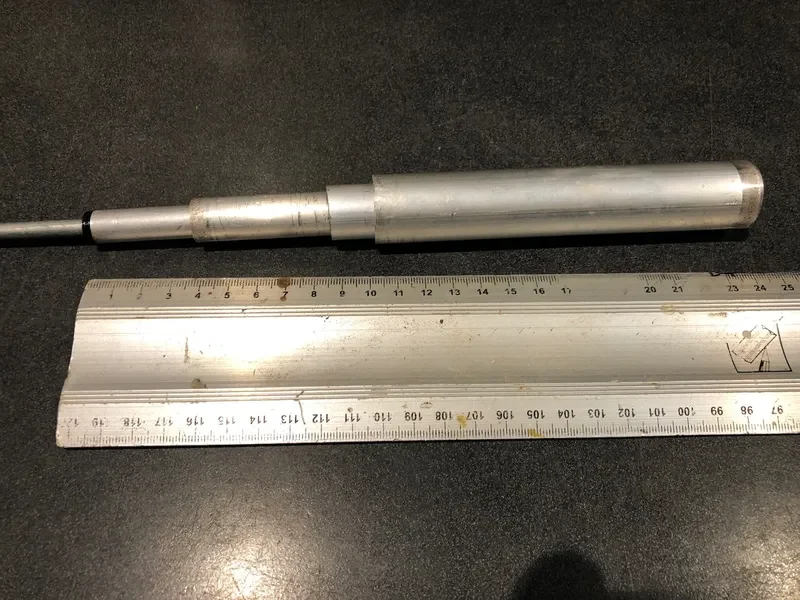

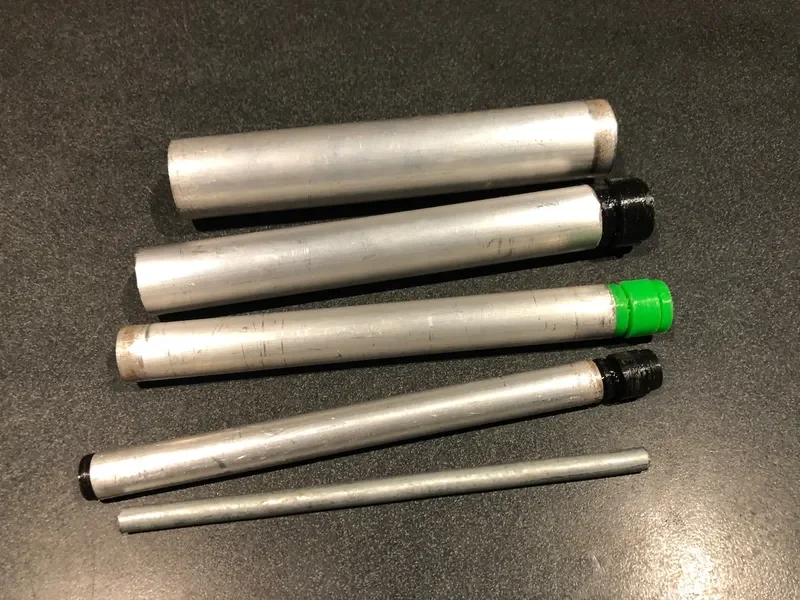

3 текущих размера для экструзии алюминиевых труб:

Внешний диаметр 12 мм x вес 1,6 мм

Внешний диаметр 16 мм x вес 1,6 мм

наружный диаметр 20 мм x вес 1,6 мм (который помещается внутри корпуса 25 мм x 1,6 мм)

Вставка подходит для цельного стержня диаметром ¼ дюйма.

Необходимо приклеить основной корпус аральдитом (или другим клеем) к трубке, иначе он будет вращаться при попытке зафиксировать кулачок. Работает намного лучше, чем ожидалось. Больший размер легко удерживает массу тела. Карбоновая трубка 8x6 мм помещается внутри трубки 12x8,8 мм, что позволяет использовать кулачок меньшего размера, но он все еще ждет заказа.

Если вы хотите сделать свой собственный для трубок разного размера, используйте просто круг, смещенный на 1 мм от центра. Вы делаете большую часть настолько большого диаметра, насколько можете, чтобы выдержать крутящий момент. Внешний диаметр кулачка, который вы делаете, точно такой же, как внутренний диаметр большей трубки, поэтому для его установки требуется небольшое сжатие. Допуск по диаметру между идентификатором кулачка и основным корпусом составляет около 1 мм, но вам может потребоваться отрегулировать его. Чем меньше диаметр трубы, тем труднее добиться правильного допуска. В Австралии вы можете приобрести алюминиевую трубку этих размеров в магазине Capral. Кажется, что меньшие размеры в настоящее время не указаны на их веб-сайте, но вы можете позвонить или прийти, чтобы подтвердить, что они есть в наличии.
