Часы из блоков

Описание

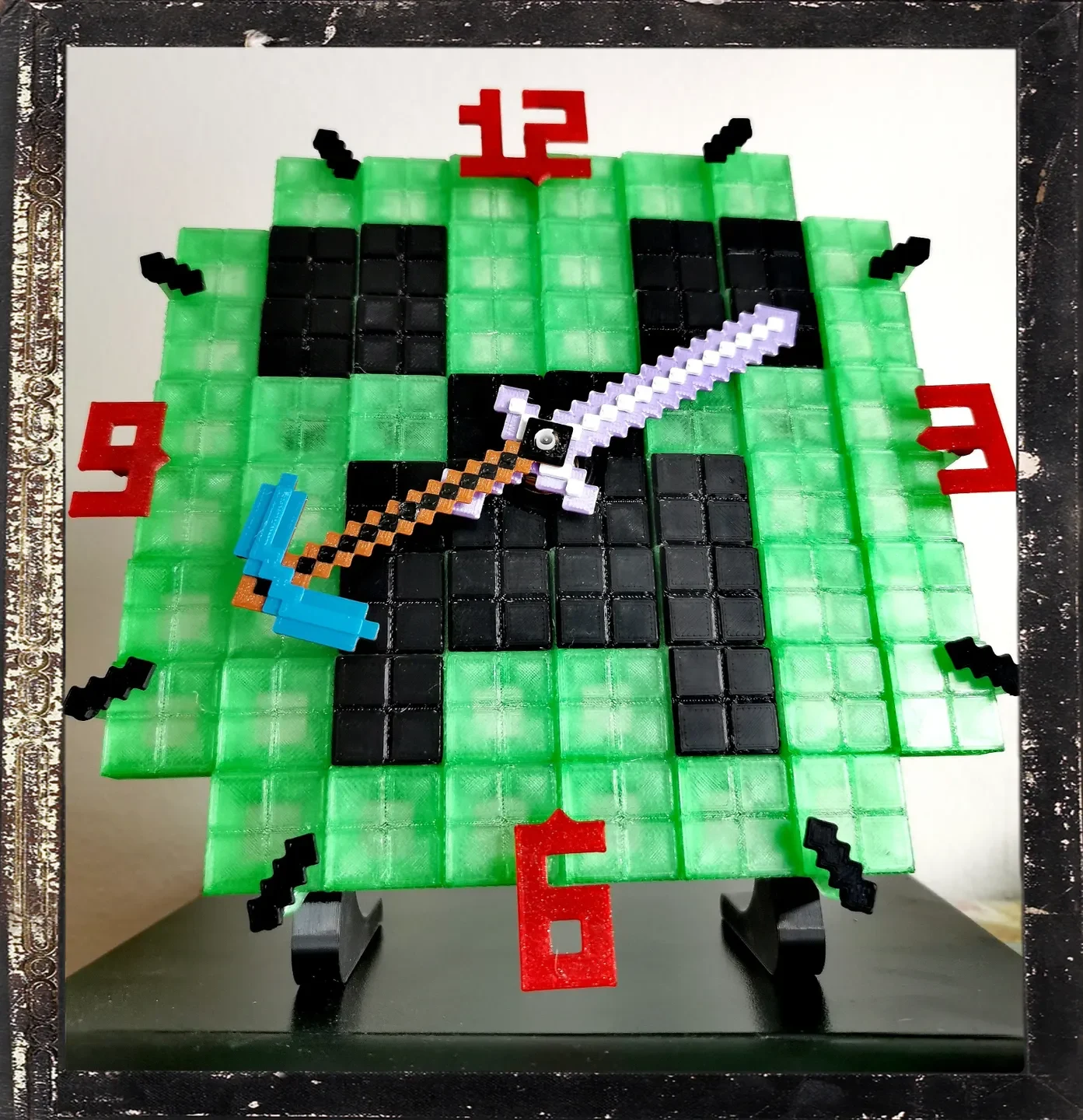

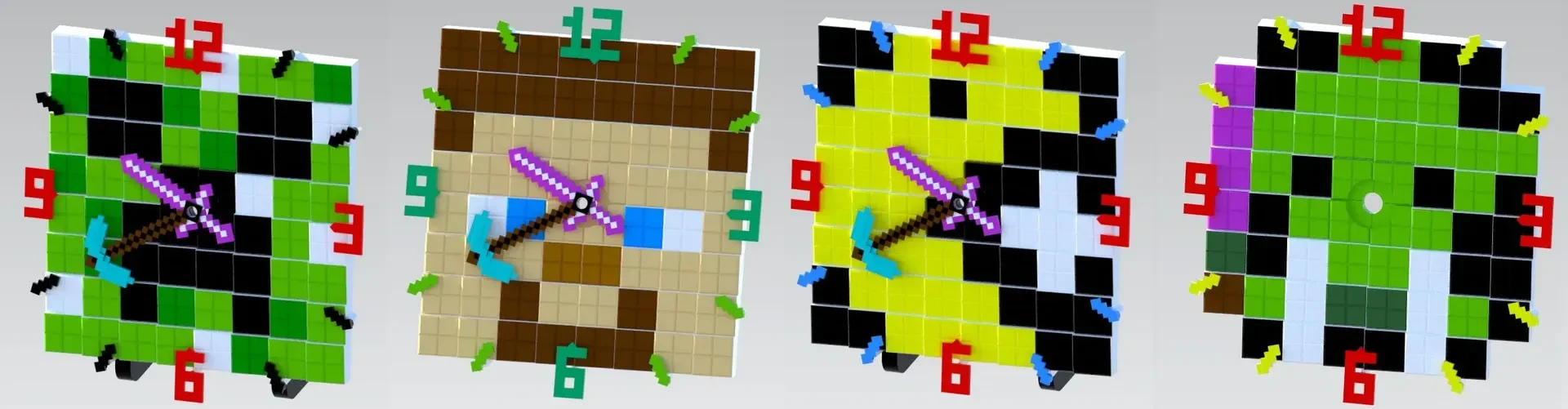

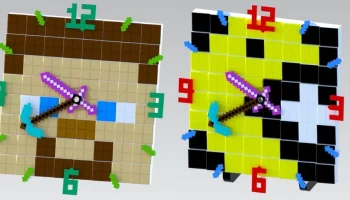

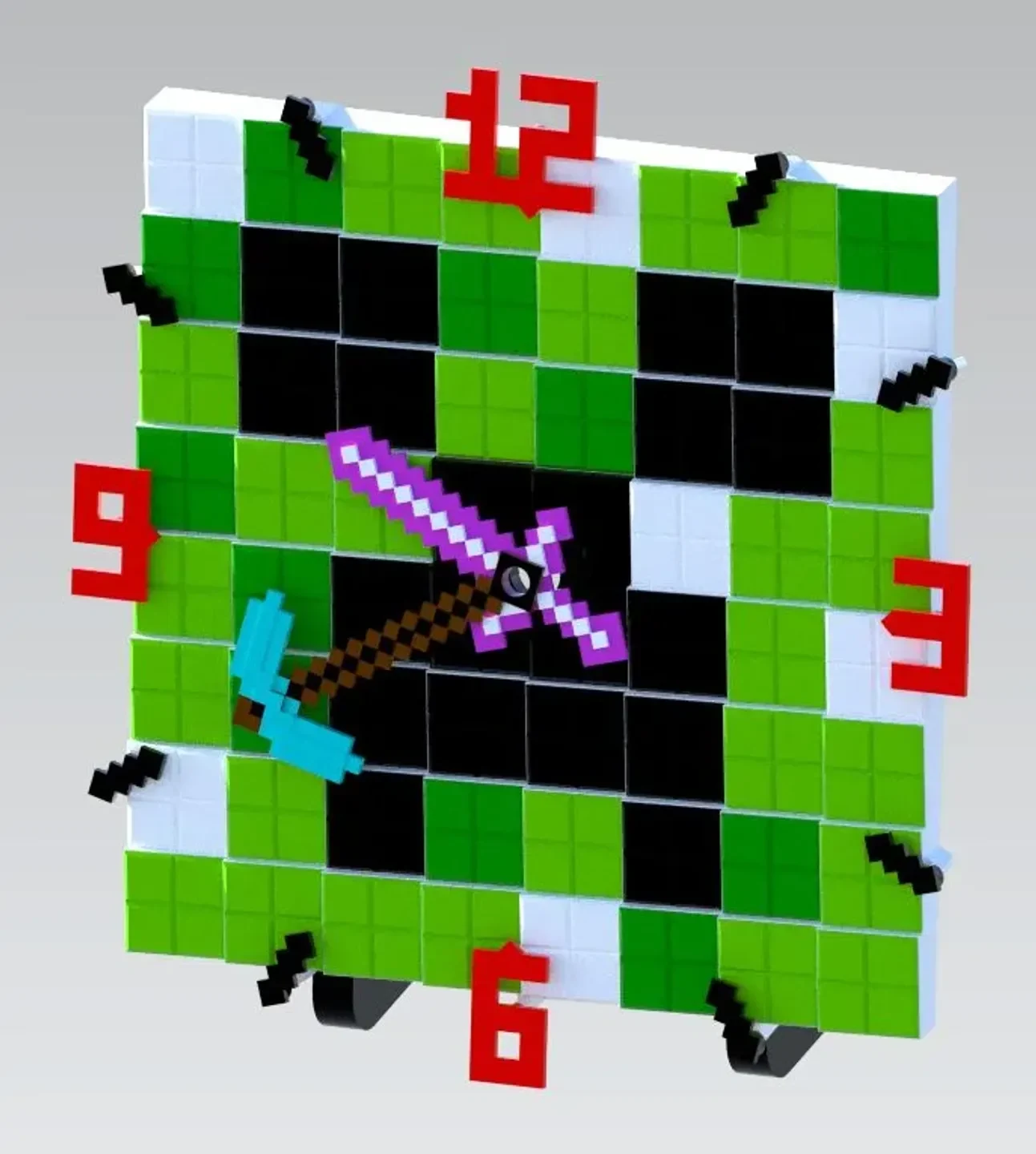

Эти часы можно использовать как настенные, так и как отдельно стоящие. Существует два основных варианта: первый — квадрат 8x8 («Голова»), а второй — без четырех углов («Голова_2»), что делает его больше похожим на часы. А еще эти головы можно наполнить разными вставками любых цветов, чтобы создать образ по вашему воображению.

Он был разработан для размеров часового двигателя 55,8x55,8 мм, а минимальная длина резьбы должна составлять не менее 9 мм (поэтому после 9+ мм должны быть установлены часовые стрелки).

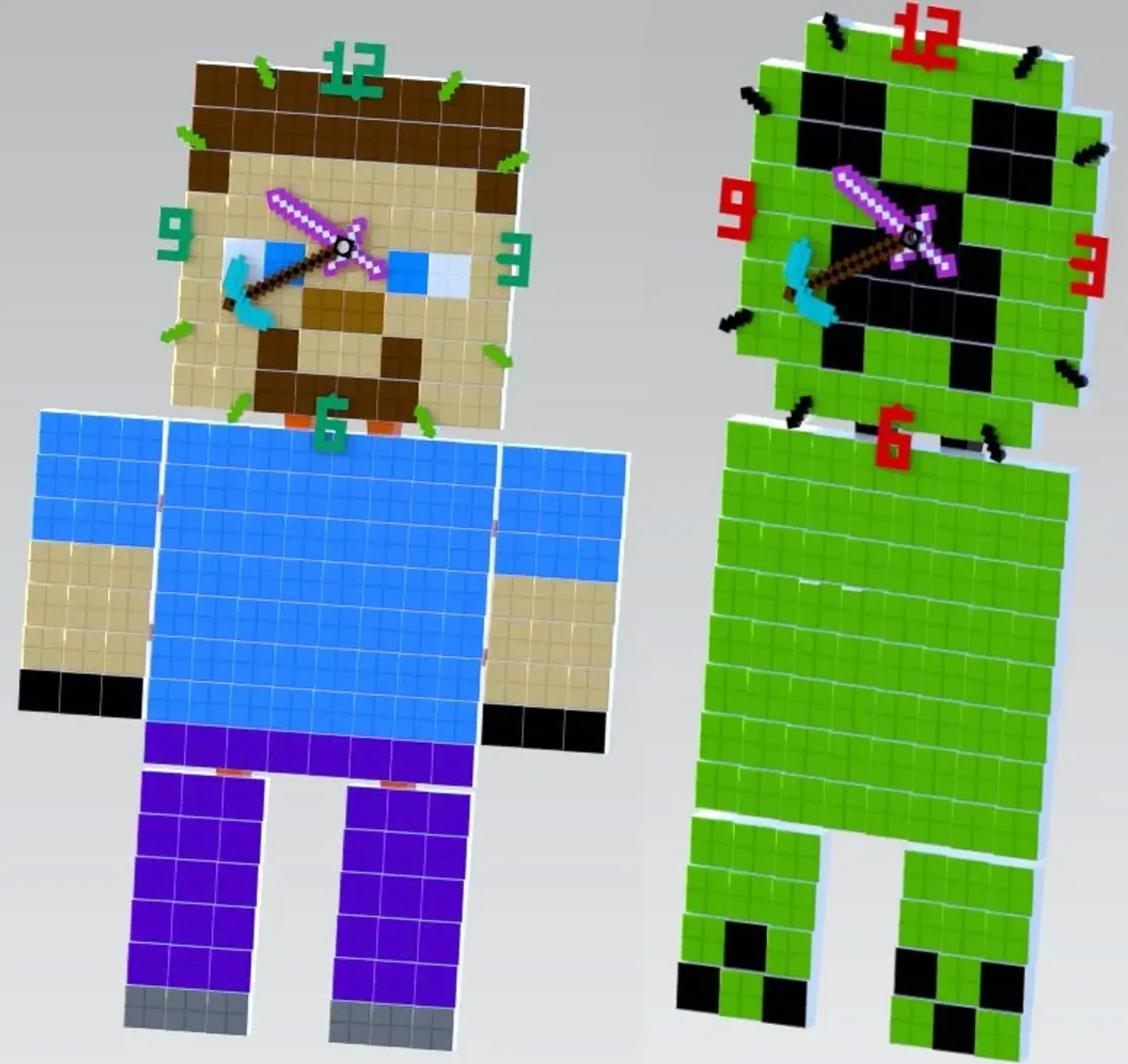

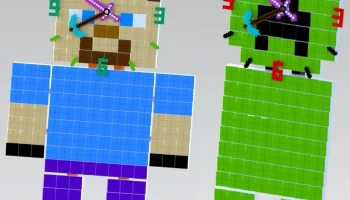

Если вам нужна версия для настенного монтажа и вы хотите распечатать добычу, вы также можете распечатать вариант тела/рук/ног и соединить его с головой с помощью горизонтальных и вертикальных соединений.

Печать информации

Материал: ПЛА/ПЭТГ

Высота слоя: 0,2 мм

Заполнение: 15%

Опоры: Опоры необходимы только в середине головы, где должен быть размещен часовой двигатель. А также в частях Middle_inserts. (потому что все эти части необходимо печатать в такой ориентации)

Дополнительная информация: Для часовых/минутных стрелок Sword и PickAxe желательно менять нить между некоторыми слоями, чтобы она имела разные цвета.
Ориентация печати всех деталей вполне очевидна, только одно небольшое примечание к деталям Middle_inserts, что их следует печатать обращенной стороной к печатному листу, а значит, потребуются еще и дополнительные опоры.

Допуски испытаний

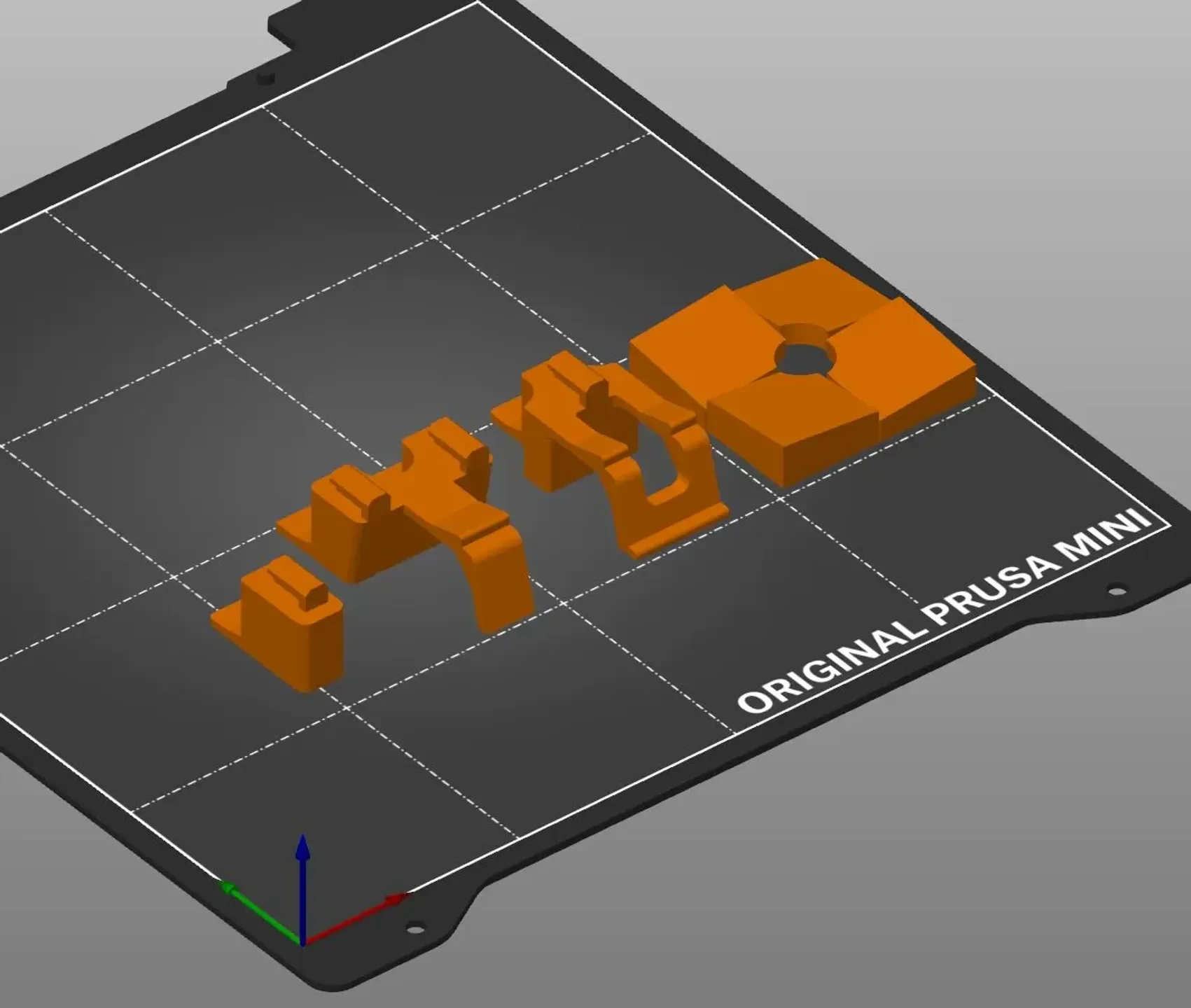

Если вы хотите быть уверены, что он соответствует вашим допускам и тактовый двигатель имеет правильные размеры, просто распечатайте сначала «BC_01_Tests_parts», а также вставку и зажим.

Сборка

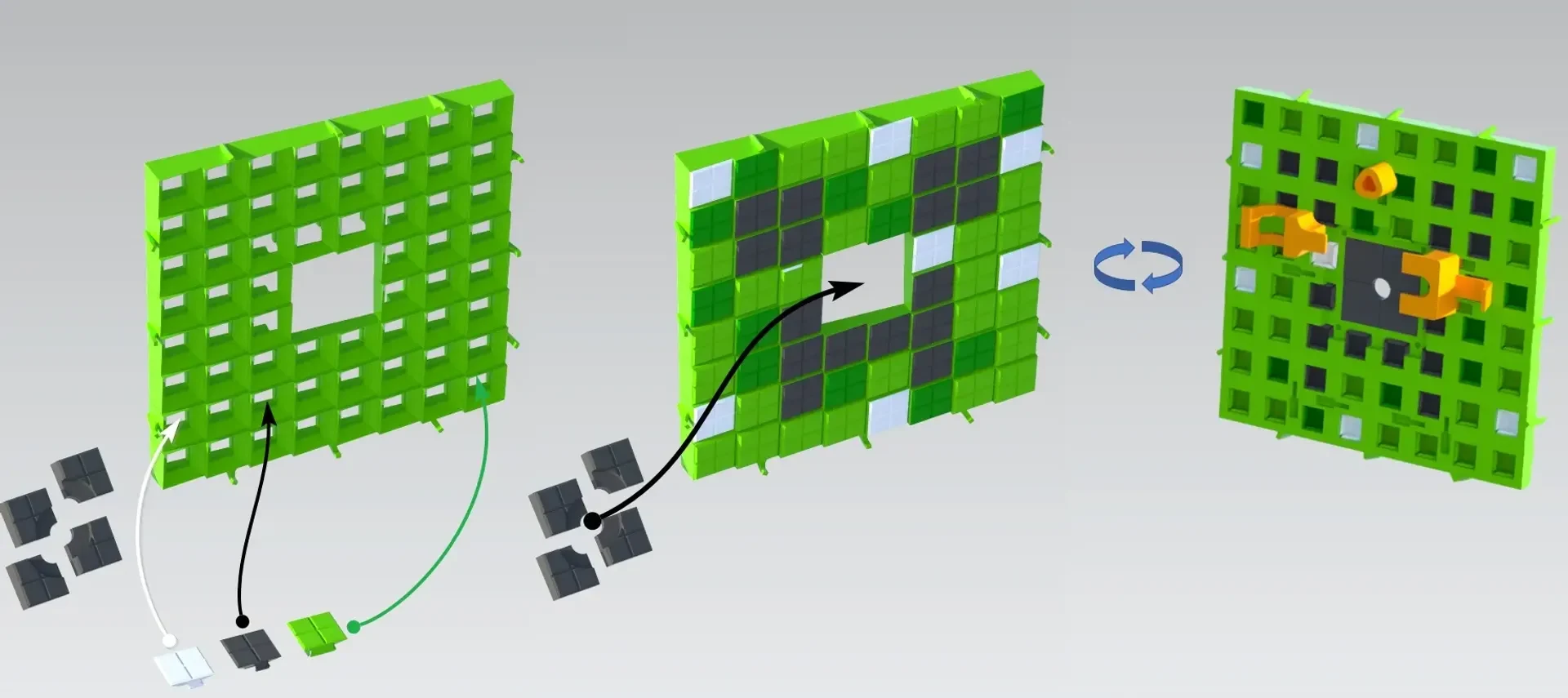

Просто вставьте цветные вставки в голову в соответствии с желаемым дизайном. Существует больше типов вставок, поэтому можно создавать более творческие вариации. Также одна специальная вставка вместе с другими вставками меньшего размера, чтобы можно было разместить в часах еще больше цветных блоков (16x16).
Также обратите внимание, что существует три варианта каждого типа вставок в зависимости от положений, в которых они должны быть размещены в тактовых двигателях. (край и угол). Итак, вам понадобится 4x для углов, 8x для края и 48x/52x для цельных.

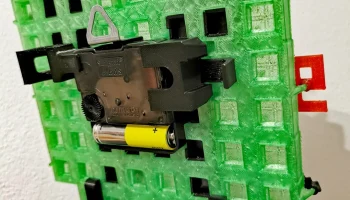

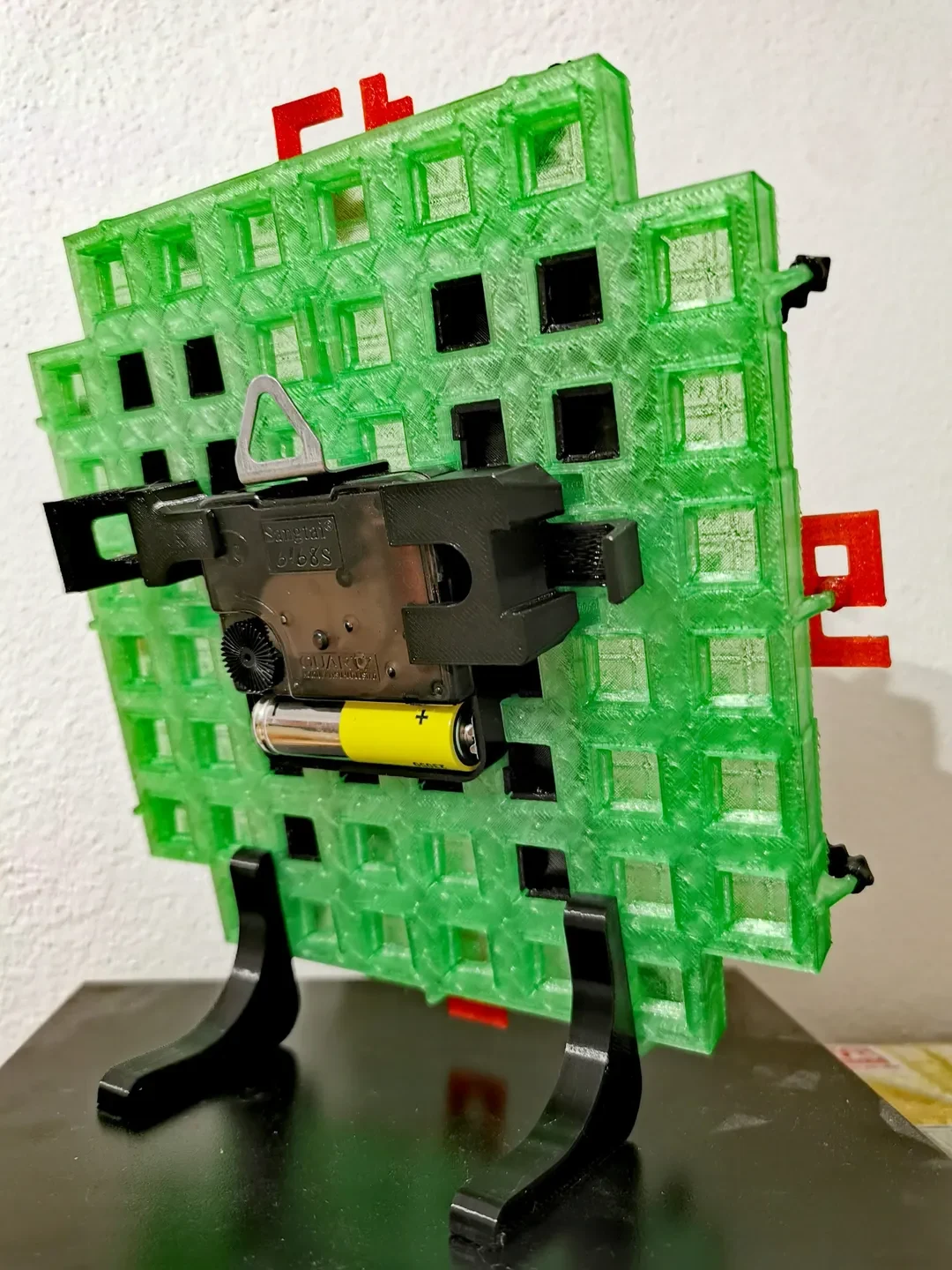

После этого вставьте внутрь часовой двигатель и закрепите его зажимами.

Следующим шагом будет установка средних вставок на двигатель и их закрепление.

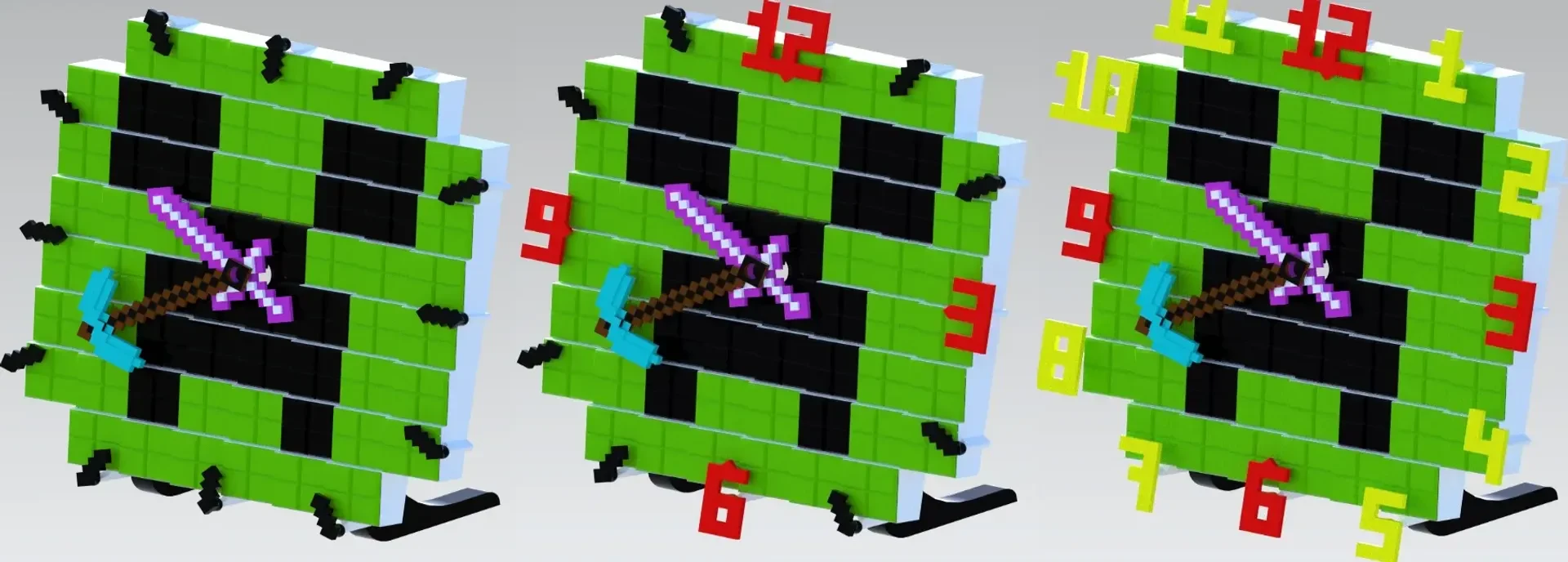

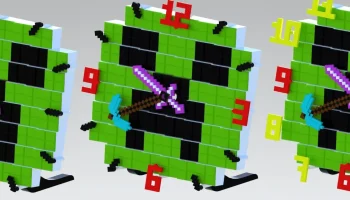

Затем поместите цифры или индикаторы часов по периметру головы, а также стрелки нужных часов. (вы можете использовать меньшие и большие числа или просто пиксельные линии)

Вставьте «Подвеску» или «Подставку» для настенного крепления или самостоятельно стоящих часов.

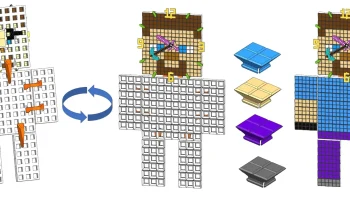

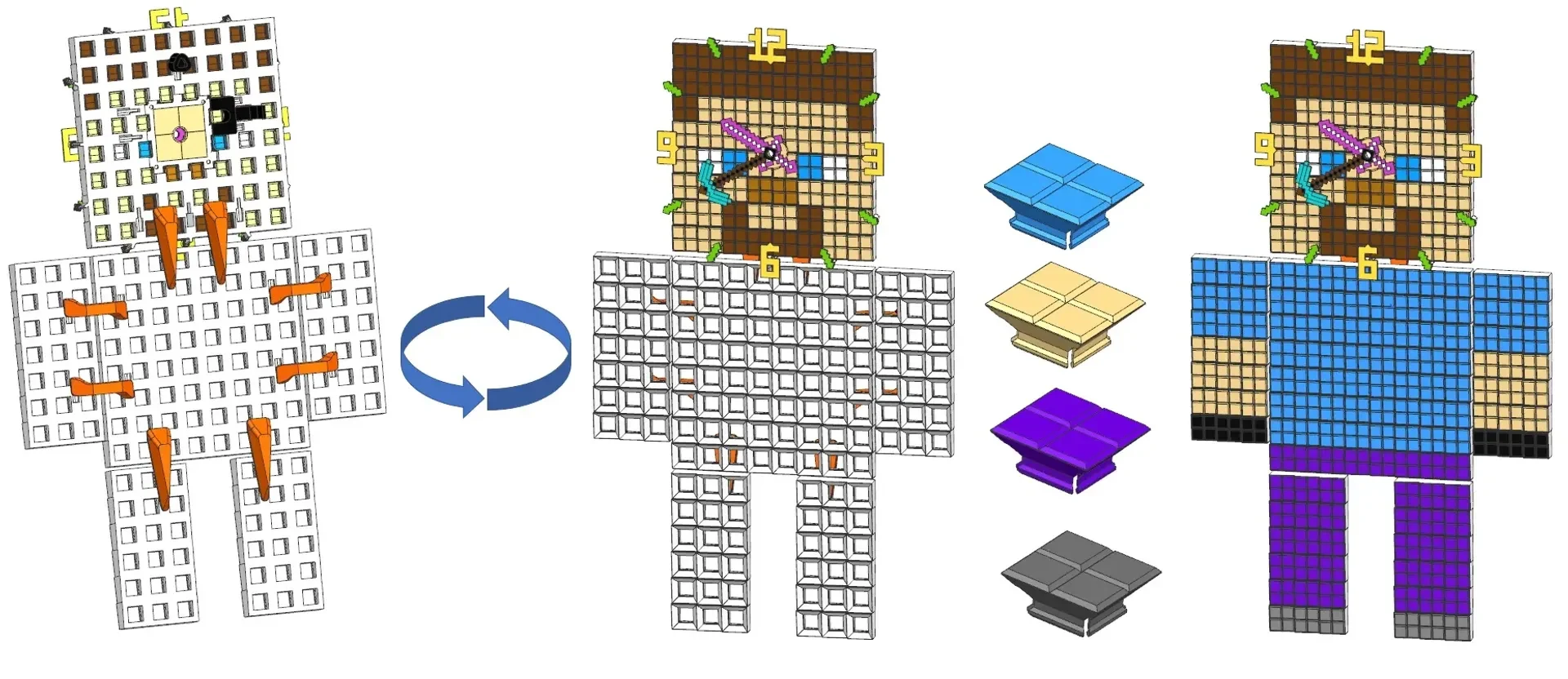

Дополнительн�� соедините корпус/руки/ноги горизонтальными и вертикальными суставами. (я это еще не распечатывал, но должно пройти без проблем)

И, наконец, НАСЛАЖДАЙТЕСЬ своей печатью!

или распечатай другой :-D
