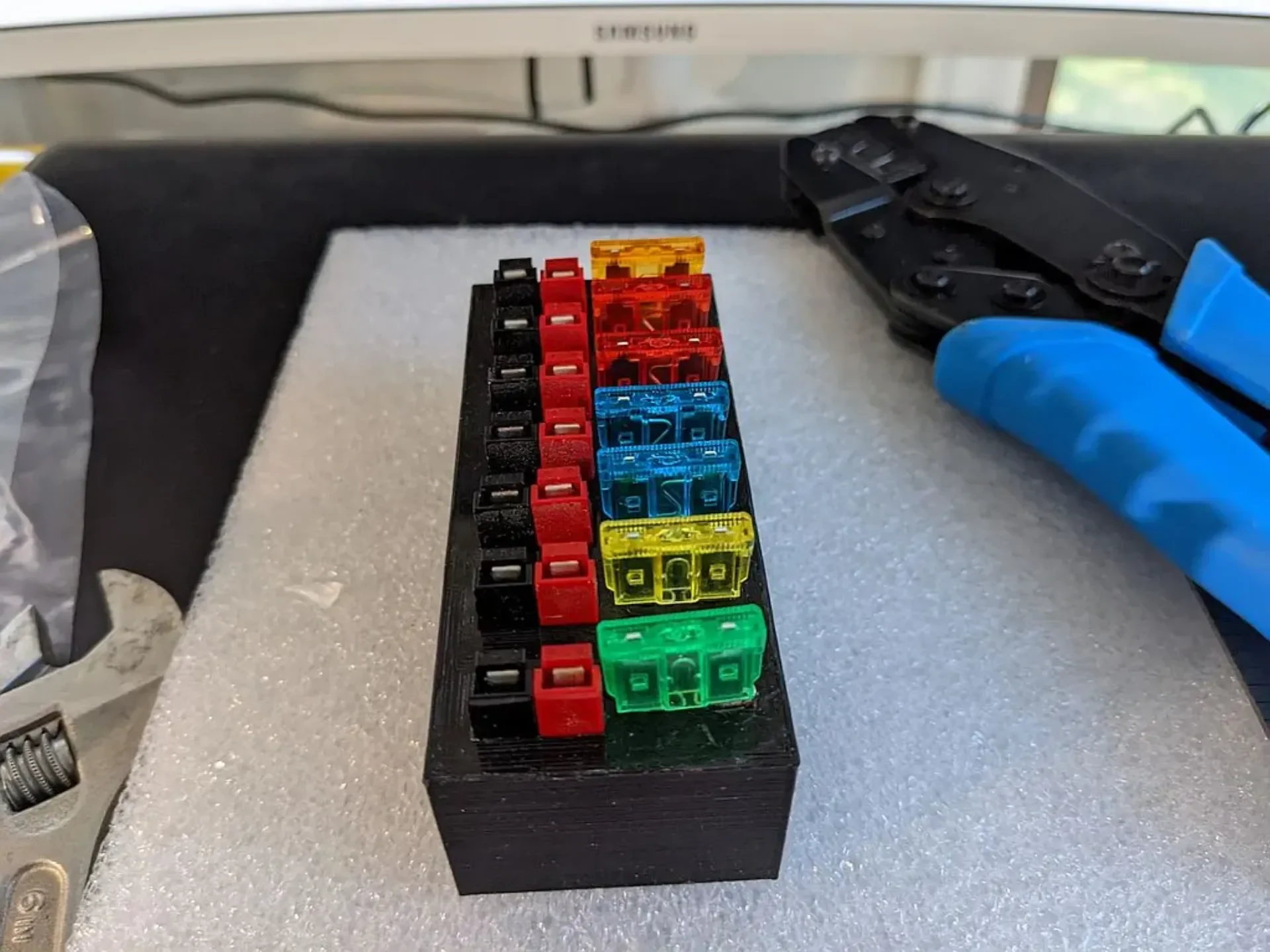

Блок питания Anderson Powerpole с плавкими предохранителями

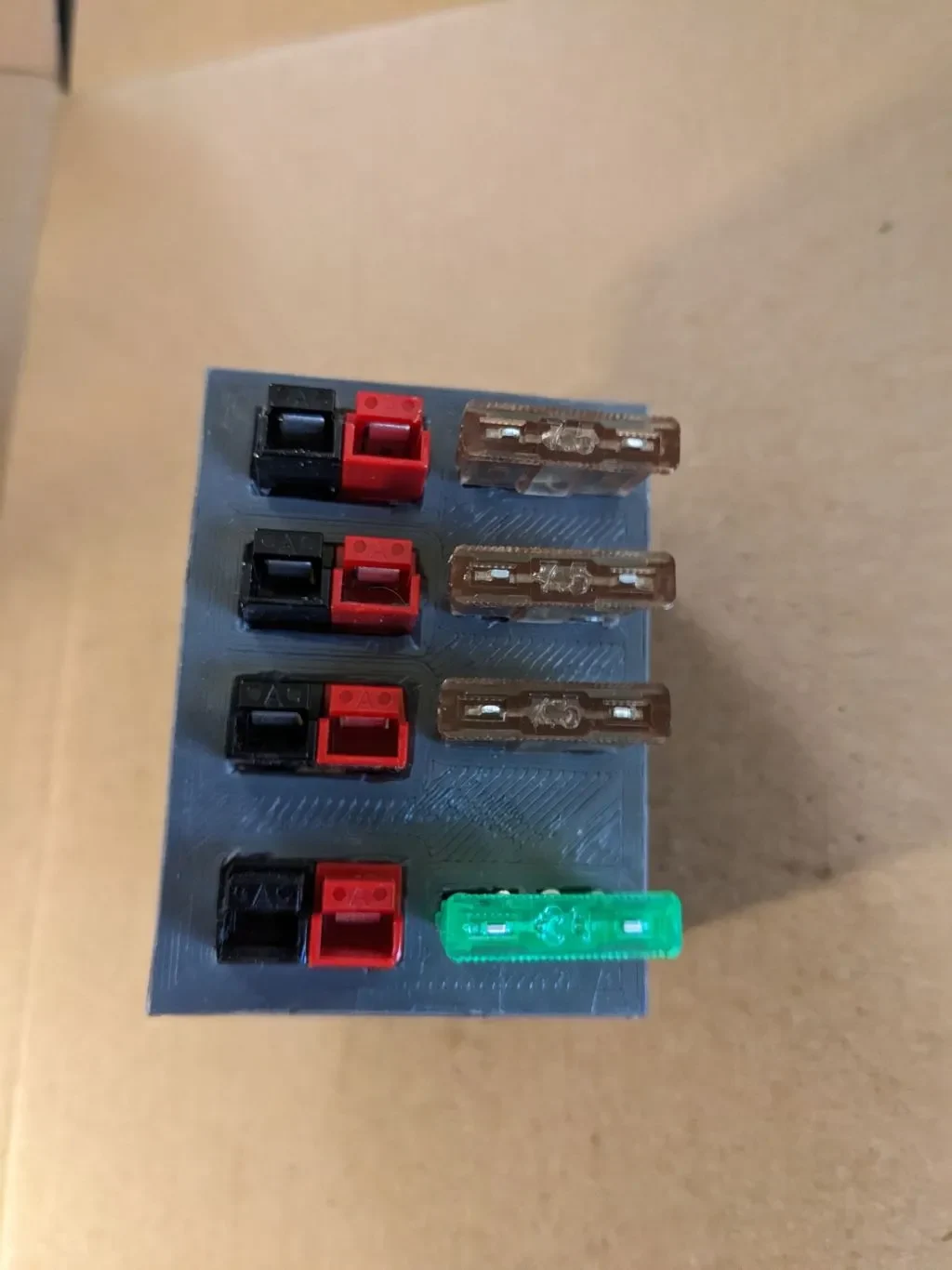

29.01.2023 — добавлена ​​версия с 4 разъемами — добавлены фотографии, показывающие гибкое использование проводов и шины разъема батареи (никелированная сталь).

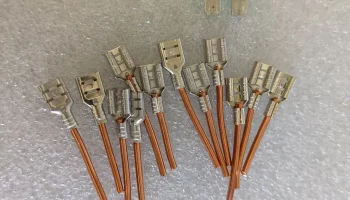

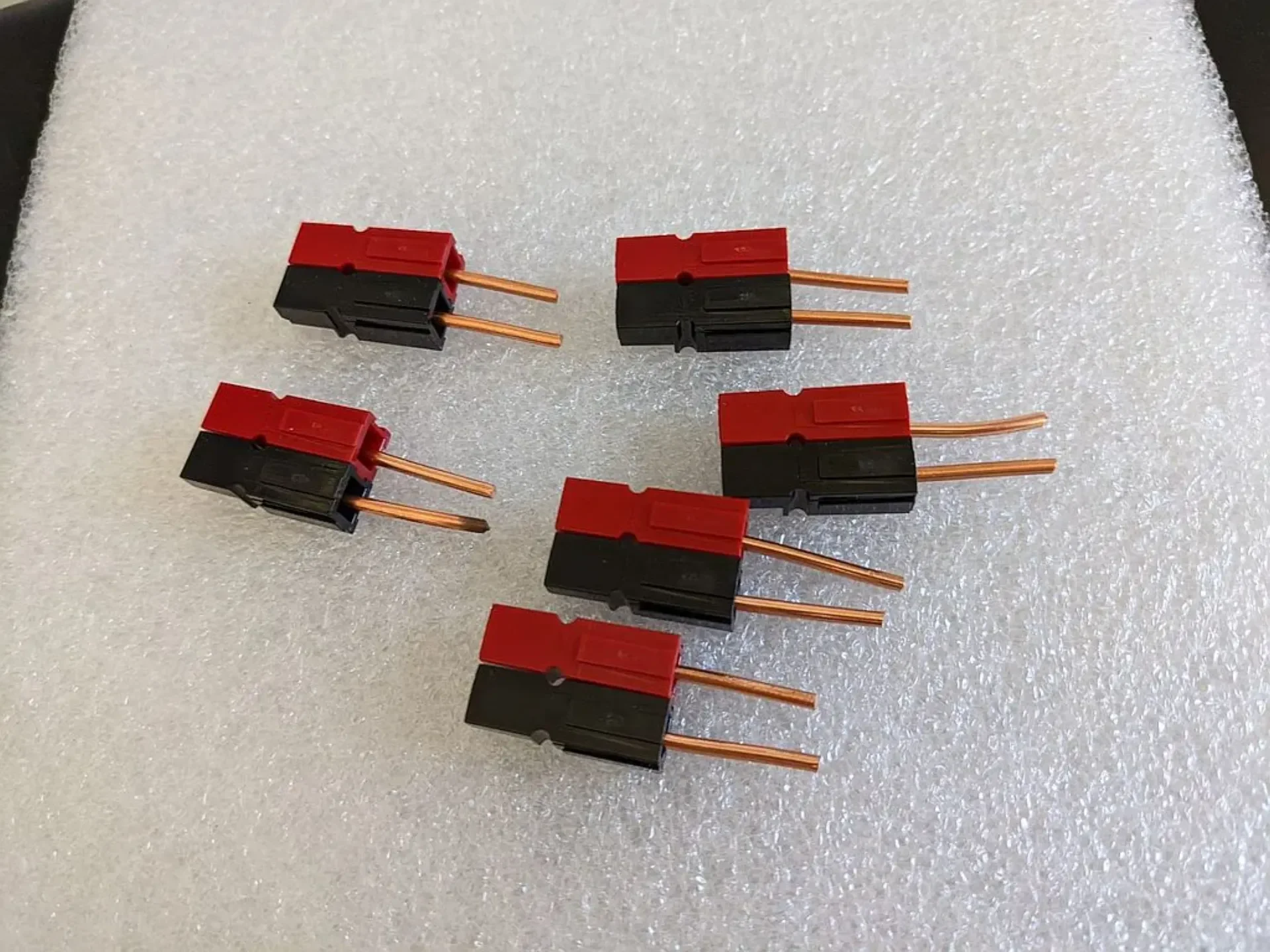

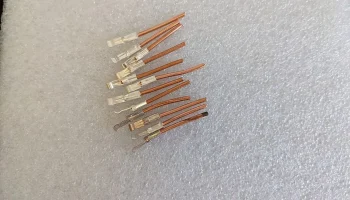

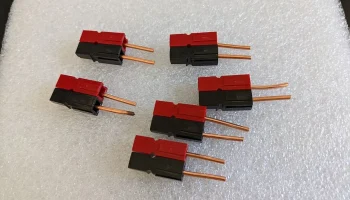

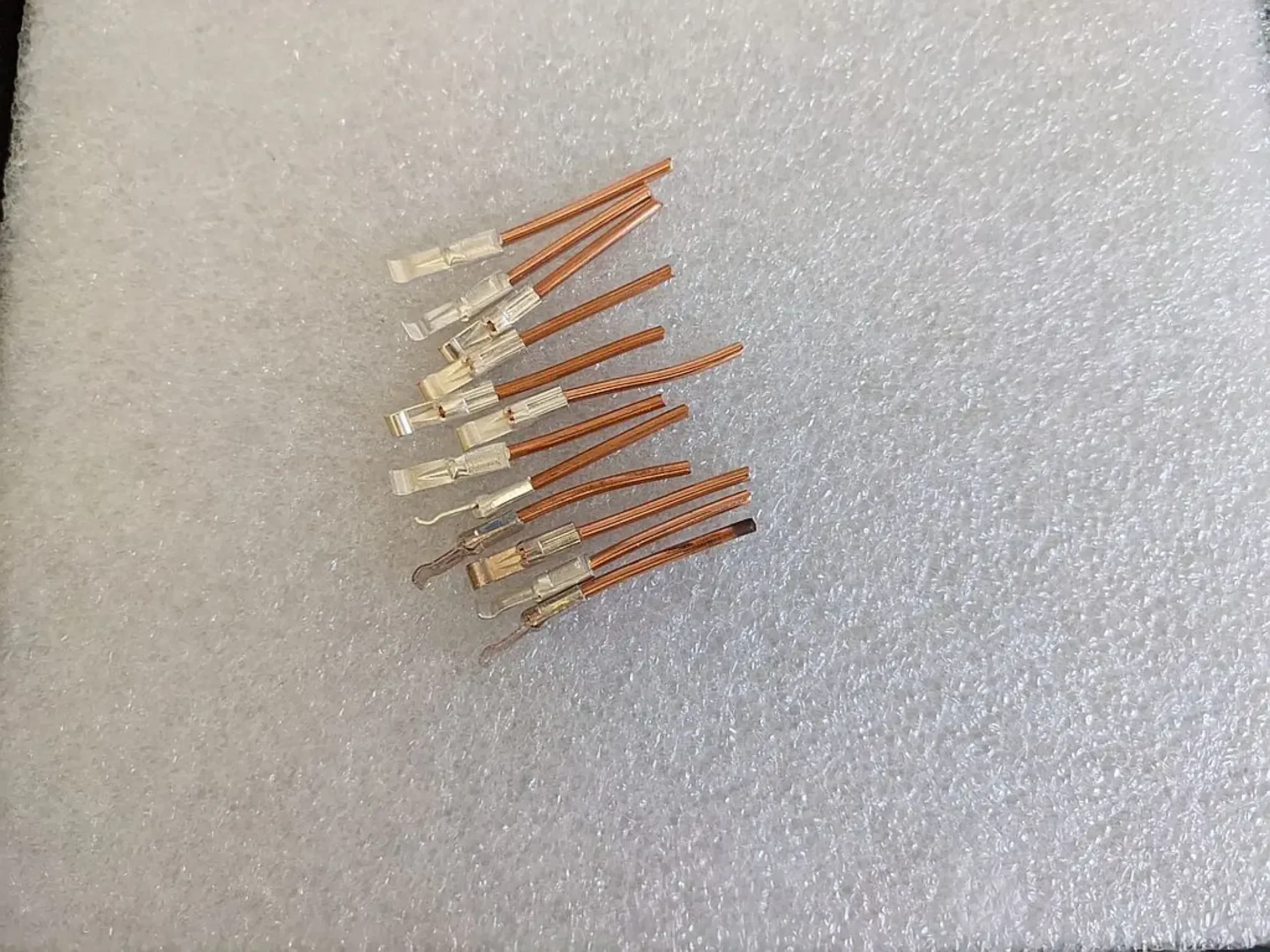

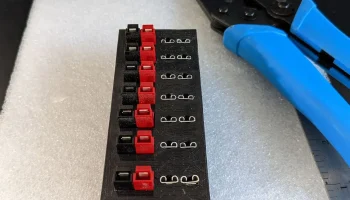

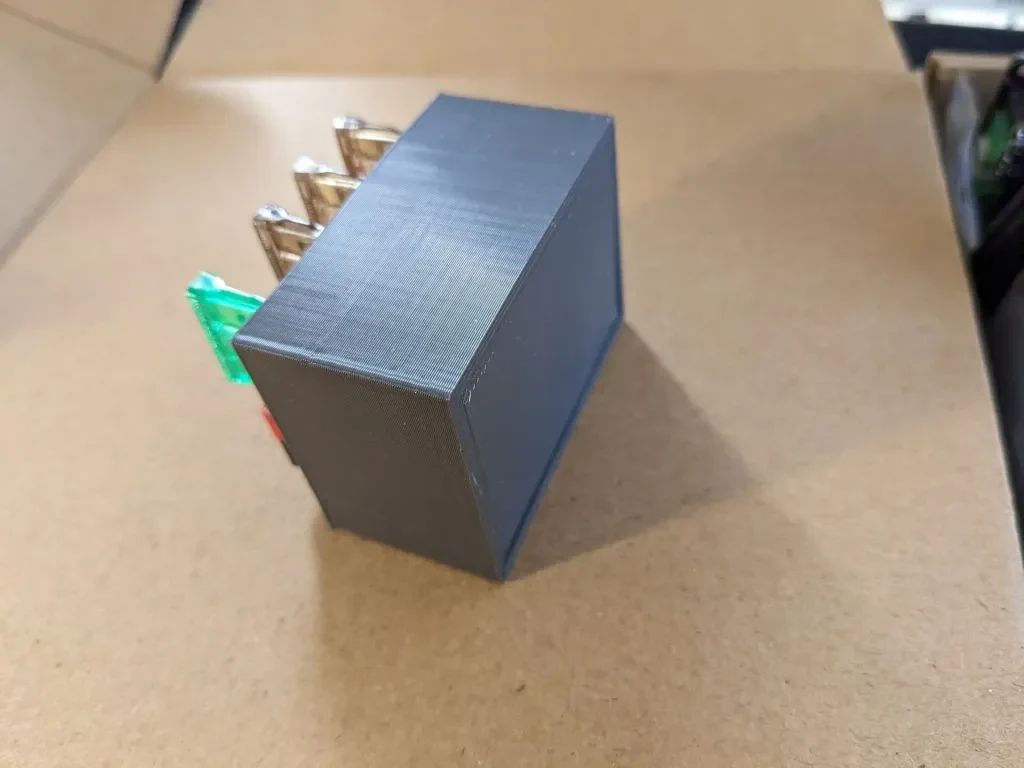

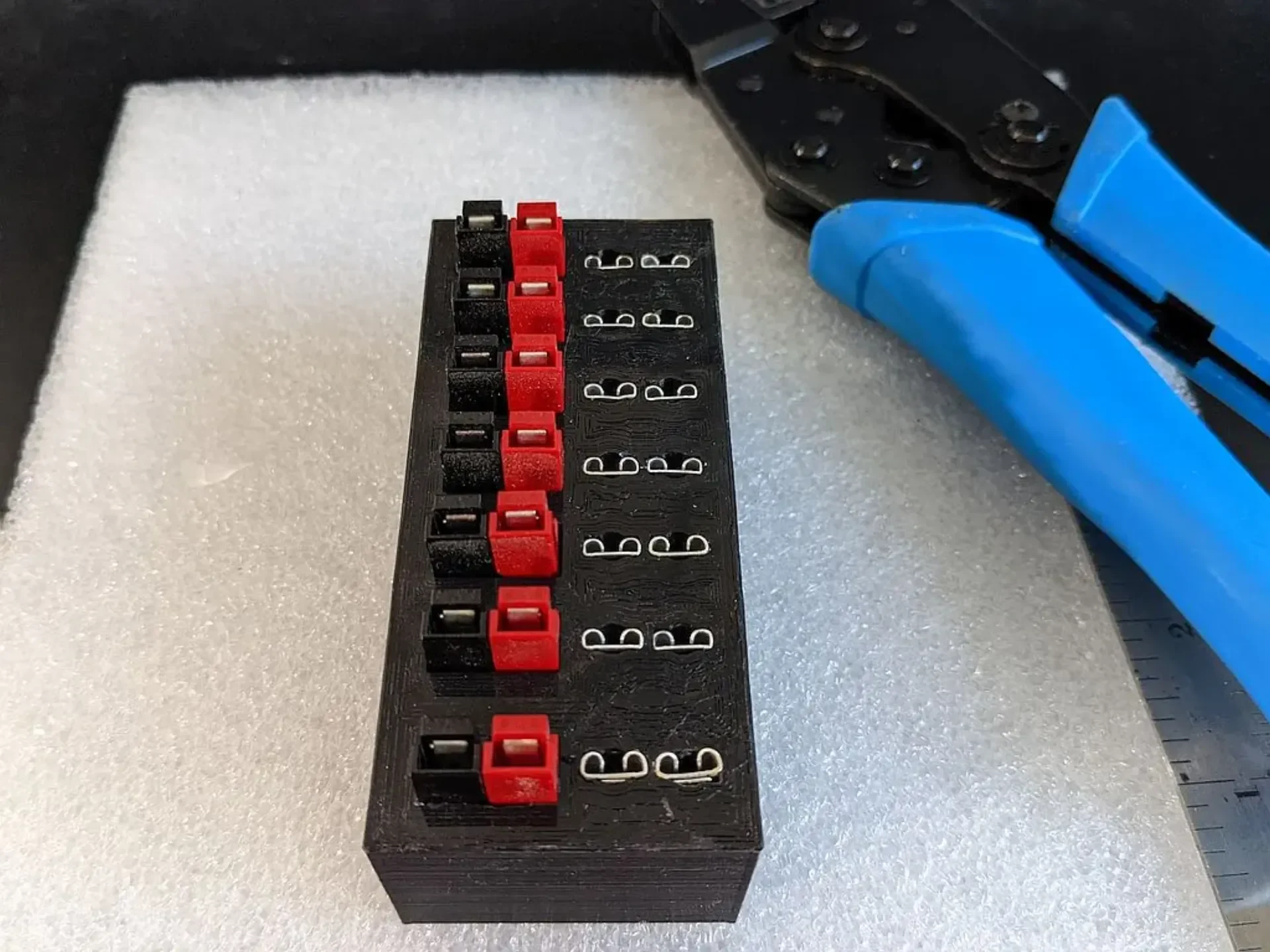

Модель состоит из двух частей: блока и крышки. В блоке имеются гнезда для быстроразъемных разъемов диаметром ¼ дюйма (используются для подключения предохранителей) и пар разъемов Anderson Powerpole на 15/30/45 А. Пары разъемов Powerpole, возможно, придется вставить на место для плотного прилегания к нижней части сопряженного интерфейса. Выступы в отверстии входят в углубления на паре разъемов. Быстроразъемные соединения также могут потребовать применения силы для вдавливания на место до заподлицо. Обжимные соединения должны быть Перед сборкой в блок. Клей CA, нанесенный на разъемы на задней стороне коробки, поможет предотвратить выпадение разъемов при извлечении предохранителей.

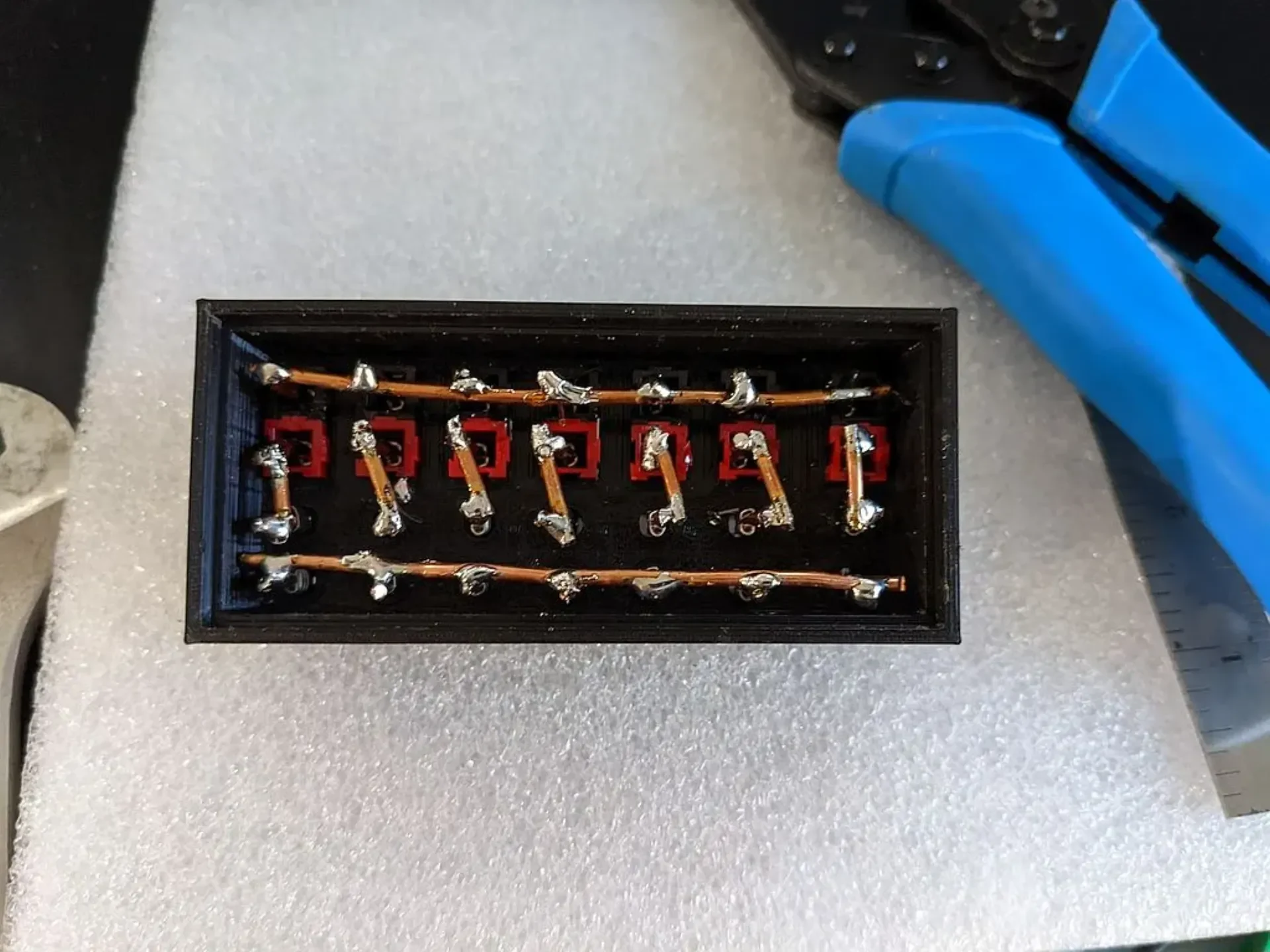

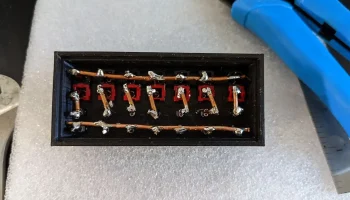

Никакой поддержки не требуется. Разъем для проводов должен быть достаточно коротким, чтобы поместиться под крышкой, или гибким.

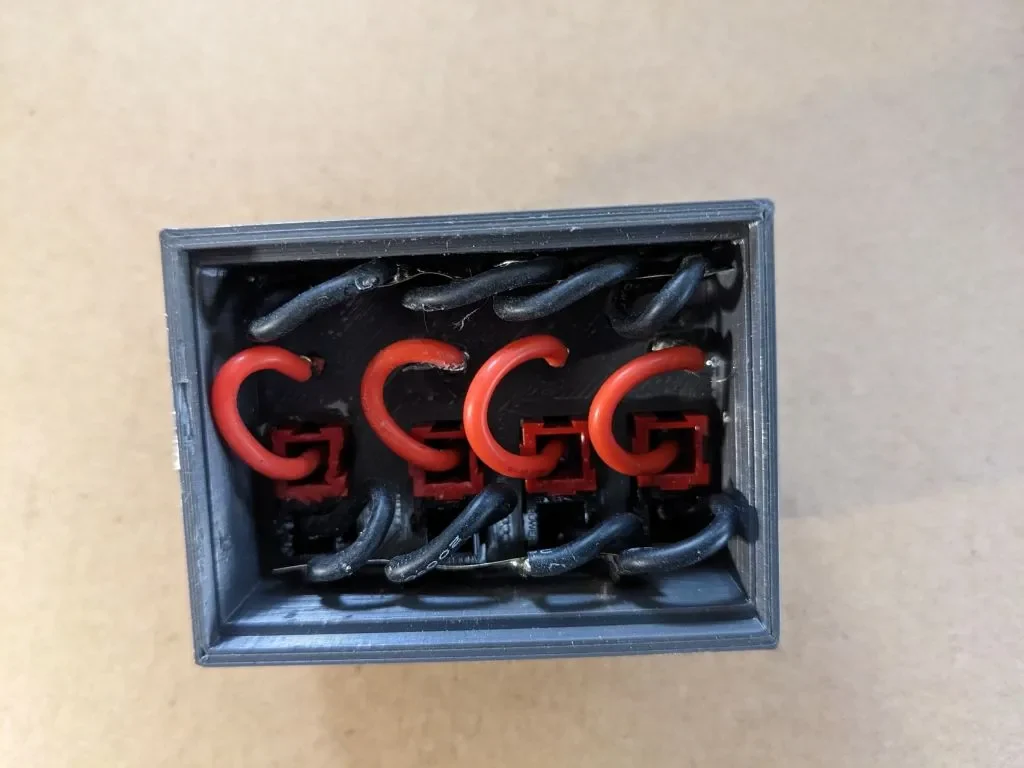

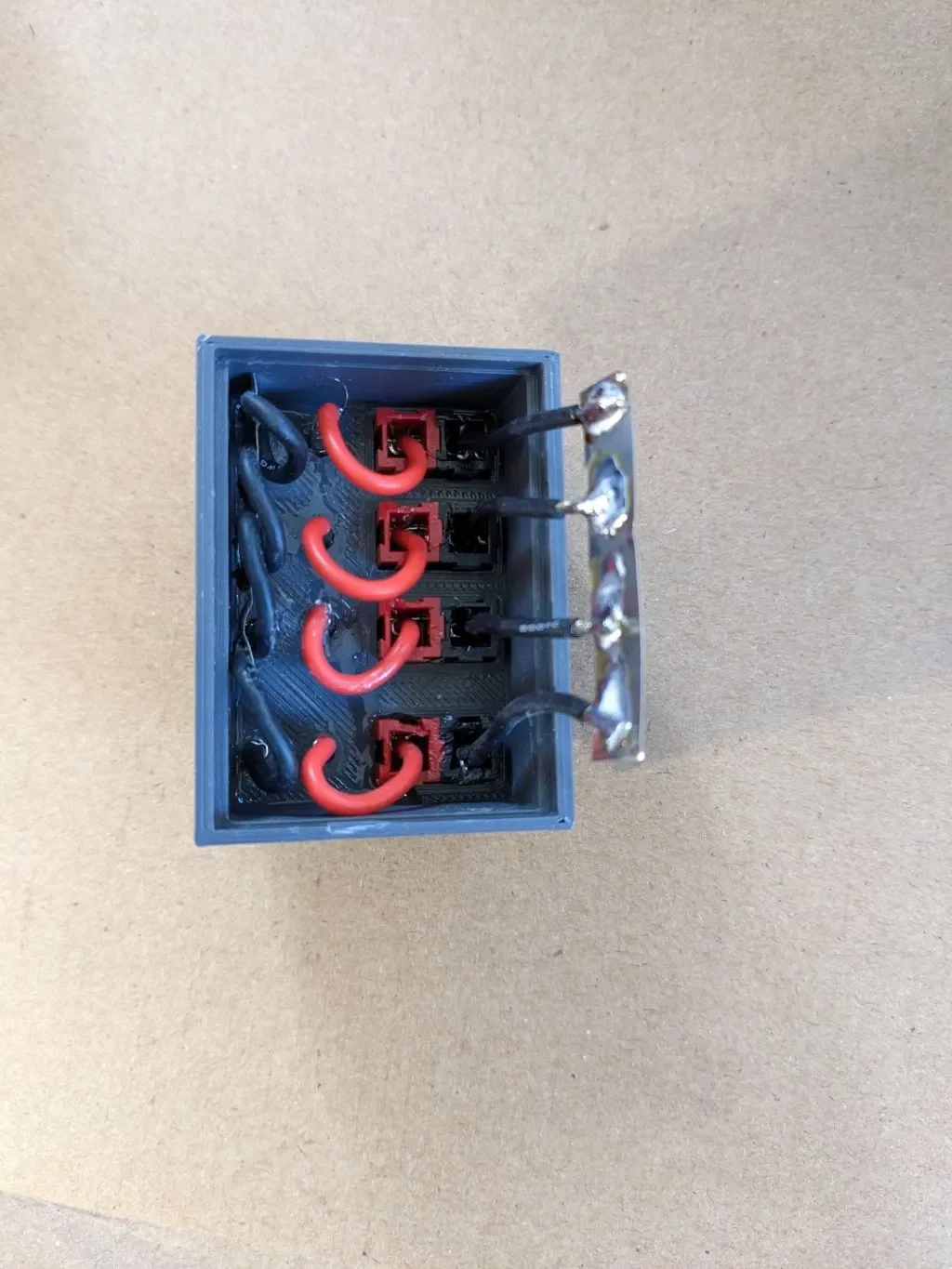

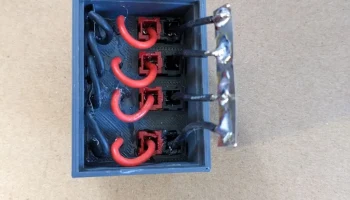

На фотографиях версии с 4 разъемами показано использование гибких проводов (медная жила с силиконовым покрытием) и шин разъема батареи (никелированная стальная лента).
