Параметризованный блок предохранителей F360 Anderson Pow...
Обновление 27 июля 2023 г.
Изменено расстояние для макета
Добавлена новая версия с использованием контактов для закрепления пары PowerPole вместо метода «защелкивания». Можно облегчить сборку.
Обновление от 29.07.2023
Добавлен «толкатель ракушек», облегчающий сборку модели «защелкивающейся».
07.01.2026
Добавлена версия «щелкни и закрепи», в которой центральный штифт также можно использовать в версии «защелкивайся».
Добавлены файлы .STL с 4, 5 и 6 примерами схем во всех трех версиях.

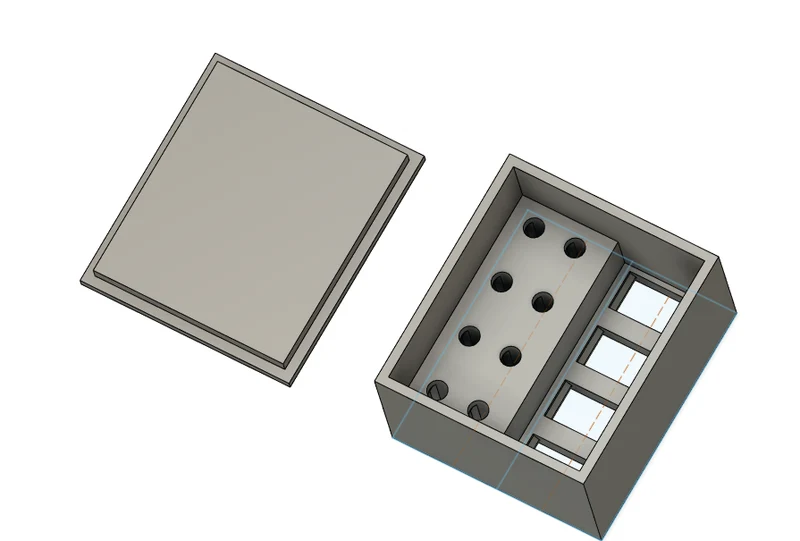

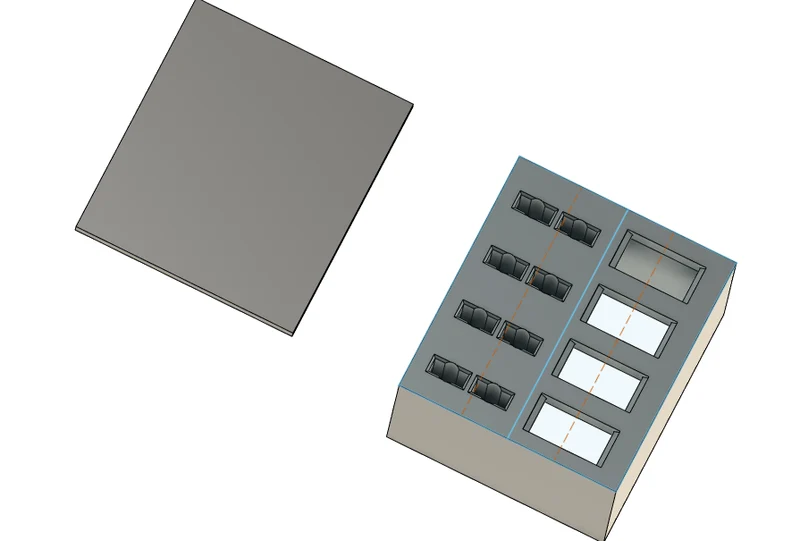

Прикрепленный файл Fusion 360 предназначен для настраиваемого блока предохранителей Anderson PowerPole. Вам нужно будет открыть файл в Fusion 360, чтобы создать файлы, необходимые для печати.
Пользователь может изменить количество разъемов на блоке предохранителей. Для этого используйте раскрывающееся меню «Изменить» и выберите «Параметры изменения валютных курсов». Откроется диалог параметров. Пользовательский параметр «цепи» управляет количеством пар предохранитель+полюс питания, которые будут включены в блок.
Держатель предохранителя состоит из пары быстроразъемных соединений с внутренней резьбой диаметром ¼ дюйма, которые запрессовываются в блок.
Сборка модели модели «click-in» предполагает вставку в блок корпусов PowerPole и блоков держателей предохранителей. Пара корпусов PowerPole с некоторым усилием защелкнется в прямоугольных отверстиях. Красный корпус должен находиться рядом с мес��ом держателя предохранителя (я предполагаю использование конфигурации ARRL «красный правый язычок сверху»).
Установка может быть проще, если сначала установить черный корпус на место так, чтобы боковое углубление располагалось над выступом со стороны открытия. Затем красный боковой выступ корпуса можно вставить в черный паз корпуса, вставив его в прямоугольное отверстие. Чтобы они встали на место, может потребоваться некоторое усилие и «покачивание».

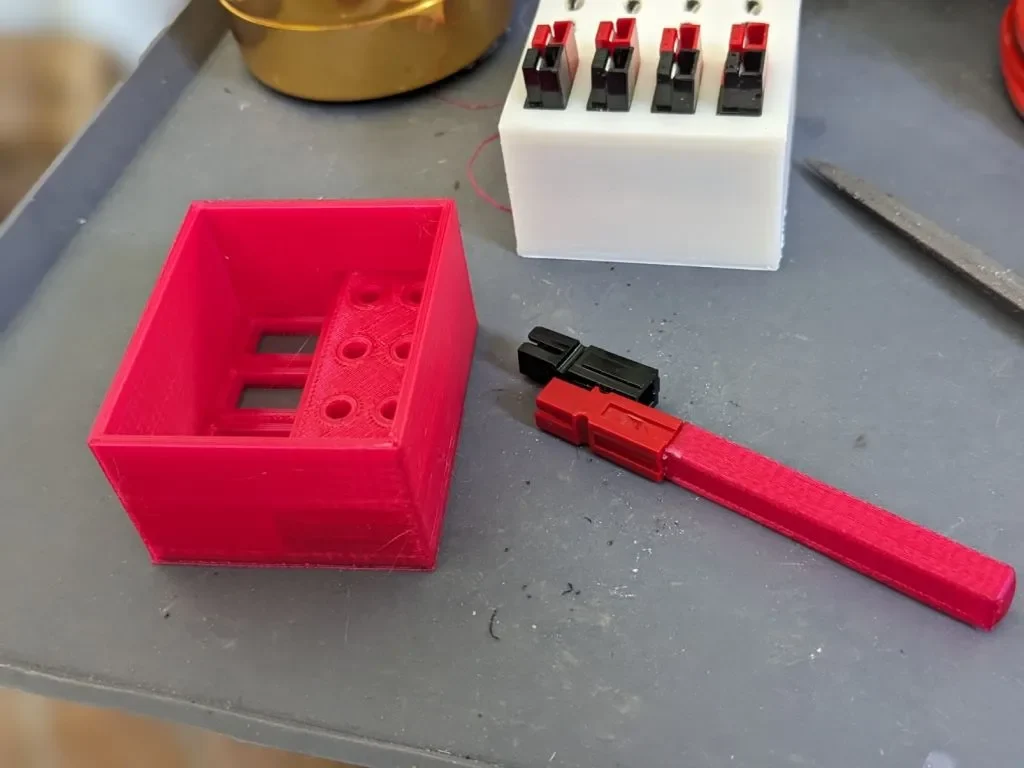

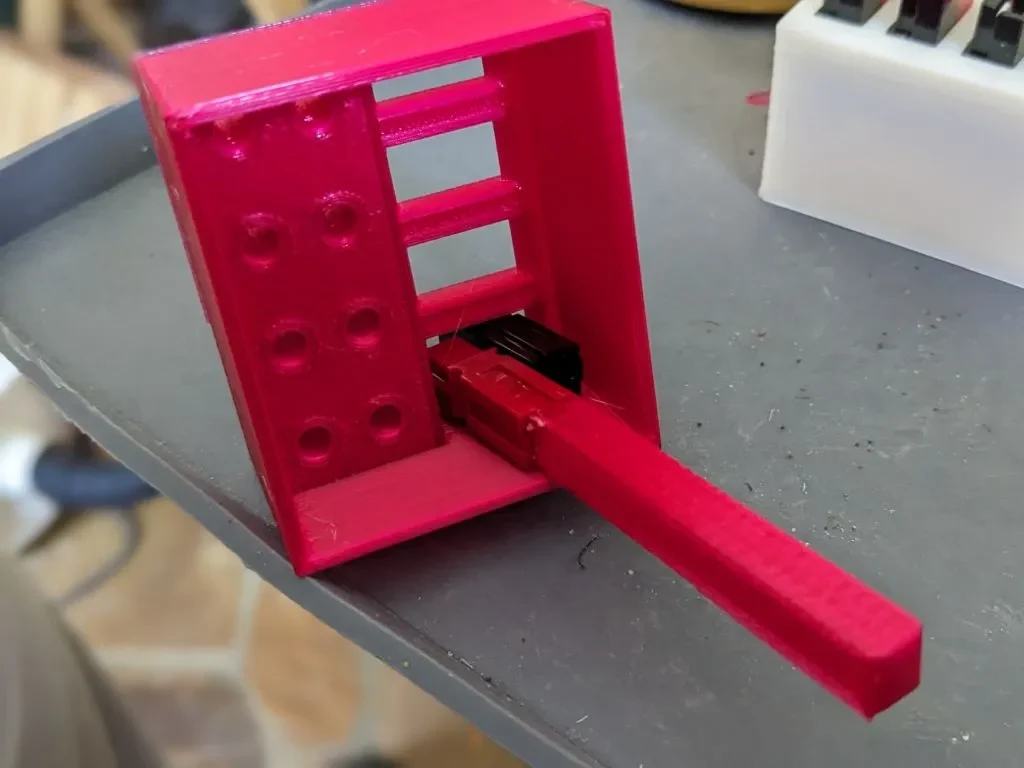

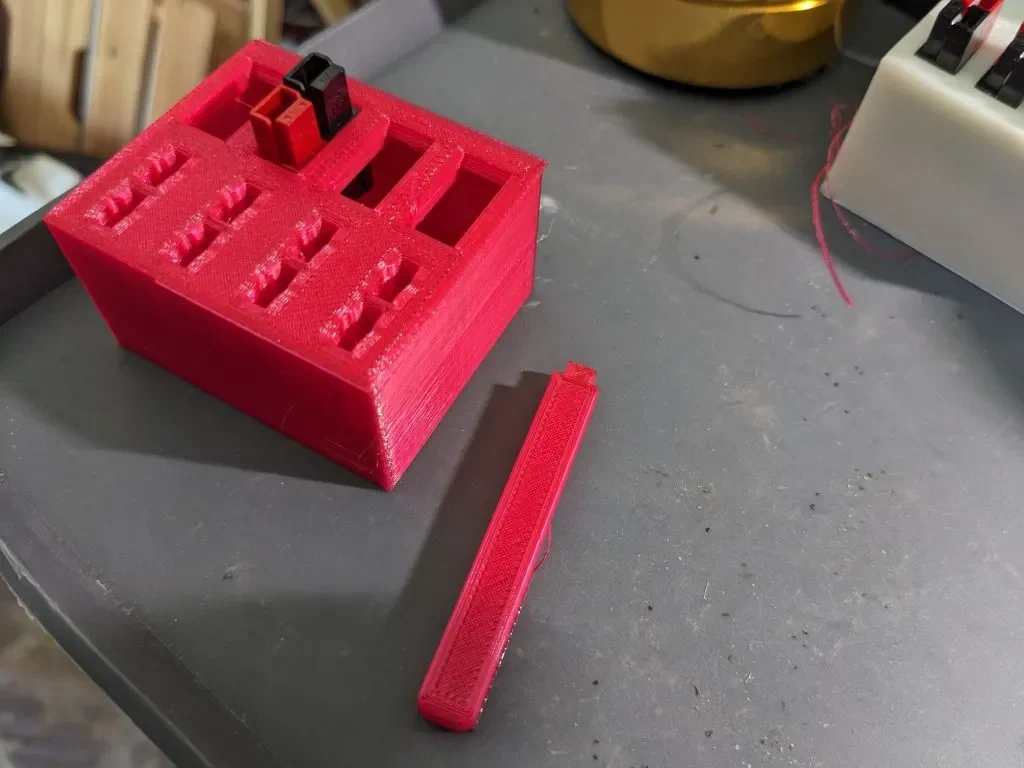

Инструмент «толкатель корпуса» можно использовать для облегчения сборки модели «защелкивающейся». Лучше всего использовать сидя на красном корпусе, когда красный и черный корпус едва зацеплены. Используйте его, чтобы расположить пару, как описано выше, и надавить на красную оболочку до момента зацепления. Посмотреть фото

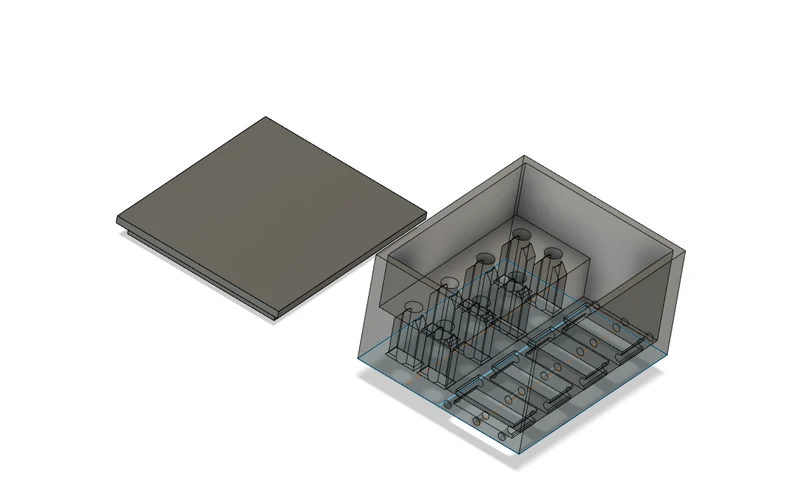

Альтернативная модель со штифтами использует отрезки нити в качестве штифтов для удержания пар PowerPole, обеспечивая отверстия в модели для их прохождения. Стержни нити проходят через центральное «отверстие» пары полипропилена и через полукруглые углубления с обеих сторон. Поместите пару полипропилена в блок и проденьте штифт через центральное отверстие, повторяйте, пока все пары не встанут на свои места. Закончите, добавив булавки с обеих сторон. Обрежьте булавки до нужной длины и закрепите их клеем или приплавив концы. См. рисунок для справки по закрепленной сборке.
Альтернативная модель «нажми и закрепи» представляет собой комбинацию версий «нажми и закрепи». Основное натяжение осуществляется за счет «ребер» в проеме. Возможность добавления центрального штифта позвол��ет обеспечить лучшее повторное натяжение, если пользователь слишком сильно обрезает ребристые структуры, пытаясь облегчить вставку.
Перед вставкой обожмите или припаяйте провода к быстроразъемным разъемам «мама». После установки припаяйте все провода держателя предохранителя вдоль внешней стенки к шинному соединению. Для этого можно использовать сплошной провод или ленту для подключения аккумулятора. Провод от внутреннего держателя предохранителя должен иметь обжатый до конца контакт PowerPole. Затем он вставляется в красную оболочку PowerPole.
Обожмите короткие провода к контактам PowerPole для вставки в черные корпуса PowerPole. Все эти провода должны быть соединены в шинное соединение, как и провода внешнего держателя предохранителей.

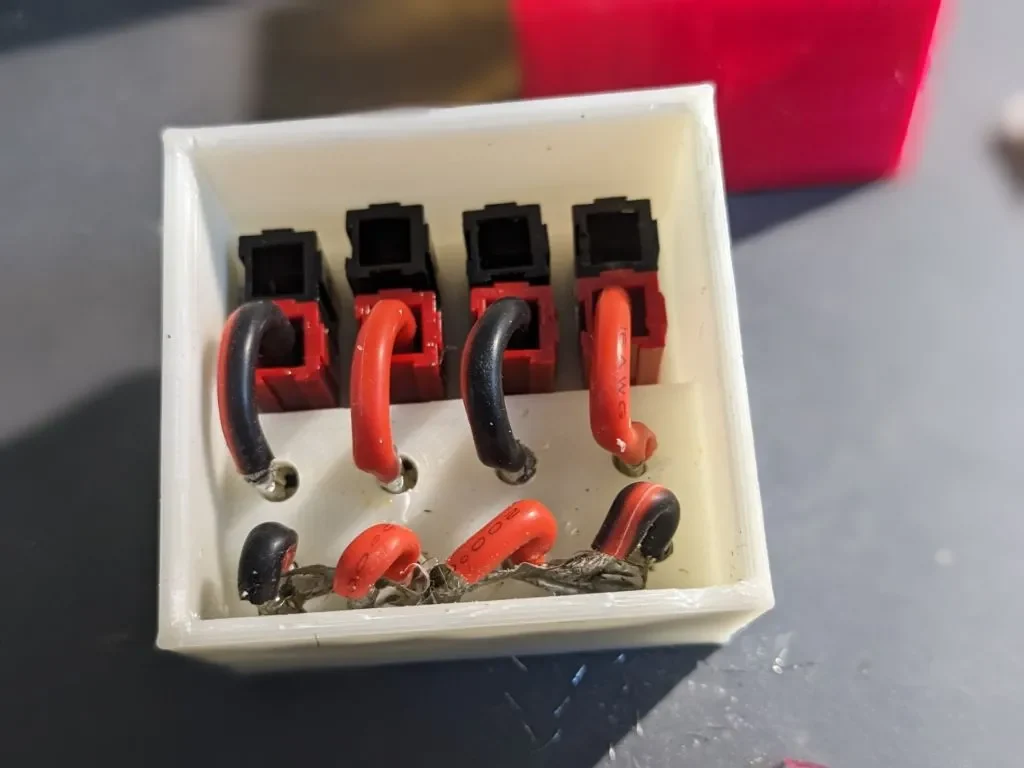

Прилагаемые изображения должны обеспечивать контекст ��риведенных выше инструкций. Черные провода корпуса еще не были добавлены, когда был сделан снимок.
После сборки разъемов и проводки можно приклеить «крышку», чтобы закрыть нижнее отверстие.

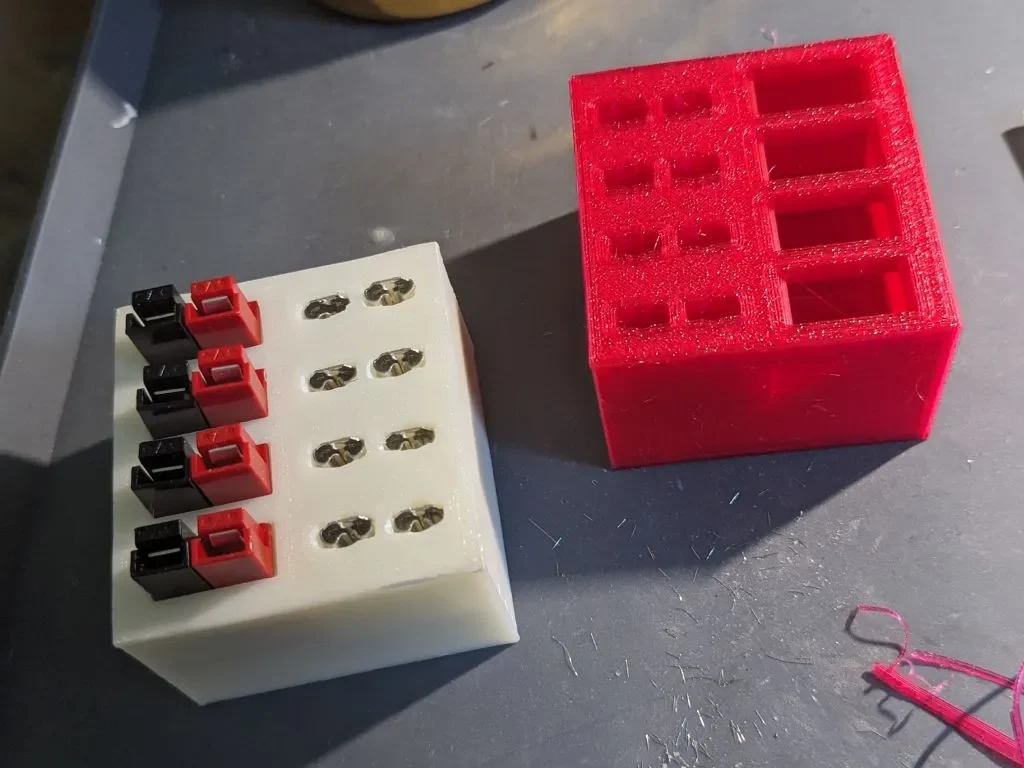

Я предлагаю минимум 3 стены при печати. Заполнение не критично, я использовал 20%. На фотографиях были отпечатки ASA (белый) и PETG (красный). Я нашел тонкий многожильный медный провод с силиконовым покрытием.
