Блок предохранителей Anderson Powerpole со светодиодами

Источник:

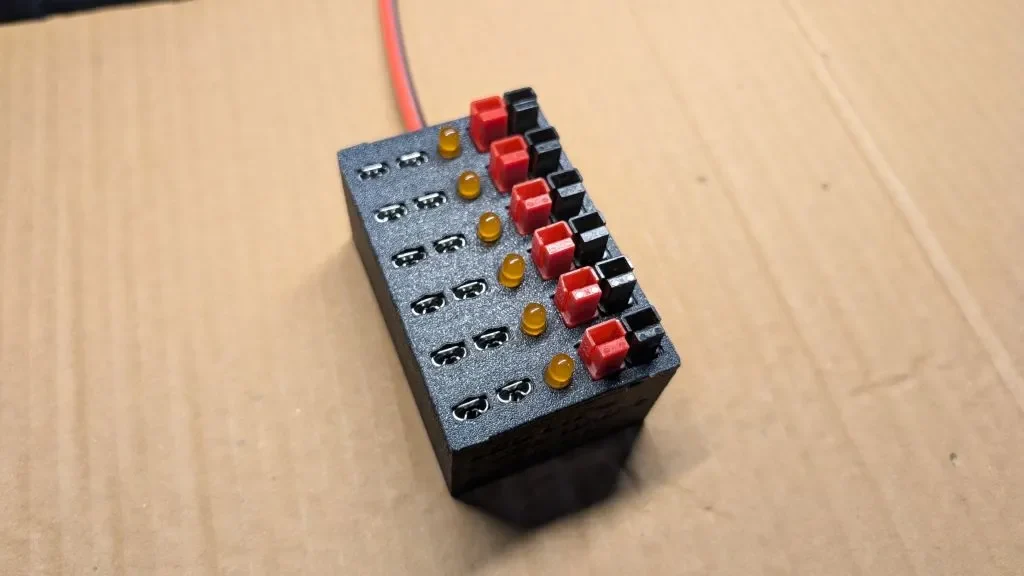

Это вариант моего предыдущего блока предохранителей Anderson Powerpole, в котором в этой версии предусмотрена возможность добавления светодиодов, которые загораются, если предохранитель неисправен или отсутствует при подключении нагрузки цепи. Еще одним отличием является наличие «косички» для подключения к источнику питания, а не гнезда для предохранителя.

Входящие в комплект образцы моделей рассчитаны на 3, 4, 5 и 6 цепей и используют светодиоды диаметром 5 мм. Источник Fusion 360 настроен таким образом, чтобы пользователь мог легко указать количество цепей и размер светодиодов.

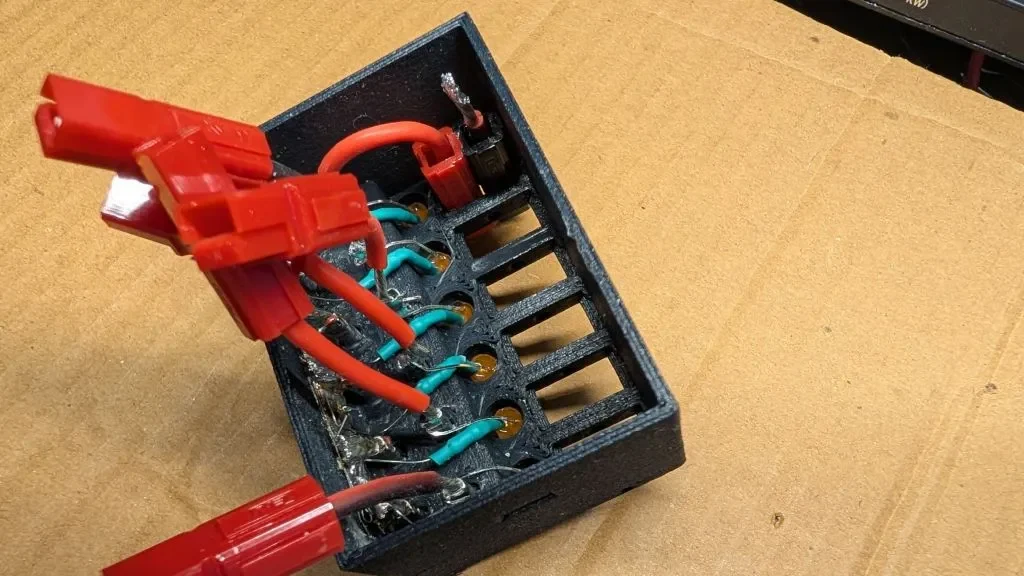

Отверстия для контактных пар силовых полюсов имеют «ребра» для фиксации пар. Они помещаются в углубления боковин корпуса. В центре положения также имеется отверстие, позволяющее использовать стержень диаметром 2 мм или нить длиной 1,75 мм для повторного натяжения пар. Пары легче всего вставлять, сдвигая черный цвет немного вперед от красного. Вставляйте до тех пор, пока черная выемка не встретится с ребром, одновременно продвигая красный внутрь отверстия. Установив черный цвет, сильно надавите на красный, пока он не сядет на место.

В конструкции используются неизолированные 1/4-дюймовые обжатые лепестковые разъемы в качестве контактов предохранителей. Расстояние предназначено для стандартных плоских предохранителей, а не мини-предохранителей. В зависимости от используемого разъема вам, вероятно, потребуется нанести немного густого клея CA или горячего клея на открытый конец лепестковых разъемов, чтобы избежать выдергивания контакта при замене предохранителей. Будьте осторожны, чтобы не загрязнить фактические контактные поверхности разъемов. Хорошей идеей будет использование CA или горячего клея для фиксации светодиодов.

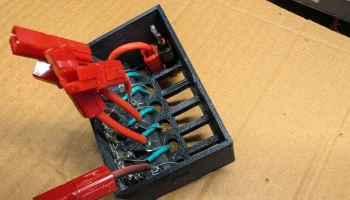

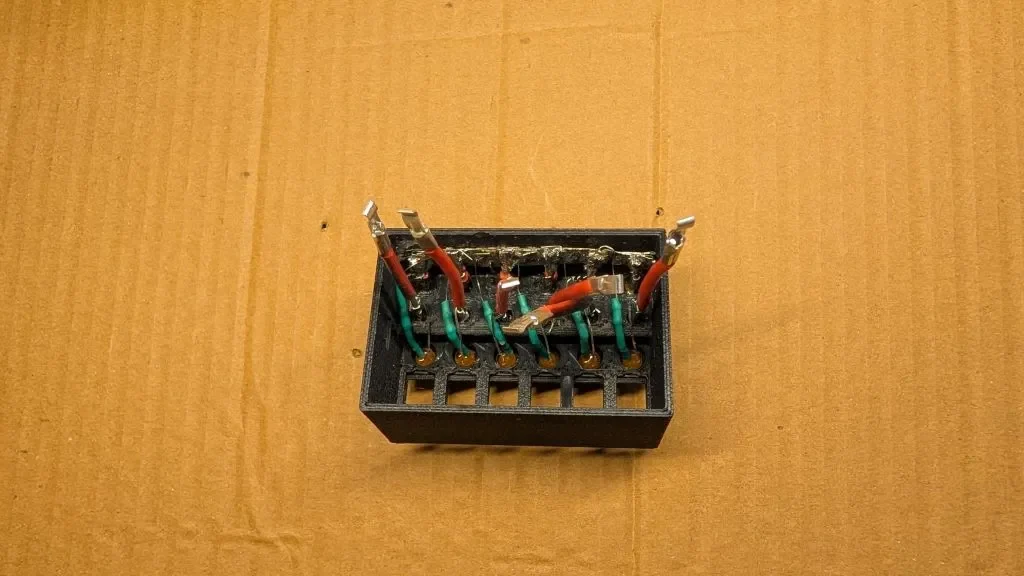

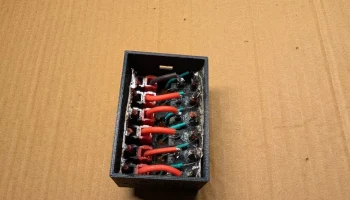

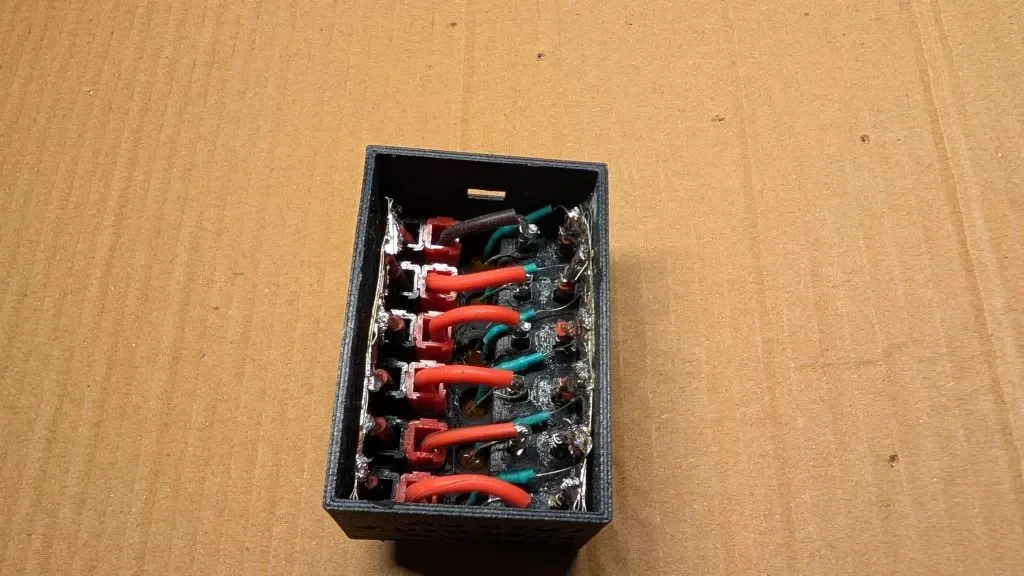

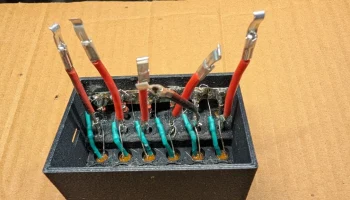

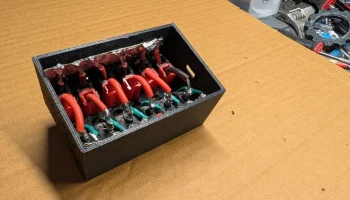

В своей сборке я сначала добавил к аноду светодиода токоограничивающие резисторы. После пайки и обрезки лишнего я использовал короткий кусок термоусадочной трубки, чтобы предотвратить непреднамеренный контакт. Подробности смотрите на фотографиях. Анодный (+) вывод припаивается к + шине или стороне питания предохранителя. Катодный вывод припаивается к выходному разъему предохранителя (который подводит провод к красному полюсу питания) этой цепи.

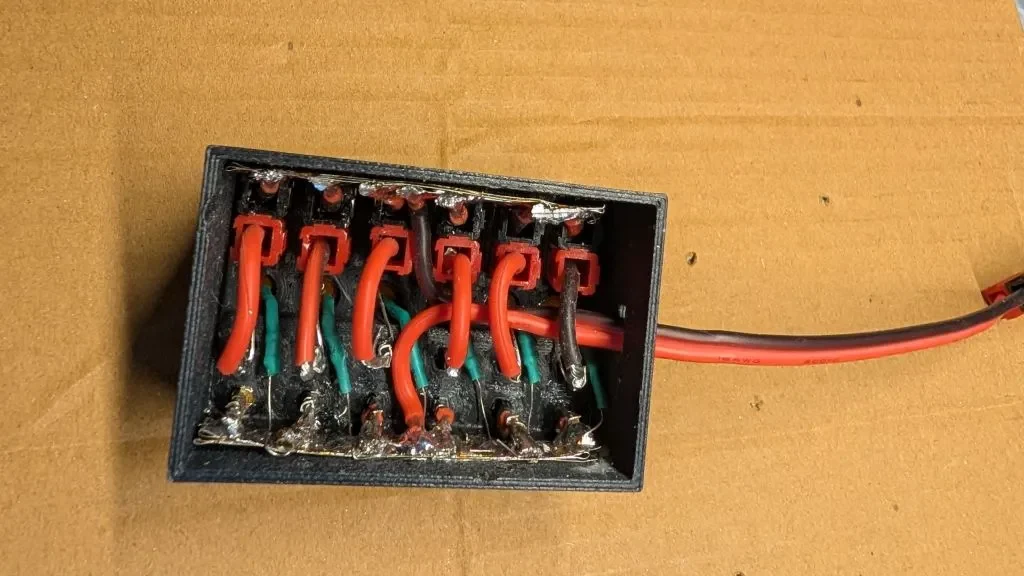

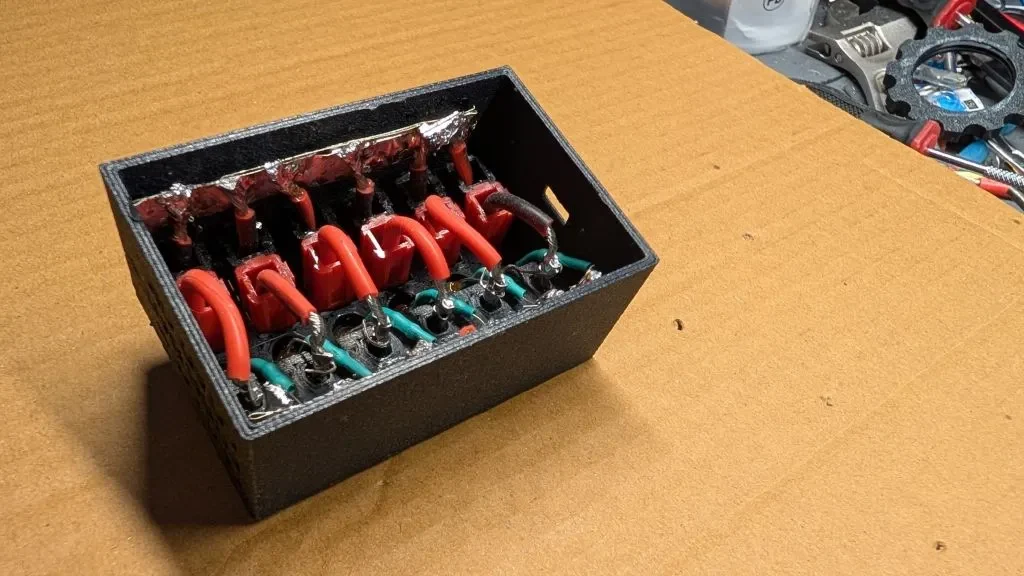

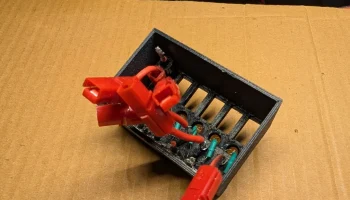

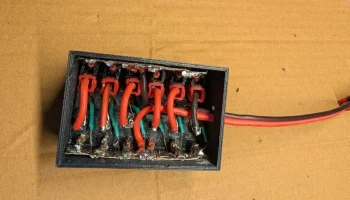

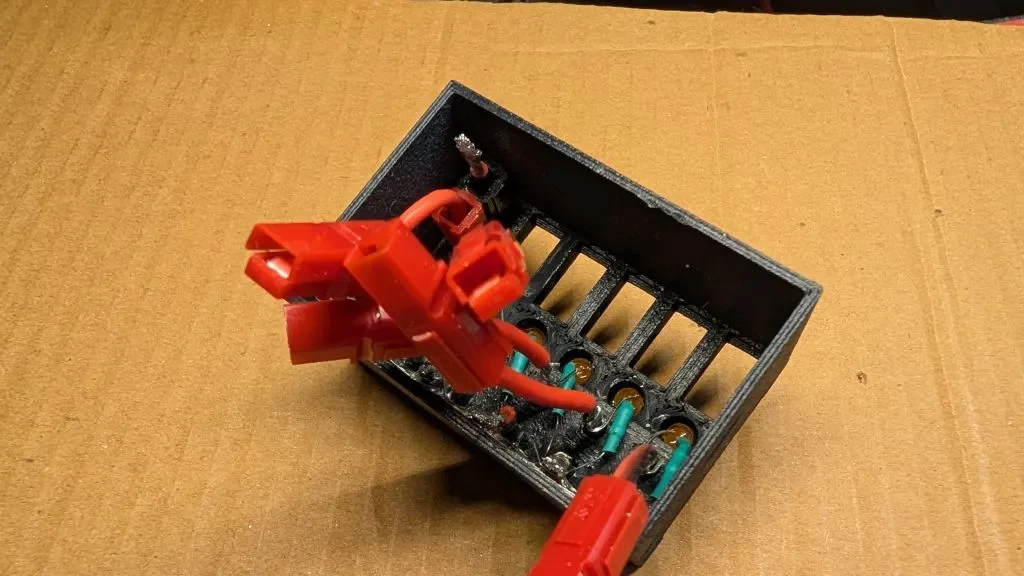

Красный силовой полюс питается от выхода предохранителя. Черный силовой столб прикрепляется к шине. Вы можете использовать свой выбор для материала шины. Можно использовать голую медь 12AWG, а также медный стержень или нарезанную полосу из толстого медного листа.

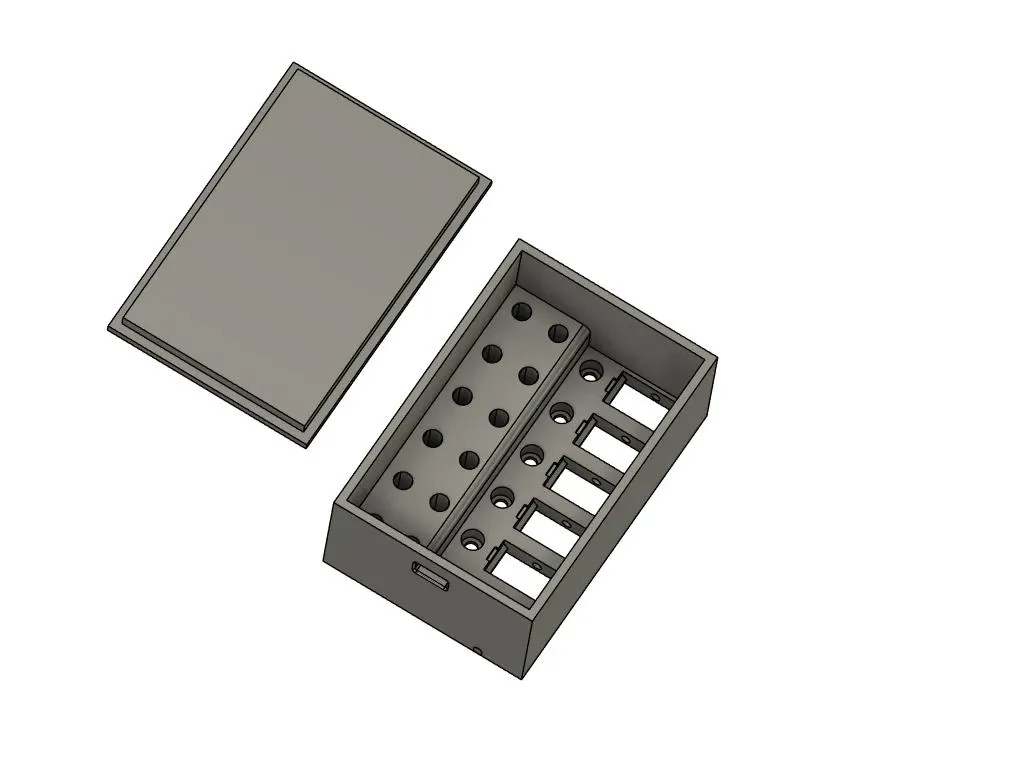

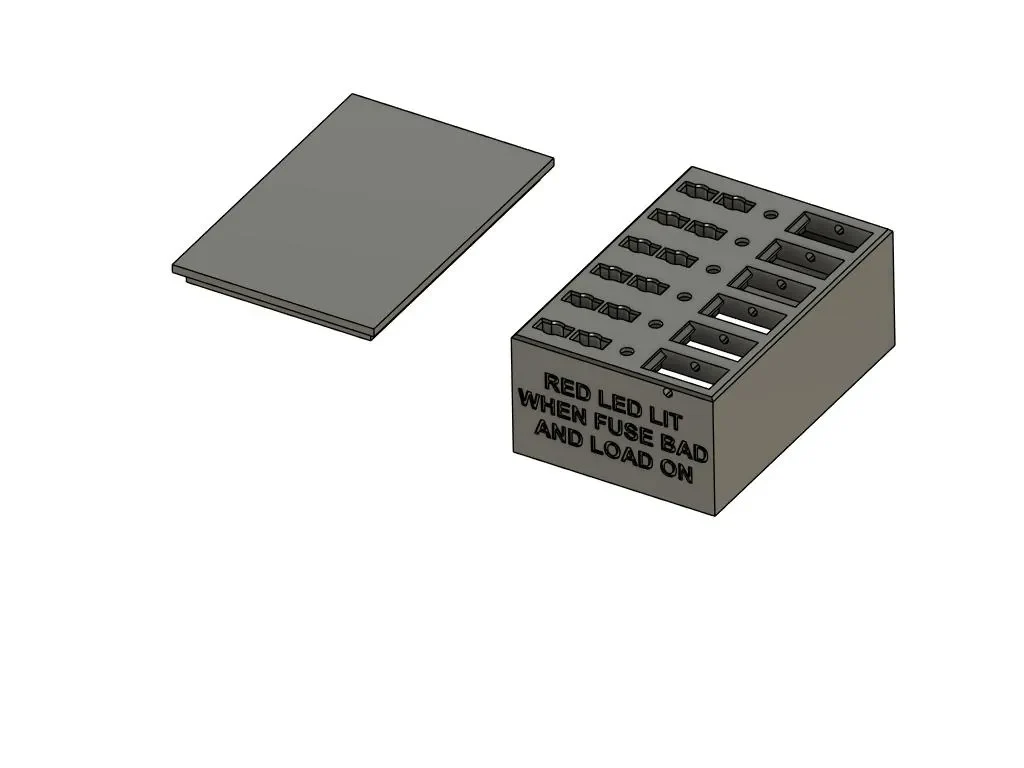

Крышка предназначена для закрытия нижней части блока после завершения сборки. Для фиксации можно использовать немного клея CA.

Включены исходные файлы Fusion 360 и файлы .STEP, а также файлы .STL. файлы
