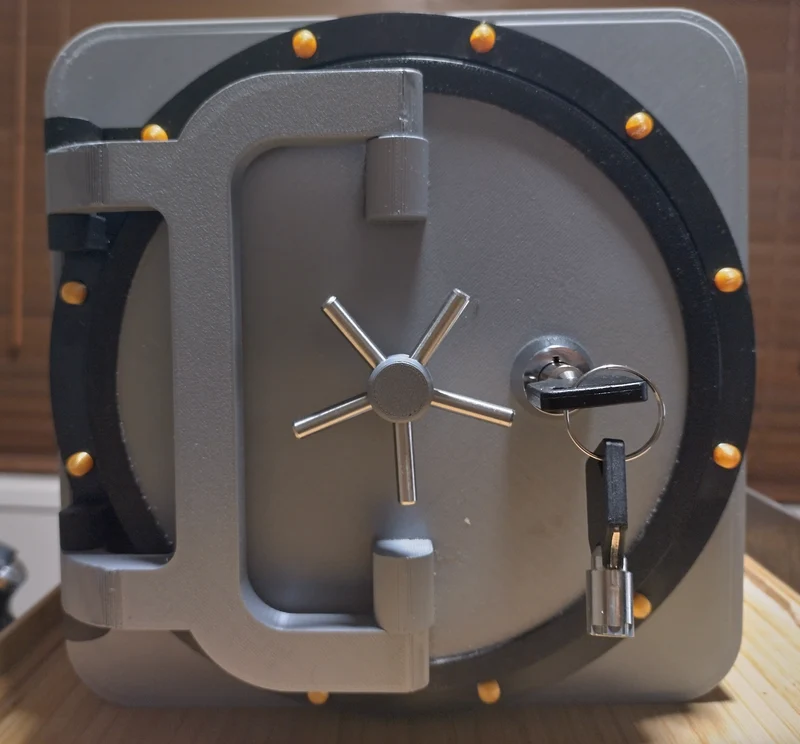

Сейф-хранилище с замком (изменено)

Как только я увидел модель Рокко, я понял, что мне нужно ее построить. Хотя я хотел, чтобы передняя панель располагалась заподлицо с коробкой и чтобы спрятались 4 крепежных винта, обращенных к передней панели. Крепится с помощью вставок M4x6x6 мм и винтов M4x6 мм. Н.Б. эта конструкция требует использования опорного материала для части косяка, но это необходимо только для первых 3 мм.

Я также обнаружил, что отсутствие шпонки в монтажном отверстии замка означало, что мне пришлось слишком сильно затянуть монтажную гайку замка, поэтому я изменил поверхность, включив в нее шпонку, а также сделал посадку замка достаточно плотной. Отверстие для вала основной рукоятки на передней поверхности также было довольно свободным, поэтому я уменьшил его, чтобы обеспечить допуск ~ 0,3 мм, чтобы оно не так сильно раскачивалось.

Допуск на запирающем механизме также оказался немного свободным, на мой вкус, поэтому я изменил его, чтобы он плотно прилегал. Опять же, это сделано для того, чтобы вам не приходилось так сильно затягивать стопорную гайку, чтобы избежать соскальзывания.

Наконец, в первоначальной публикации модель Рокко не включала ручку, поэтому я смоделировал что-то подходящее. У меня «ручки» наклонены вперед на 8 градусов (5 дюбелей из нержавеющей стали размером 5 x 25 мм), чтобы дать вашим пальцам немного больше места, чтобы их можно было держать.

Остальные файлы модели и необходимое оборудование остаются неизменными, поэтому их можно извлечь из исходного проекта.

Спасибо, Рокко!
