CogClock

Источник:

www.printables.com

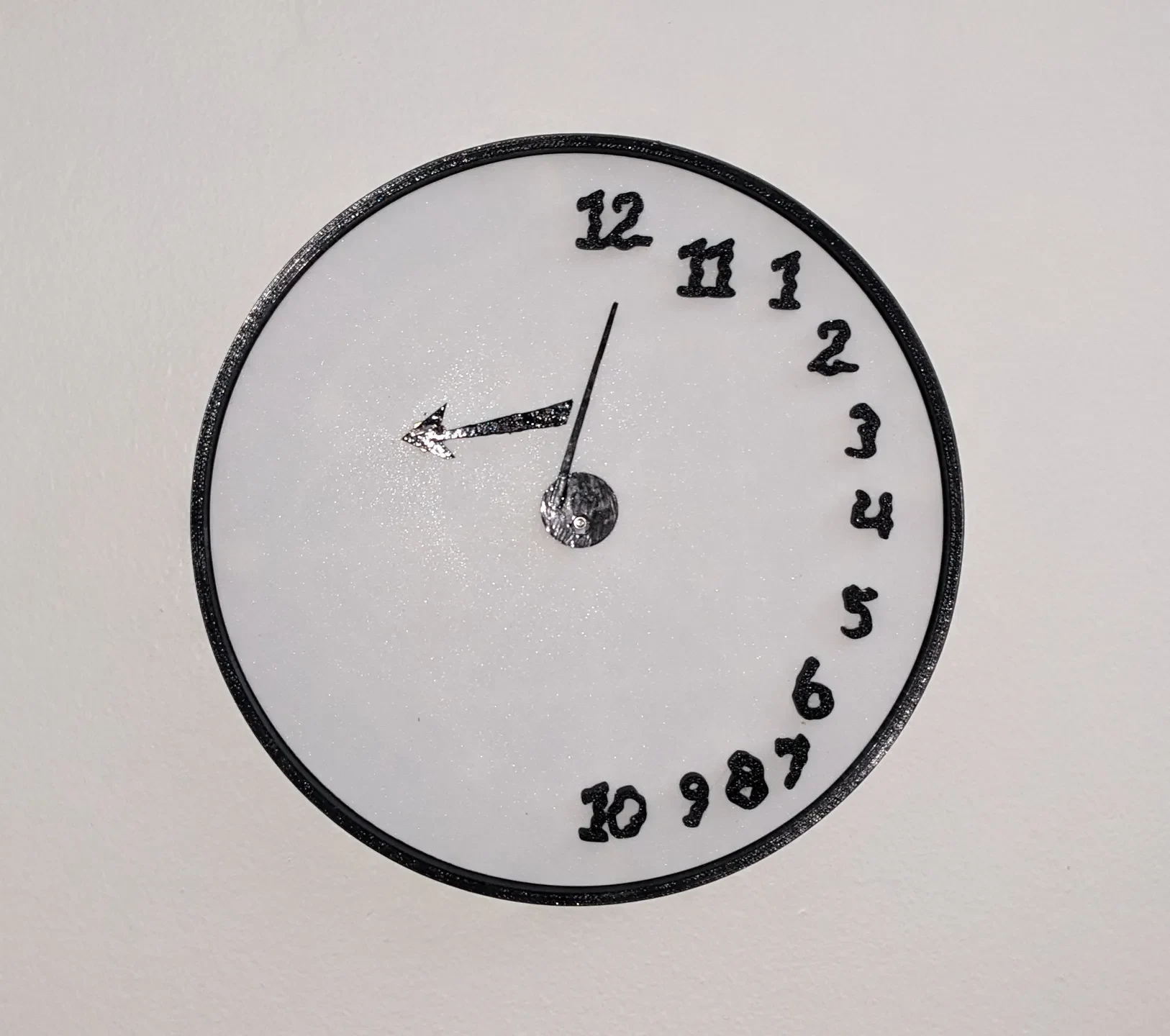

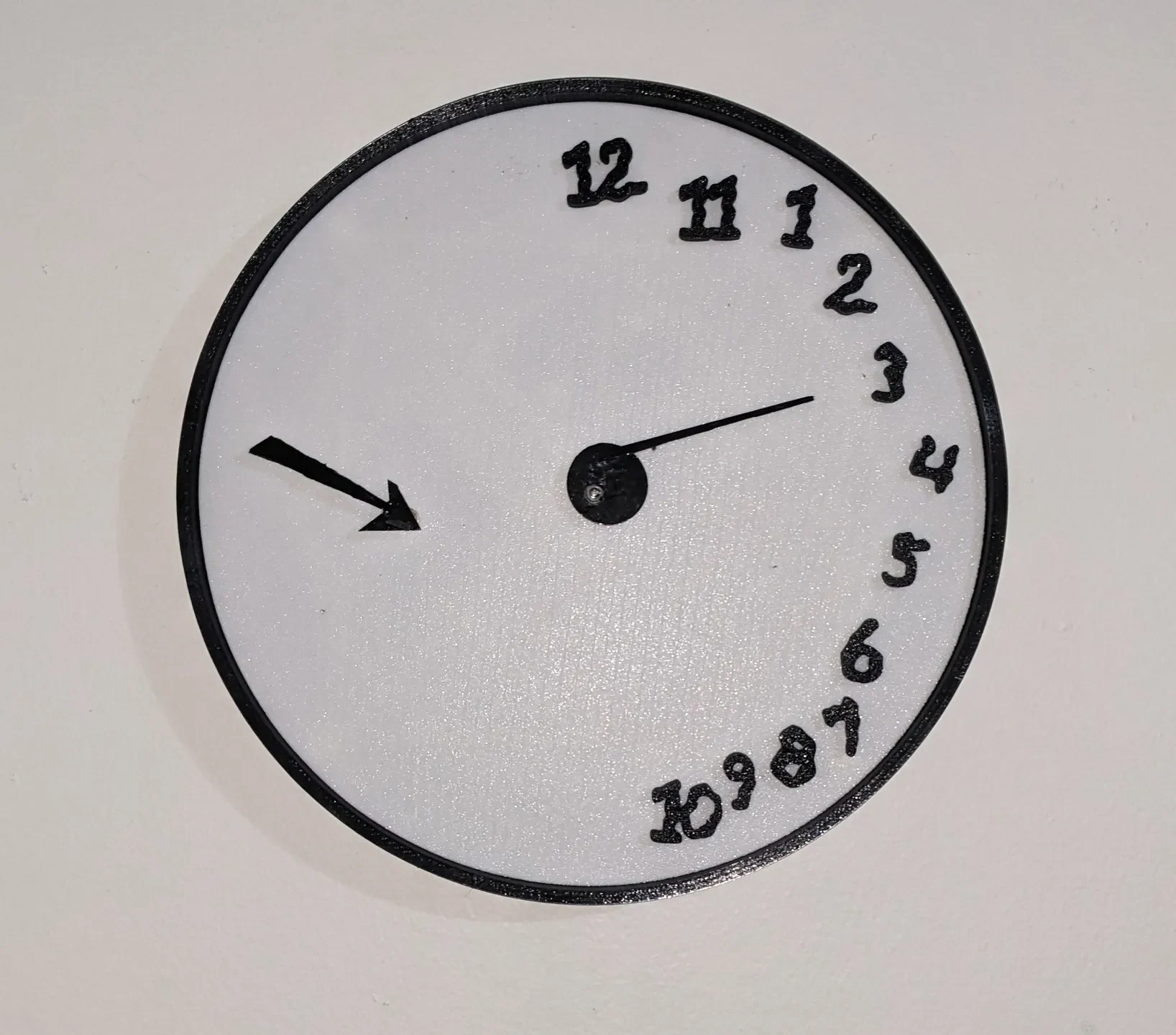

Он называется CogClock из-за его зубчатого движения, перескакивающего от одного часа к другому, и из-за его сходства с рисунками часов в тестах на когнитивную оценку. (если вы не прошли тест, покажите врачу фотографию своих домашних часов — мгновенное лекарство!)

Он использует модуль часов реального времени, который включается раз в час, после чего часов��я стрелка перемещается в следующую позицию. В состоянии паузы он потребляет около 160 микроампер и должен проработать более года от перезаряжаемых NiMh-батарей типа AA с низким саморазрядом. Минутная стрелка приводится в движение отдельным общедоступным батарейным модулем часов. При запуске и раз в месяц он устанавливает соединение Wi-Fi и сбрасывает время на текущее значение NTP.

Стрелки часов следует сделать максимально легкими. Я вырезал грубую стрелу из картона, использовал немного клея, чтобы придать ей жесткости, и покрасил ее в черный цвет. Часовую стрелку я сделал из пары кусочков тонкого углеродного волокна, приклеенных к рычагу сервопривода. Для корпуса часов вам понадобится принтер шириной 280 мм.

Возможна значительная кастомизация. Размер, шрифт и положение цифр легко изменяются; однако указанный сервопривод способен поворачиваться только на 180 градусов. С правым сервоприводом должна быть возможность использовать поворот на 360 градусов. Сервопривод должен работать при напряжении 3 В и потреблять как можно меньше тока. Единственный вероятный кандидат, которого мне удалось найти, — это ElecFreaks EF90D.

Прошивка и дополнительная информация о схеме доступны на github.

Дополнительная информация о его разработке https://hackaday.io/project/205778-coglock.

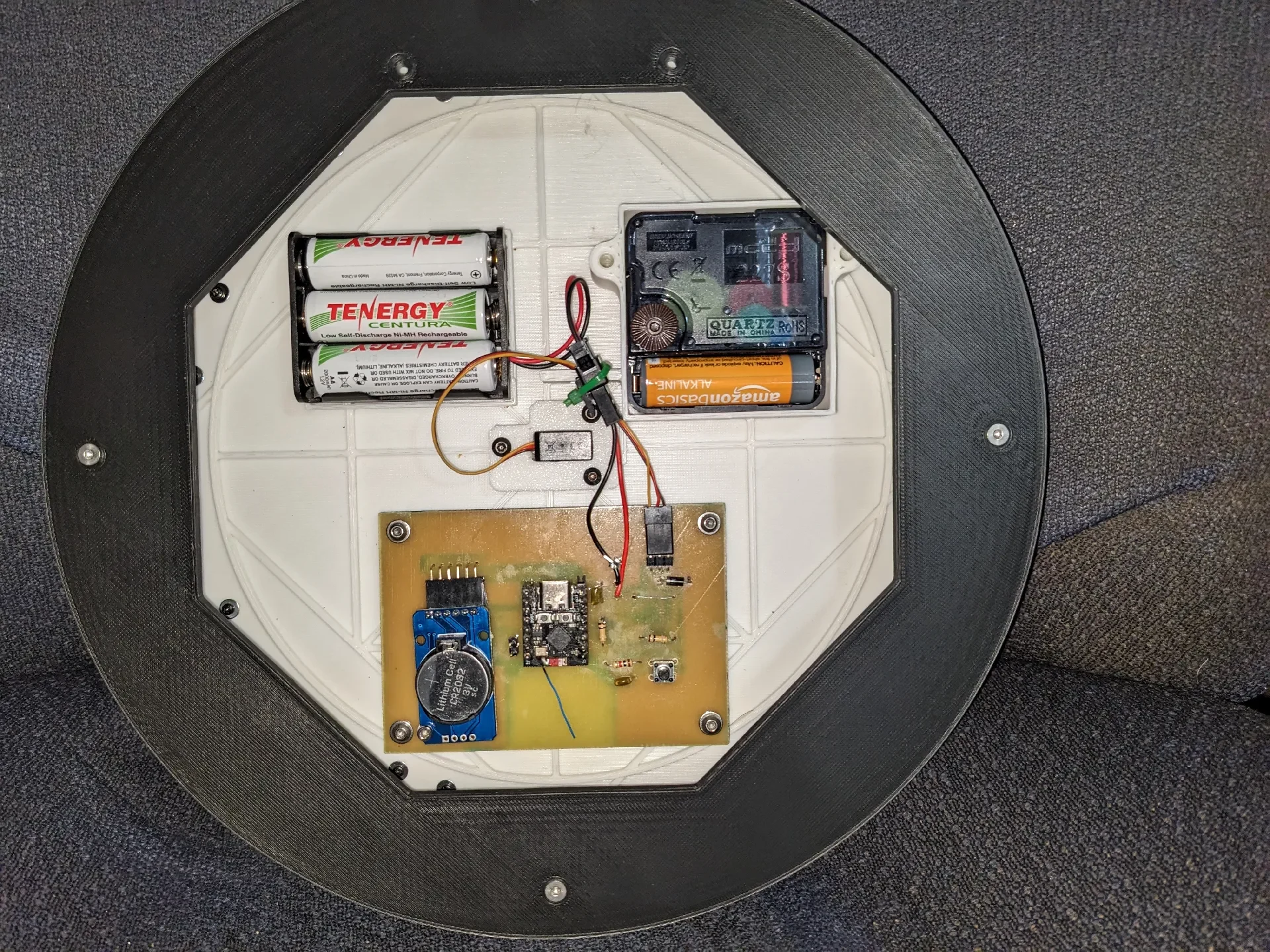

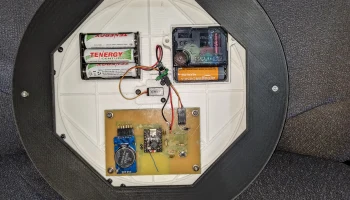

Список запчастей:

DS3231 РТК

ESP32-C3 супер микро

DM-S0020 Супер мини цифровой сервопривод

часовой механизм, длина резьбы 6 мм.

3 держателя батарейки АА

3 NiMh-батареи типа АА с низким саморазрядом.

N-канальный МОП-транзистор AO3400 или 2N7000

AO3401 или BS250 P-канальный МОП-транзистор

2 резистора 100К
