Модуль сигнализации "кукушка" для HP Otto
Резюме
В этом проекте мы разработали функциональную сигнализацию с кукушкой, которую можно использовать поверх любой конструкции Отто. В комплект входят два варианта: один для использования с одним сервоприводом, который можно запрограммировать как будильник, и механический для пр��верки механизма без электроники и проводки.
Список запчастей

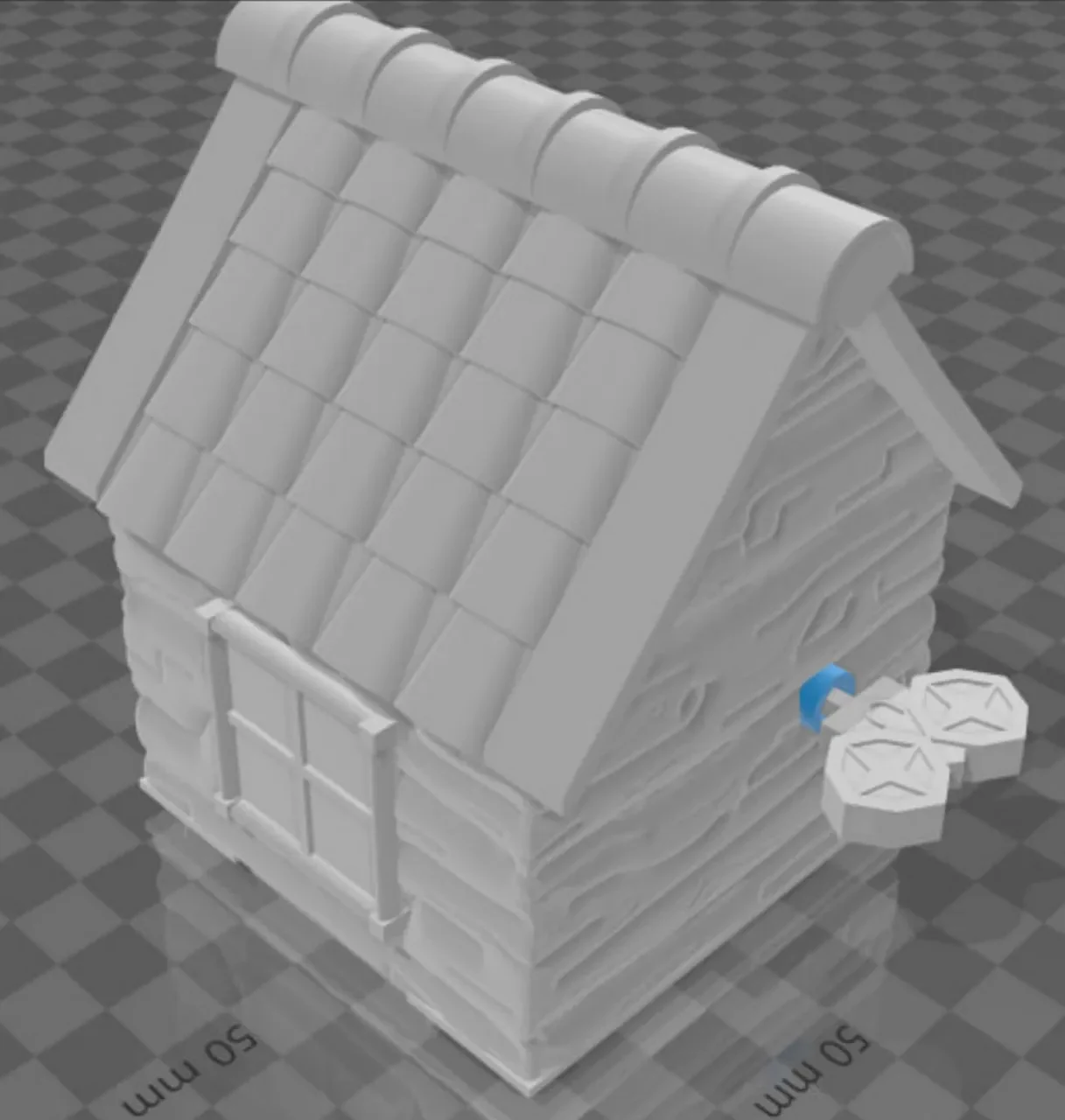

Корпус в форме домика (с отверстием для заводной рукоятки или без него)
Эустакио, самая милая кукушка

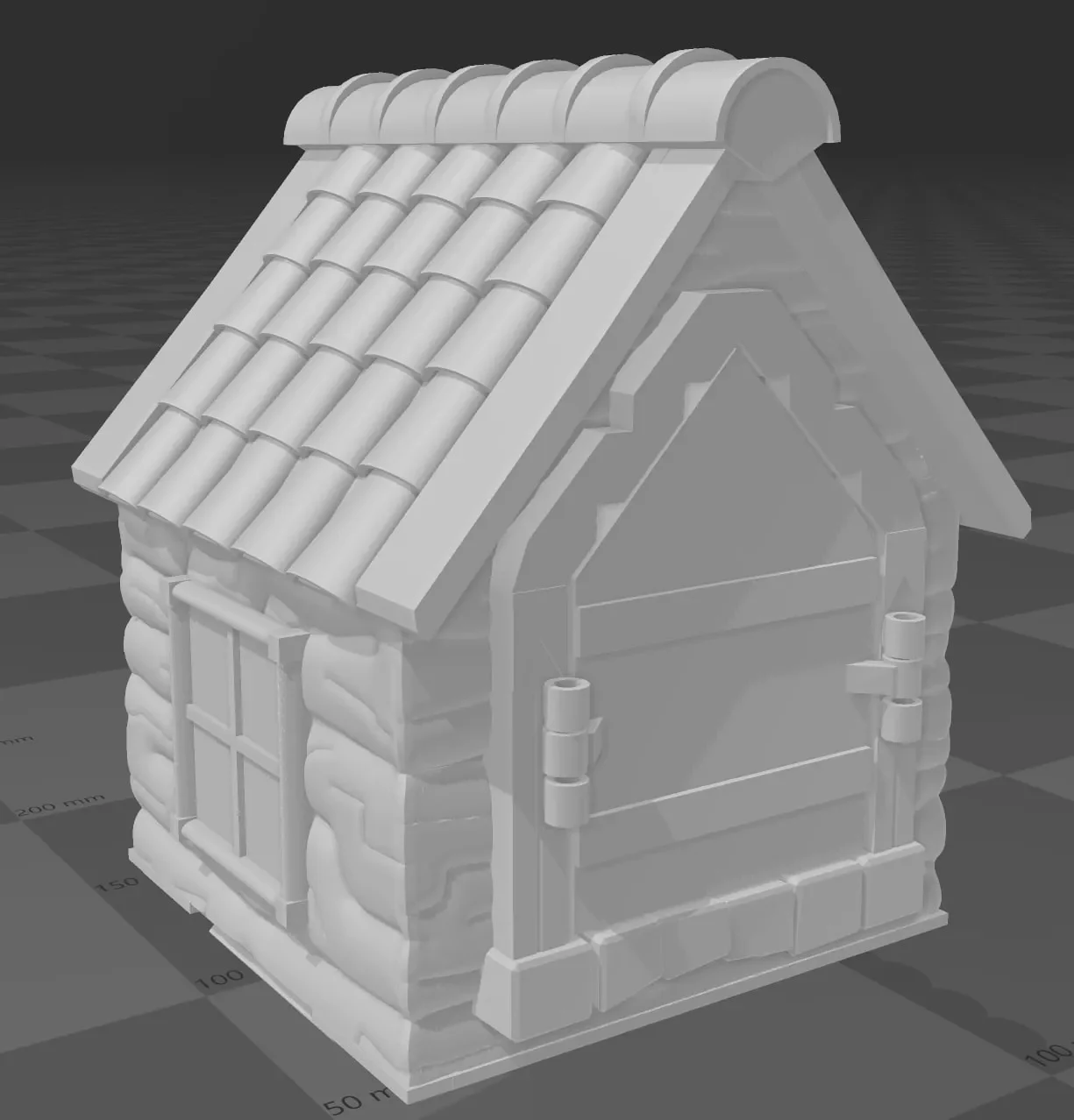

Две двери с петлями и механизмом открывания нажатием.
Дверные открыватели (распечатка вторая)
Заводная рукоятка
Палка для движения
Различные шестерни (gear1, gear2, gear_for_servo)
Стойка
Удерживающая пластина для механизма
Распечатка и руководство по сборке
Многие детали необходимо печатать с использованием опор, включая дом, Эстакио, двери и рукоятку. Убедитесь, что настройки втягивания хорошие, так как крыша ��ома полая, и это может привести к множеству втягиваний.
Я использовал слои толщиной 0,2 мм и 20% заполнения для каждой части конструкции, кроме Eustaquio, только в эстетических целях.

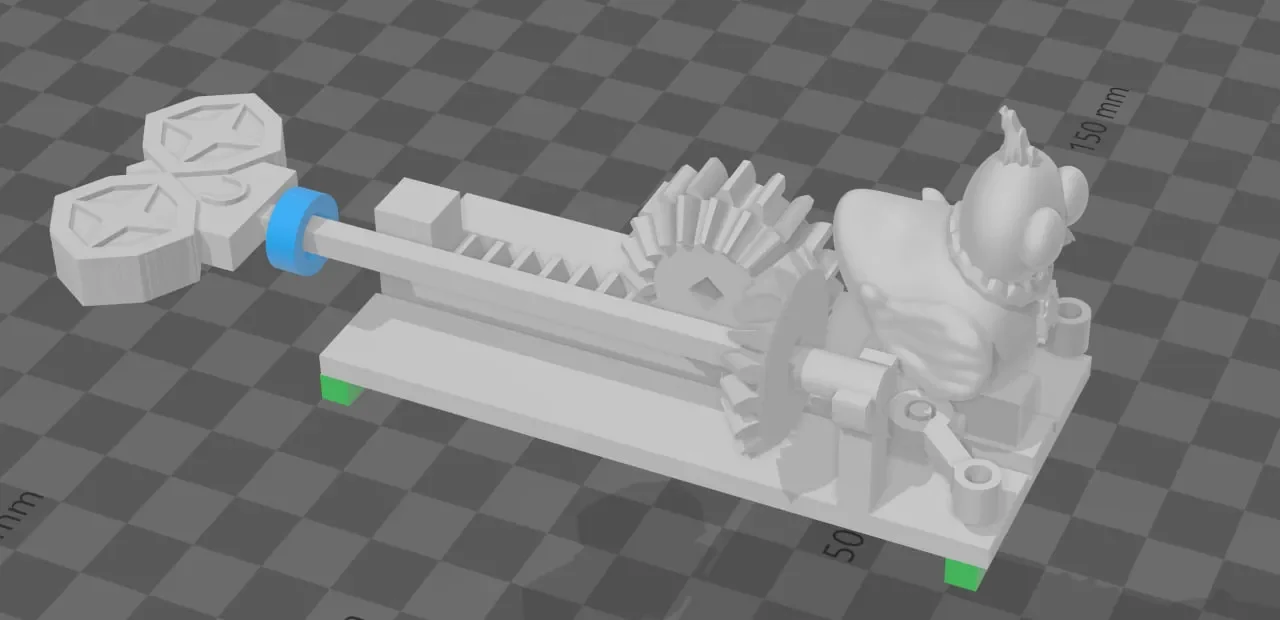

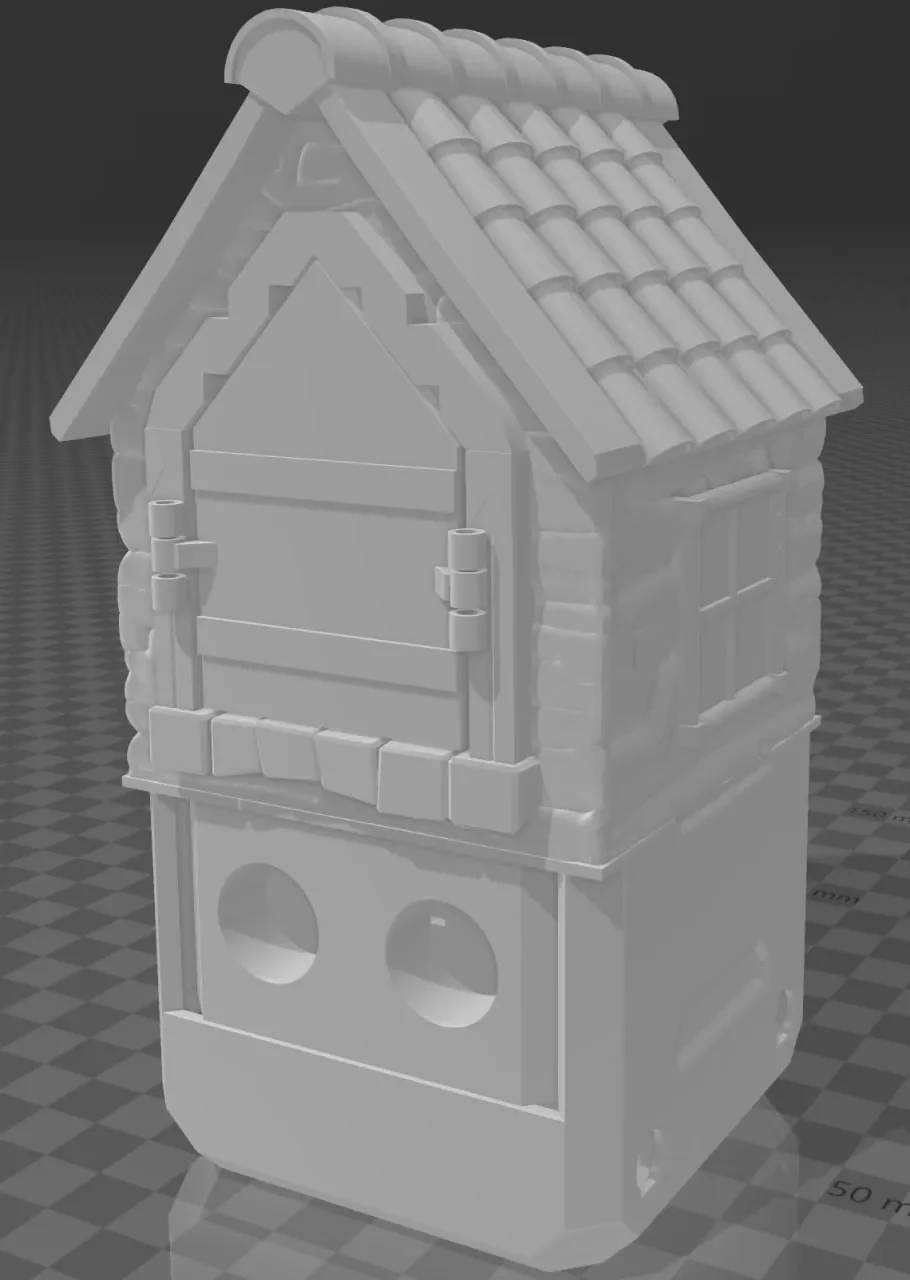

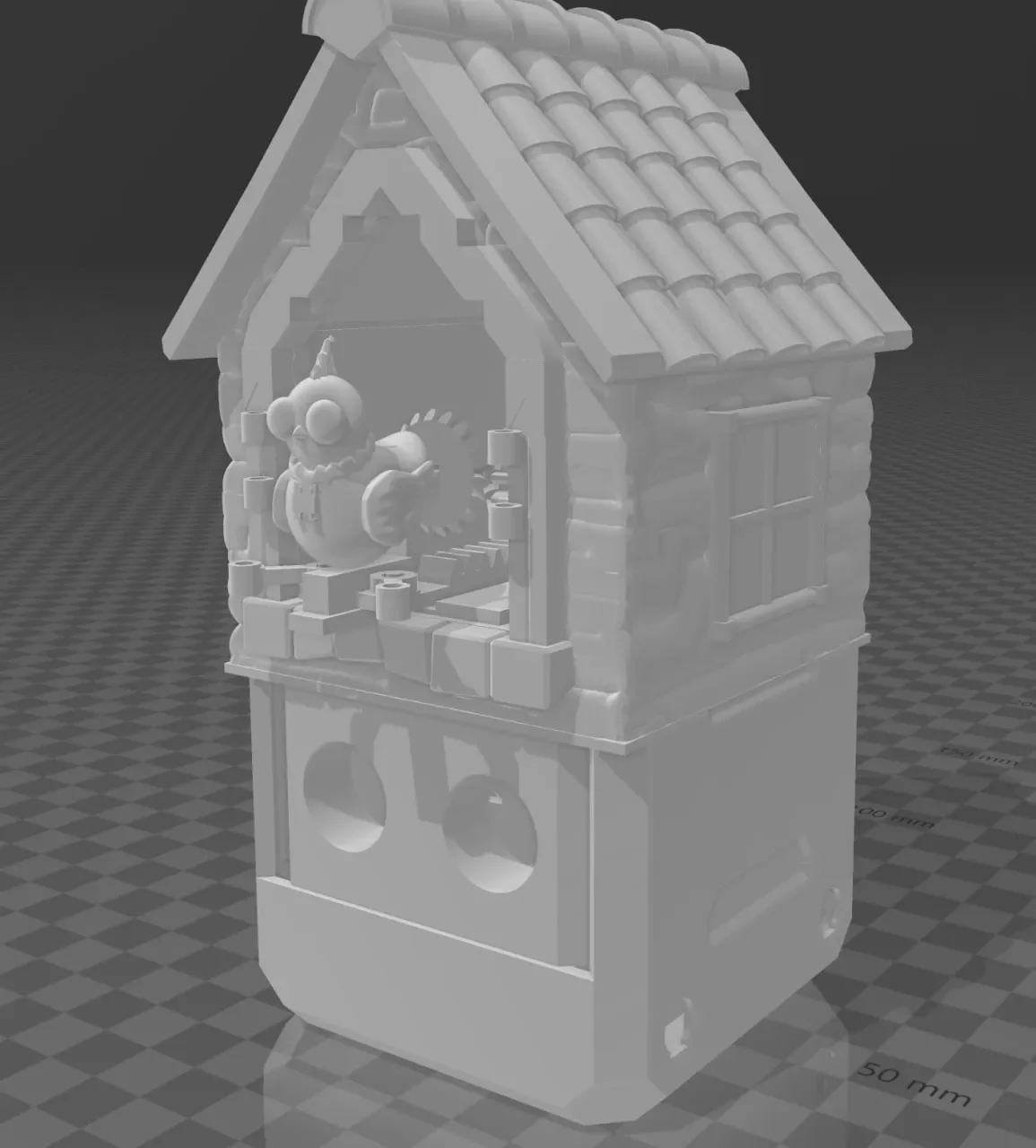

Что касается сборки, то в файлах есть пример сборки, но он очень простой: дом — это шляпа Отто, с использованием соединений из hp_toplights_r2.stl; а на держателе находится стойка и механизм. Чтобы соединить дверные механизмы и дверные петли с дверями, я для хорошего эффекта использовал небольшие кусочки нити толщиной 1,75 мм.
В версии с сервоприводом используется корпус без отверстия для кривошипа и единственная шестерня, сидящая на стойке. Версия с ручным запуском использует остальные модели и не проверялась на функциональность. Функция передач во многом зависит от используемого 3D-принтера, и может потребоваться их переключение.
