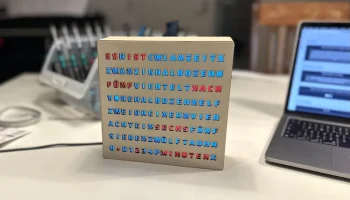

Изготовленная на заказ лицевая панель (лазерная резка по...
Оригинальная модель
Спасибо AWSW за отличную оригинальную модель. Я уже сделал несколько экземпляров на подарки друзьям.
Все соответствующие инструкции по печати и сборке можно найти на оригинальном сайте проекта.

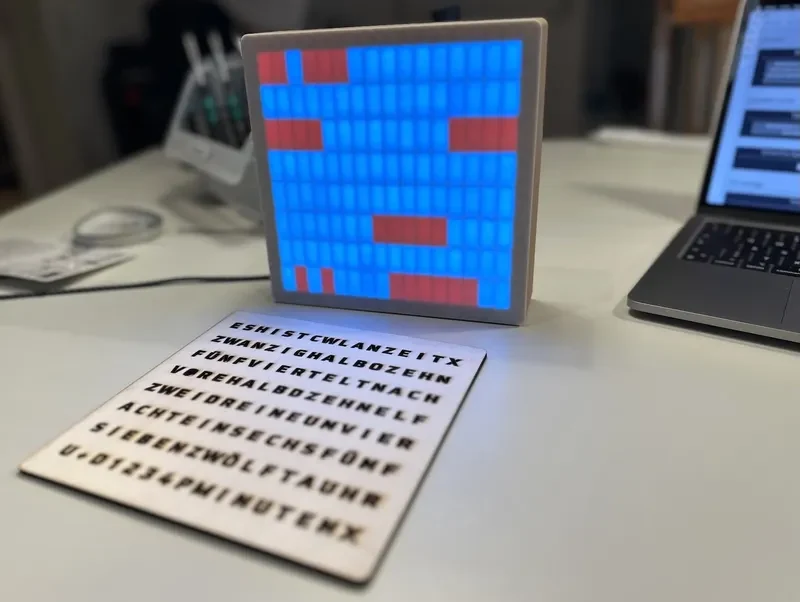

Новая функция: корпус часов со светодиодной подсветкой и развязка передней панели

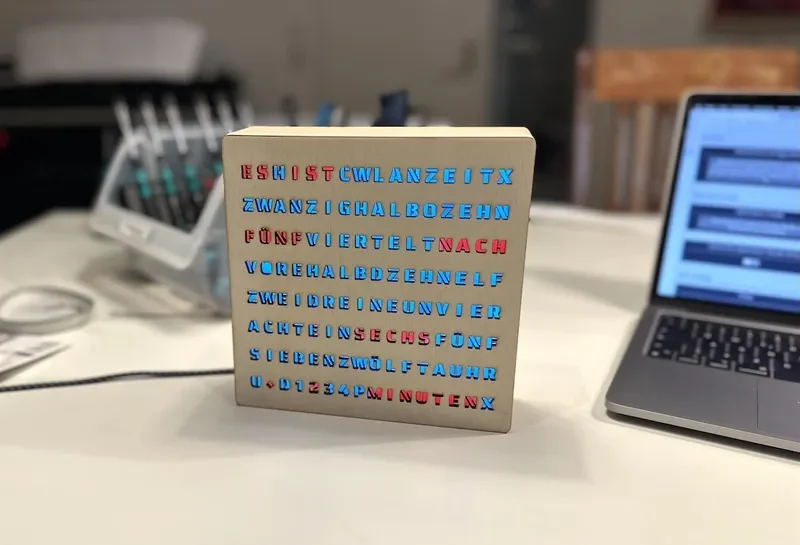

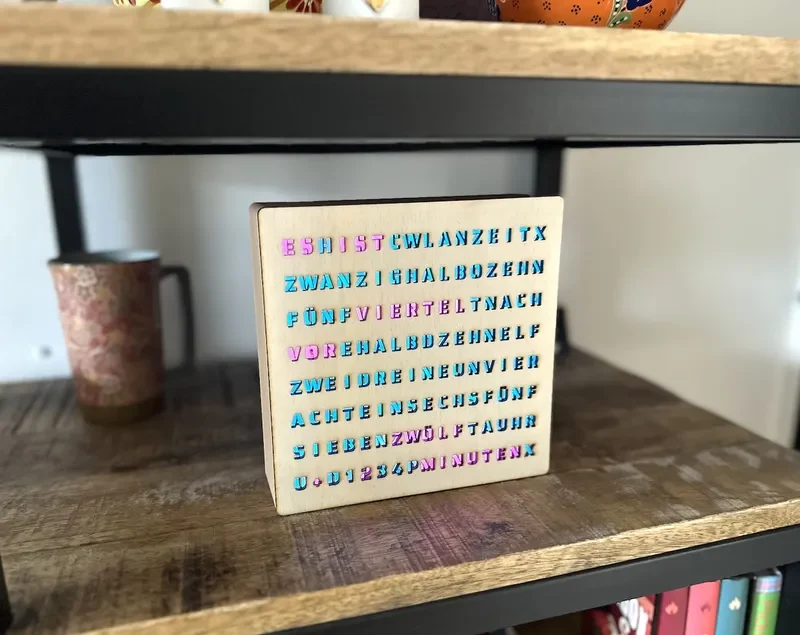

Когда у меня появился доступ к лазерному резаку, я представил, как будут выглядеть часы с деревянным фасадом. Затем я понял, что можно просто разделить модель, чтобы передние слои можно было напечатать или изготовить отдельно.
Параметрический дизайн фасада в OpenSCAD
Я создал модель фасада OpenSCAD. Таким образом, вы можете легко адаптировать лицевую панель к своим потребностям с точки зрения языка и стиля шрифта. Я выбрал трафаретный шрифт, чтобы все части букв остались на месте (помните, что крошечные части букв больше не связаны с корпусом часов).
Печать или лазерная резка
Этот проект включает немецкую версию лицевой стороны в виде файла SVG.
Лазерная резка: используйте древесину толщиной от 3 до 5 мм.
3D-печать: импортируйте файл SVG в слайсер (например, PrusaSlicer) и установите высоту объекта на желаемую толщину передней части.
Вам также нужно будет распечатать корпус часов без передней части. Я предоставил STL-файл оригинального корпуса со снятой передней частью. Обратите внимание на изменение цвета: слои рассеивателя должны быть белыми. Выберите свой любимый цвет для остальной части принта.
Приклейте лицевую часть к корпусу часов (немного клея в углах должно хватить).
Адаптация передней панели к другому языку или шрифту
Вы можете изменить буквенную матрицу в файле OpenSCAD. Вы также можете изменить тип шрифта. Обязательно:
установите шрифт на свой компьютер — я использовал Saira Stencil One
установите библиотеку BOSL2 для OpenSCAD — без библиотеки работать не будет!
Используйте Файл/Экспорт/SVG в OpenSCAD — 3D-рендеринг не работает, поскольку модель 2D.
