Светодиодная матрица Multiboard/Multiconnect Case MAX7219

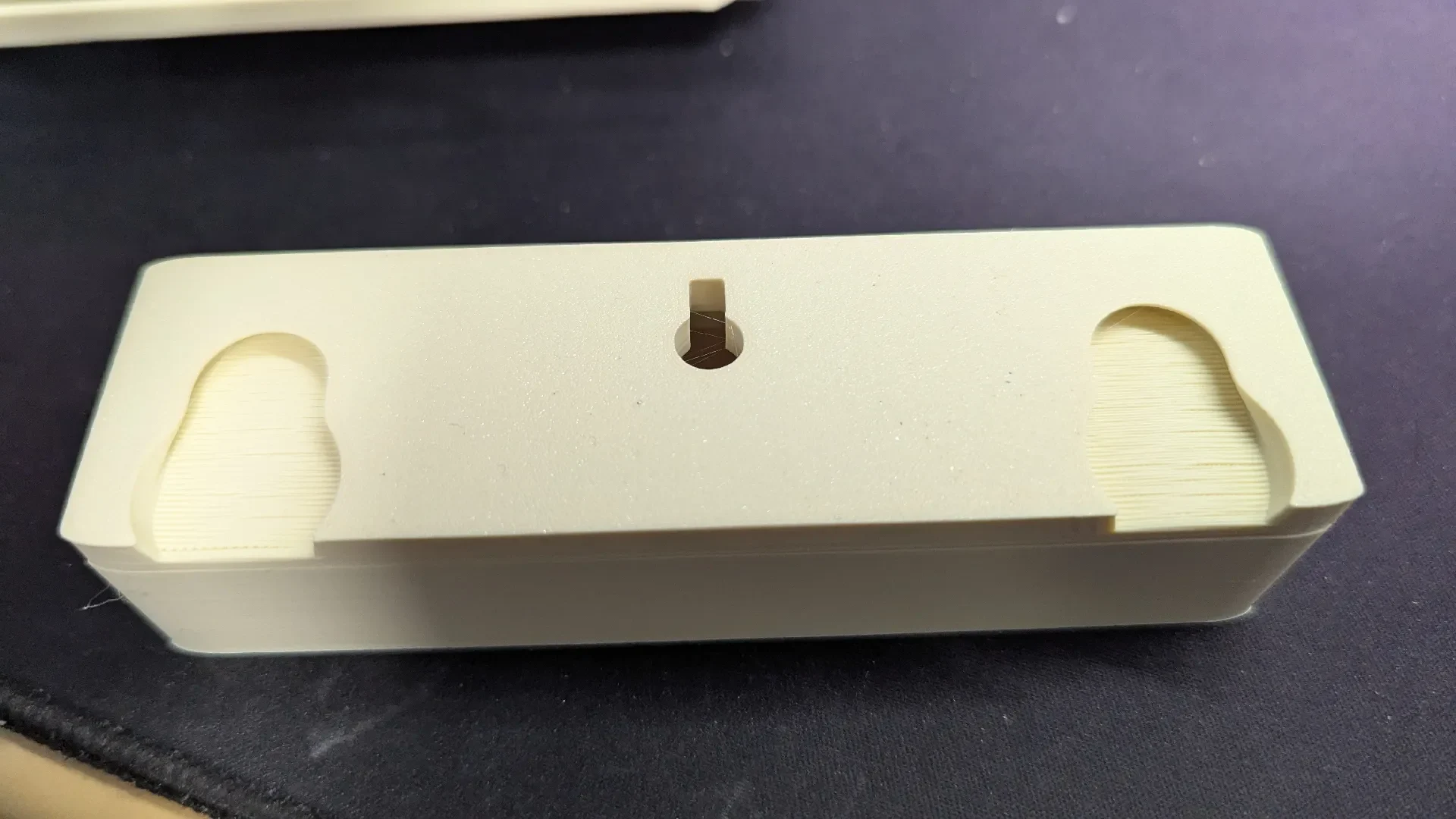

Простой вариант корпуса, в котором используется система multiconnect для крепления к multiboard, а также, возможно, к другим системам плат.

Это должно соответствовать обычным массивам MAX7219 8x32, которые дешево купить на AliExpress. Например https://www.aliexpress.com/item/1005009517965382.html.

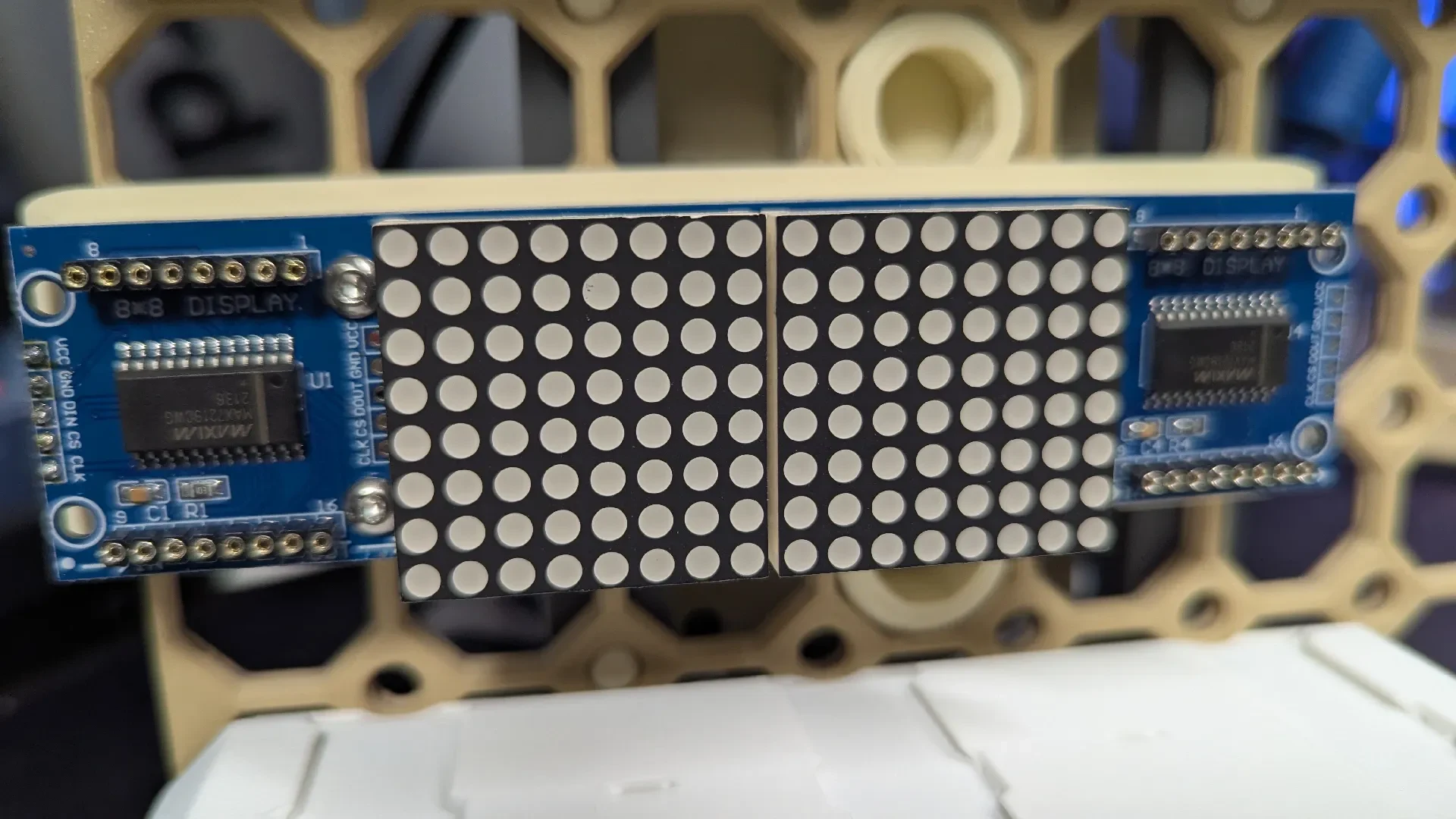

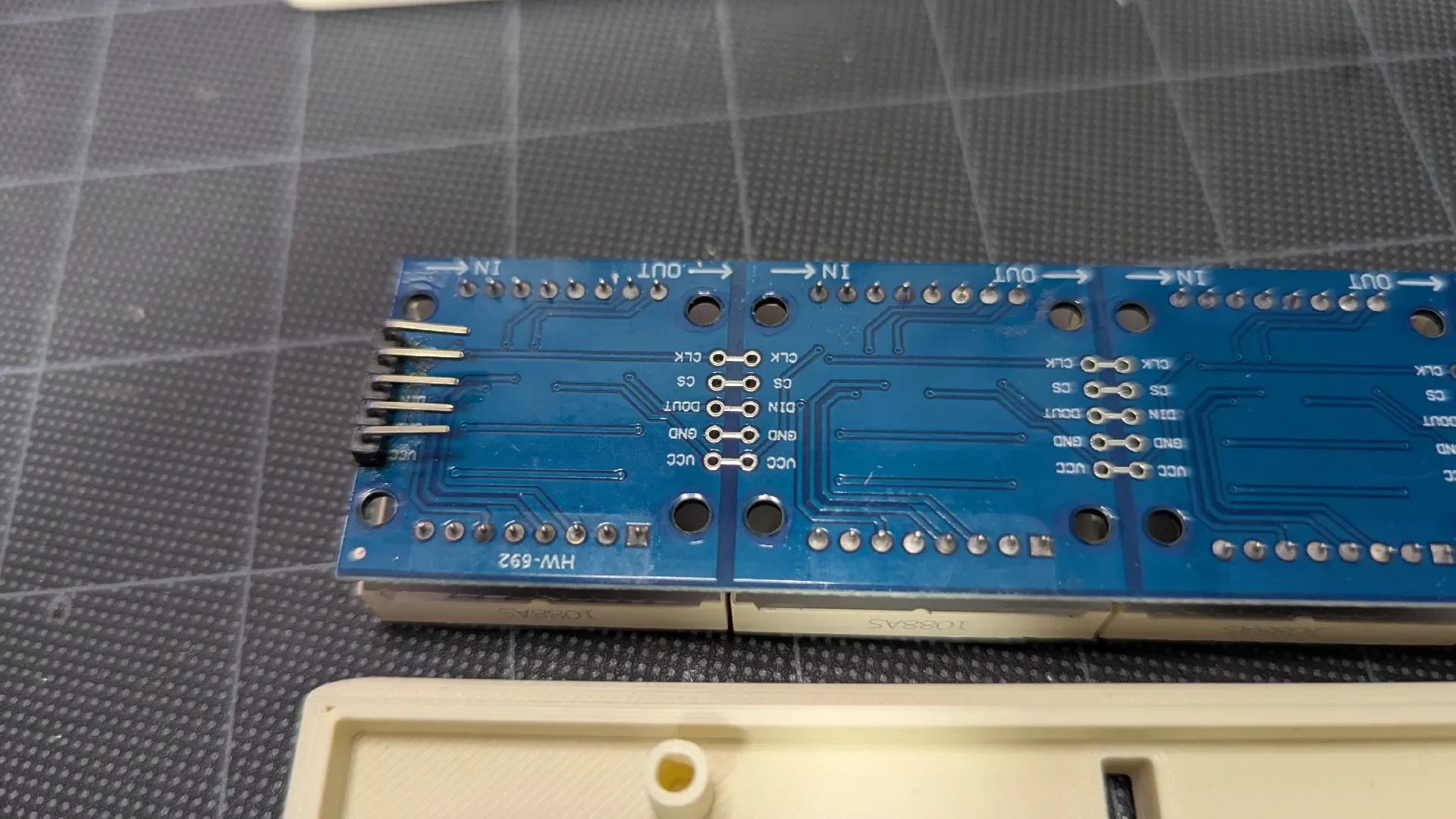

Обратите внимание, что на фотографиях контакты разъема необходимо переориентировать, иначе он не влезет в корпус. Удалите первый и последний светодиодные сегменты, чтобы можно было прикрутить плату к задней части.

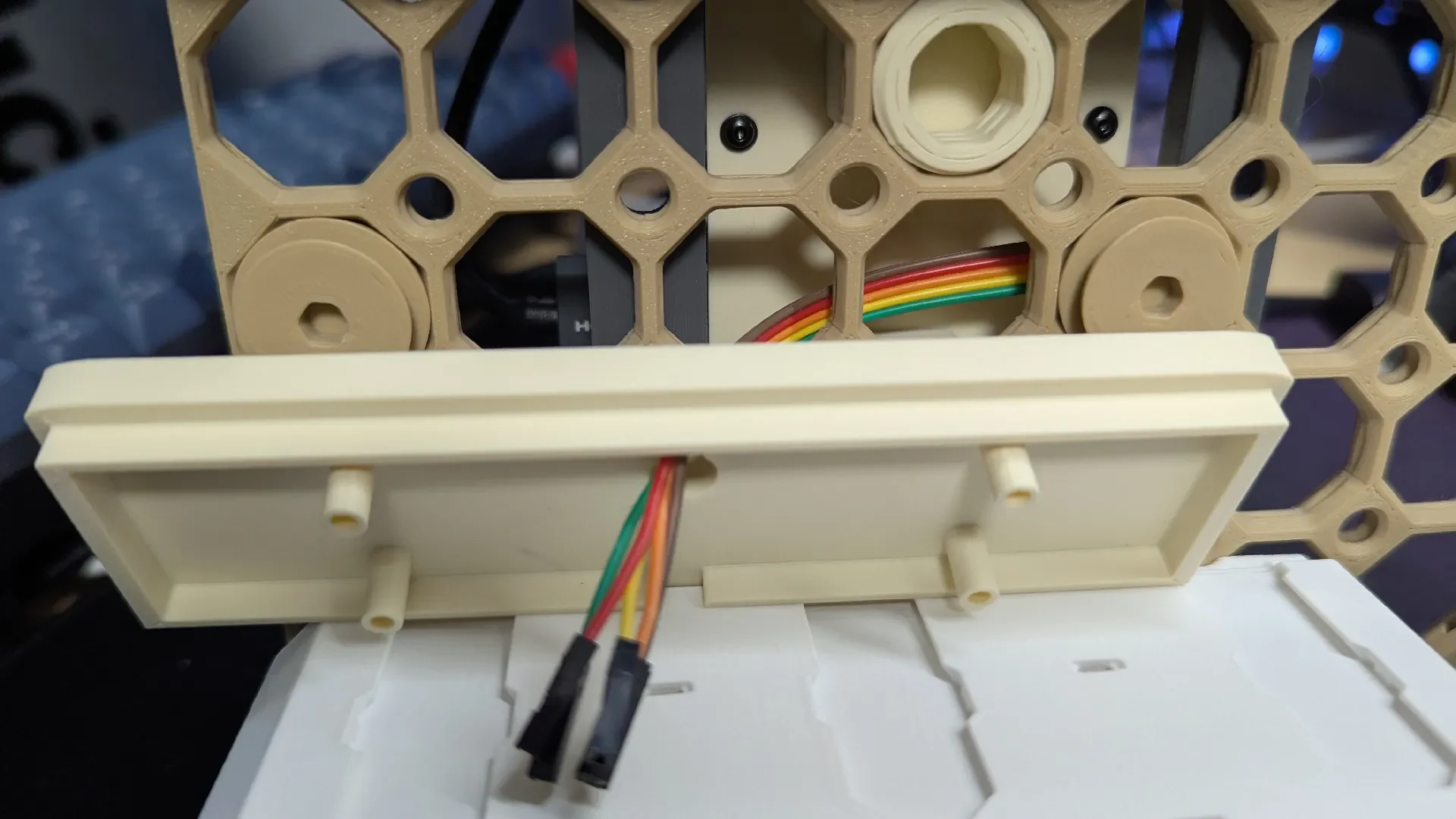

Используются 4 болта M3 6 мм.

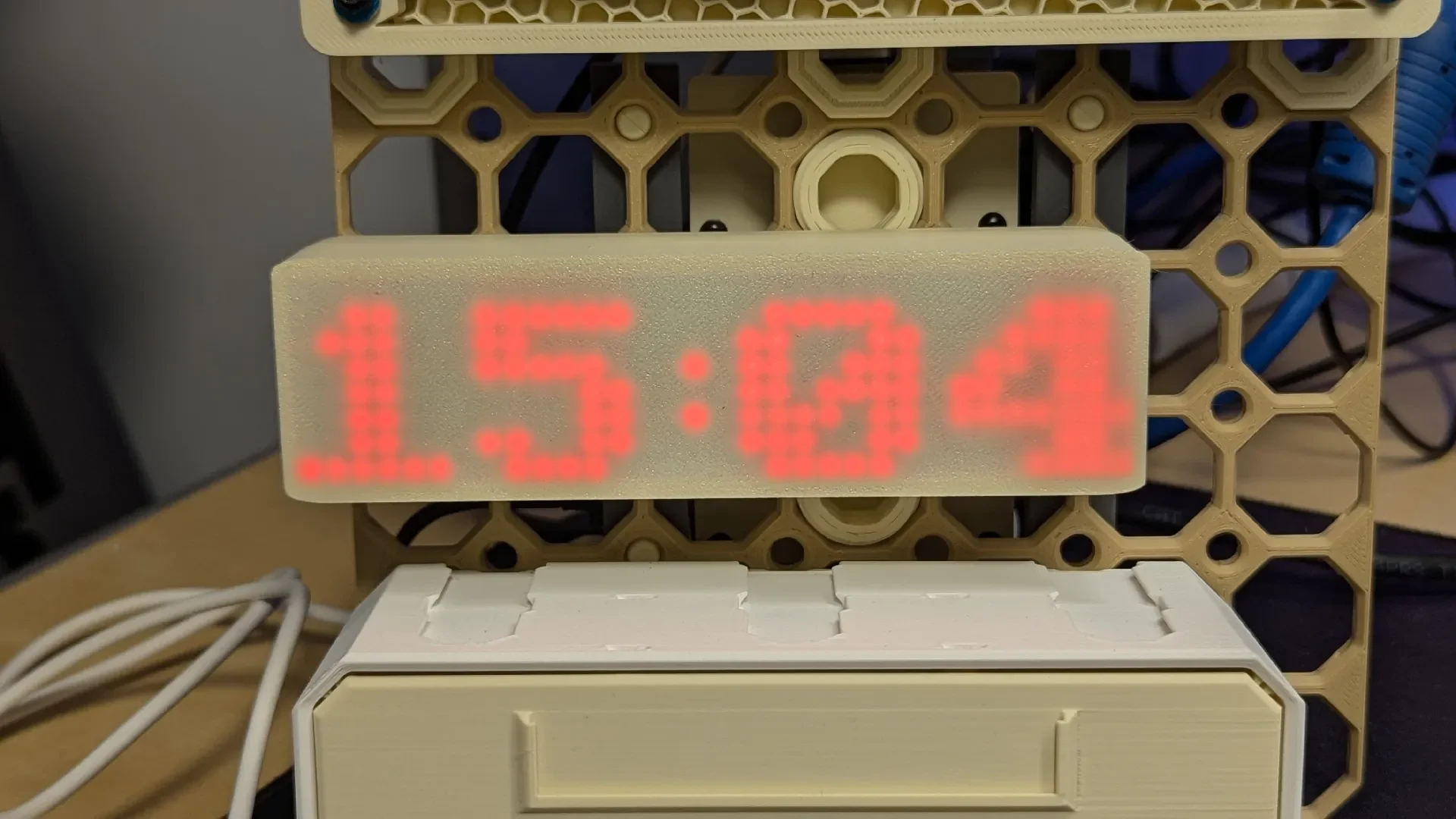

Матрица видна спереди, так как ее толщина всего в пару слоев. Если вы хотите, чтобы он был ярче, попробуйте использовать прозрачную нить для передней части или более светлый цвет.

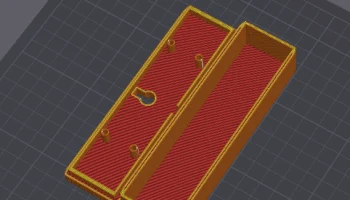

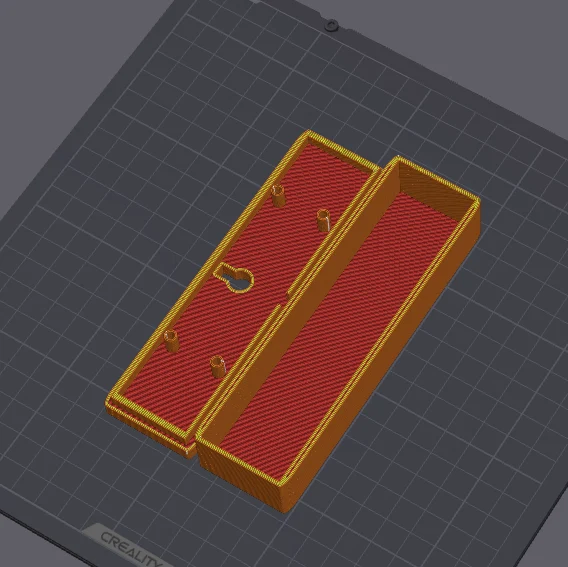

Печать, как показано, 3 стены, заполнение 15 %.
