Кинетический дисплей

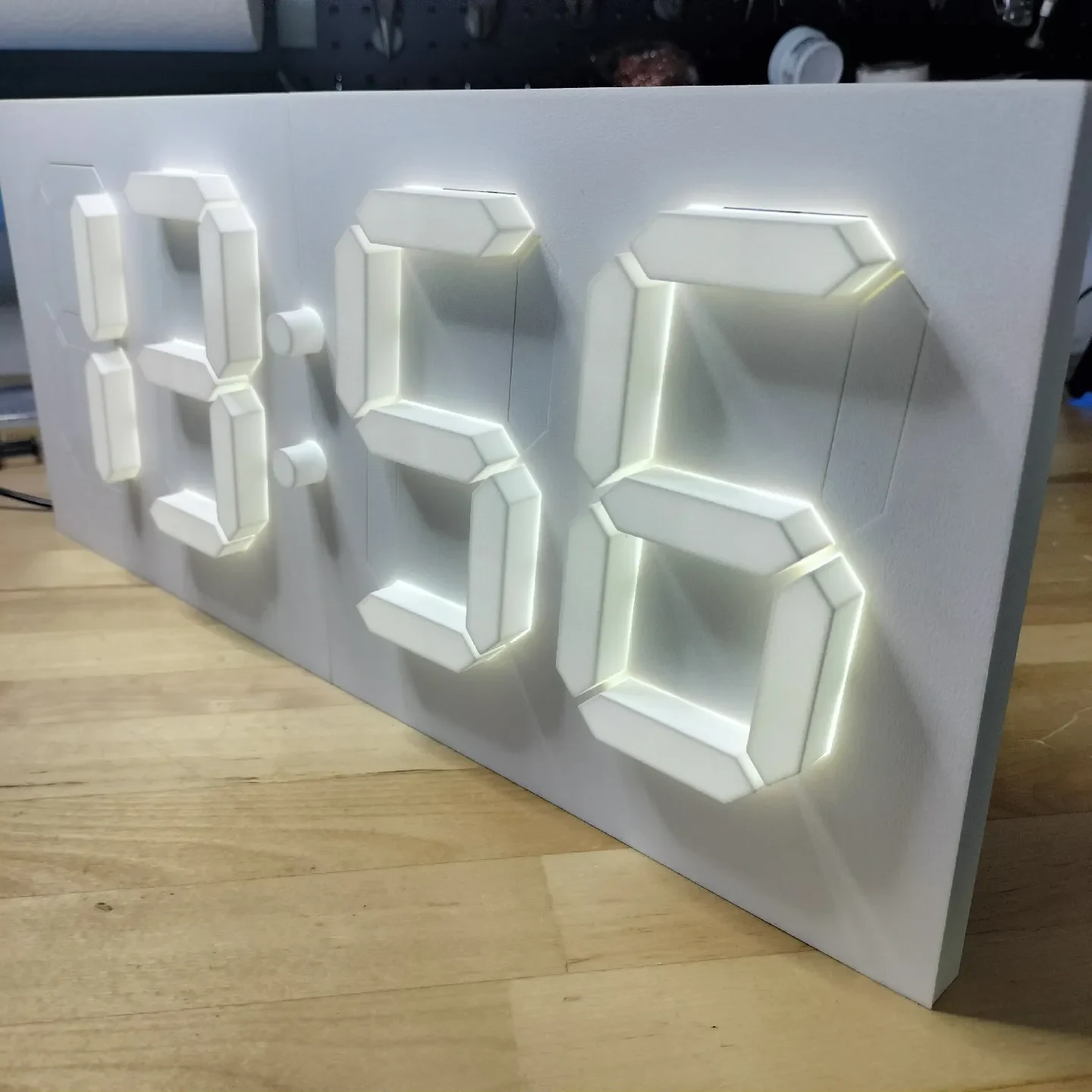

Кинетический дисплей — это инновационный и привлекательный способ отображения текущего времени, даты, температуры и влажности в помещении, а также температуры и влажности на улице. Посмотрите видео с обзором функции ниже, чтобы увидеть ее в действии. Этот роботизированный семисегментный дисплей, похожий на часы, состоит из 4 цифр и 2 двоеточий, всего 30 приводов, которые выдвигают и втягивают сегменты. Каждый сегмент загорается при выдвижении и гаснет при втягивании, создавая приятный щелкающий звук при каждом движении, добавляя уникальные звуковые ощущения.

Полную документацию, спецификацию, инструкции по сборке и руководства пользователя см. на https://gobbyo.github.io/kinetic-display/.

Дисплей оснащен встроенным веб-сервисом с настра��ваемыми настройками, который позволяет легко настраивать и персонализировать дисплей с помощью любого устройства с Wi-Fi и веб-браузером.

Наличие регулируемых настроек кинетического дисплея дает несколько преимуществ:

Персонализация: настройте расписание дисплея, формат времени, единицы измерения температуры и стиль цифр в соответствии со своими предпочтениями и окружающей средой.
Удобство: вносите изменения со своего телефона или компьютера без необходимости перепрограммирования или физического доступа к устройству.
Адаптивность: быстро обновляйте учетные данные Wi-Fi, часовые пояса или расписания, если вы перемещаете дисплей или ваши потребности меняются.
Надежность. Встроенные возможности тестирования и восстановления помогают обеспечить правильную работу дисплея после отключения питания или изменений в сети.
Энергоэффективность: запланируйте время сна и бодрство��ания, чтобы сэкономить электроэнергию и продлить срок службы вашего дисплея.

Дополнительная настройка анимации запуска при каждом включении питания или выходе дисплея из режима низкого энергопотребления.

Дополнительная настройка типа чужой цифры. См. таблицу типов цифр человека и пришельца.

Дисплей рассчитан на долгую эксплуатацию и прослужит долгие годы при правильной сборке в соответствии с подробной документацией. Ниже представлен обзор итеративного процесса проектирования, который привел к созданию прочного, надежного и экономичного дисплея, полностью пригодного для 3D-печати на рабочей пластине размером 256 x 256 x 256 мм.

Прототип привода

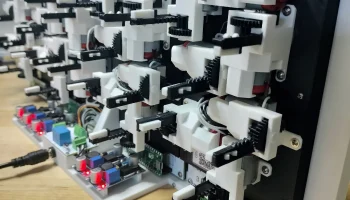

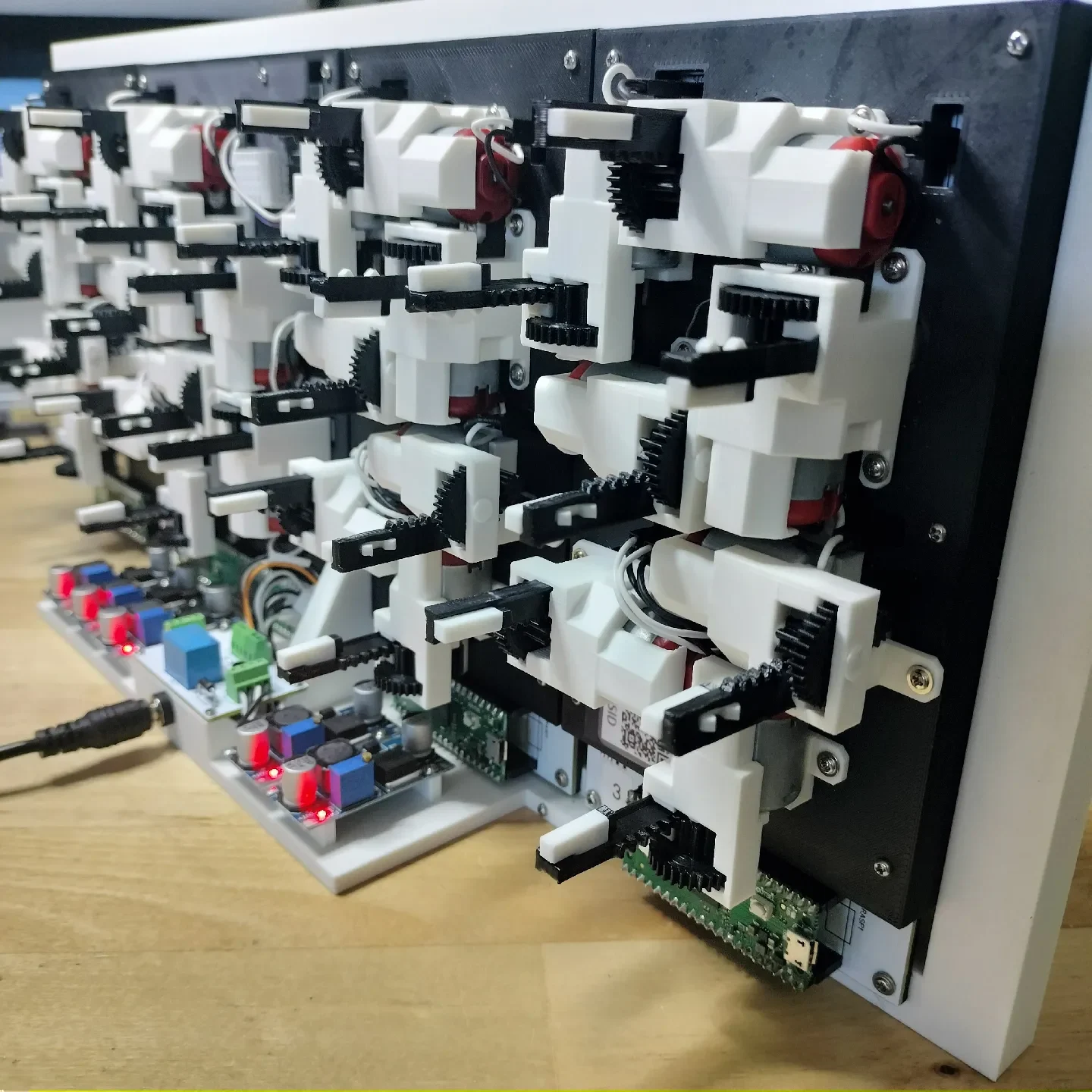

Исполнительные механизмы — это сердце дисплея, и правильная их конструкция имела решающее значение. Ранние прототипы выявили такие проблемы, как поломка зубьев шестерни из-за неправильного размера, выбора материала и резких остановок во время работы. Корректировка размеров шестерни и использование мощных двигателей 103 значительно улучшили производительность, обеспечивая плавную работу при более низких требованиях к напряжению.

Цифровой прототип

Прототип первой цифры предоставил ценную информацию о конструкции печатной платы, требованиях к программному обеспечению и оптимальных размерах для размещения семи приводов в пределах одной цифры.

Первый прототип

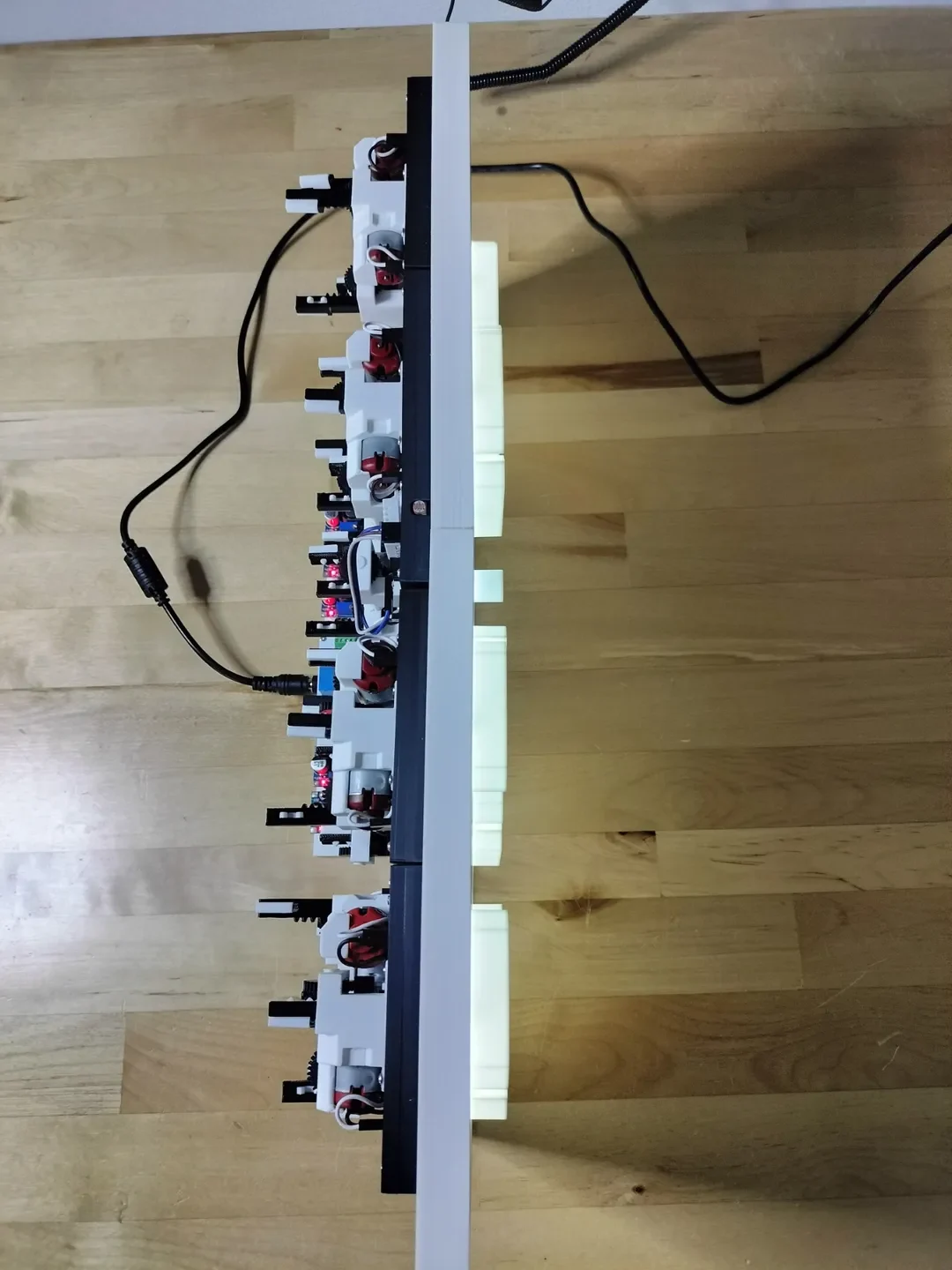

Прототип, представленный ниже, непрерывно работает с апреля 2024 года, демонстрируя надежность и долговечность системы. дизайн.
