Gear O'Clock - номерные знаки и пара изменений

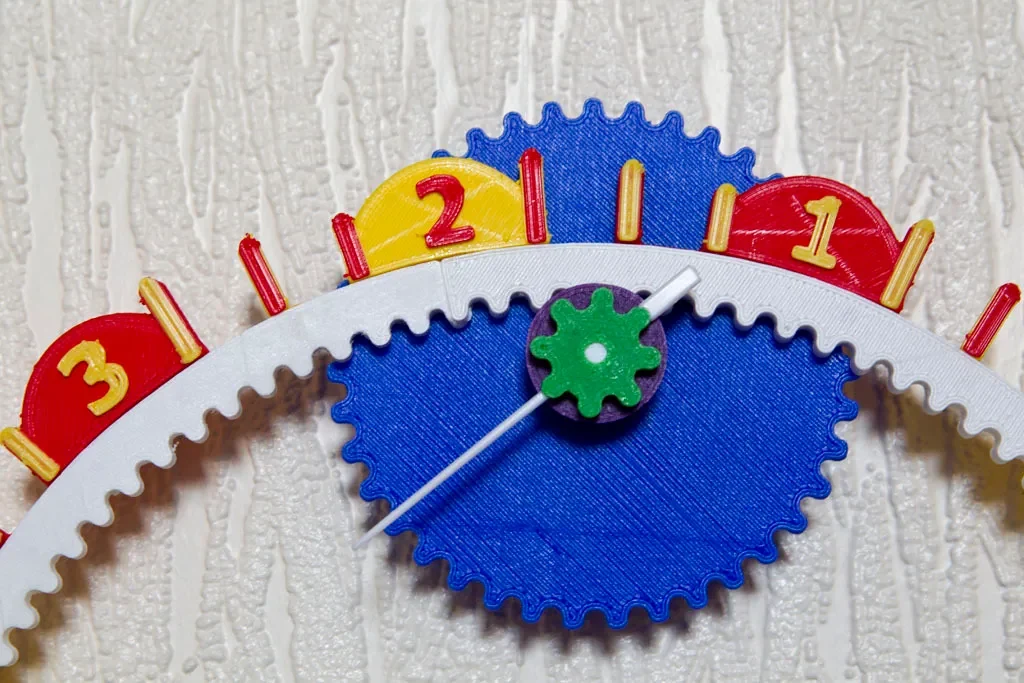

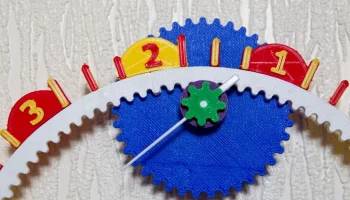

Вслед за Gear O'Clock от Bad Brad (потрясающе) и аксессуарами VeryWetPaint (блестяще), я изготовил две пластины — одну для нечетных чисел, другую для четных — размеры все еще в дюймах. Здесь также есть еще пара файлов, которые, я надеюсь, помогут людям, имеющим домашние машины для перепечатки — я использую RepRapPro Huxley. Чтобы вырезать корпус механизма с открытым верхом и главную приводную шестерню из VeryWetPaint с помощью Slic3r и Skeinforge, я обнаружил, что мне пришлось повернуть их на 180 градусов в направлении Z, прежде чем я смог получить отпечаток — файлы здесь взяты из VeryWetPain, но повернуты, как указано выше.

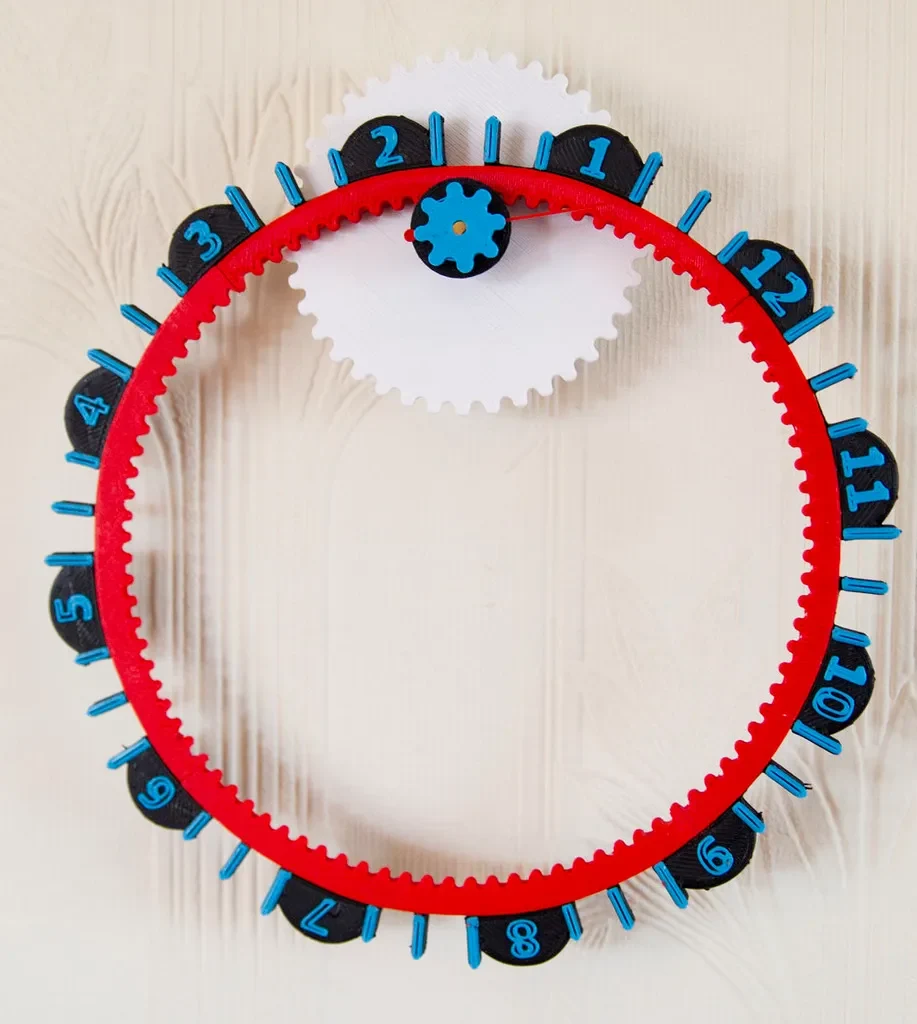

Принимая во внимание, что я работаю в миллиметрах, а PrintTo3D и VeryWetPaint — в дюймах, я использовал опцию масштабирования в Slic3r для своих двух часов. Первые часы, которые я хотел установить на перегородке рабочего стола, были масштабированы в 20 раз, а для других я использовал шкалу х25 — это максимальный размер для моего RepRapPro Huxley — ClockBaseDiv4 STL от VeryWetPaint превосходен и почти помещается на моей печатной платформе с размером х25. Я внес изменения в приводную шестерню VeryWetPaint с прорезями, купив часовой механизм с круглыми валами с нажимной посадкой. (Здесь, в Великобритании, единственный механизм, ко��орый я смог найти с минутным валом с прорезями, был ОЧЕНЬ дорогим, поэтому я использовал механизмы с сайта www.ClockParts.co.uk — намного дешевле!). В этом напильнике (приводная шестерня которого увеличена в 20 раз по сравнению с оригиналом) имеется отверстие диаметром 3,6 мм, которое надевается на минутный вал: нет необходимости снимать часовой вал. Эта деталь имеет поверхность диаметром 26 мм и принимает подержанную шестерню в натуральную величину.

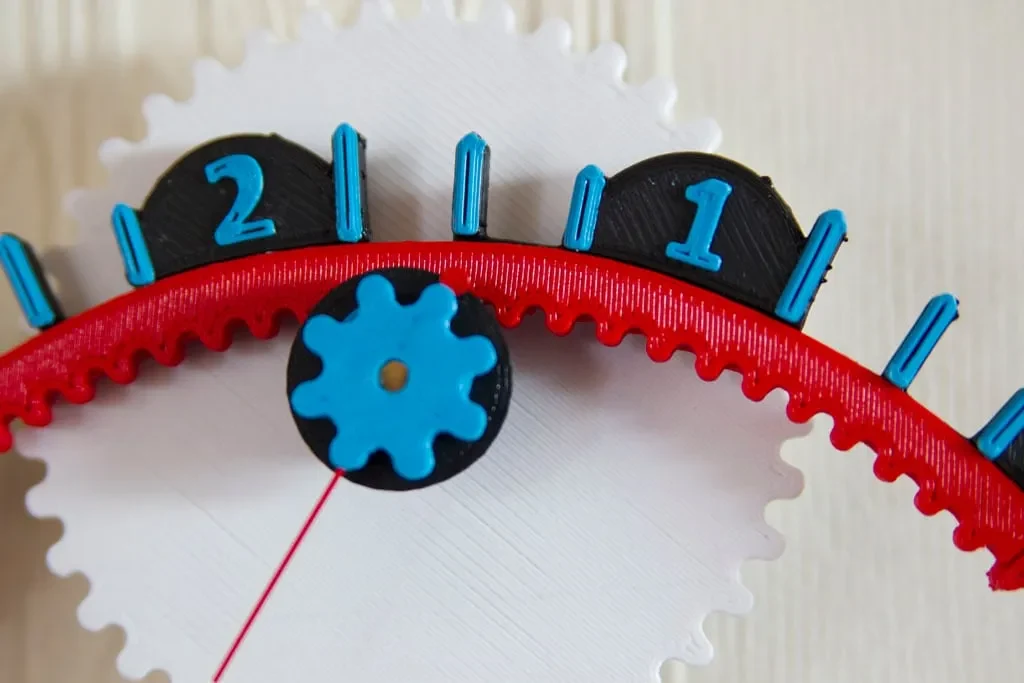

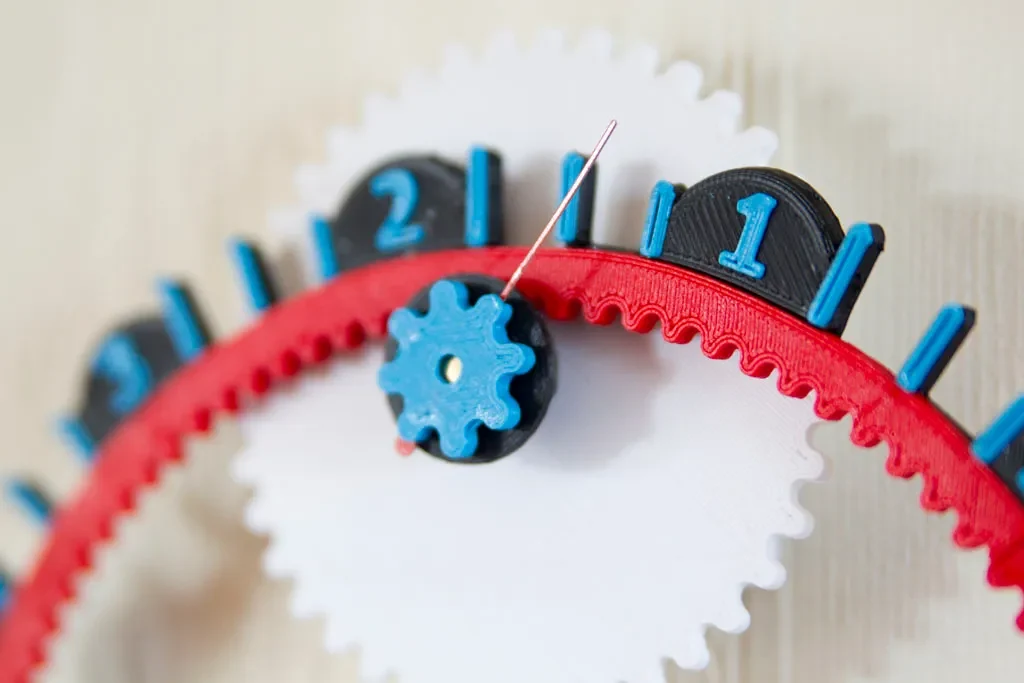

Сначала я начал печатать числа, используя один цвет, намереваясь раскрасить их, но, прочитав хорошо документированную технику Стивена Кроппа по разделению GCode для печати многоцветных цветов, решил стать пуристом и сделать свои часы на 100% пластиком, без краски! http://stephen.cropp.co.uk/category/3d-printing/

Инструкции

Для тех, кто работает в мм, распечатайте основной часовой механизм в масштабе 25,4, независимо от того, какой масштаб вы используете для остальных деталей, иначе он не подойдет к часовому механизму.

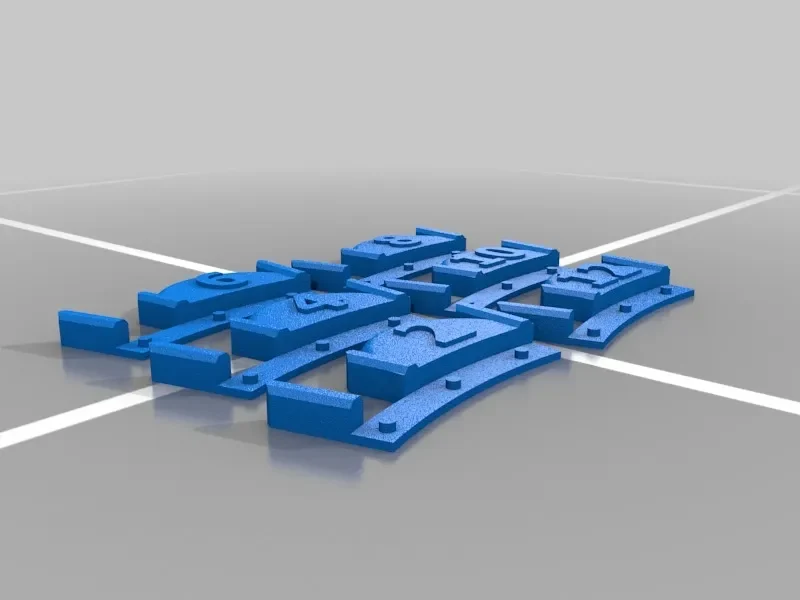

Масштабируйте номерные знаки до масштабного коэффициента, который вы используете для главного циферблата и главного привода.

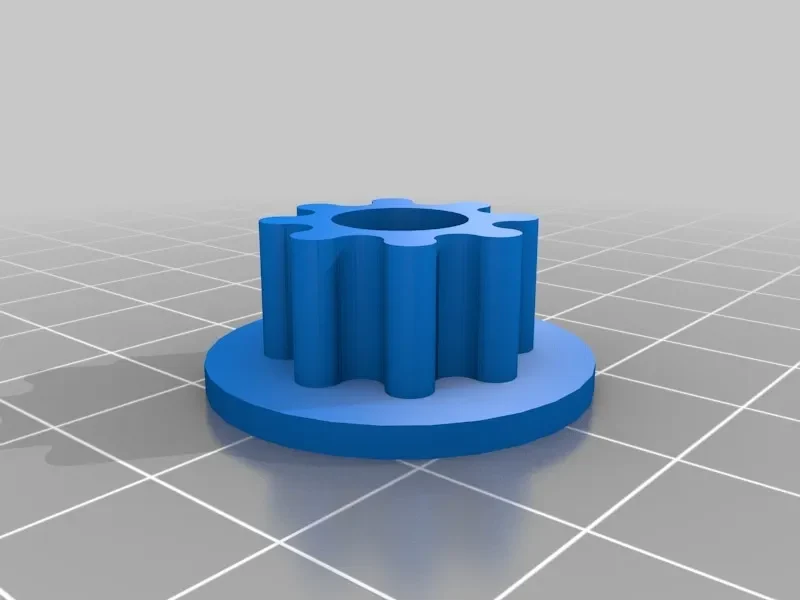

Единственный «уже масштабированный» файл STL — это файл главной ведущей шестерни с отверстием диаметром 3,6 мм. Это для часов с масштабом x20, которые дают цифровую шестерню диаметром примерно 8 дюймов.

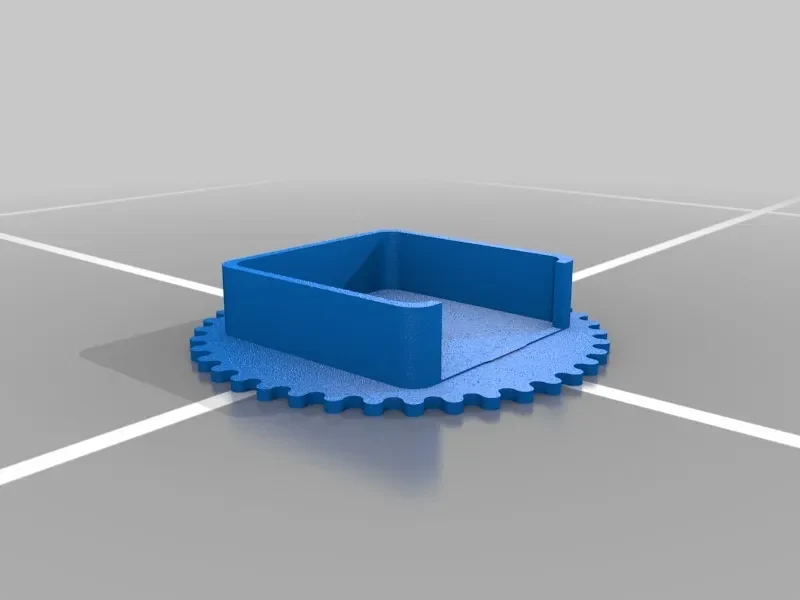

ClockMechanismMountOpenTop идентичен файлу VeryWetPaint, за исключением поворота на 180 градусов по оси Z, что мне нужно было сделать, чтобы нарезать в Slic3r и Skeinforge.
