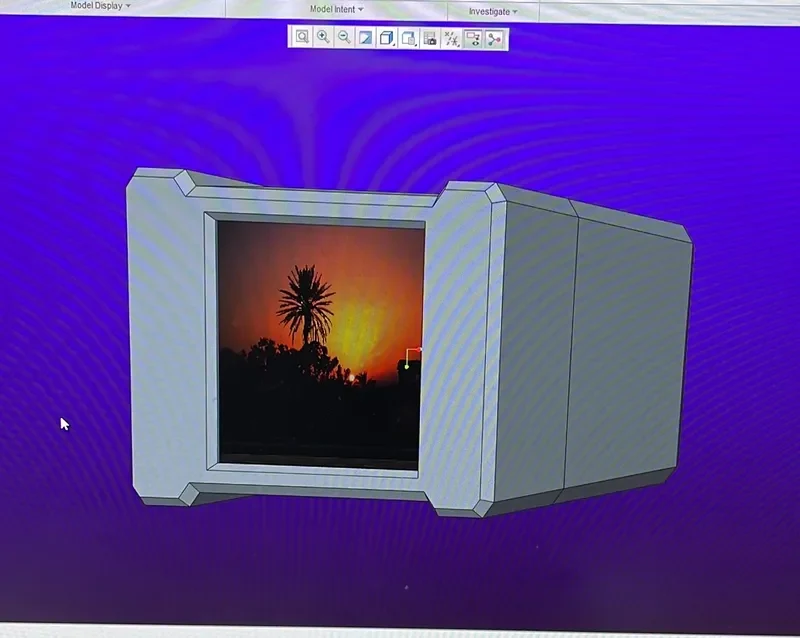

Корпус для 2,2-дюймового ЖК-дисплея и ESP32 Wemos.

Привет,

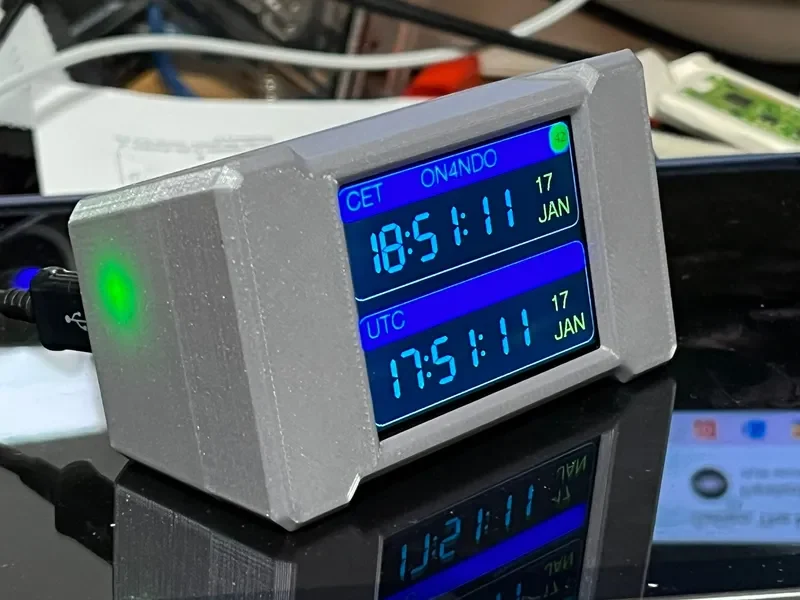

Первоначально создавался как корпус для прекрасных часов NTP производства W8BH.

http://w8bh.net/NTP_DualClock.pdf

но, конечно, можно использовать для всего, что нуждается в 2,2-дюймовом ЖК-дисплее SPI TFT.
и Wemos D1 mini.

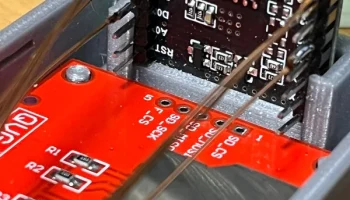

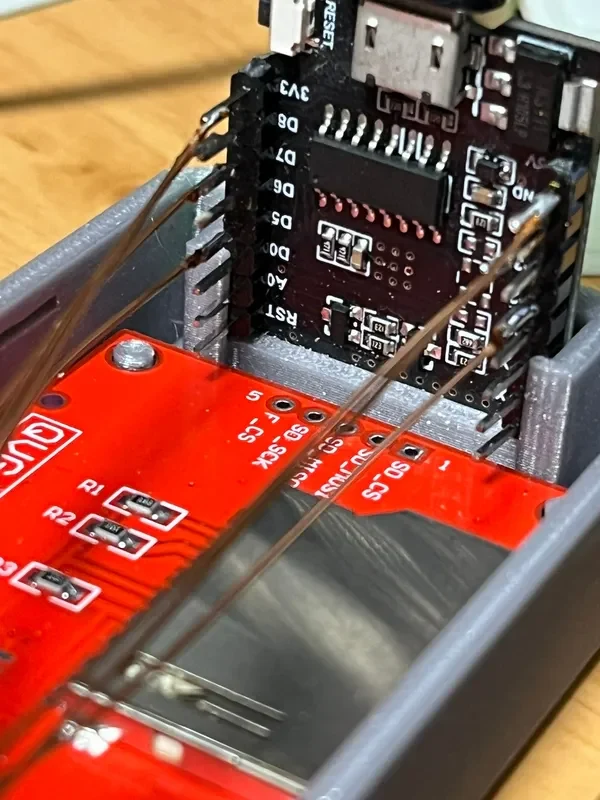

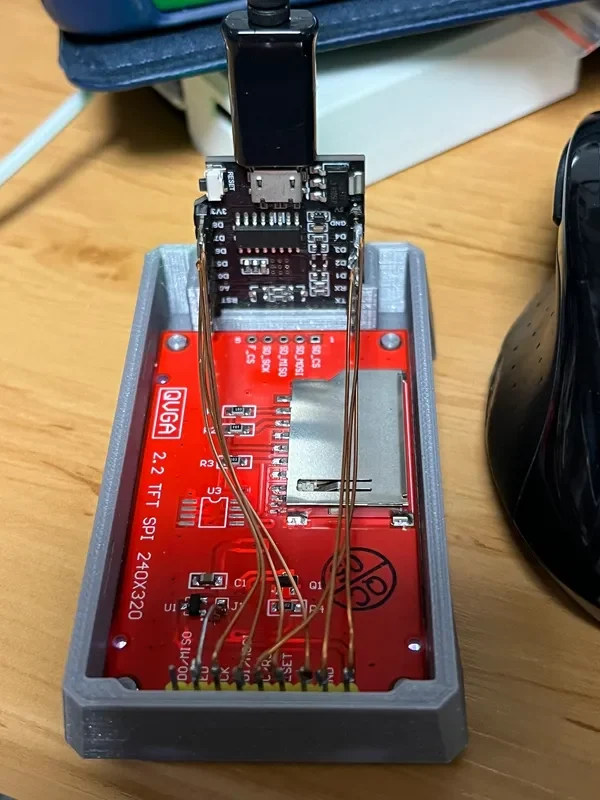

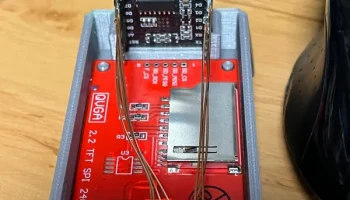

Как показано на картинках, D1 mini должен входить в слот до тех пор, пока изоляторы контактов не коснутся PLA. (возможно, вам придется надпилить фаску на плате, чтобы вставить ее до конца :-))

Если хотите, вы можете осторожно расплавить штифт, выступающий через резьбовые отверстия дисплея, с помощью паяльника, чтобы зафиксировать его на месте, но на самом деле в этом нет необходимости.

Веселиться.
УИЛФРЕД

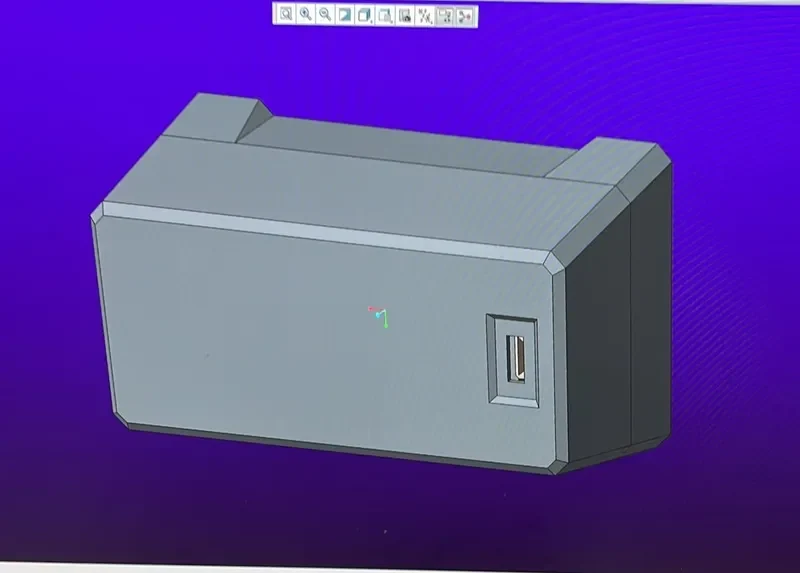

Для задней стороны установите опору только на рабочую пластину.
Лицевая сторона не нуждается в поддержке.
