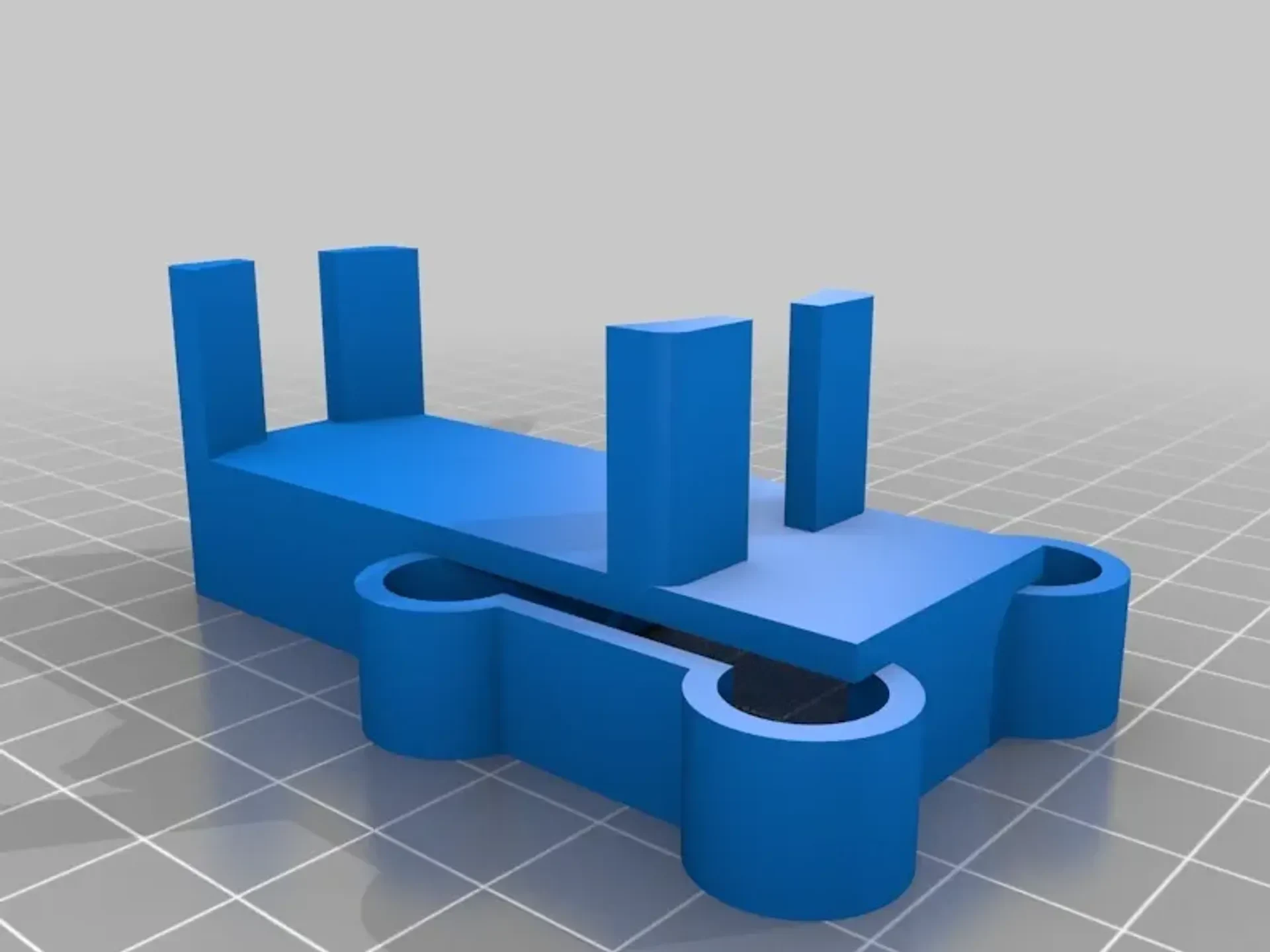

Зажим для циферблатного индикатора для Tevo Tarantula

Это зажим, предназначенный для выравнивания вашей кровати с помощью индикатора часового типа.

С помощью этого зажима вы можете прикрепить манометр к хотэнду (одинарному или двойному соплу) и убедиться, что ваша станина выровнена с точностью до 0,01 мм.

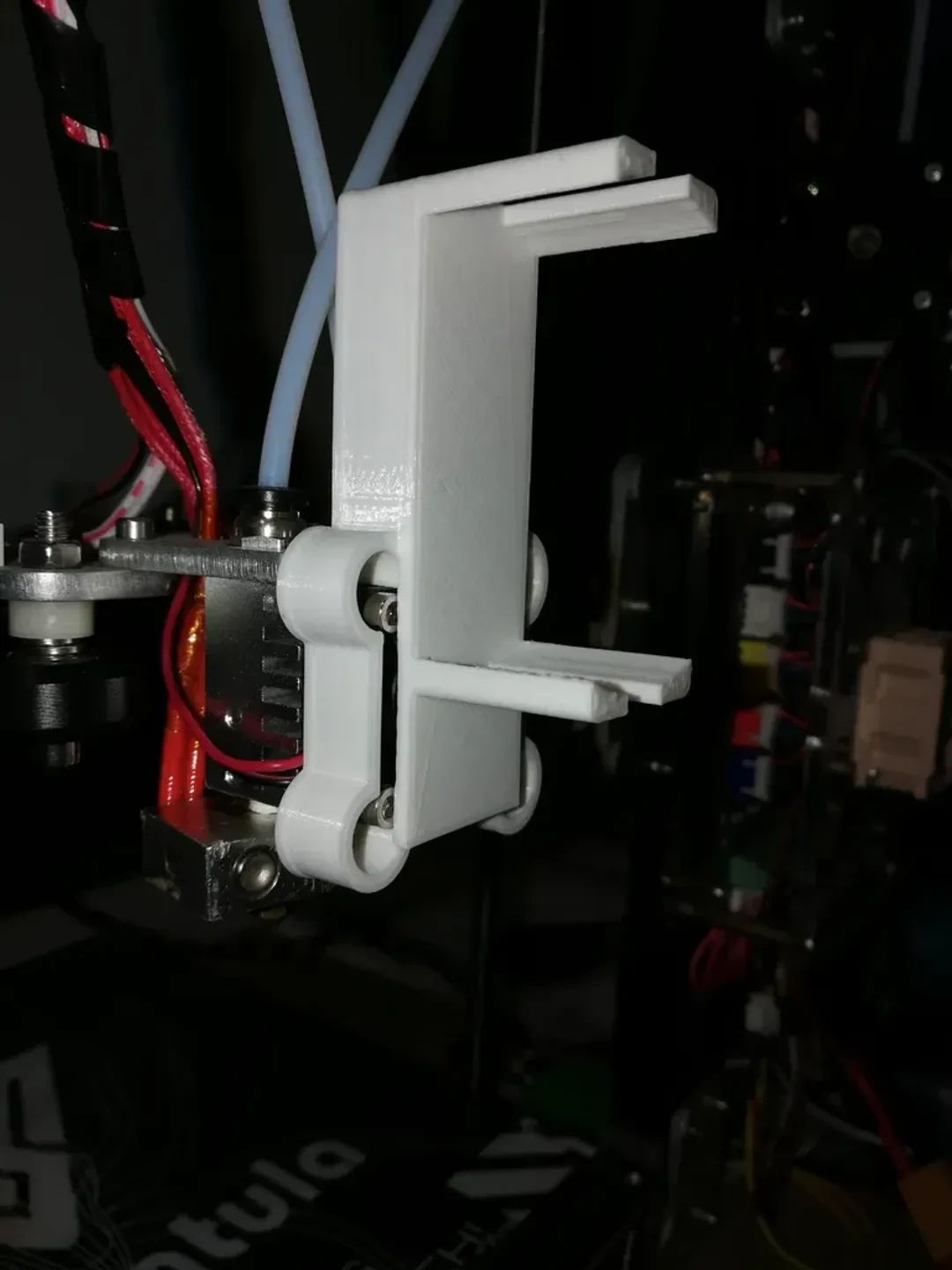

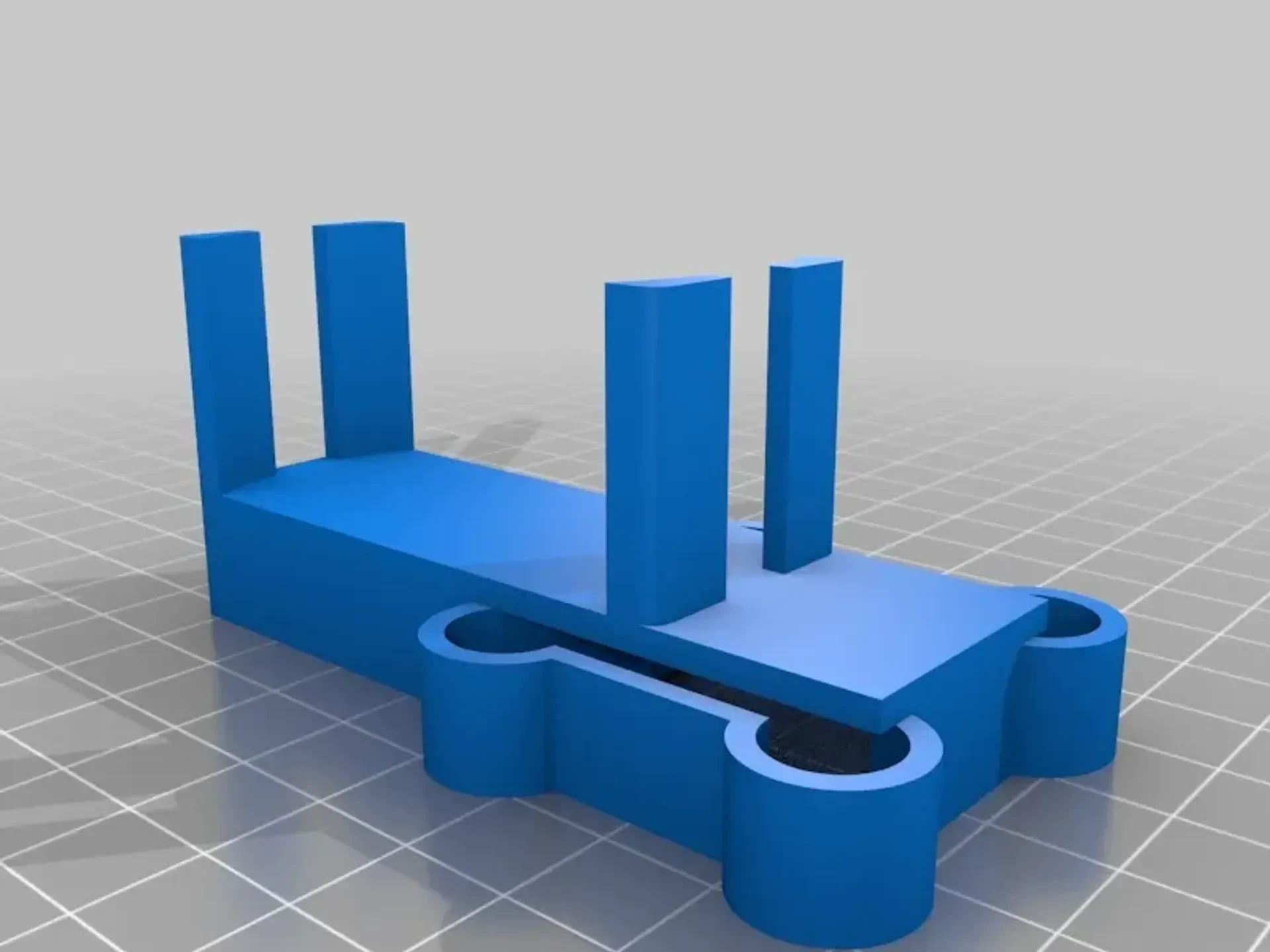

Зажим просто надевается на стандартный вентилятор горячего конца.

Обновить

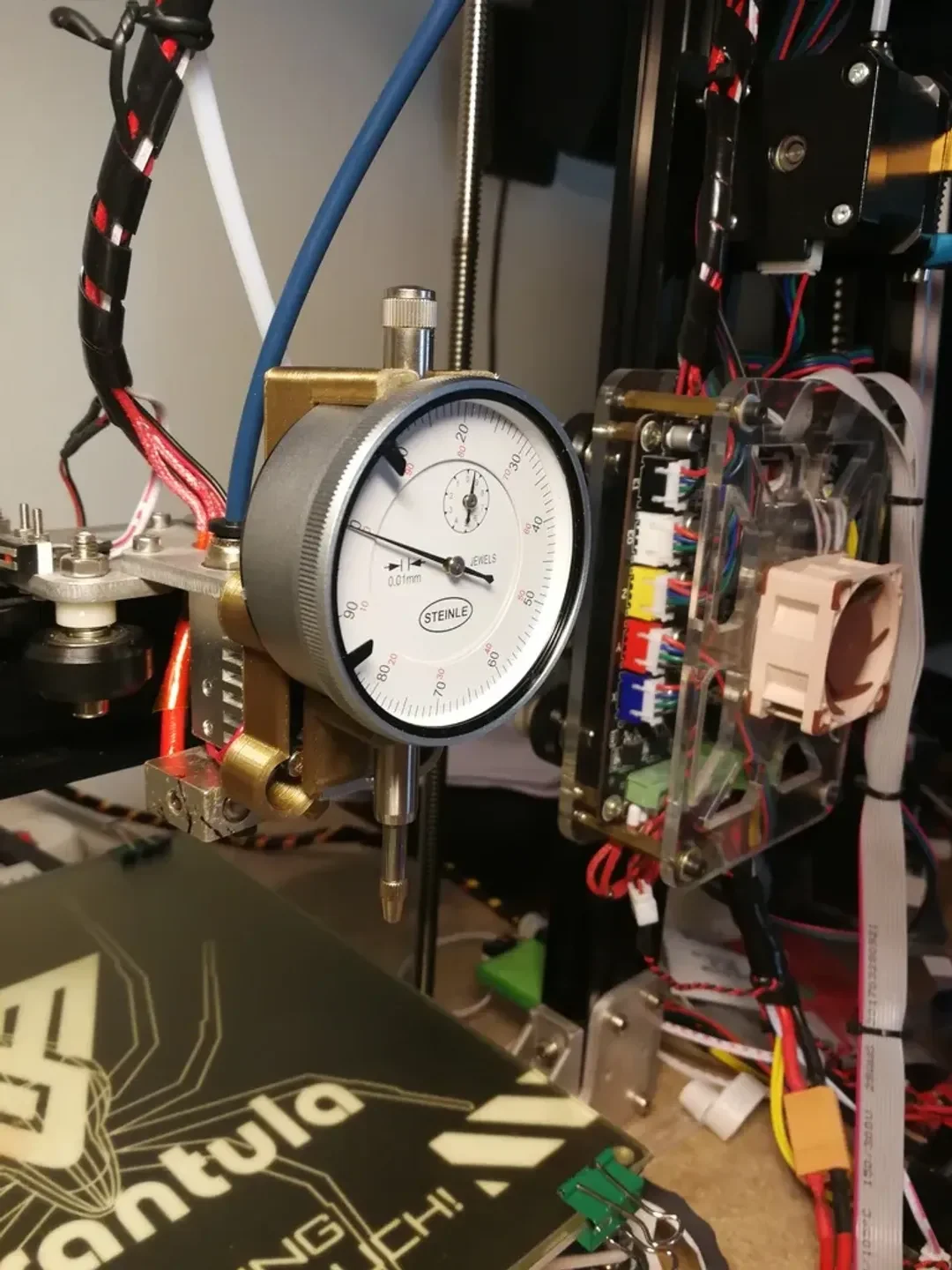

Я разработал новый зажим для крепления аналогового стрелочного индикатора Steinle 3105. Теперь вы найдете два stls для разных циферблатных индикаторов.

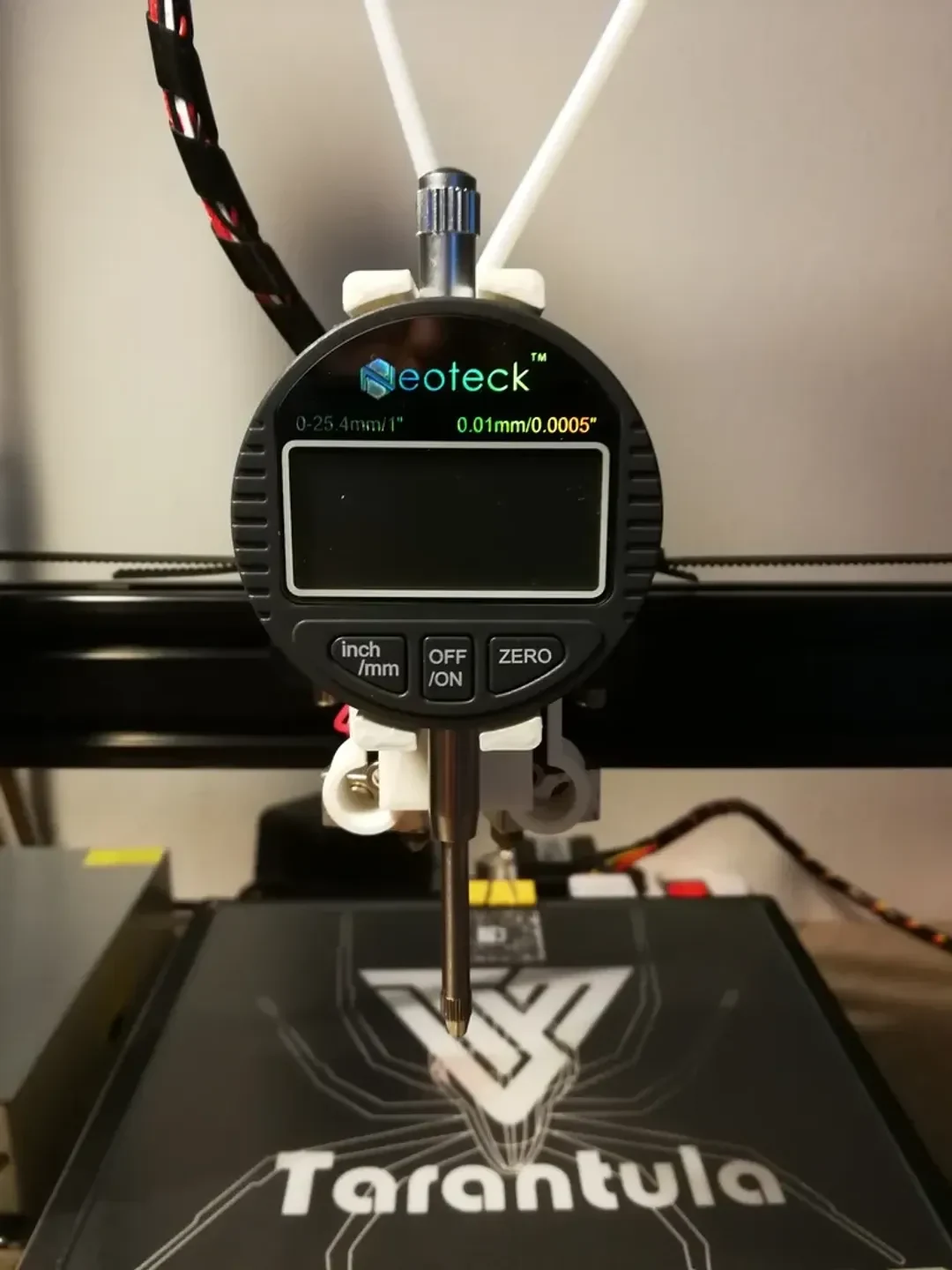

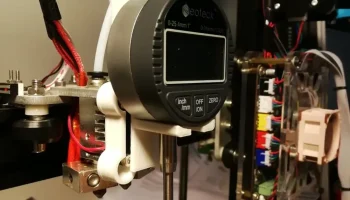

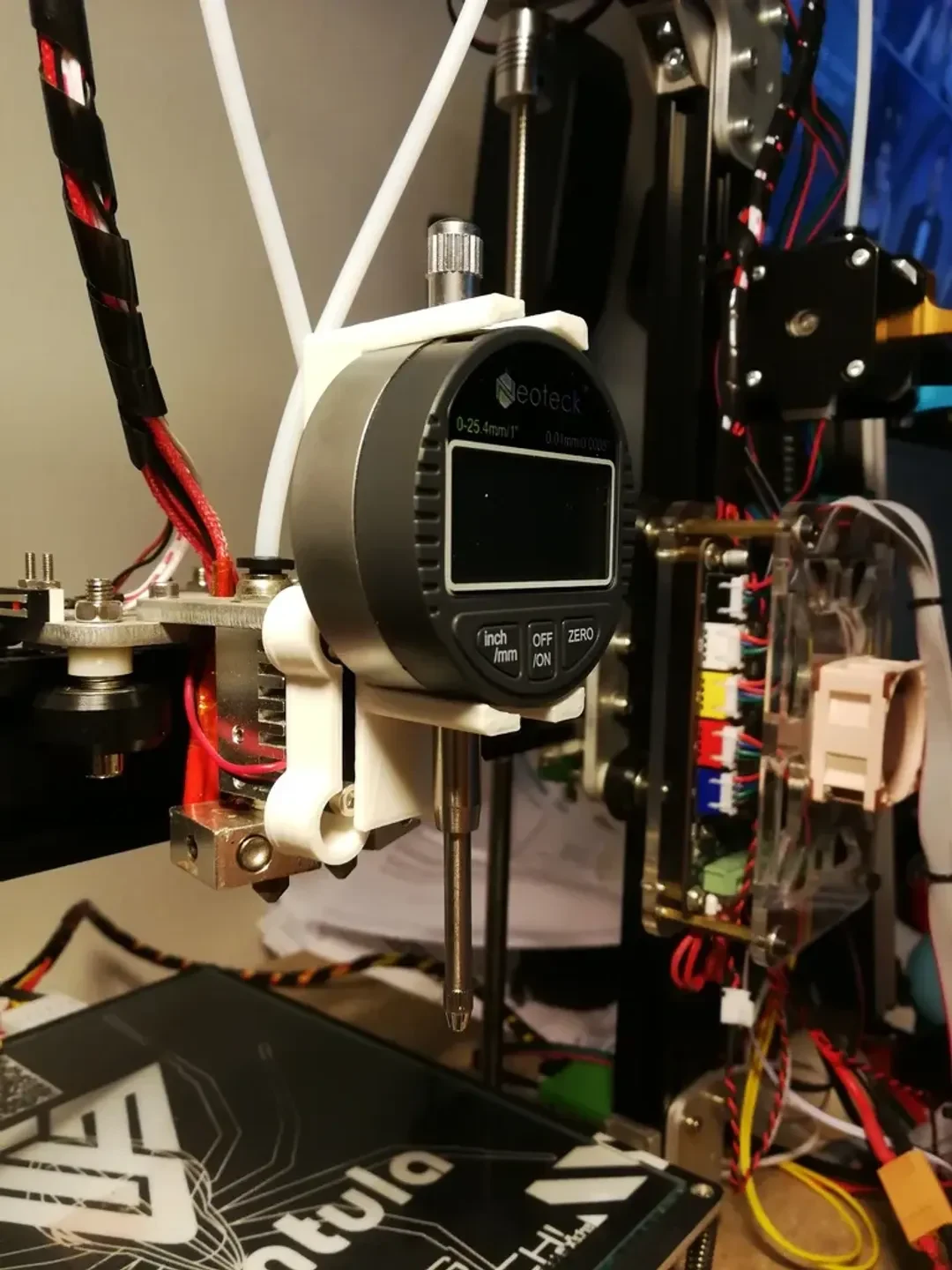

Зажим Neateck [1]

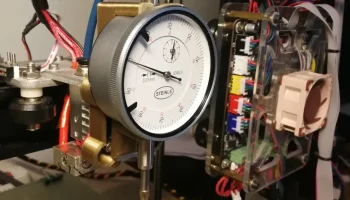

Зажим Steinle 3105 [2]

Ссылки см. в списке запчастей.

Настройки печати

Бренд принтера:

ТЕВО

Принтер:

Тарантул

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

30

Примечания:

В этой конструкции плот не требуется, но снять все опоры гораздо проще, поскольку они прилипают к плоту и их можно легко оторвать.

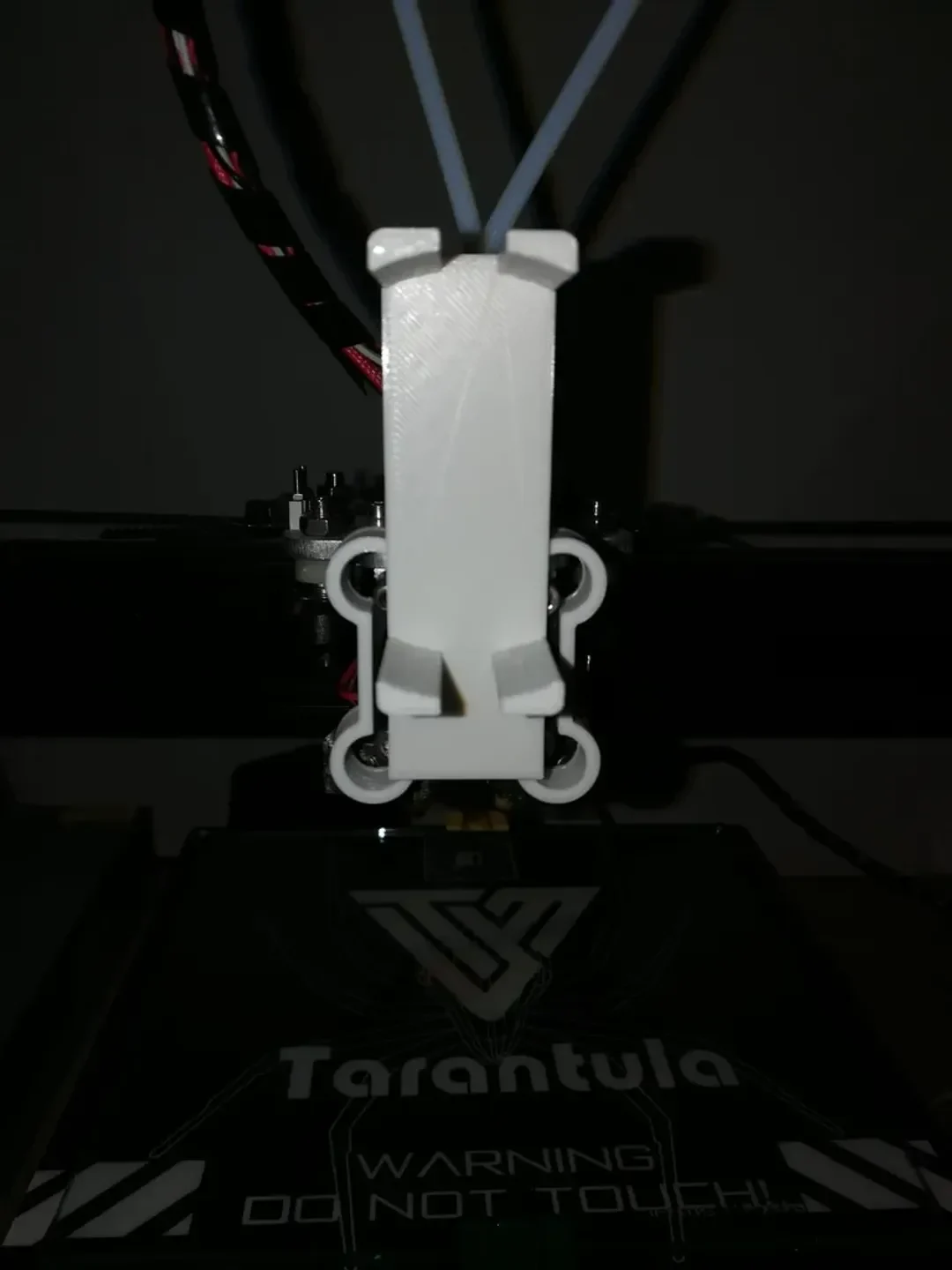

СОВЕТ: Чтобы обеспечить ровное прилегание зажима к вентилятору, вкрутите в вентилятор еще два винта (должны быть запасные в коробке). Таким образом, зажим имеет ровную поверхность, к которой можно прижиматься.

Список деталей

[1] Цифровой индикатор Neateck со шкалой Amazon DE Amazon US

[2] Аналоговый манометр Steinle 3105 Amazon DE с магнитной подставкой Amazon DE

Извините, я не смог найти датчик на Amazon в США...

Инструкции
Установите манометр на зажим

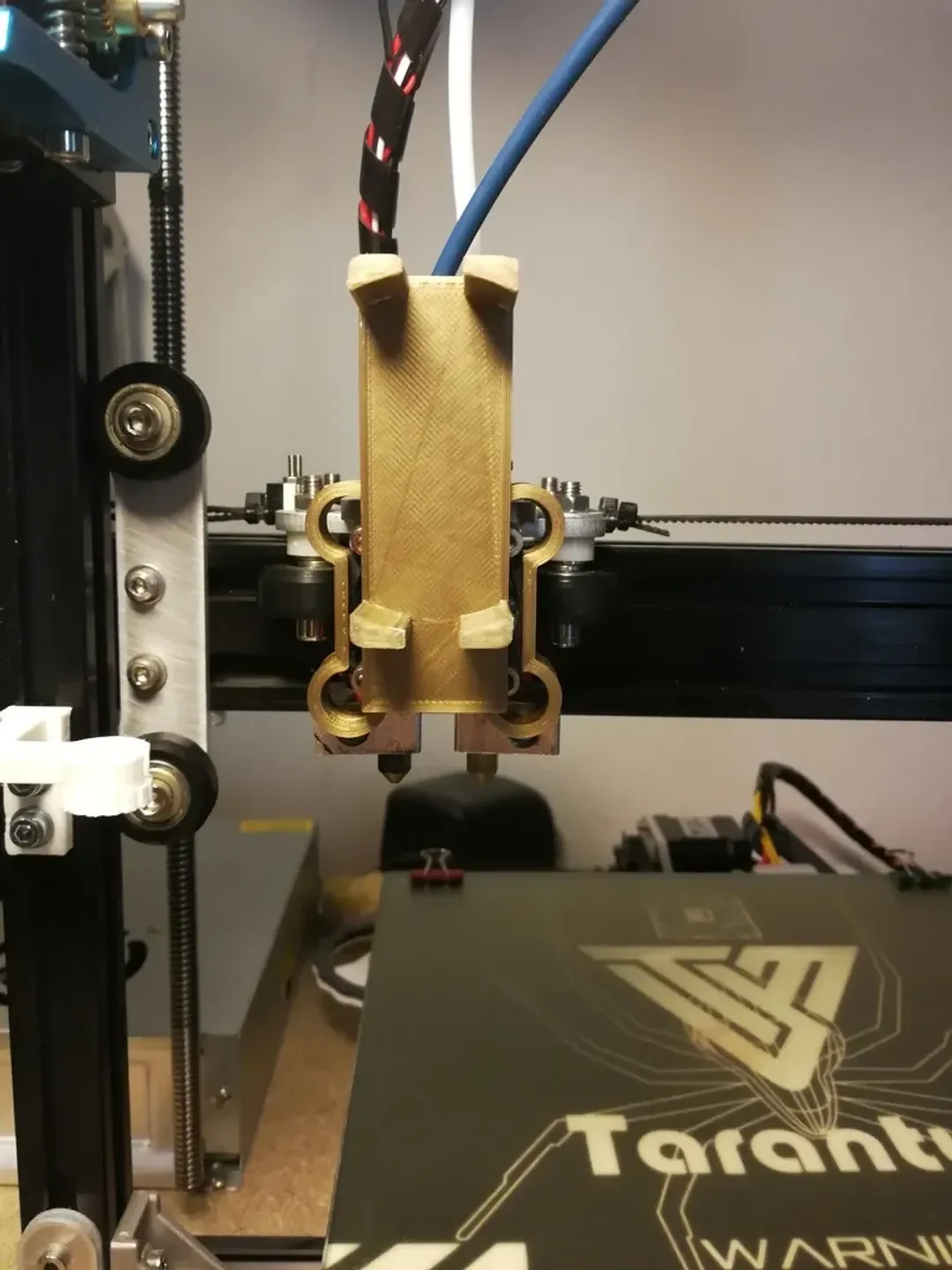

Прикрепите зажим к хот-энду, просто надев его на вентилятор.
Домой ваша ось Z
Теперь используйте лист бумаги, чтобы откалибровать один угол вашей кровати.

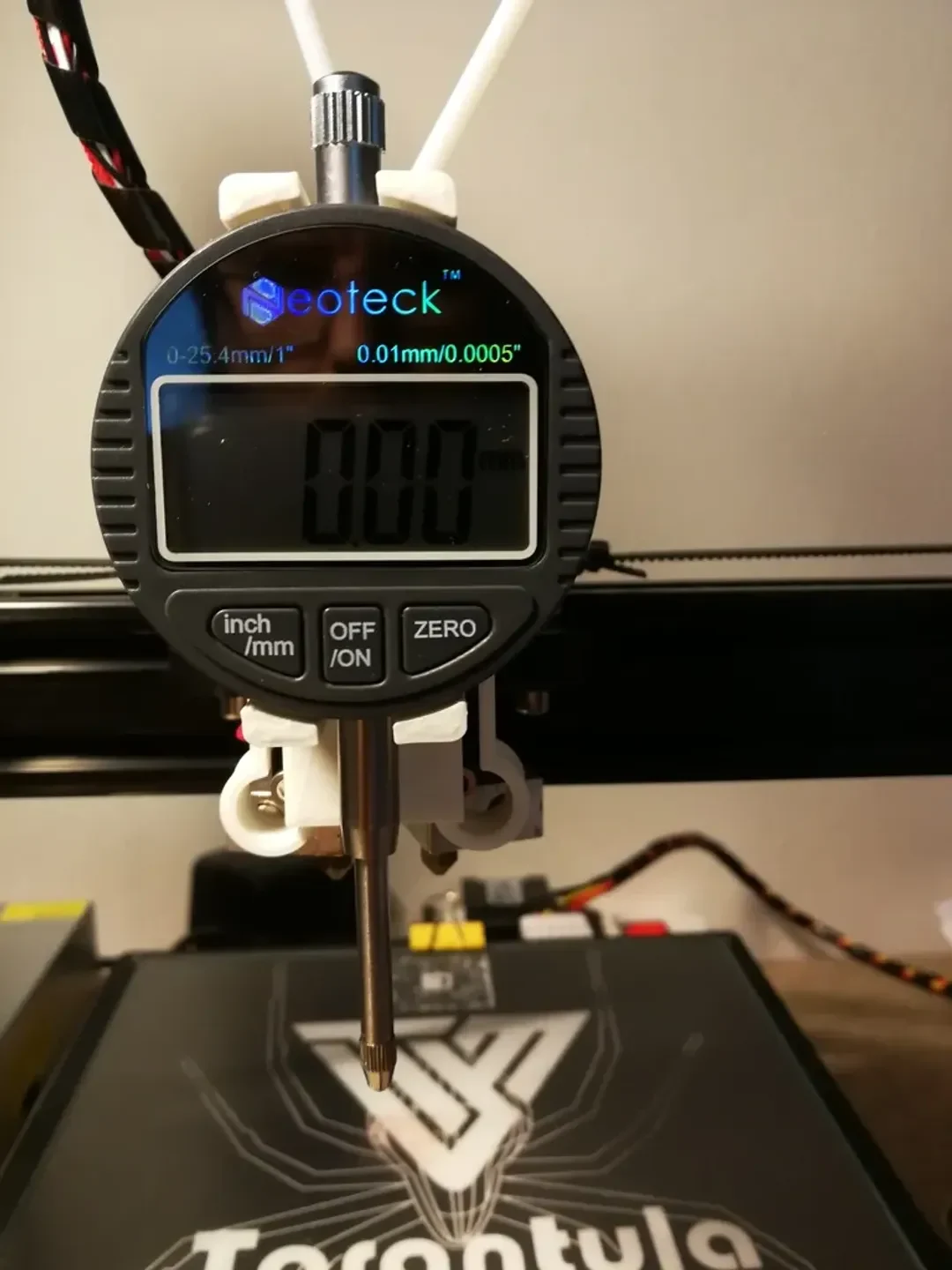

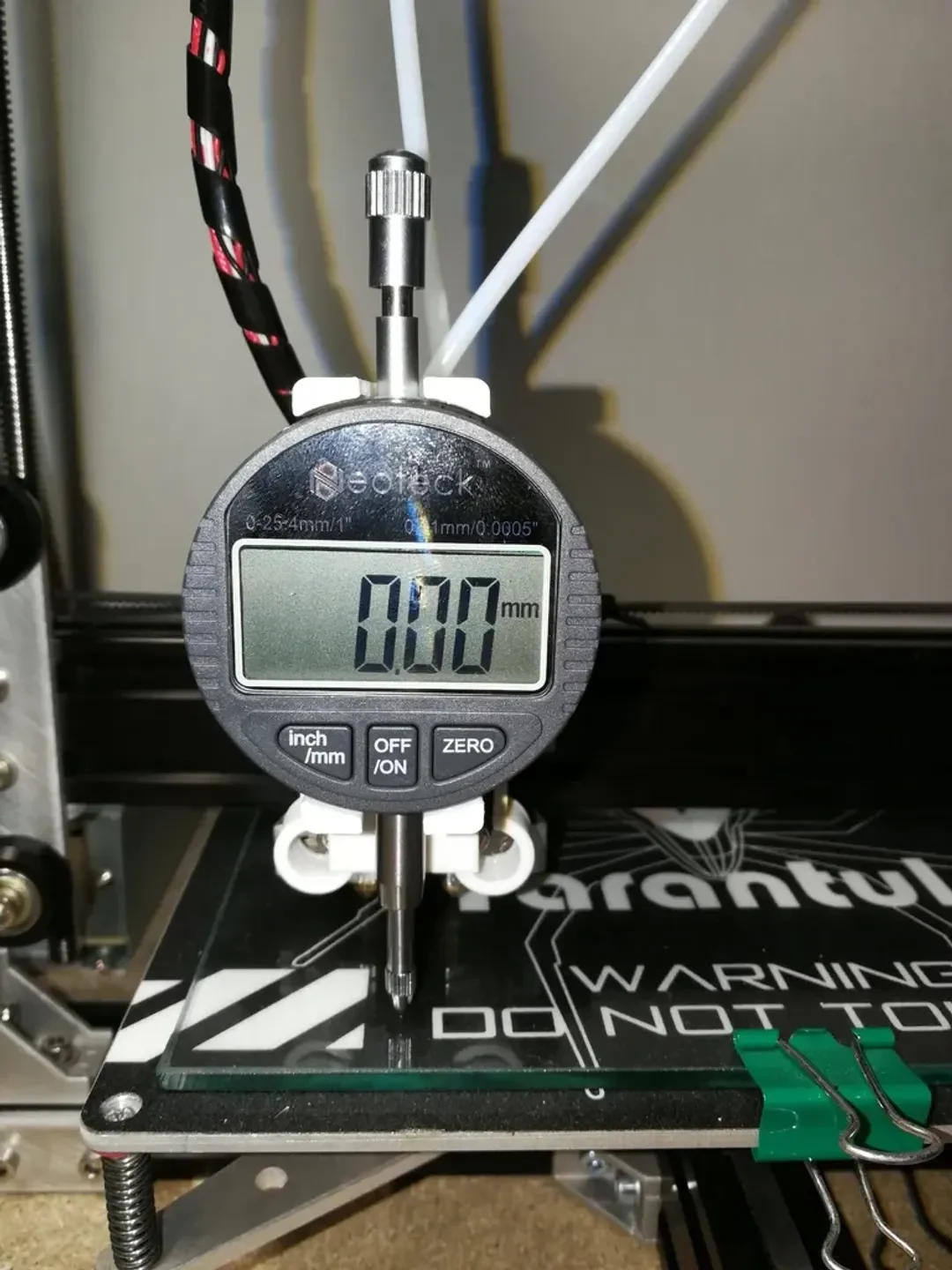

После выравнивания включите манометр и при необходимости сбросьте его на 0,00.
Переместите печатающую головку в другие углы и обрезайте платформу, пока датчик снова не покажет 0,00.
Повторяйте шаг 6 до тех пор, пока корректировки больше не понадобятся.

СОВЕТ: я использую Pronterface, чтобы перемещать головку и датчик в одно и то же положение каждый раз, когда выравниваю принтер.

Я создал список, содержащий все макросы для интерфейса для калибровки печати. Поскольку файлы по сути отсортированы в алфавитном порядке, следуйте этим инструкциям, в каком порядке использовать макросы.

ПРЕДУПРЕЖДЕНИЕ

Прежде чем использовать любой из упомя��утых макросов, убедитесь, что вы установили принтер домой. PaperCalibration.gcode содержит домашний gcode (G28), прежде чем он установит все оси на 0. Вам просто нужно привести принтер в исходное положение один раз (не после каждого макроса).

PaperCalibration.gcode
ZMontage.gcode (Установите кронштейн и датчик на хотэнде)
FrontLeftCorner.gcode
FrontRightCorner.gcode
BackRightCorner.gcode
BackLeftCorner.gcode
