Задняя панель для WordClock

Альтернативная задняя панель для немецкого проекта WordClock, полностью 3D-печати: Wordclock Wortuhr

Программное обеспечение для этого проекта можно найти здесь: WordClock.

ПРИМЕЧАНИЕ. Совместимо с файлами STL версии V1. Более новые можно найти здесь: Нажмите

Задняя панель имеет некоторые дополнительные функци�� по сравнению с прилагаемой:

4 «ножки» приподнимают корпус от стены и создают зазор для кабеля питания.

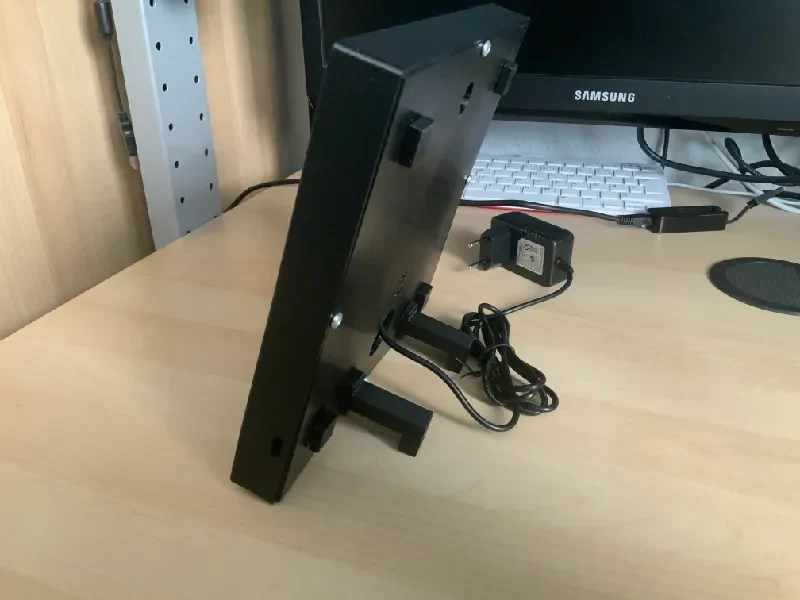

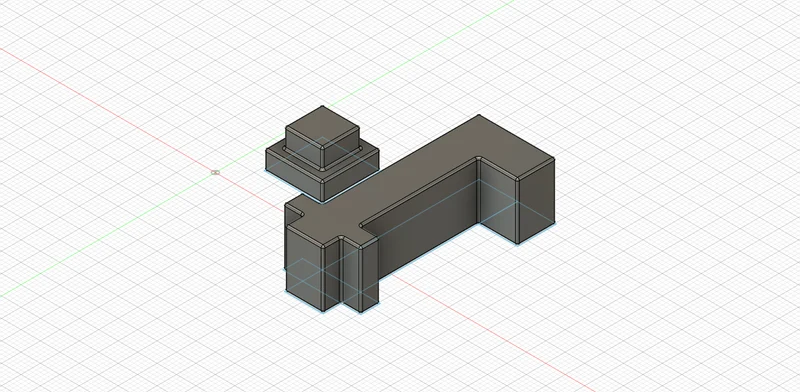

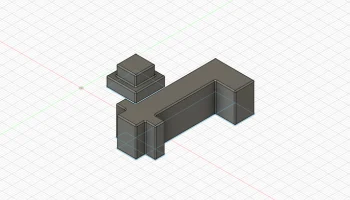

Две дополнительные угловые детали в форме буквы «L» можно использовать для размещения WordClock на столе и предотвращения падения корпуса со стола или опрокидывания. Угол также обеспечивает лучший обзор дисплея.
Отверстие большего размера для кабеля питания можно использовать для подключения кабеля micro USB непосредственно к ESP8266 без необходимости использования дополнительного порта питания снаружи корпуса, что также сделает разъем micro USB более заметным.

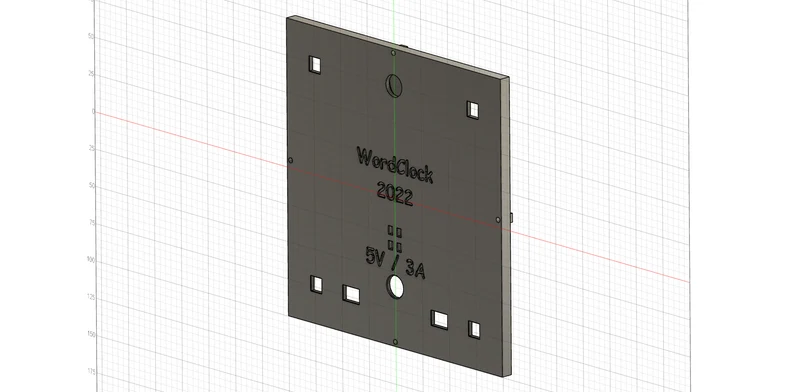

Текст на оборотной стороне уведомляет пользователя о необходимости использования источника питания 5 В/3 А для этого проекта.
4 маленьких отверстия над большим отверстием для кабеля позволяют закрепить силовой кабель с помощью 2 небольших кабельных стяжек.

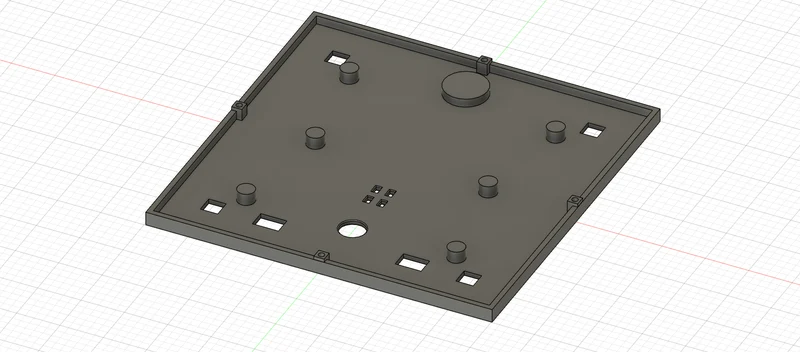

Края вокруг внутренней стороны задней панели лучше фиксируют переднюю часть WordClock, чтобы закрыть корпус сзади и обеспечить лучший обзор.
Отверстия для винтов более стабильны, что позволяет чаще открывать и закрывать заднюю часть.
Более простая прокладка электроники и кабелей внутри корпуса благодаря большему пространству внутри.
Никакой дополнительной видимой части «держателя» не требуется.

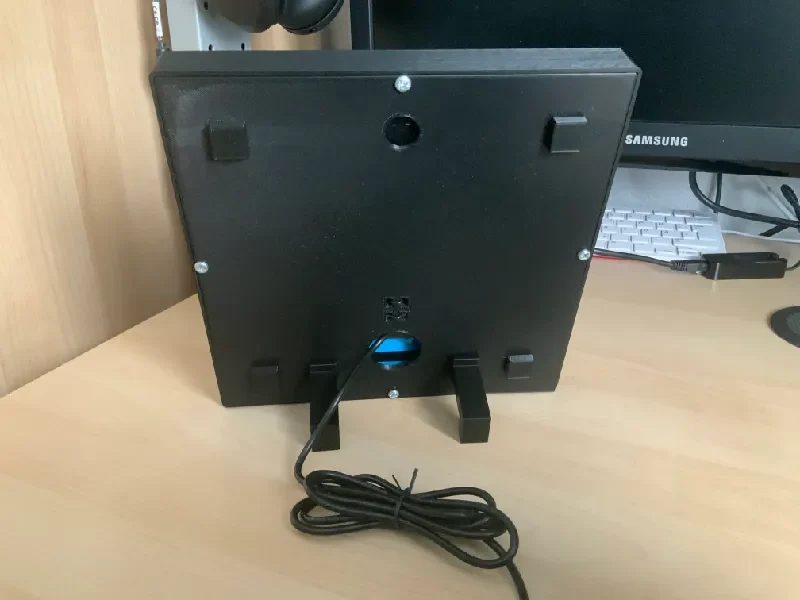

Несколько фотограф��й:

Распечатать инструкции:

профиль скорости 0,2
Поля для спинки установлены на 5 мм.
Линия юбки отключена, чтобы часть спинки поместилась на кровати.
Опоры от станины для затыльника

Удачной печати :)
