macroPFA (Настольный анализатор фазовой частоты на базе ...

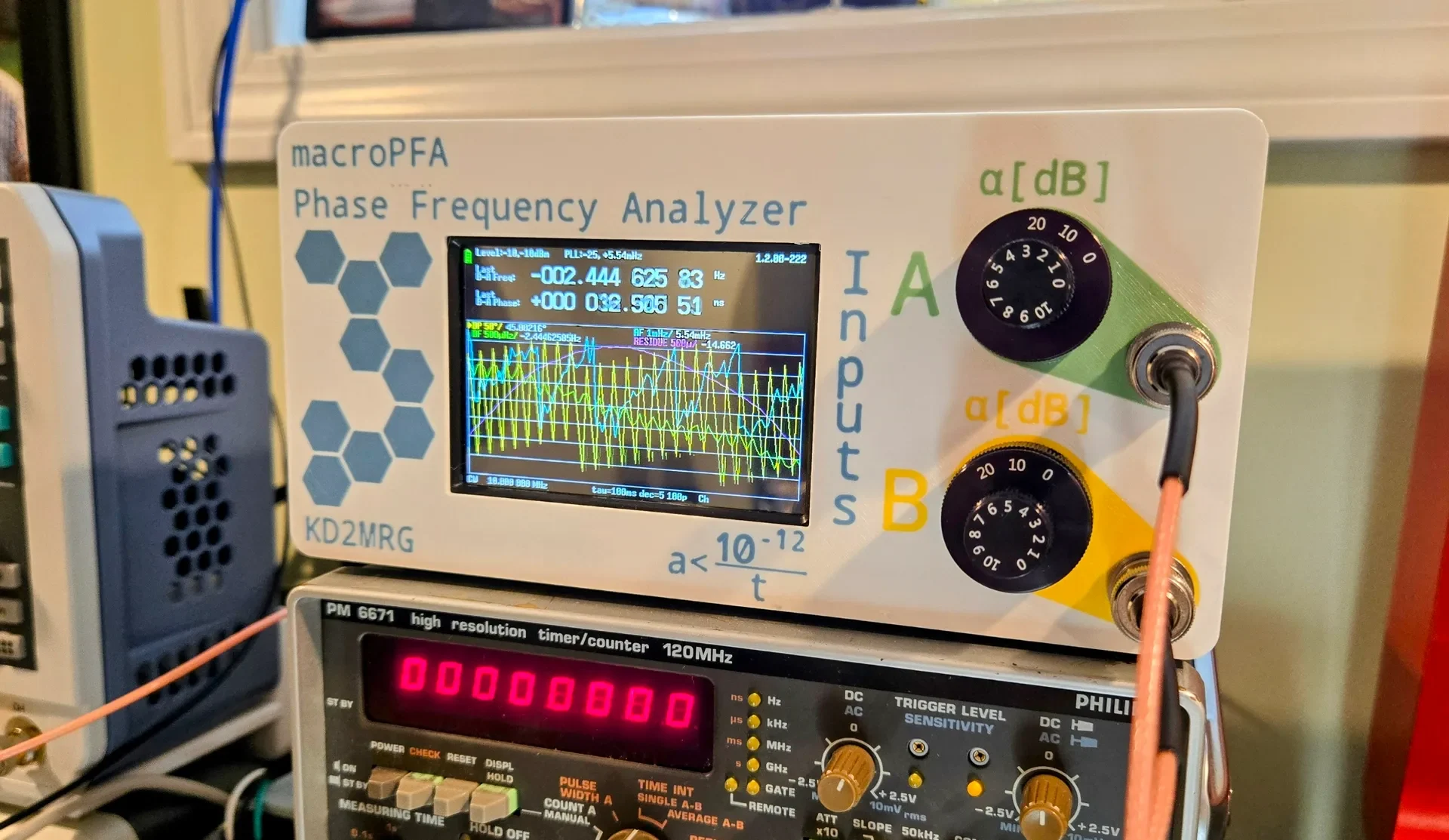

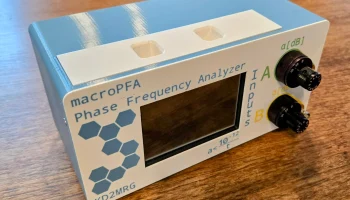

По сути, это док-станция для nanoVNA-H4. В сочетании с прошивкой tinyPFA (с которой я не имею никакого отношения) он становится довольно мощным (и дешевым) анализатором фазовой частоты. Если вы не знакомы, PFA позволяют вам охарактеризовать фазовый шум и другие характеристики часов, измеряя, насколько «хорош» сигнал от вашего любимого кварцевого генератора. Я использую свой, чтобы сверить OXCO со старыми рубидиевыми атомными часами.

Прошивку tinyPFA можно использовать отдельно или вместе с программой TimeLab для проведения измерений.

Инструкции
Печать

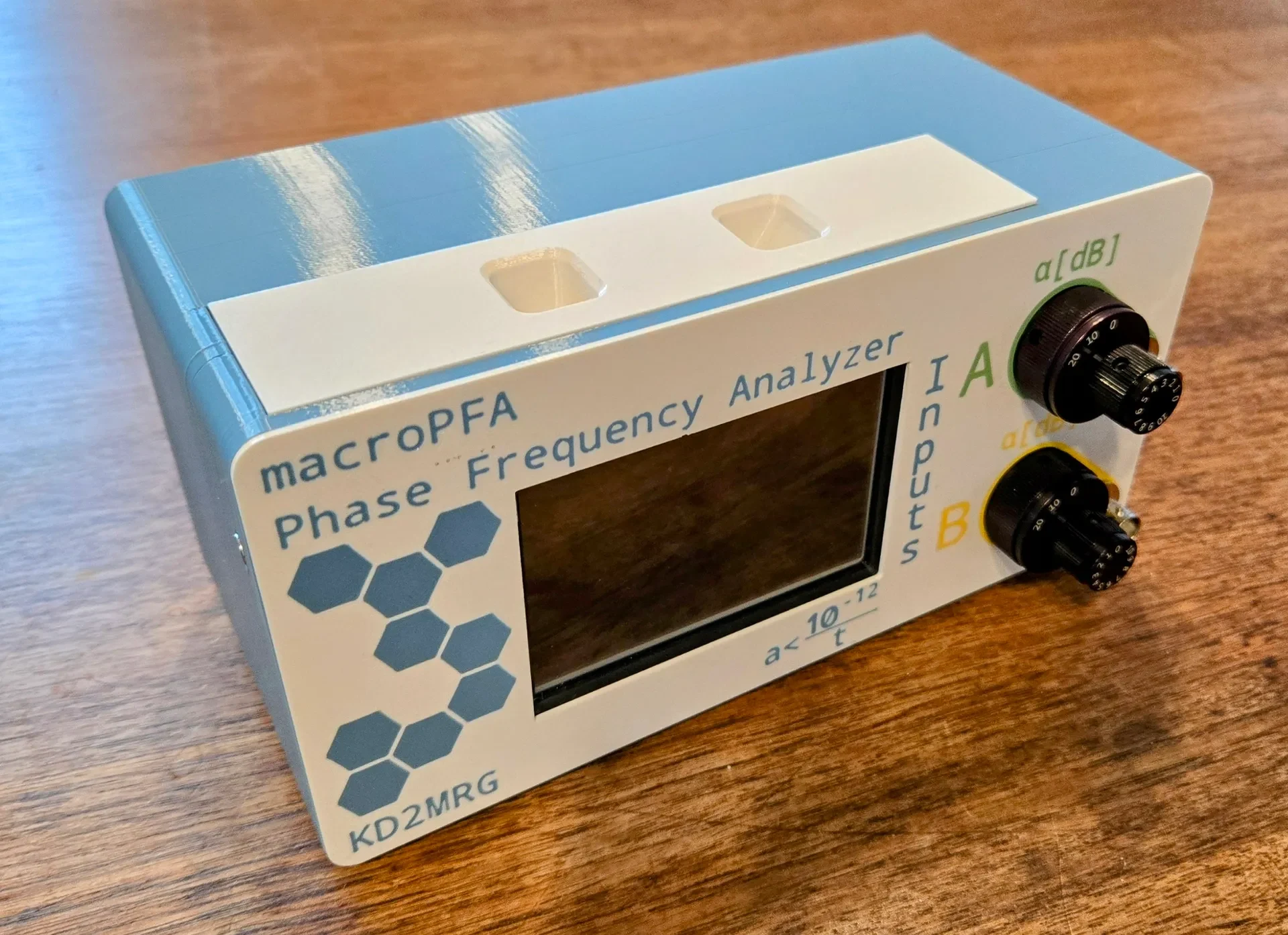

Показанная выше версия была напечатана на принтере Prusa XL (5 головок) из PETG (хотя PLA, скорее всего, подойдет). Если у вас нет возможности печатать в нескольких цветах, есть также пустая версия. Вы также можете попробовать распечатать только лицевую панель без цветных фрагментов, оставив на их месте пробелы.

Существует две версии каждого стиля лицевой панели: macroPFA-faceplate-blank/graphics-original и macroPFA-faceplate-blank/graphics-cleking. Второй связан с проблемой, которую я обнаружил при сборке: передний разъем SMA, привинченный к аттенюатору канала B, мешает разъему BNC канала A. Помехи были небольшими, и мне удалось обойти их, ослабив перегородку BNC для канала A при установке кабелей. Во второй версии аттенюаторы отклоняются на несколько градусов, чтобы предотвратить эти помехи. Я думаю, что это сработает, но я не проверял это, поэтому пока предоставляю старую версию. Если я распечатаю новый файл или кто-то в комментариях его по��робует, я удалю исходный файл.

Печатайте лицевую панель лицевой стороной вниз, используя только опоры на рабочей пластине.

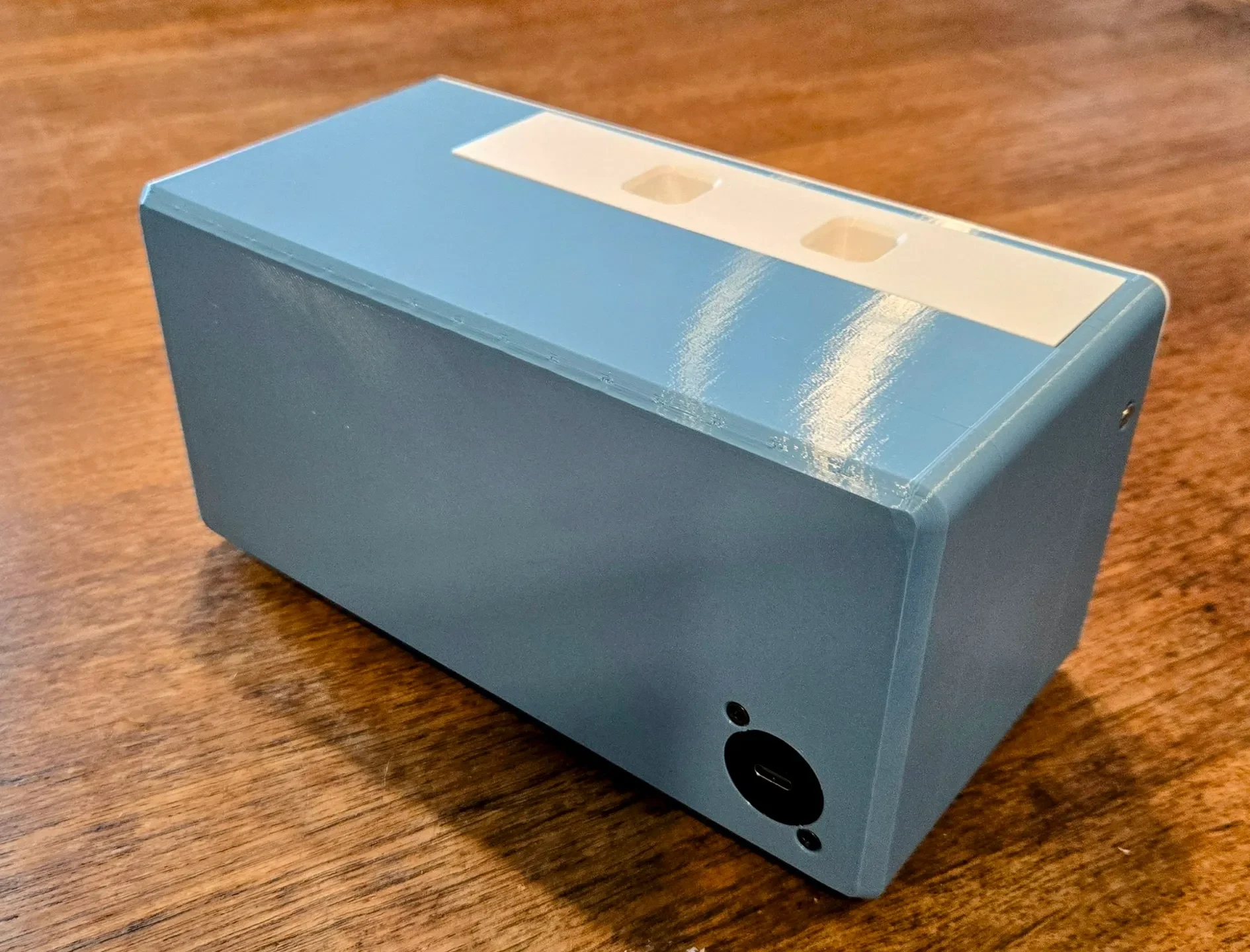

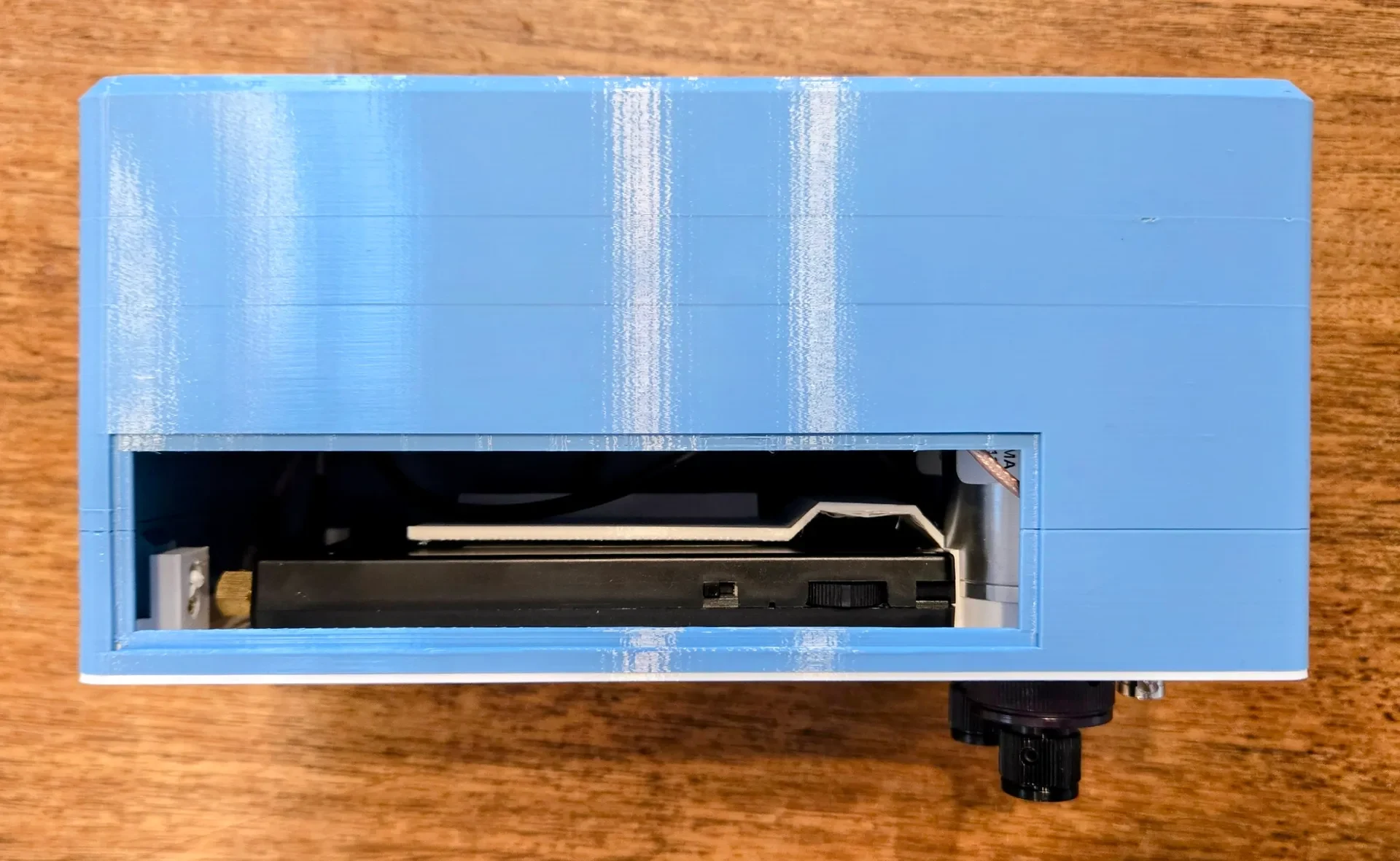

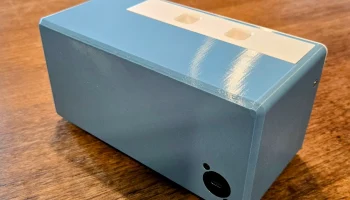

Распечатайте коробку так, чтобы вырез USB касался рабочей пластины, а опоры располагались только в большом прямоугольном вырезе.

Крышка не является обязательной, но рекомендуется.

Детали и сборка

Вам понадобится:

Детали, напечатанные на 3D-принтере
1x nanoVNA-H4 с прошивкой tinyPFA
4 термофиксируемых вставки M3 (McMaster 94180A331)
4 винта M3 6 мм с головкой под торцевой ключ
2 прямоугольные коаксиальные линии с разъемами SMA (сделайте сами или купите на Amazon)
2 прямоугольных коаксиальных линии с разъемами SMA/BNC (сделайте сами или купите на Amazon)
2 перегородочных разъема BNC (Amazon)
1 угловой кабель USB-C (Amazon)
1 перегородочный разъем USB-C (Amazon)
2 аттенюатора JFW 50DR-109. Другие аттенюаторы будут работать нормально, если они достаточно ослабляют и охватывают необходимый вам диапазон частот. Возможно, вам придется изменить дизайн, чтобы он подходил другим. Я получил свой на Ebay.
Эпоксидная смола
4 клейких резиновых ножки (опционально)

Конечно, вам следует приступать к сборке только в том случае, если вас устраивают связанные с этим процессы. Автор не несет ответственности за любые проблемы, возникающие при сборке или использовании!

После распечатки деталей выполните пробную установку, чтобы убедиться, что все выстроено так, как вам хочется. Затем аккуратно установите вставки для термофиксации. Как только они остынут, смешайте небольшое количество эпоксидной смолы и нанесите небольшой мазок на выемку, где кабель USB-C находится под nanoVNA. Я также тщательно надрезал заднюю часть прямоугольного разъема USB-C, чтобы улучшить сцепление. Будьте осторожны, чтобы не допустить попадания эпоксидной смолы в места, где она может коснуться наноВНА, и не добавляйте столько, чтобы она просочилась в карман наноВНА. Вставьте разъем USB в выемку и на небольшой мазок эпоксидной смолы. Затем вставьте nanoVNA в карман, стараясь не испачкать ее клеем. Аккуратно переместите кабель по мере необходимости, чтобы подключить разъем USB-C к nanoVNA, и оставьте эпоксидную смолу затвердевать. Как только он застынет, аккуратно удалите наноВНА и добавьте еще немного эпоксидной смолы. Добавьте его в выемку разъема USB-C, закрепив кабель на месте. Опять же, будьте осторожны и не добавляйте так много, чтобы nanoVNA не поместилась. Дайте эпоксидной смоле полностью застыть.

Как только клей схватится, установите аттенюаторы. Установите обе ручки на
