NOCTURNAL - используйте звезды, чтобы определить время [...

Это улучшенная версия оригинального проекта: NOCTURNAL — Используйте звезды, чтобы определить время [оригинальный дизайн] 3DМасон | Скачать бесплатно STL-модель | Printables.com

Nocturnal, иногда также называемый horologium nocturnum (инструмент времени для ночи) или nocturlabe (по-французски), связан с астролябией и солнечными часами. Это универсальный прибор, показывающий местное среднее время по положению звезд в разное время года. Вот фотография одного из них, датированного 1781 годом, которым пользовались моряки:

Большинство Nocturnals состоят из следующих основных частей:

внешний диск отмечен месяцами года с делениями на дни;

внутренний диск с отметкой часов и четвертей часов (на более крупных инструментах);

зуб или выступ для одной или нескольких опорных звезд;

указатель, вращающийся на той же оси, что и диски, и иногда выходящий за пределы обода;

ось или точка поворота с полым центром, через которую можно увидеть Полярную звезду.

Детали дизайна

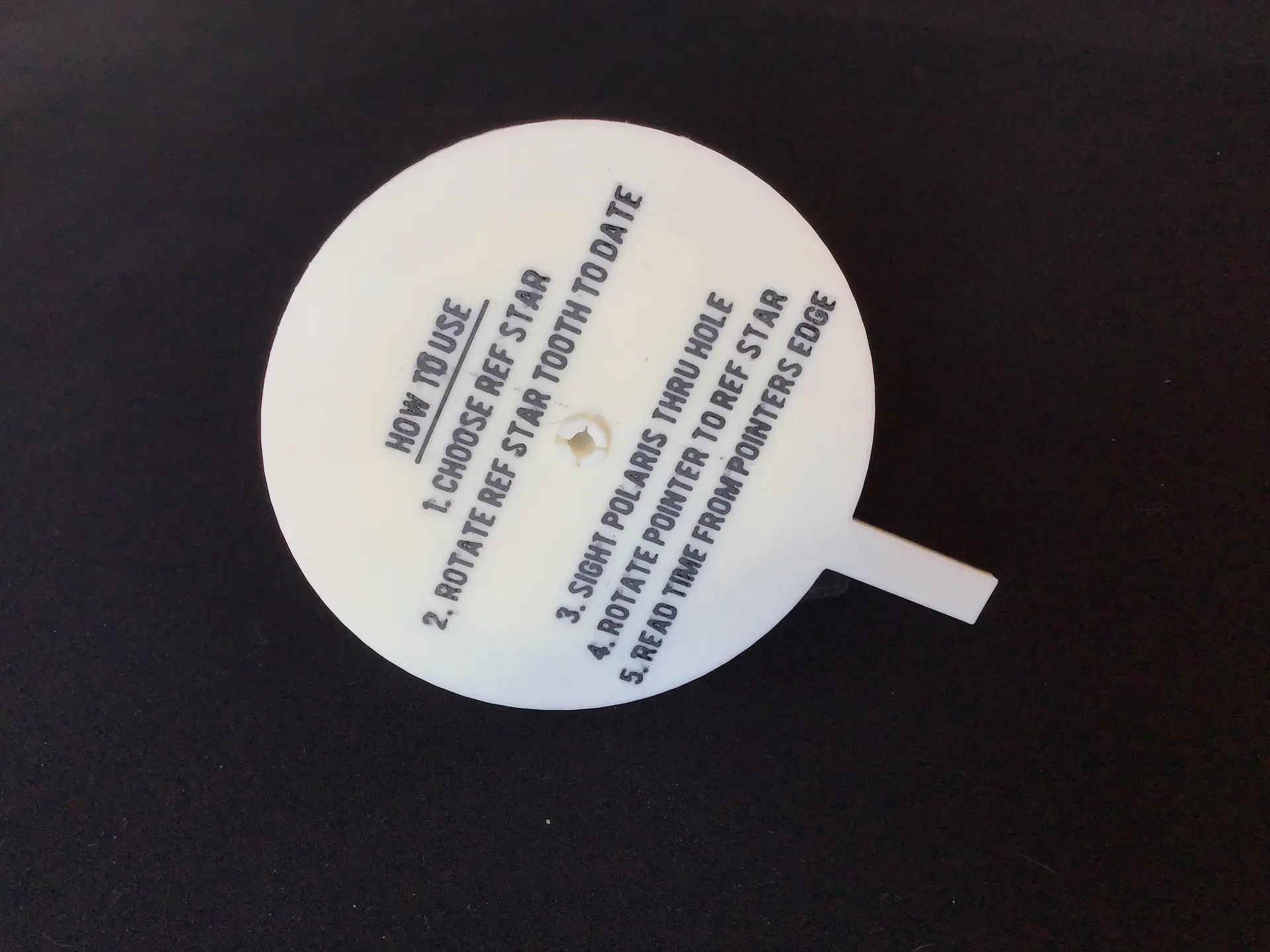

Первоначальный дизайн был основан на шаблоне карточек, который был загружен с сайта The Sundial Primer — The Nocturnal и имел размеры 130x103x13 мм. К сожалению, графика шаблона была не очень хорошей. Эта обновленная версия была полностью переработана, чтобы обеспечить лучшую читаемость дисков, включая добавление руководства по использованию, размещенного на задней стороне внешнего диска.

Огромное спасибо автору Карлу Сабански. Посетите его крутой сайт с солнечными часами: https://www.mysundial.ca/tsp/tsp_index.htm

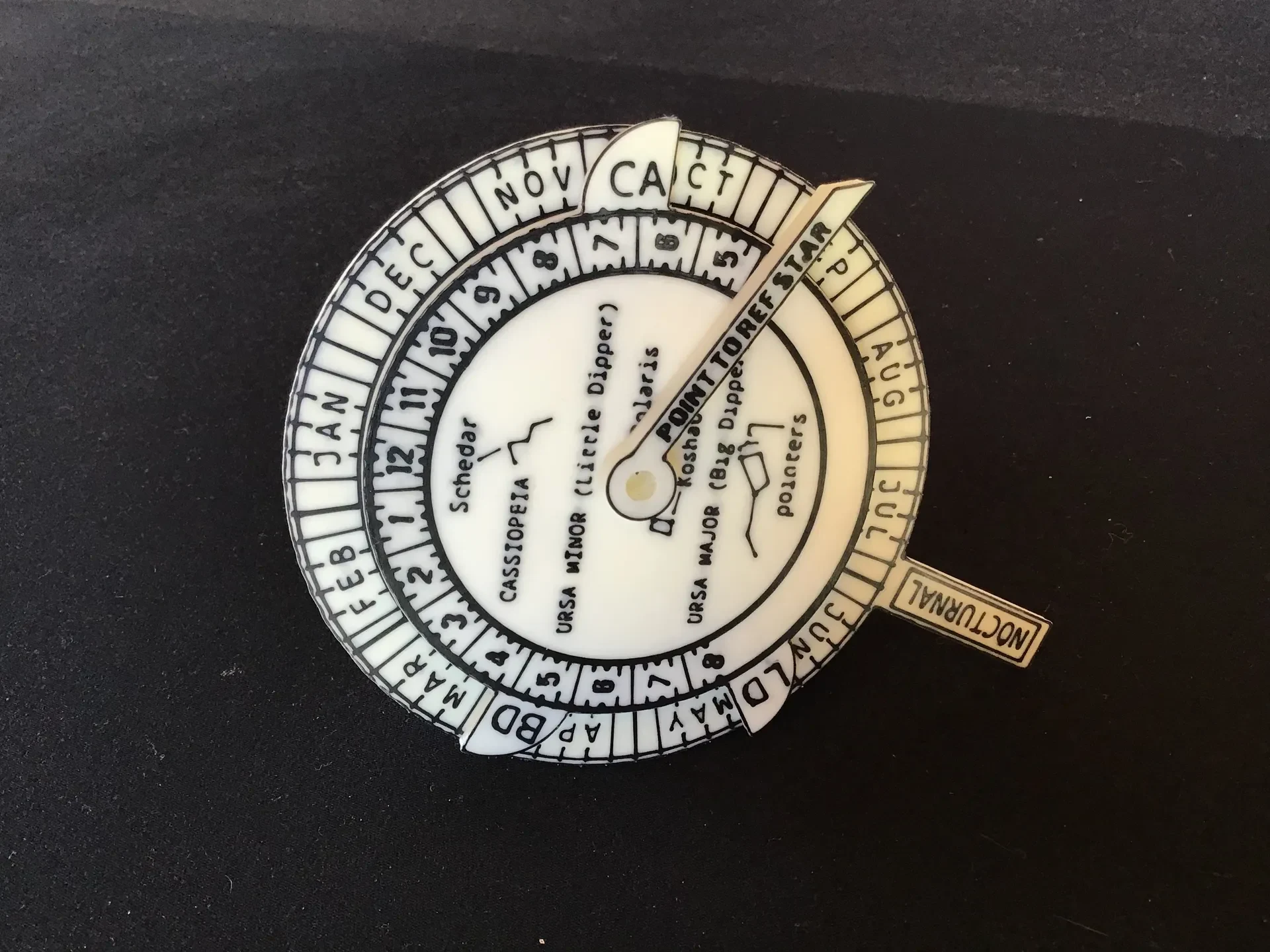

Часовой диск состоит из трех зубцов, которые используются для обозначения одной из трех разных звезд, каждая из которых расположена недалеко от Полярной звезды, Полярной звезды. Они:

BD — «Большая Медведица» или «Большая Медведица» и отсылки к звездам Пойнтера;

LD — «Малая Медведица» или «Малая Медведица» и отсылки к звезде Кохаб;

СА — «Кассиопея» и отсылки к звезде Шедар.

На рисунке ниже показаны эти три созвездия с соответствующими опорными звездами по отношению к Полярной звезде:

Детали строительства

Рассмотрите возможность печати с использованием светящейся в темноте PLA-нити, чтобы маркировку было легче увидеть ночью. Предпочтительно красный, чтобы не влиять на ваше ночное зрение. Сборка очень проста. Все детали накладываются друг на друга, при этом указатель защелкивается в центральных отверстиях внутреннего и внешнего дисков. Внешний диск представляет собой большую часть с ручкой внизу. Никакого дополнительного оборудования не требуется.

Как использовать

Сначала решите, какая из трех опорных звезд наиболее видна на ночном небе;

Совместите плоский край внутреннего (часового) зубца выбранной вами опорной звезды, т. е. BD, LD или CA, с текущим месяцем и датой, расположенными на большем (месяцевом) диске;

Держите инструмент в вертикальном положении от себя, ручкой вниз, к земле;

Посмотрите на Полярную звезду (Полярную звезду) через отверстие в центре инструмента;

Вращайте указатель до тех пор, пока его указательный край не укажет на выбранную опорную звезду;

Считайте указанное местное среднее время с внутреннего часового диска на краю указателя;

Чтобы получить стандартное время, к показаниям необходимо применить поправку по долготе.

Если вы считаете, что это крутой диза��н, не забудьте нажать кнопку «Нравится». Надеюсь, вам понравится это создавать, и спасибо за вашу поддержку!

Ссылки

НОЧЬ — Используйте звезды, чтобы определить время от 3DMason | Скачать бесплатно STL-модель | Printables.com

The Sundial Primer — The Nocturnal
