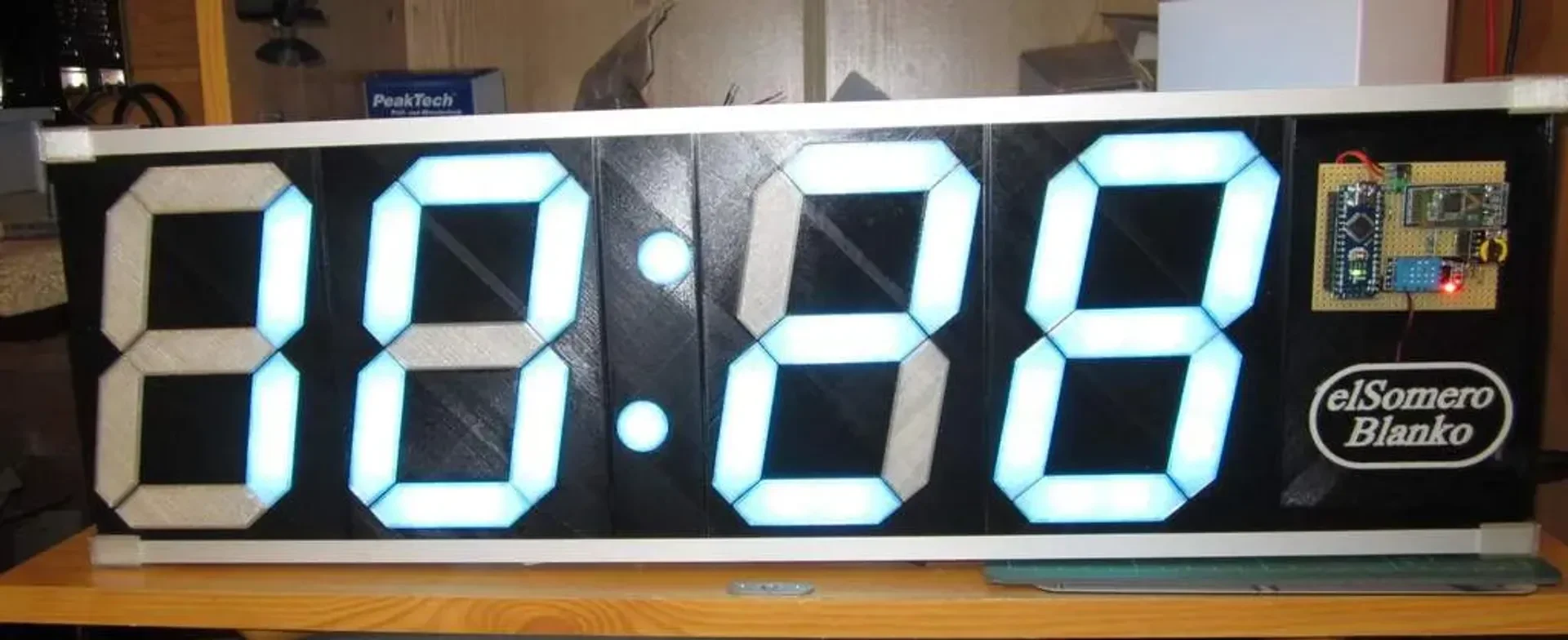

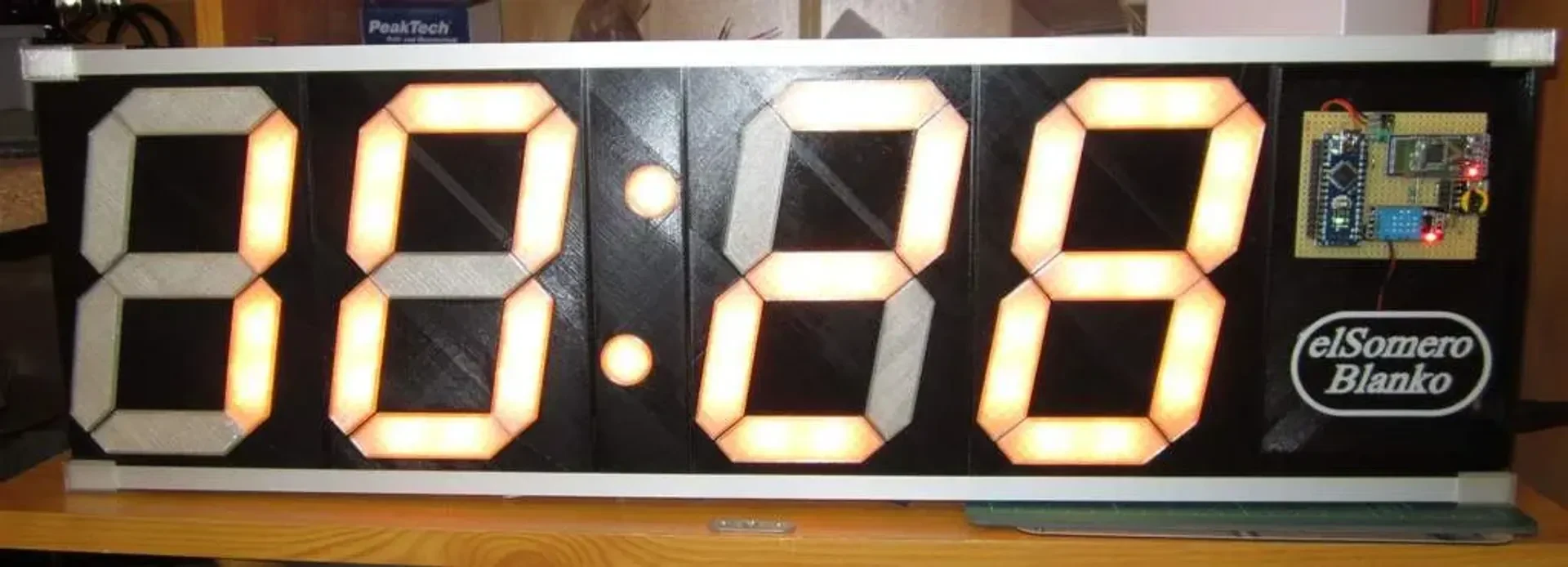

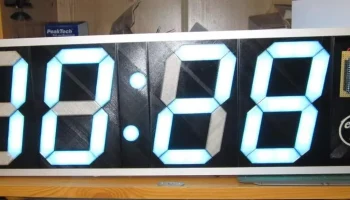

Цифровые часы (с табло/влажностью и температурой)
Я использовал PLA чёрного и бесцветно-прозрачного цвета
Требуются следующие детали
Печатные детали:

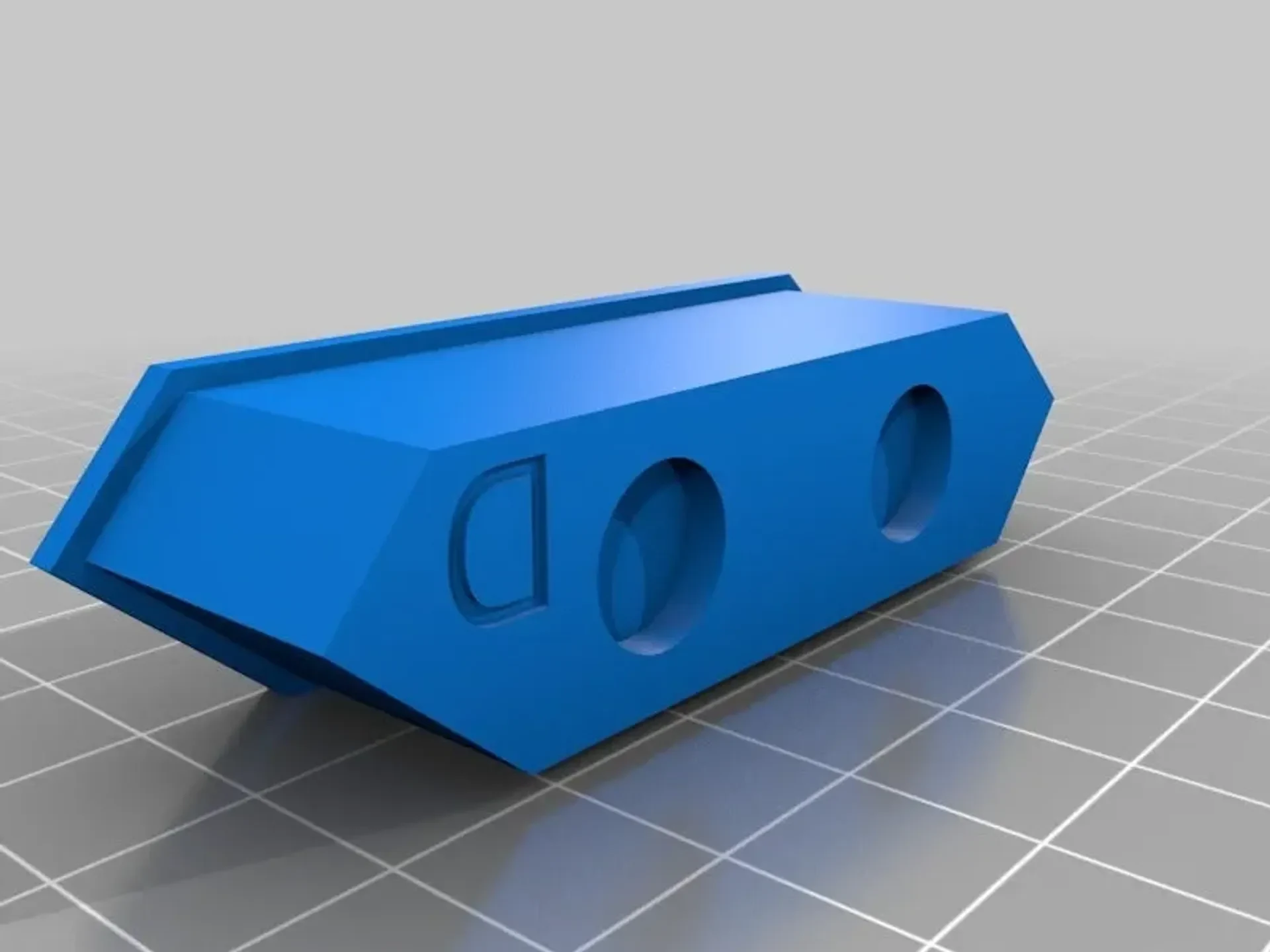

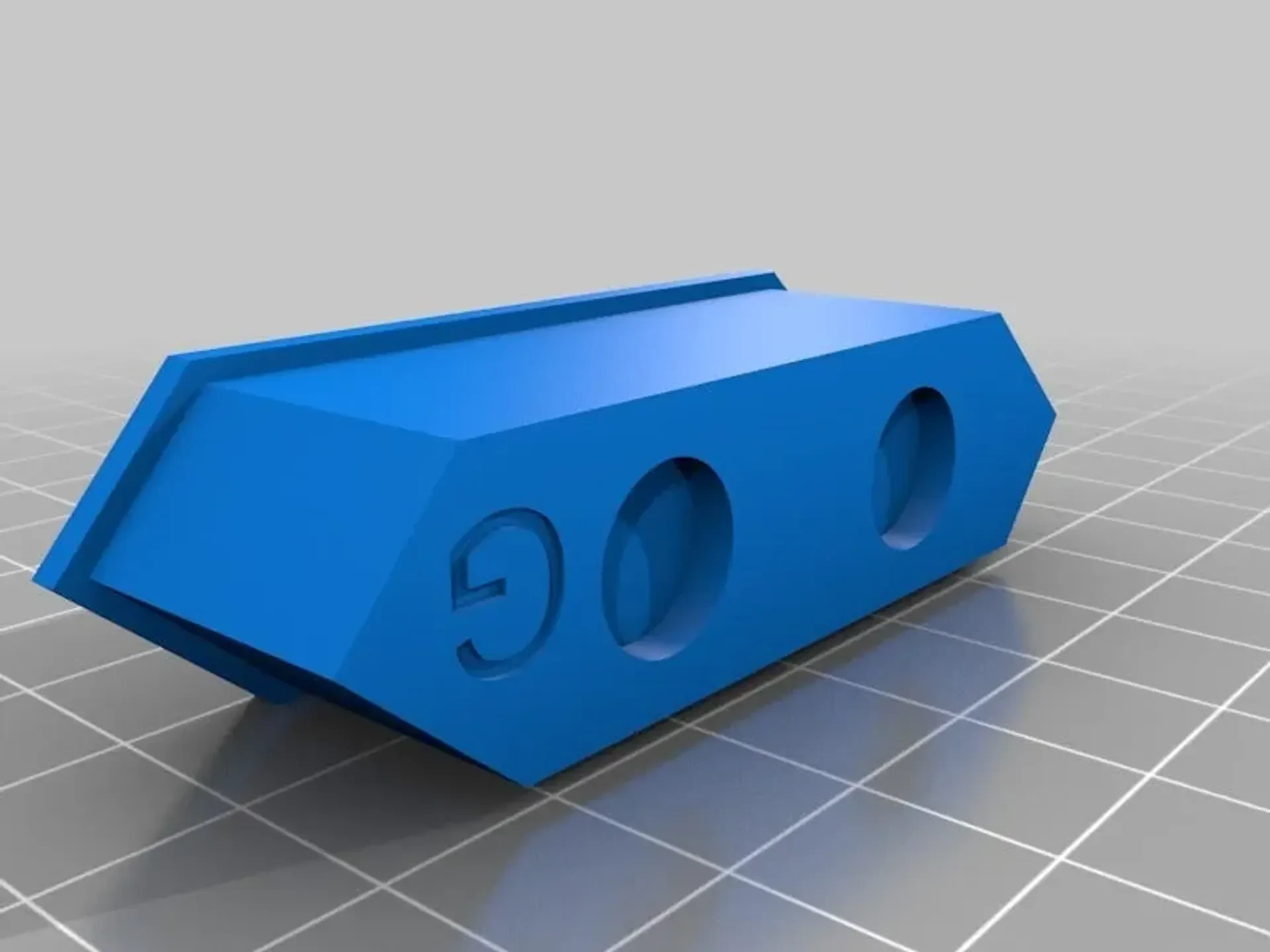

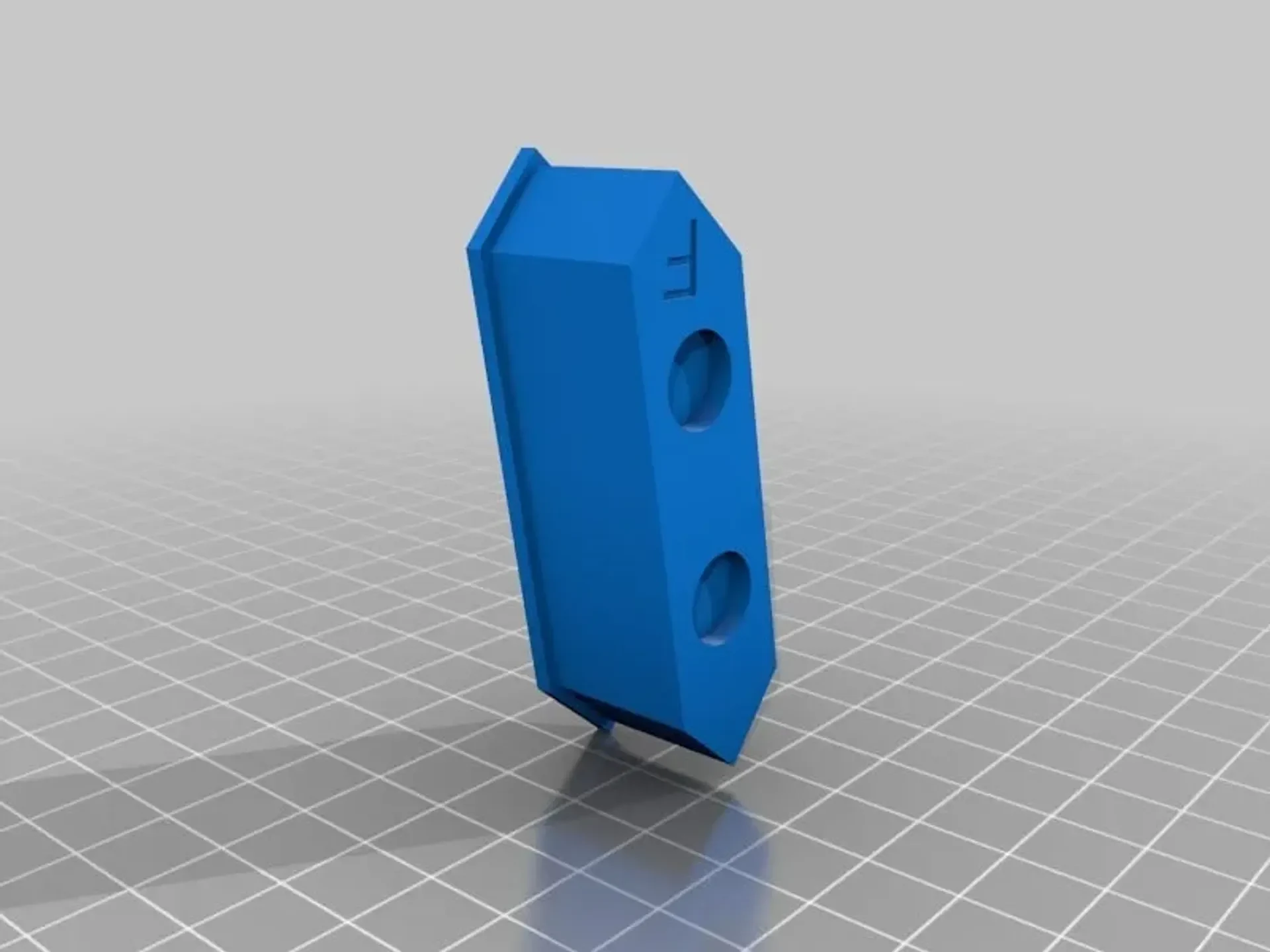

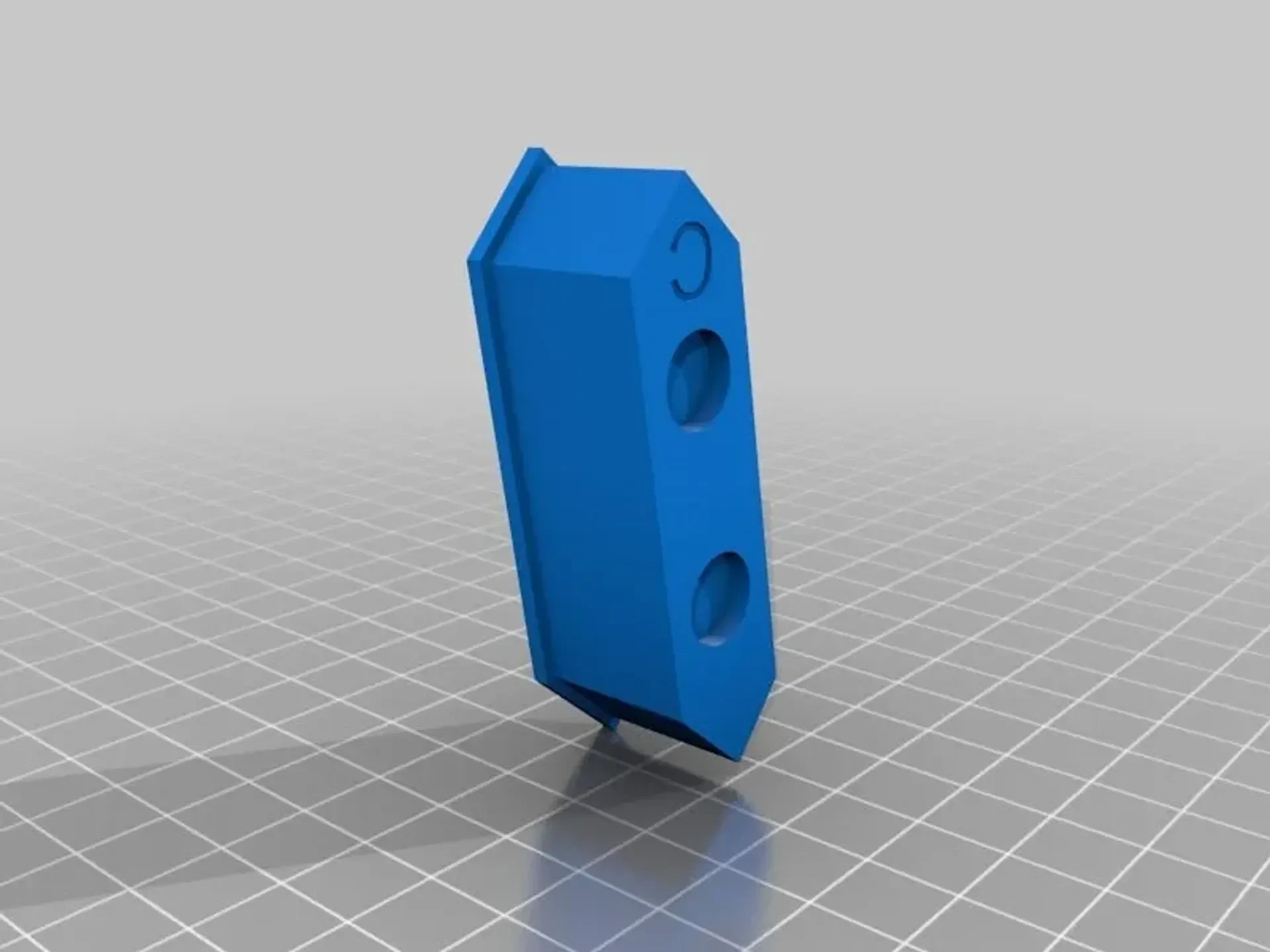

По 4 штуки: 7-сегментный рамен и части от A до G.
По 2 штуки: точка

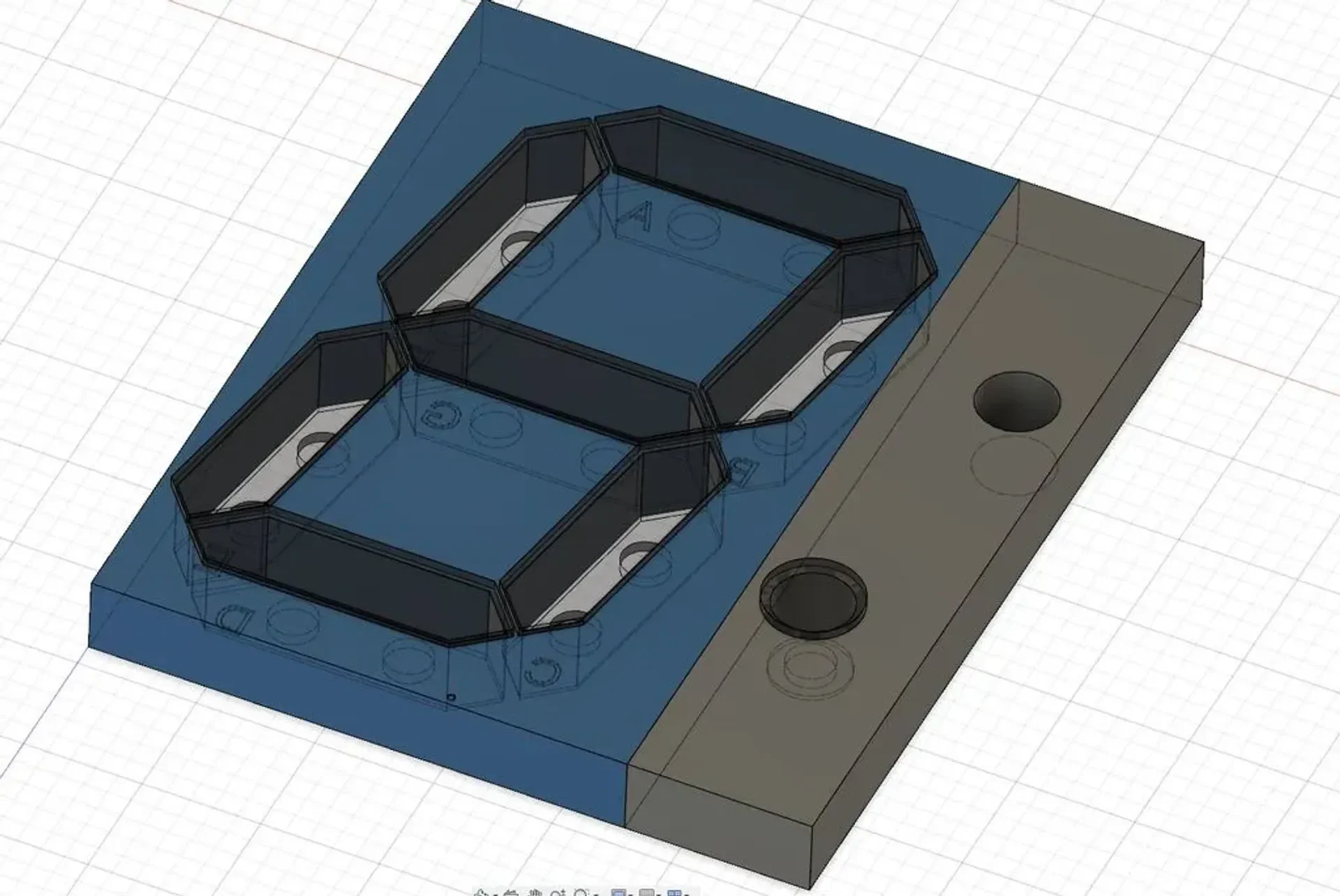

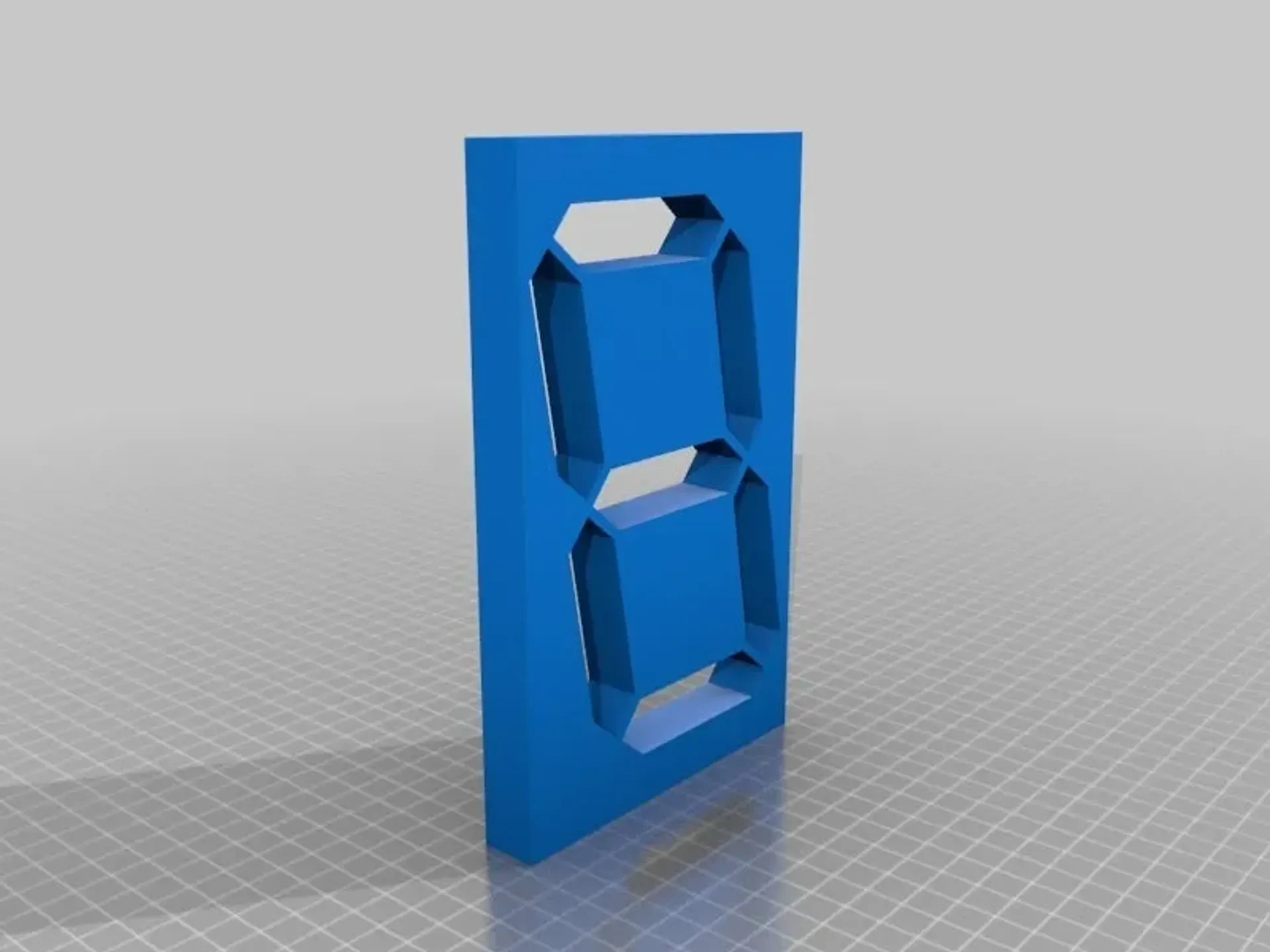

По 1 шт.: точечный рамен, удерживающая пластина, держатель слайдов
(Все желающие могут поставить свою табличку на табличку.
придерживайтесь его имени или логотипа.
Электроника:
1 шт.: Ардуино Нано
1 шт.: Модуль Bluetooth: HC-05
1 шт.: Часы реального времени: DS3231.
58 штук: Светодиодные модули RGB: WS2812B
1 шт.: датчик температуры и влажности: DHT11.
1 шт.: гнездо 2,1x5,5 мм (DC-005)
Источники поставок по состоянию на 23 мая 2019 г.
Ардуино Нано
https://tinyurl.com/y5wp38t3
Модуль Bluetooth: HC-05
https://tinyurl.com/yy6k63do
Часы реального времени: DS3231
https://tinyurl.com/y24k687q
Светодиодные модули RGB: WS2812B
https://tinyurl.com/y2vagjj8
Датчик температуры и влажности: DHT11
https://tinyurl.com/y5zrhu53
Розетка 2,1 х 5,5 мм (DC-005)
https://tinyurl.com/y22kldpm
Полуфабрикат:
Алюминиевый П-профиль 2м 20х10х1,5мм (внутренний 17мм)
https://tinyurl.com/yxankboh (лучше купить в строительном магазине!)
Программное обеспечение и принципиальная схема находятся в прикрепленном файле.
Отличие от оригинала в том, что я в каждом сегменте
Цифры имеют 2 светодиода WS2812_LED, подключенных параллельно.
(D-in параллельно на обоих светодиодах, D-out продолжается только на одном светодиоде)
РЕДАКТИРОВАТЬ 24 мая 2019 г.
Добавлены настенные кронштейны и подставки для подвешивания или стояния.
Добавил фото реплики платы.
Эти часы вдохновлены Леоном ван ден Бёкелем, который любезно предоставил эскиз и приложение для Android.
https://tinyurl.com/yxch46xe
https://www.thingiverse.com/thing:2871608
… если у вас есть вопросы… спрашивайте!
