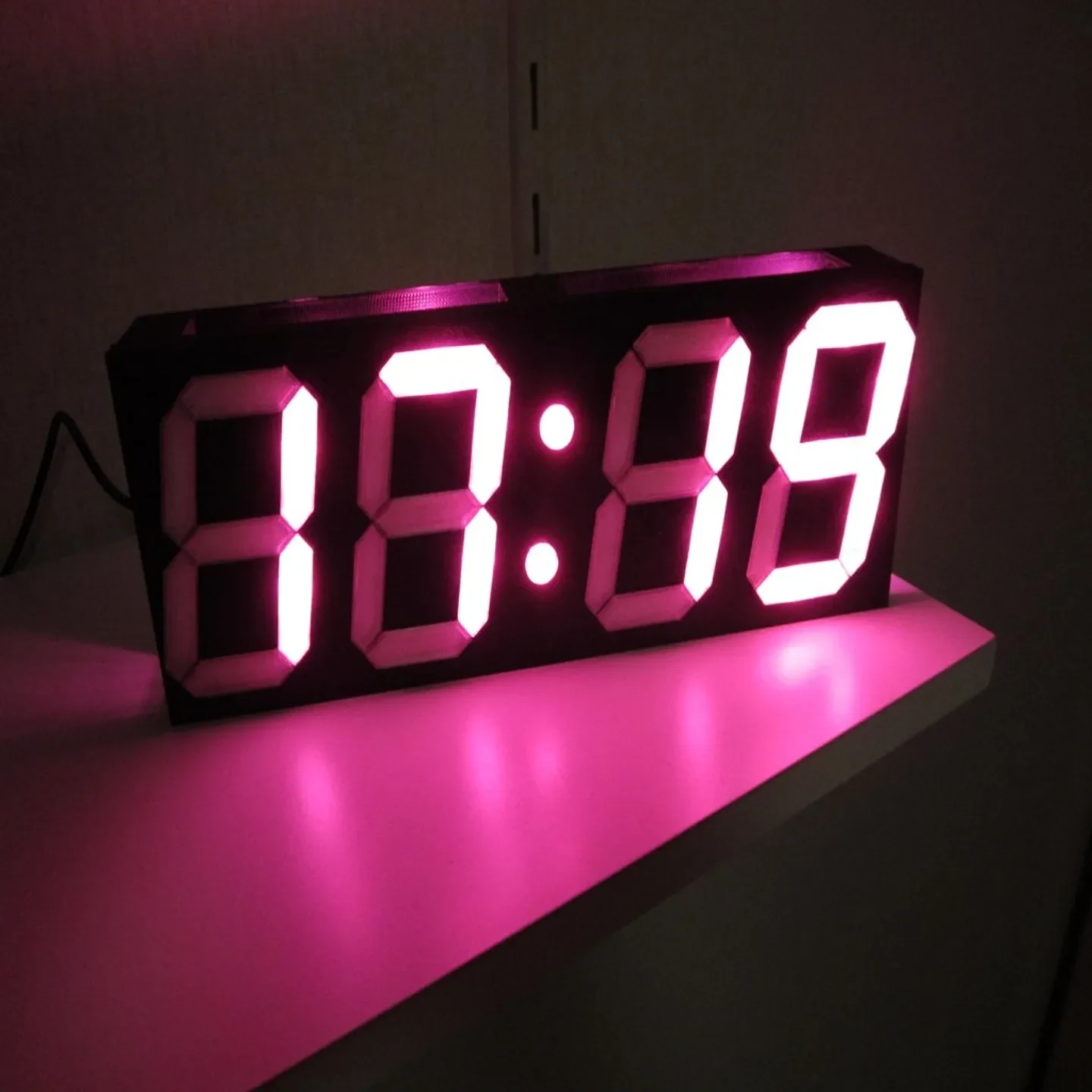

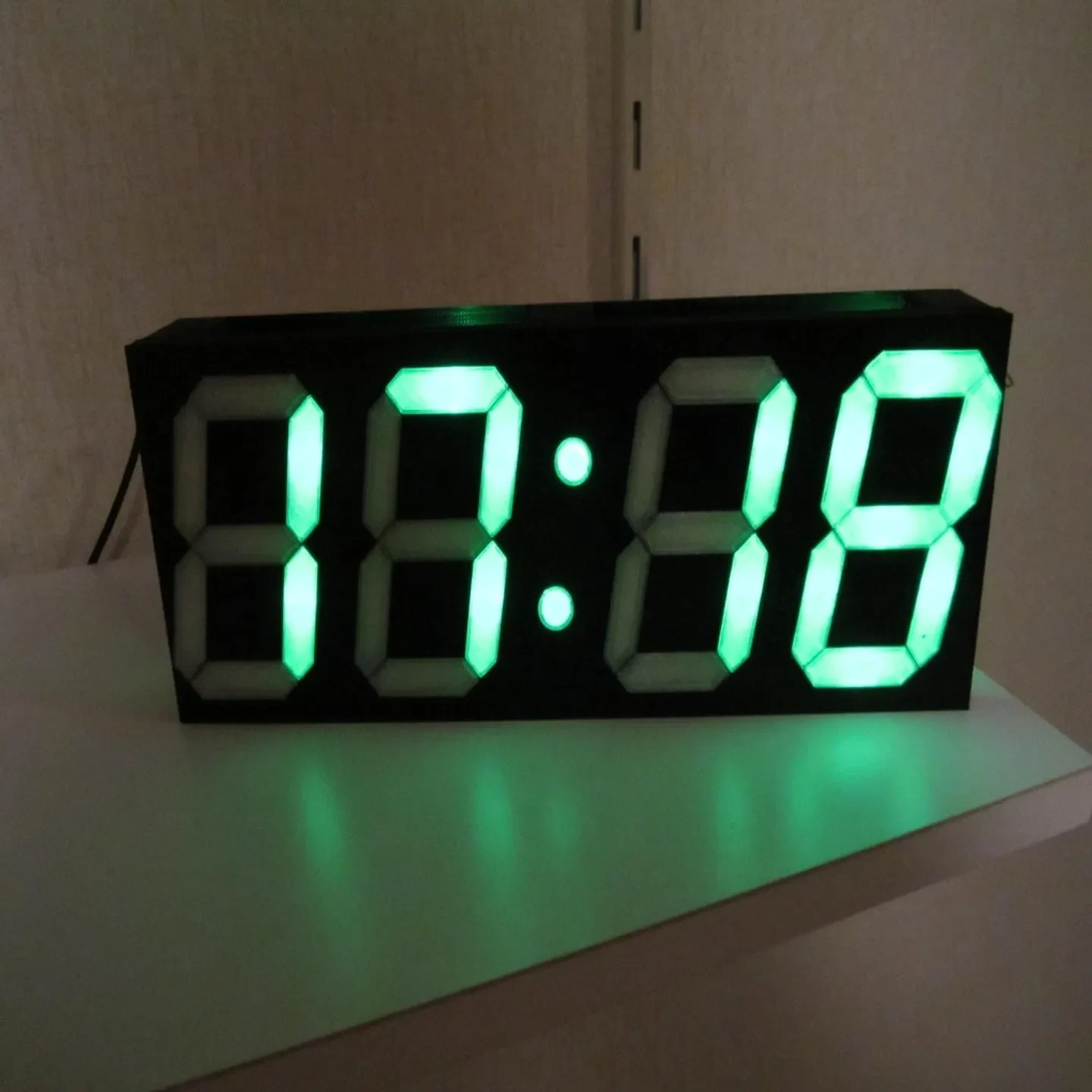

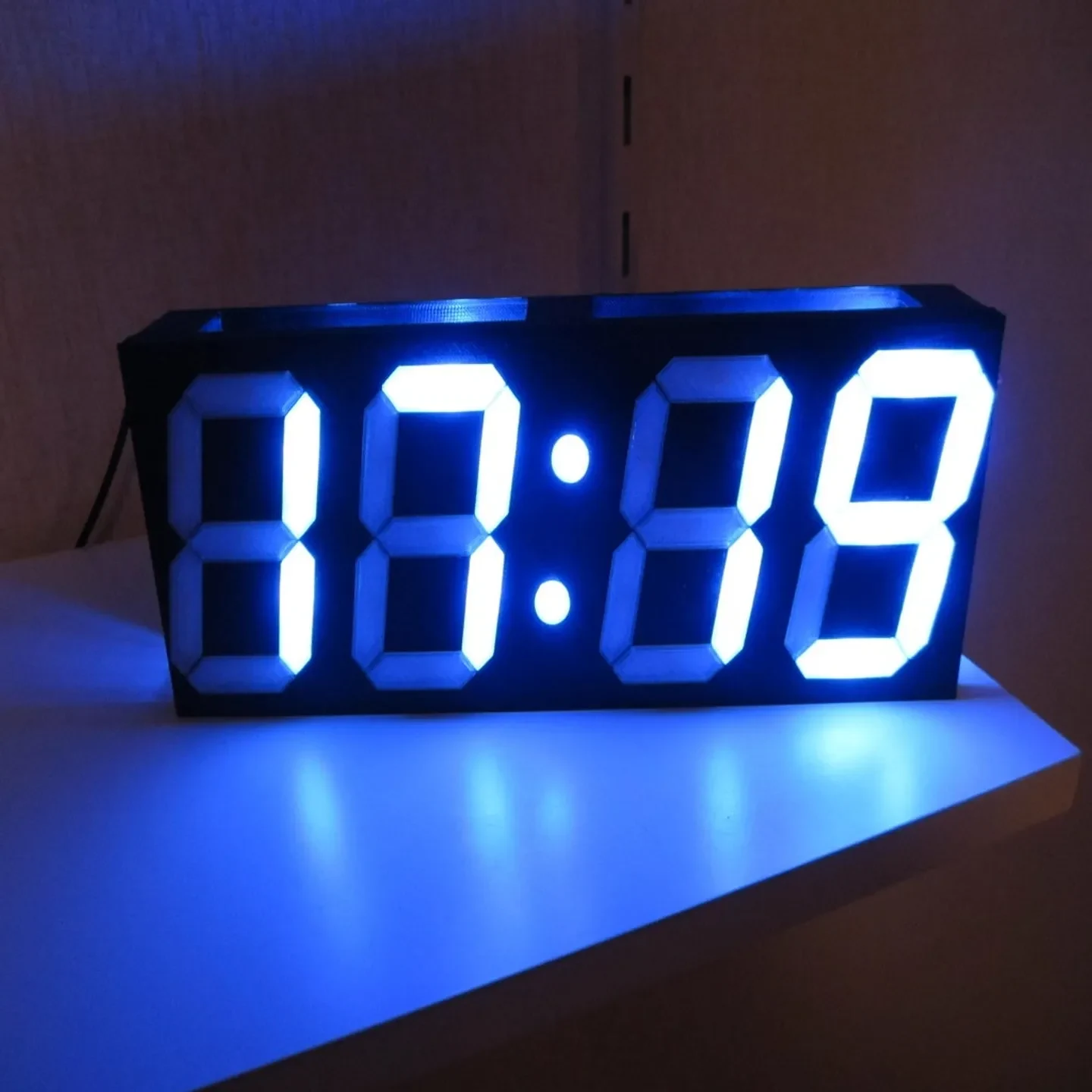

Цифровые часы маленькие (с табло/влажностью и температурой)
Я использовал PLA черного цвета и бесцветно-прозрачный
Требуются следующие детали

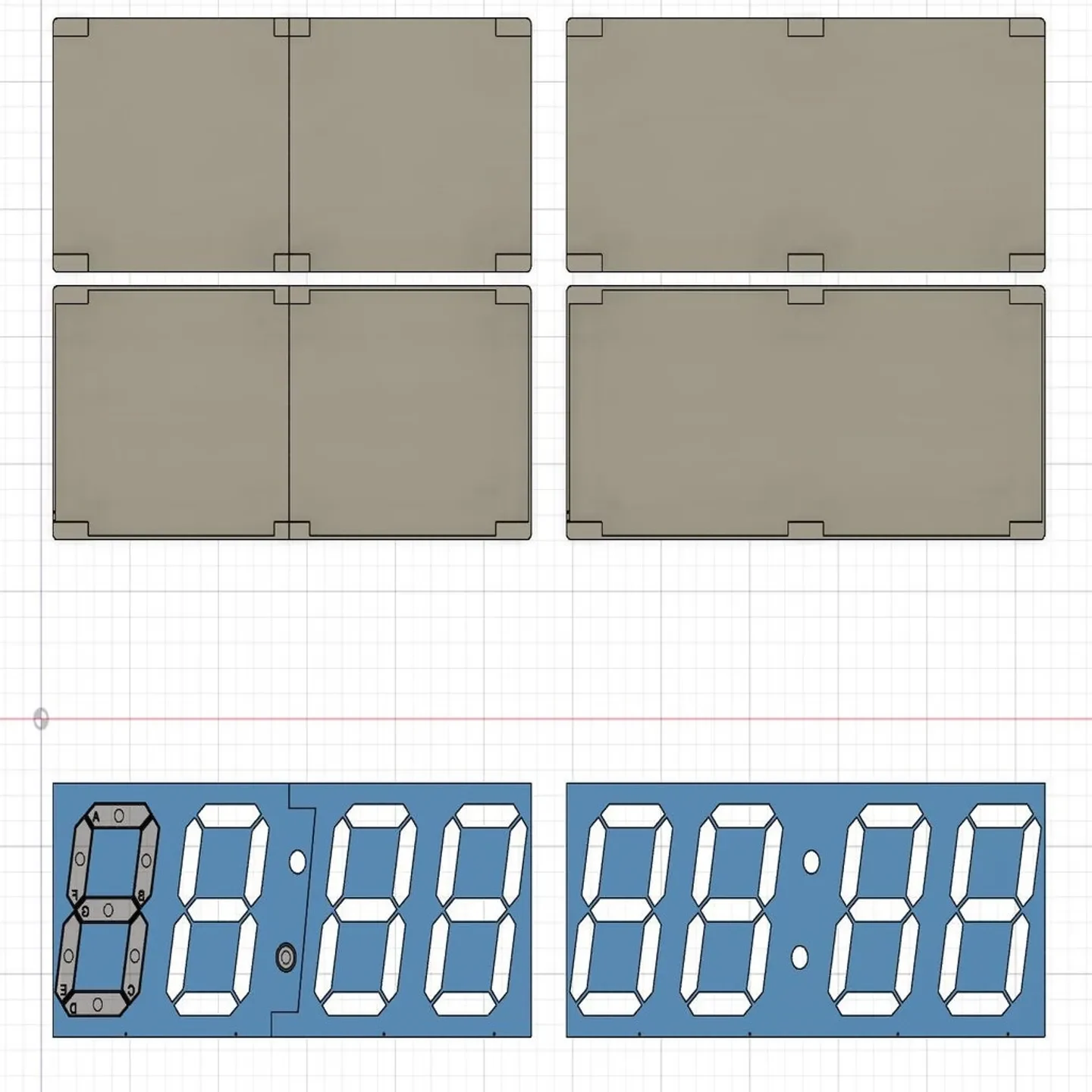

Печатные детали: (если у вас есть принтер с печатной платформой 300x300 мм)

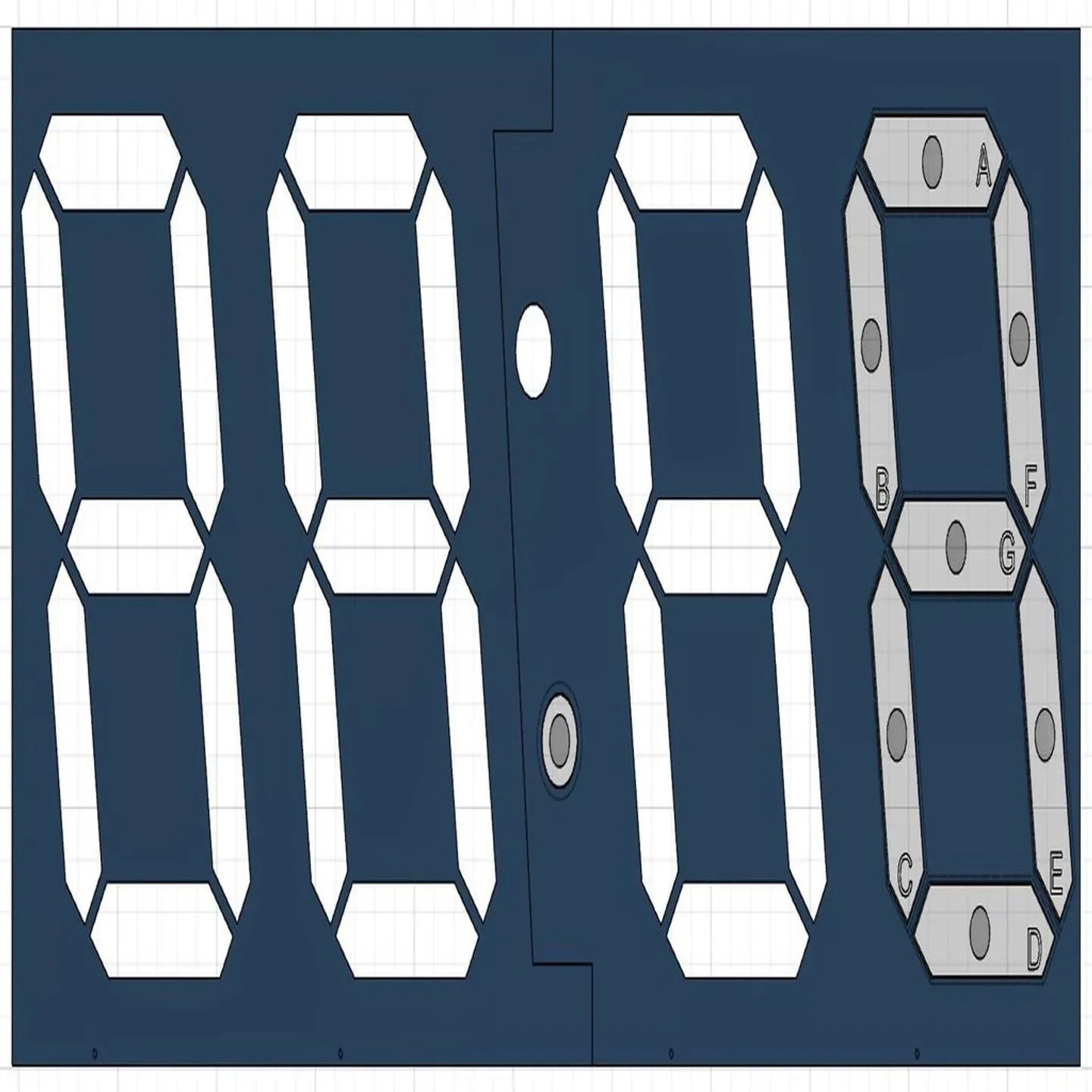

1 кусок: рамен из 7 сегментов
1 шт.: Back_Closed или Back_Open (открыто или закрыто, как вы предпочитаете!)
По 4 штуки каждого корпуса от A до G
По 2 штуки: точка

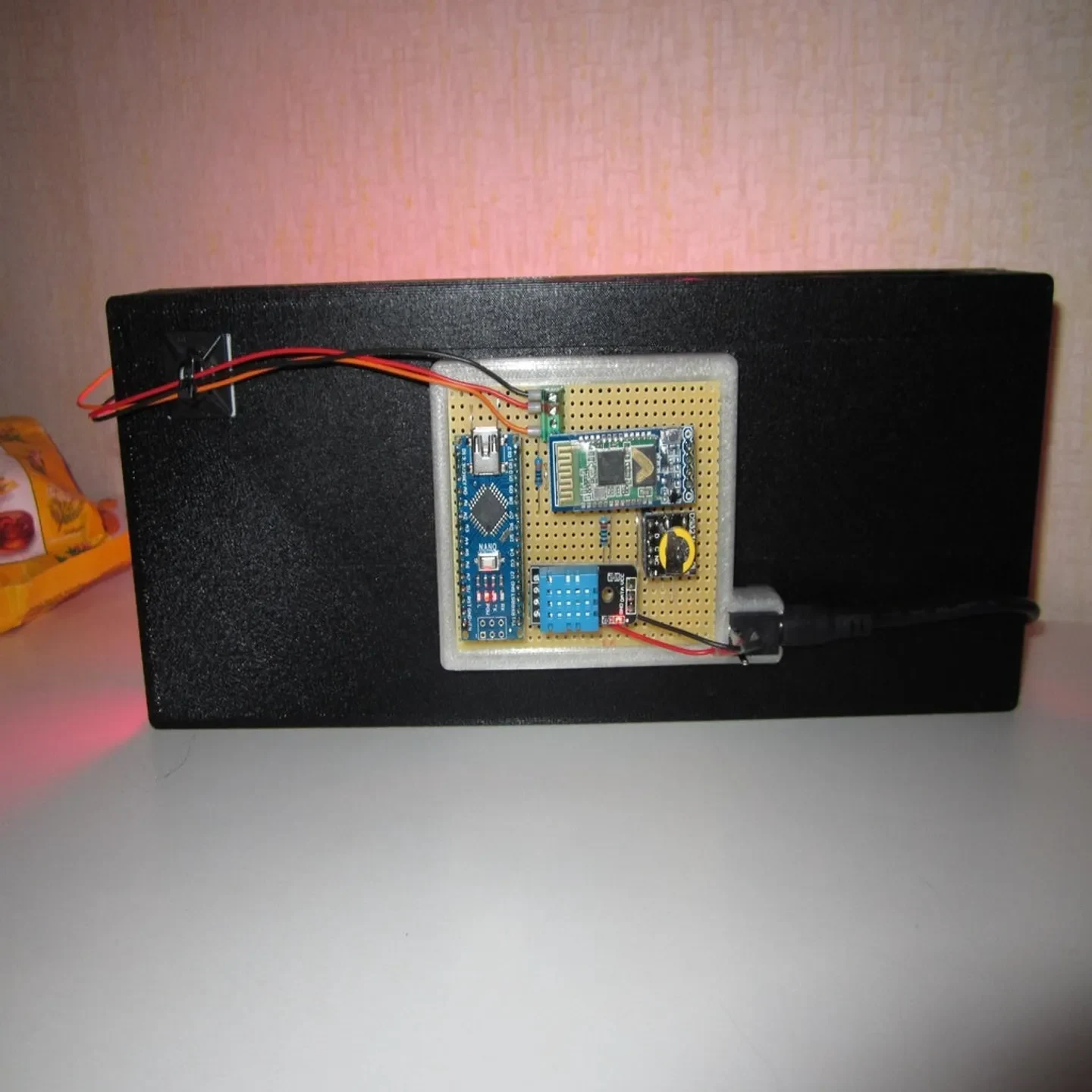

1 шт.: держатель печатной платы
Печатные детали: (если у вас принтер с печатной платформой меньше 300x300 мм)
По 1 штуке: 7-сегментный рамен 1-2 и 7-сегментный рамен 2-2
По 1 шт.: Back_Closed 1-2 и Back_Closed 2-2.
или
По 1 шт.: Back_Open 1-2 и Back_Open 2-2.
(открытый или закрытый, как вам удобнее!)
По 4 штуки каждого корпуса от A до G
��о 2 штуки: точка
1 шт.: держатель печатной платы
Электроника:
1 шт.: Ардуино Нано
1 шт.: Модуль Bluetooth: HC-05
1 шт.: Часы реального времени: DS3231.
30 шт.: Светодиоды RGB 5 мм PL9823-F5 (WS2811)
1 шт.: датчик температуры и влажности: DHT11.
1 шт.: гнездо 2,1x5,5 мм (DC-005)
Источники поставок по состоянию на 23 октября 2019 г.
Ардуино Нано
https://tinyurl.com/y5wp38t3
Модуль Bluetooth: HC-05
https://tinyurl.com/yy6k63do
Часы реального времени: DS3231
https://tinyurl.com/y24k687q
Светодиоды RGB-5 мм: PL9823-F5 (WS2811)
https://tinyurl.com/y3a28qv5
Датчик температуры и влажности: DHT11
https://tinyurl.com/y5zrhu53
Розетка 2,1 х 5,5 мм (DC-005)
https://tinyurl.com/y22kldpm

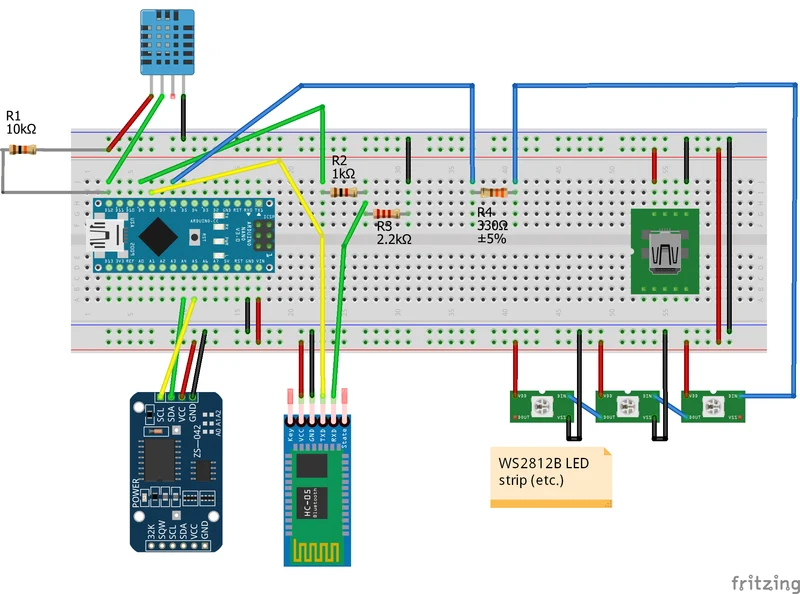

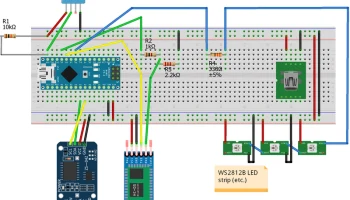

Программное обеспечение и принципиальная схема находятся в прикрепленном файле.
Эти часы вдохновлены Леоном ван ден Бёкелем, который любезно предоставил эскиз и приложение для Android.
https://tinyurl.com/yxch46xe
https://www.thingiverse.com/thing:2871608
… если у вас есть вопросы… спрашивайте!
