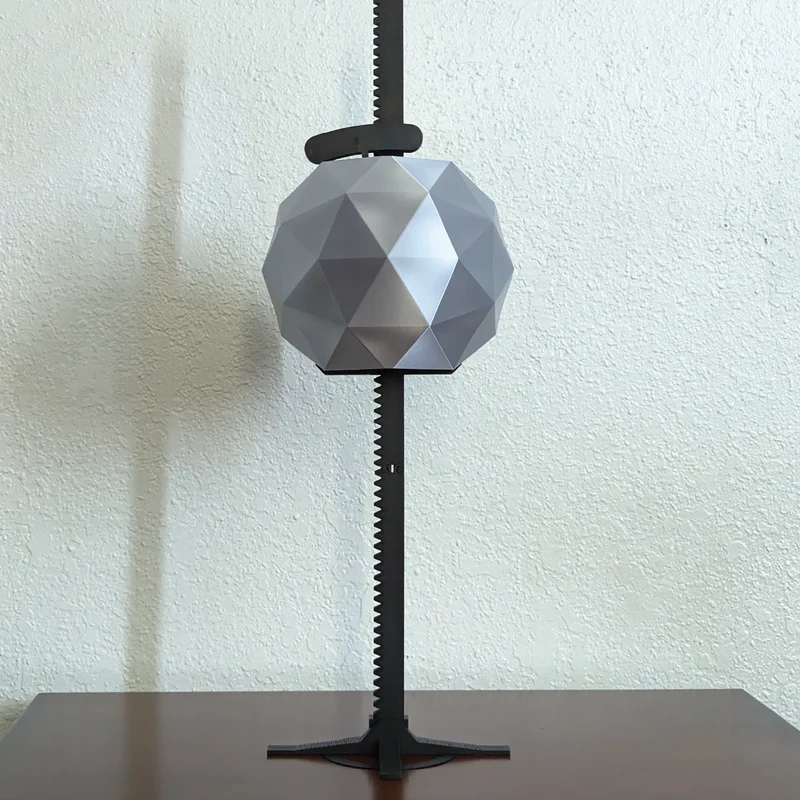

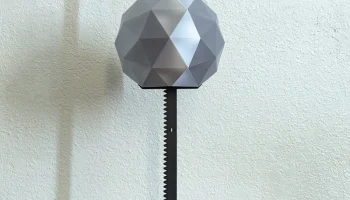

Нью-Йоркский гравитационный таймер падения мяча

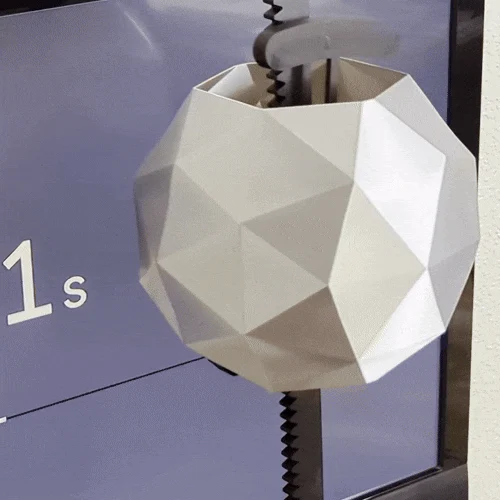

Отпразднуйте свой Новый год с этим гравитационным таймером падения мяча, который медленно сбрасывает мяч в течение 30 секунд (плюс-минус 1 или 2 секунды).
Для большинства напечатанных на 3D-принтере часов требуются металлические стержни, подшипники и винты, поскольку они должны быть точными. Однако, поскольку на самом деле этот проект должен длиться всего 30 секунд, я смог спроектировать базовый таймер без стержней, подшипников или винтов, вам просто нужен 3D-принтер.
Эта конструкция основана на конструкции гравитационных часов. Большинству людей известны стандартные напольные часы с маятником, в которых для питания используется гиря на веревке. Эта конструкция основана на гораздо более старой и менее надежной версии, называемой пилообразными часами или часами Anno. Вместо использования груза на веревке он использует собственный вес для обеспечения постоянной мощности. Это то, что перемещает таймер вниз, но требует перемотки, как и любые гравитационные часы.

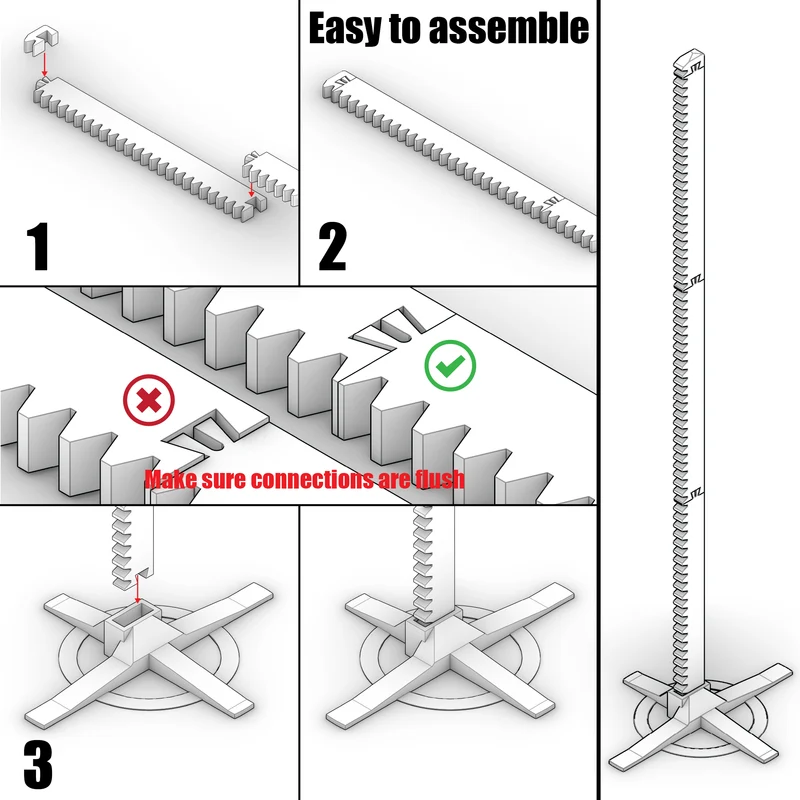

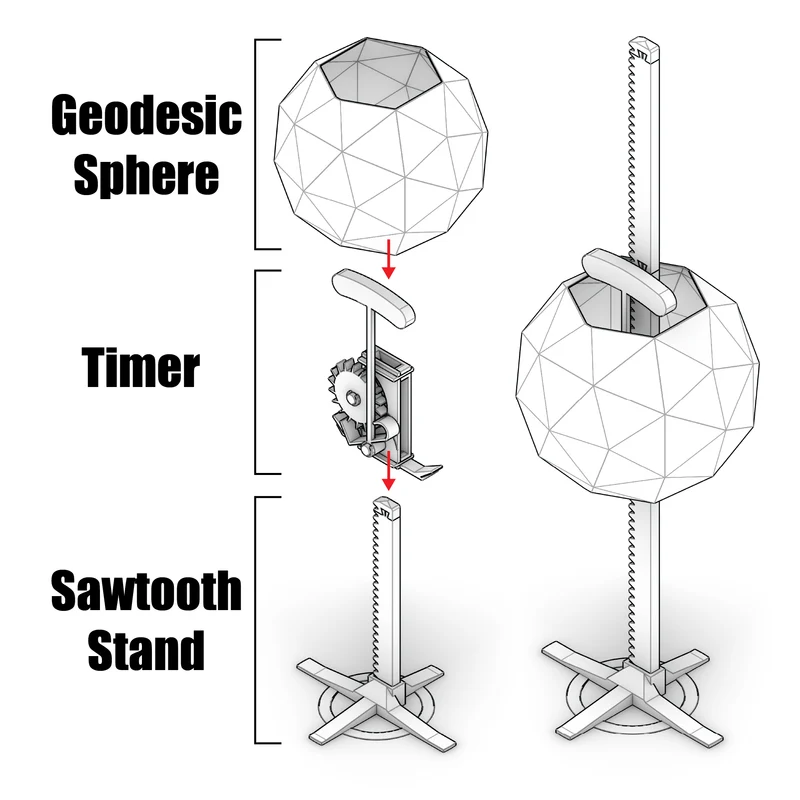

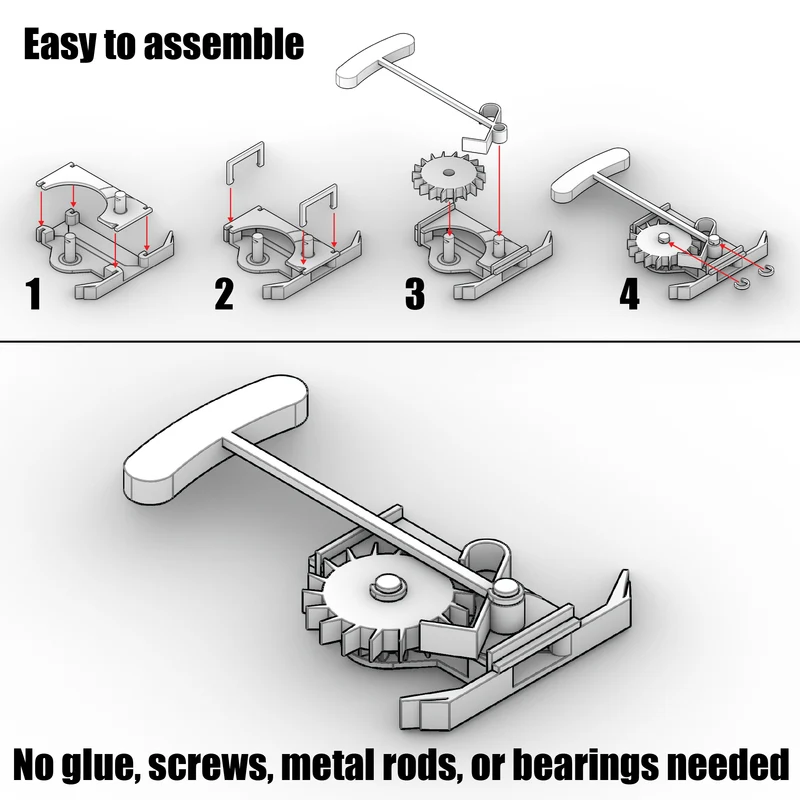

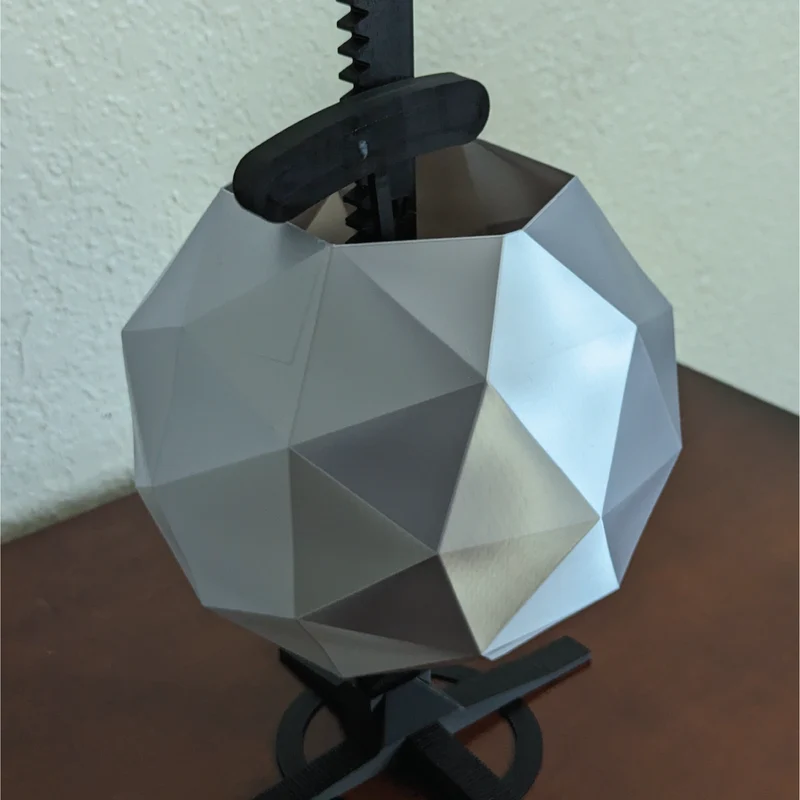

Из-за ограничений пилообразной конструкции в сочетании с маятником этот таймер подвержен раскачиванию, что приводит к его погрешности в диапазоне от 1 до 2 секунд. Если вы приспособите способ фиксации кончика пилообразной подставки, ваша точность значительно улучшится. Эта конструкция состоит из трех основных частей, которые можно распечатать и собрать. Часть таймера, пилообразная подставка и геодезический шар. Все эти детали печатаются плоско, не требуют каких-либо опор и легко собираются.
Примечание дизайнера: я впервые работаю с механизмами и системами часов, и хотя я старался спроектирова��ь их как можно лучше, у них все еще есть проблемы, которые мне еще предстоит исправить. К сожалению, отсутствие металлических стержней, подшипников и винтов также снижает точность этого таймера. В моих тестах этот таймер и его механизм имеют точность + или — 2 секунды. Помните об этом перед печатью! Всем, кто разбирается в часах, прошу отнестись ко мне полегче, потому что я абсолютно уверен, что есть лучший способ разработать этот проект, просто я его еще не нашел!
Детали печати:
К сожалению, этот проект в исходном виде не поместится на мини-версию из-за требований к размеру геодезического шара.
Перед печатью настоятельно рекомендуется откалибровать скорость потока, чтобы обеспечить наилучшие и гладкие верхние слои. Если вы хотите, чтобы все работало нормально, вам следует избегать каких-либо трений.

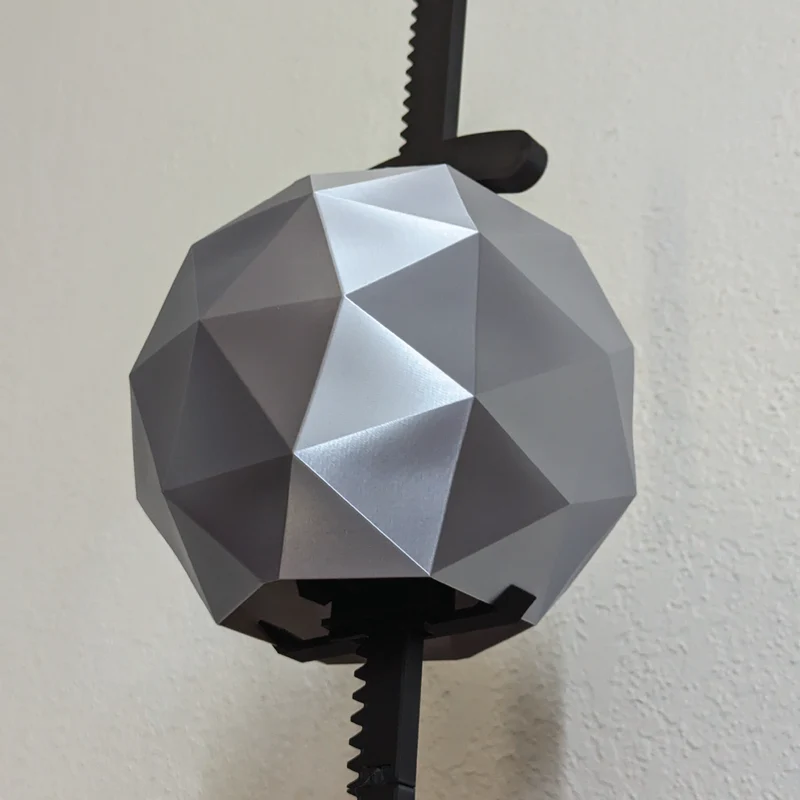

Поскольку каждый принтер и нить имеют разную производительность, ваши результаты могут различаться в зависимости от качества печати и материала! Я рекомендую использовать стандартные PLA, PLA+ или PETG для таймера и пилообразной подставки. Любой другой материал может вызвать больше проблем, чем я проверял. Геодезический шар может оставаться шелковым или любым пла.
При нарезке убедитесь, что у вас установлены следующие настройки:
Для всех моделей, кроме геодезического шара, печатайте с 3 стенками и заполнением Gyroid примерно на 15 % для обеспечения максимальной прочности.
Для модели Таймера вы должны нарезать модели с помощью генератора стенок Арахны (или, как минимум, с включенным обнаружением тонких стенок), чтобы получить более точные шестерни и мелкие детали, которые помогут уменьшить трение.
Только маятник должен иметь толщину 8-10 стенок или петель, чтобы обеспечить правильный вес и достаточно медленное падение. Вы можете поэкспериментировать с меньшим количеством стен, но учтите, что это повлияет на скорость.
Геодезический шар необходимо разрезать в режиме «Ваза» с толщиной внешней стенки 0,8 мм. Обязательно уменьшите скорость внешней стенки, если у вас быстрый принтер, чтобы придать блеск шелковой нити.
Вам понадобится распечатать два зажима-кронштейна, два зажима C и три направляющих стойки. В противном случае одно из всего остального.
Таймер

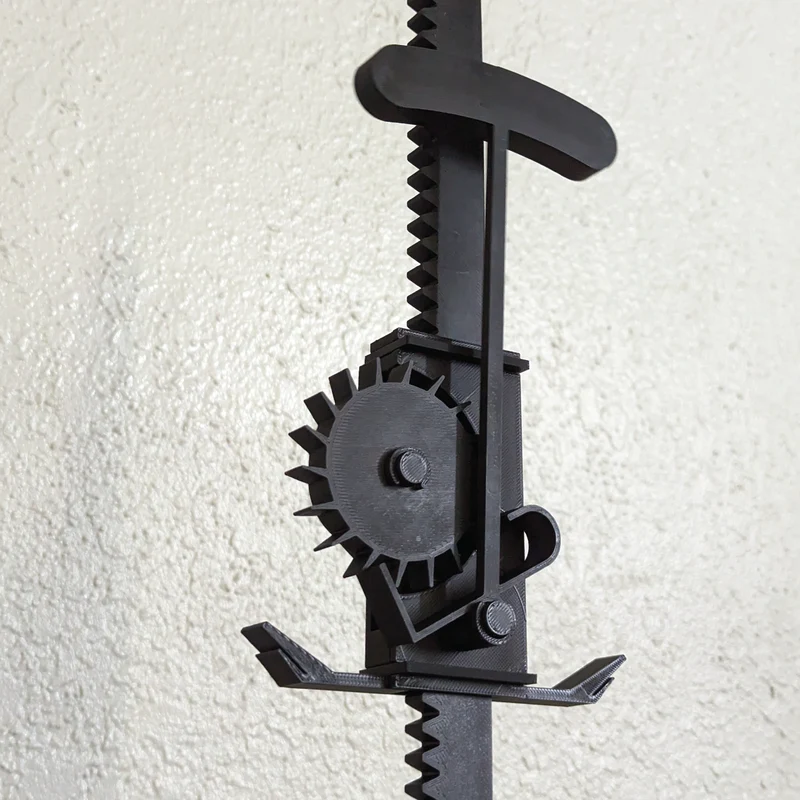

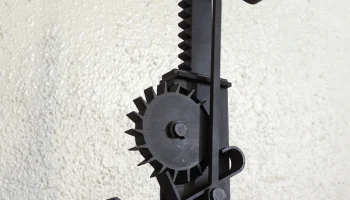

Состоит из шестерен, спусковой системы и коробки, которая проходит через пилообразную стойку и удерживает шестерни. У него также есть конструкции, позволяющие минимизировать трение, если у вас нет лучших верхних слоев, но дизайн может сделать не так много. Обязательно откалибруйте верхние слои! Разработан с допуском 0,3 мм.
Обязательно нарезайте буквой А.
