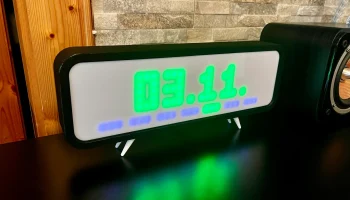

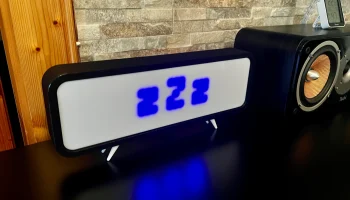

Смарт-пиксельный дисплей от PW.Prints

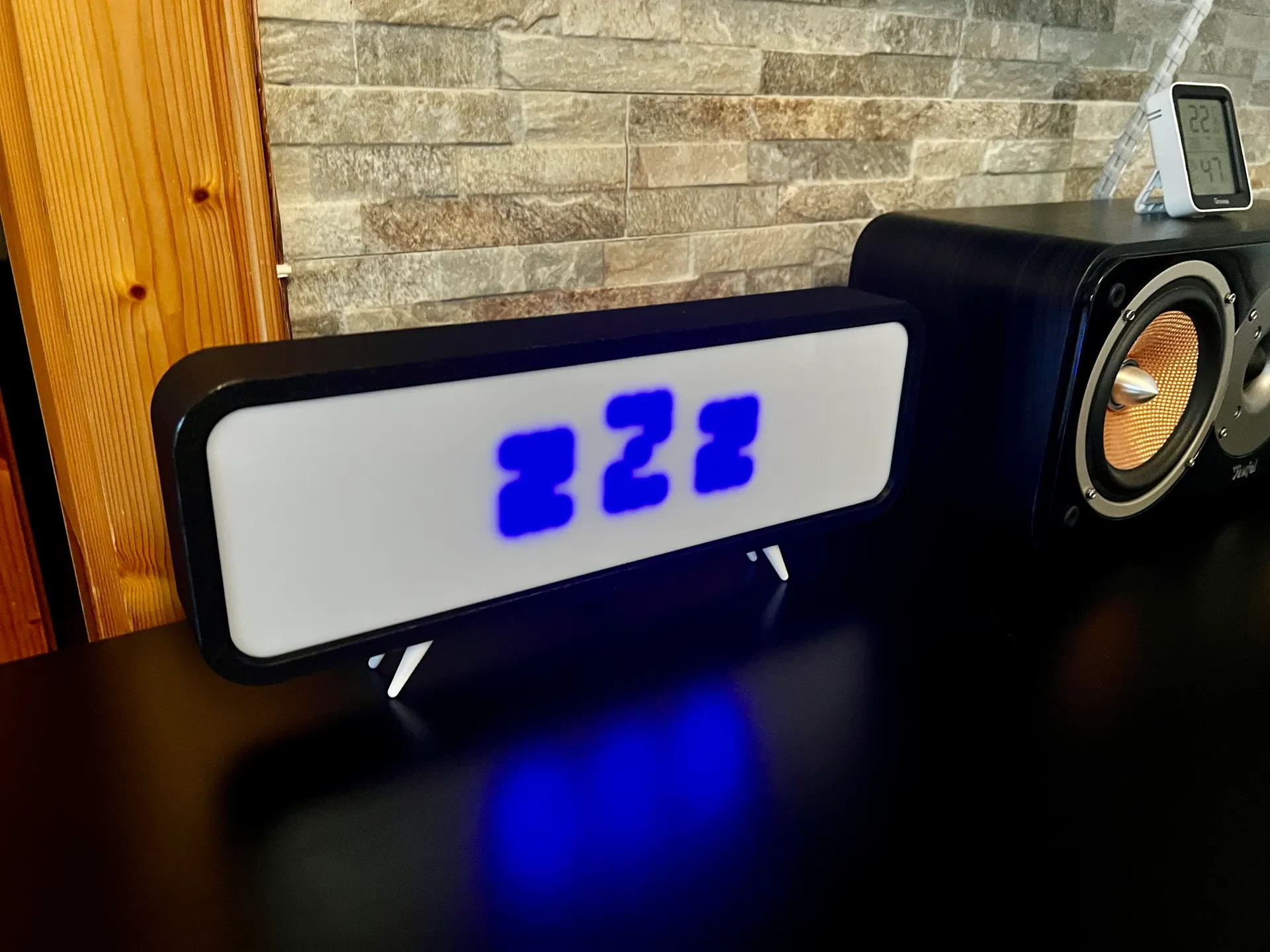

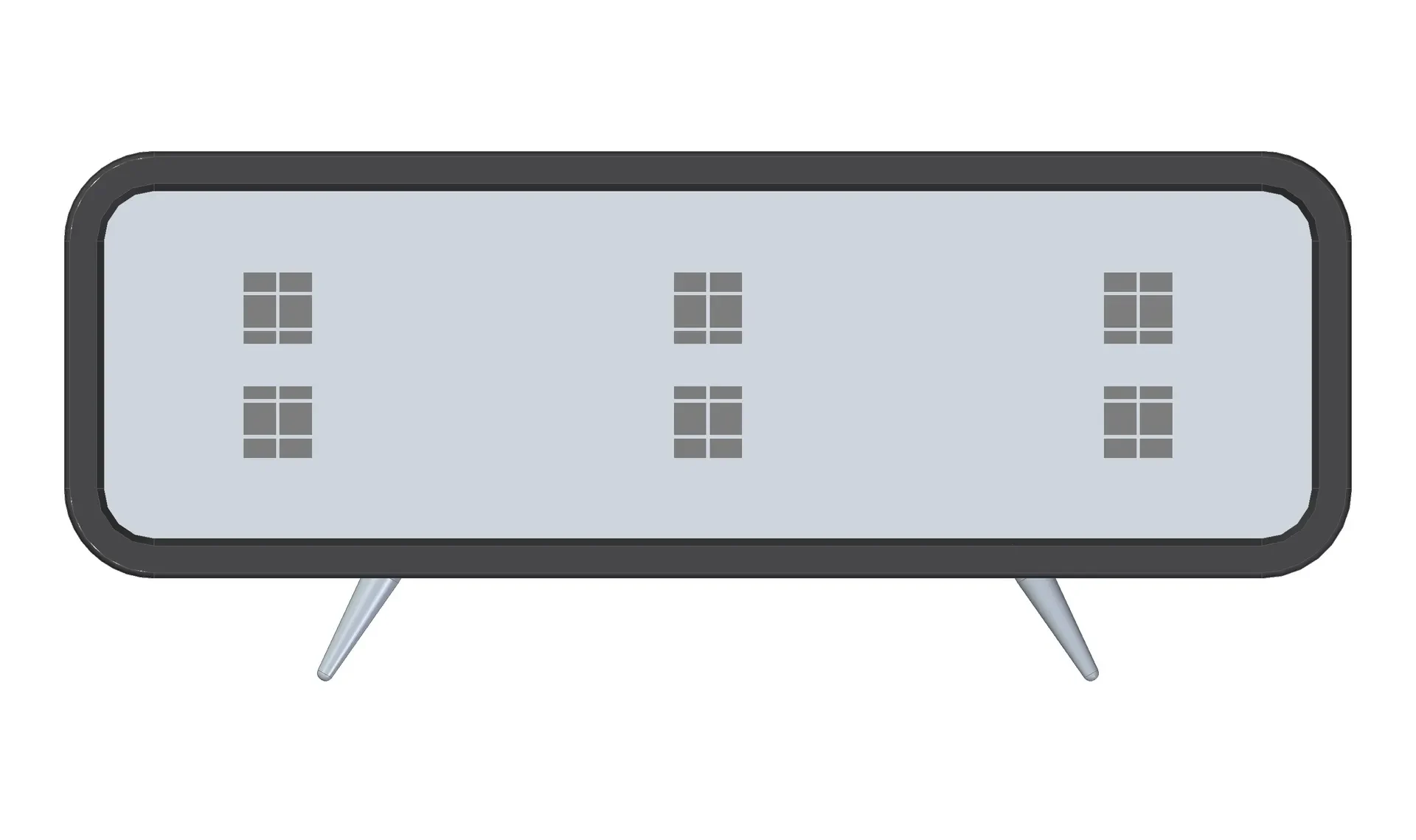

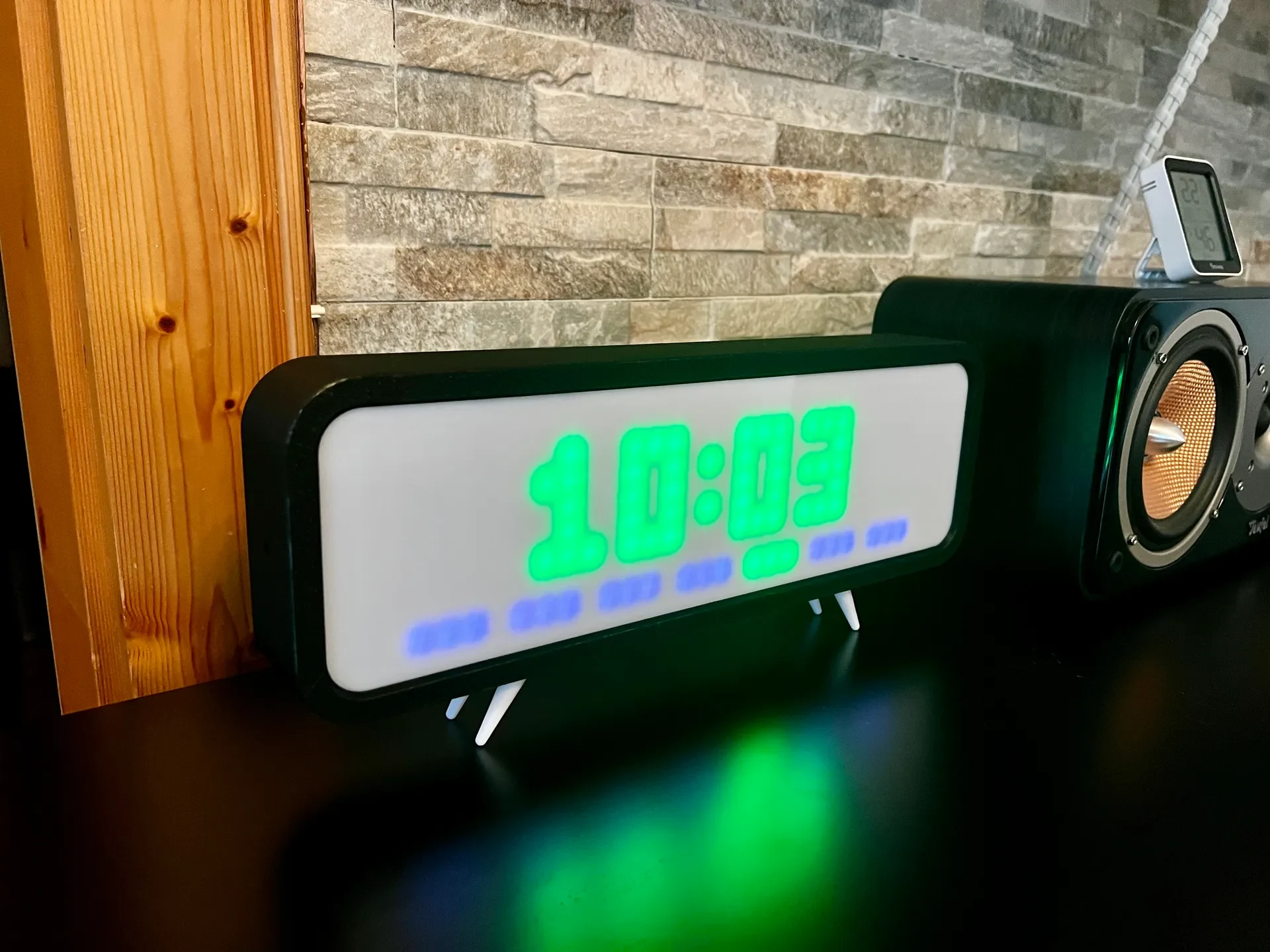

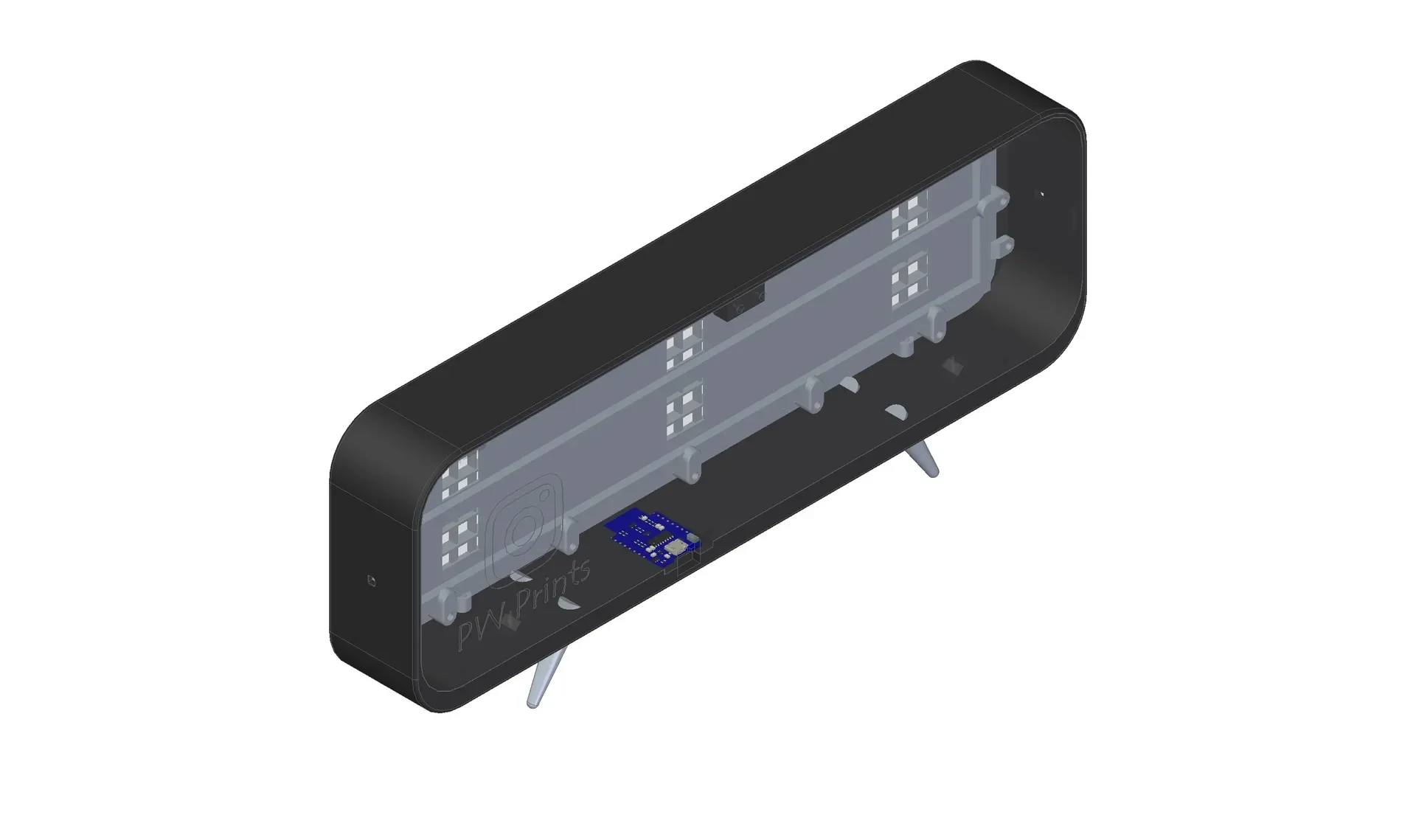

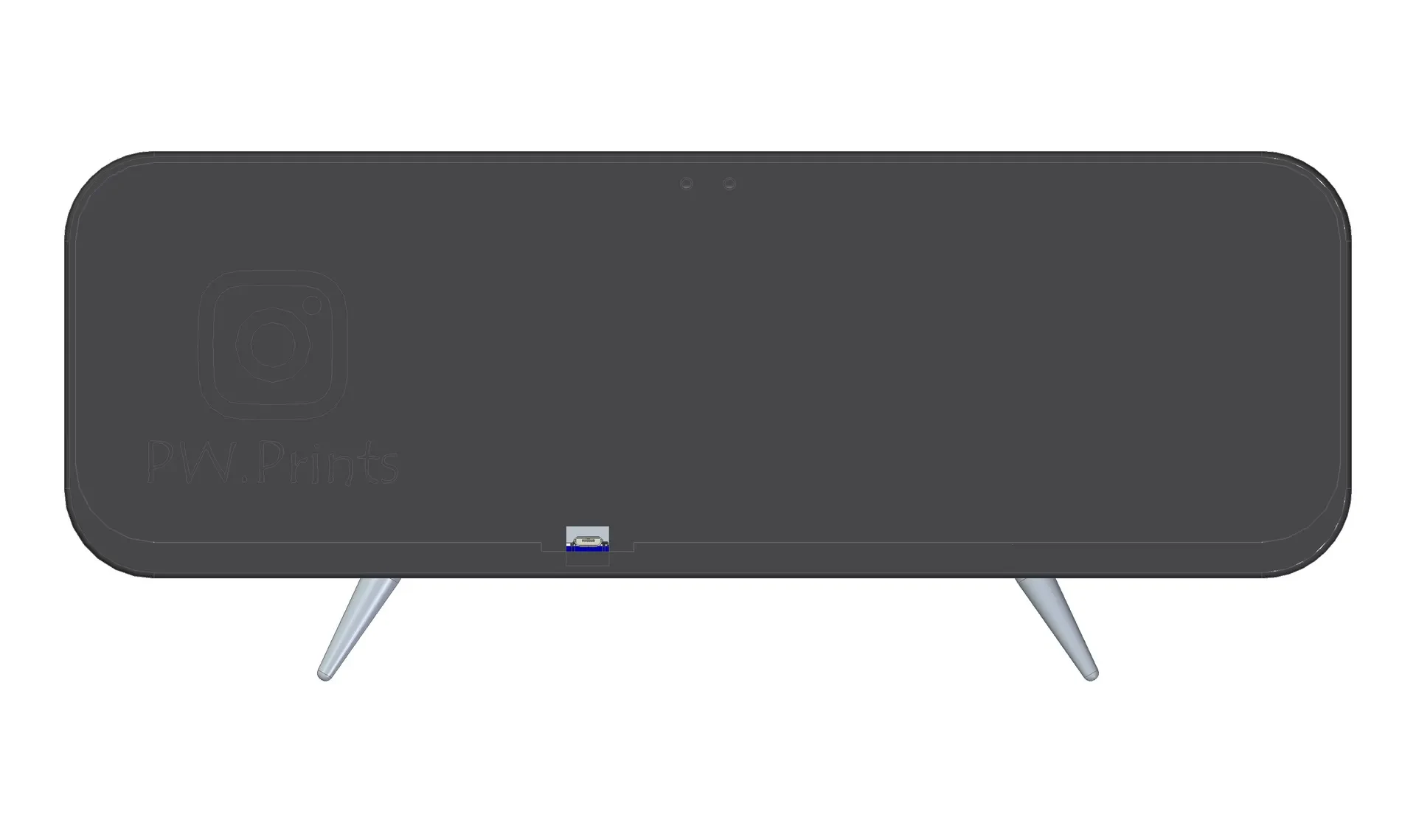

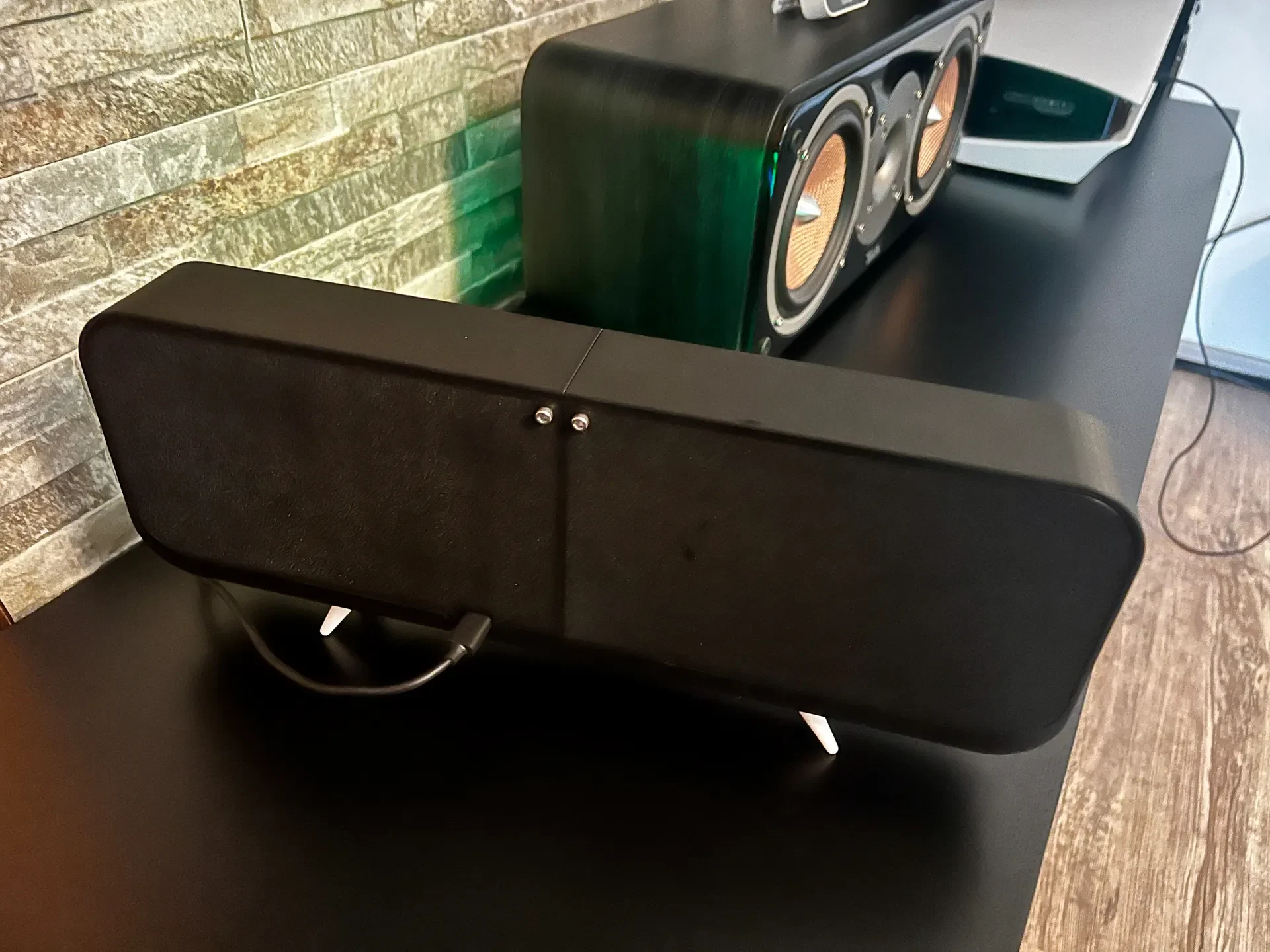

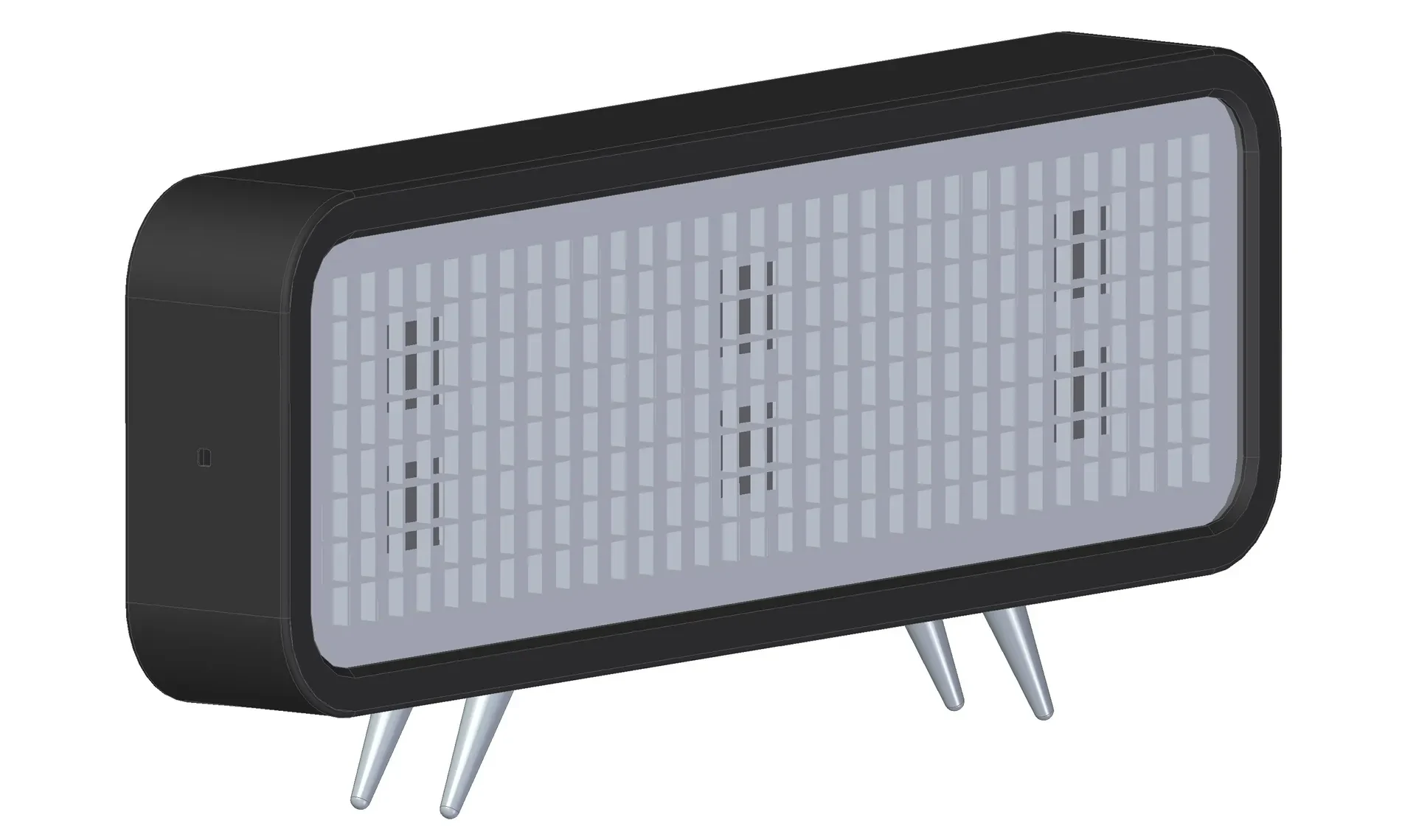

Настоящим я хочу представить свой дизайн интеллектуального пиксельного дисплея. В дисплее используется пиксельная матрица WS2812b размером 8x32, управляемая Wemos D1 Mini, а для измерения освещенности используется LD-GL5516.
Я использую дисплей в сочетании с программным обеспечением PixelIt, с помощью которого я могу подключить дисплей к моему домашнему помощнику и иметь возможность отправлять уведомления с помощью Node-Red.
Для управления отображением можно использовать несколько проектов с открытым исходным кодом:
https://pixelit-project.github.io/
https://awtrixdocs.blueforcer.de/#/
https://kno.wled.ge/
Оборудование, которое я использовал:
https://www.amazon.de/Individuell-Adressierbare-LED-Matrix-Flexible-Vollfarb-Pixelmatrix/dp/B0B81R484Z/ref=s r_1_6?crid=1VDU47FWM8XPF&keywords=ws2812b+matrix+8x32&qid=1698936696&sprefix=ws2812b+matri%2Caps%2C107&sr=8-6
https://www.amazon.de/AZDelivery-D1-Mini-Entwicklungsboard-kompatibel/dp/B0754N794H/ref=sr_1_1_sspa?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2WL 14OYT9NQ6D&keywords=wemos+d1+mini&qid=1698936858&sprefix=wemos+d1+mini%2Caps %2C104&sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1&smid=A1X7QLRQH87QA3
https://www.amazon.de/Qualit%C3%A4t-GL5516-Lichtabh%C3%A4ngige-Widerstand-Fotowiderstand/dp/B00NXW9WZ6/ref=sr_1_1?__mk_ de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=25A5VBXVPP0KG&keywords=Gl5516&qid=1698936911&sprefix=gl5516%2Caps%2C90&sr=8-1
Дополнительное оборудование, которое вам понадобится:
Дюбель 4 х 3х30 мм для соединения частей рамы между собой.
24 винта �� шестигранной головкой M3x8 мм
Одножильные провода для внутренних соединений
Источник питания USB с напряжением 5 В постоянного тока / 2 А и кабелем Micro USB
Панель из плексигласа молочного цвета толщиной 2,5 мм (Pixel_Separator_Cover можно использовать в качестве шаблона для трассировки)
Пистолет для горячего клея для кабеля и крепления GL5516
