Генератор сигналов атомного времени

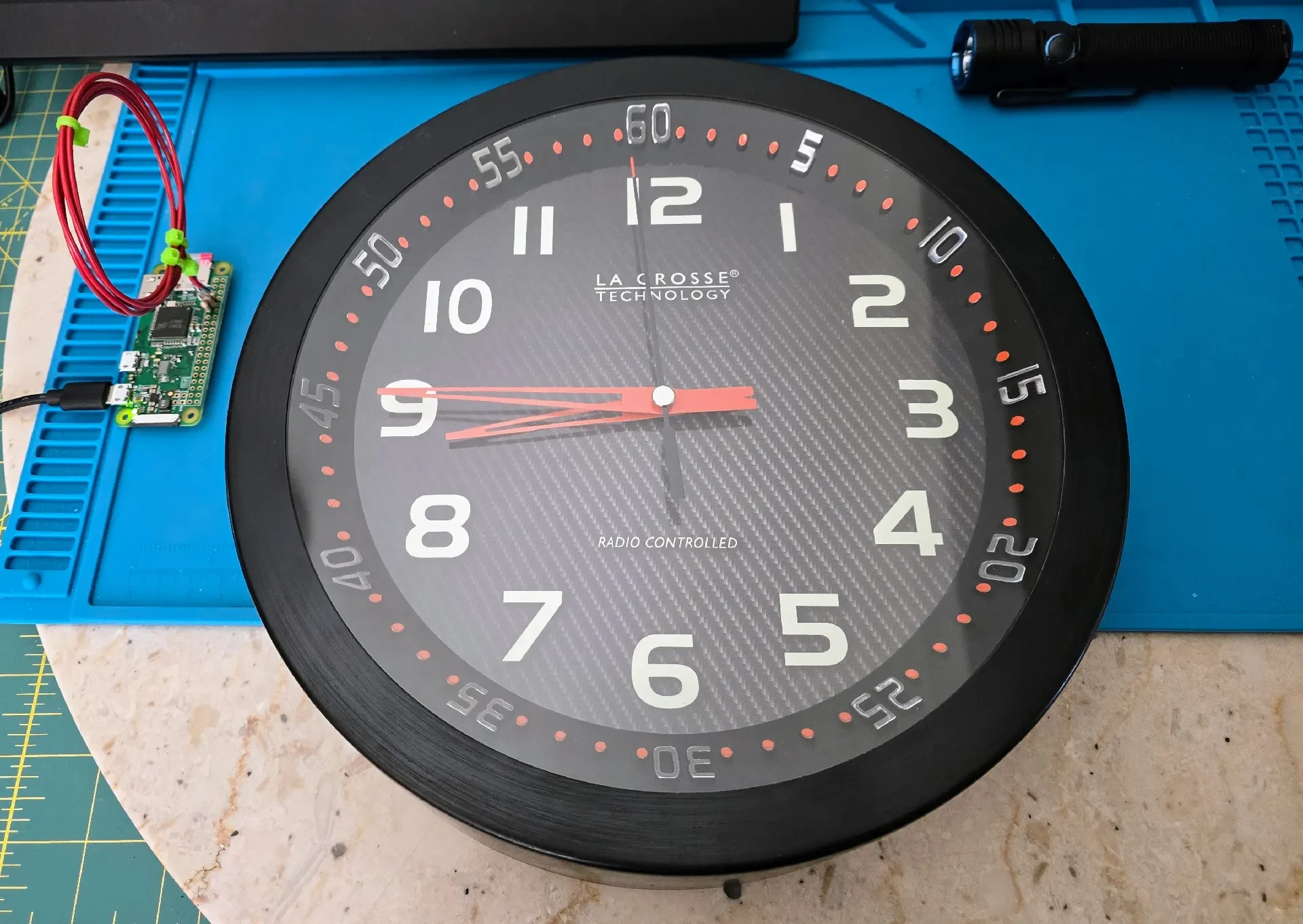

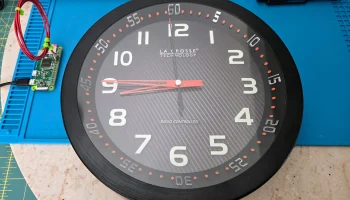

Проект программного обеспечения и электроники «txtempus», разработанный HZeller и др. на Github, требует 3 резистора, немного провода и их бесплатное программное обеспечение для генерации сигналов для многих из «Атомные» сигналы времени (такие как WWVB, MSF, JJY, DFC77 и т. д.), которые используются для настройки часов Casio, Citizen, La Crosse, Oregon Scientific и многих других, оснащенных приемником вр��мени. Программное обеспечение генератора сигналов синхронизации работает на нескольких моделях Raspberry Pi и некоторых других небольших компьютерных платах. Для него требуются аппаратные генераторы, которые можно использовать для генерации сигнала, поэтому он несовместим с произвольными системами Linux.
Представленные здесь 3D-модели физически поддерживают плату Raspberry Pi Zero W или Zero 2 W и соединительный контур, что делает ее практичной и надежной. Семейство Pi Zero было выбрано из-за небольшого размера, малой мощности, очень низкой стоимости и пригодности для такого использования. Сетевое время (NTP) используется для генерации этих сигналов с точной синхронизацией, необходимой для настройки часов. Raspberry Pi подключается к локальной сети через встроенный Wi-Fi, чтобы получить доступ к этим сигналам времени из Интернета. Вместо этого в качестве источника времени можно использовать локальный GPS, однако программное обеспечение для этого не настроено предварительно в этом пакете.

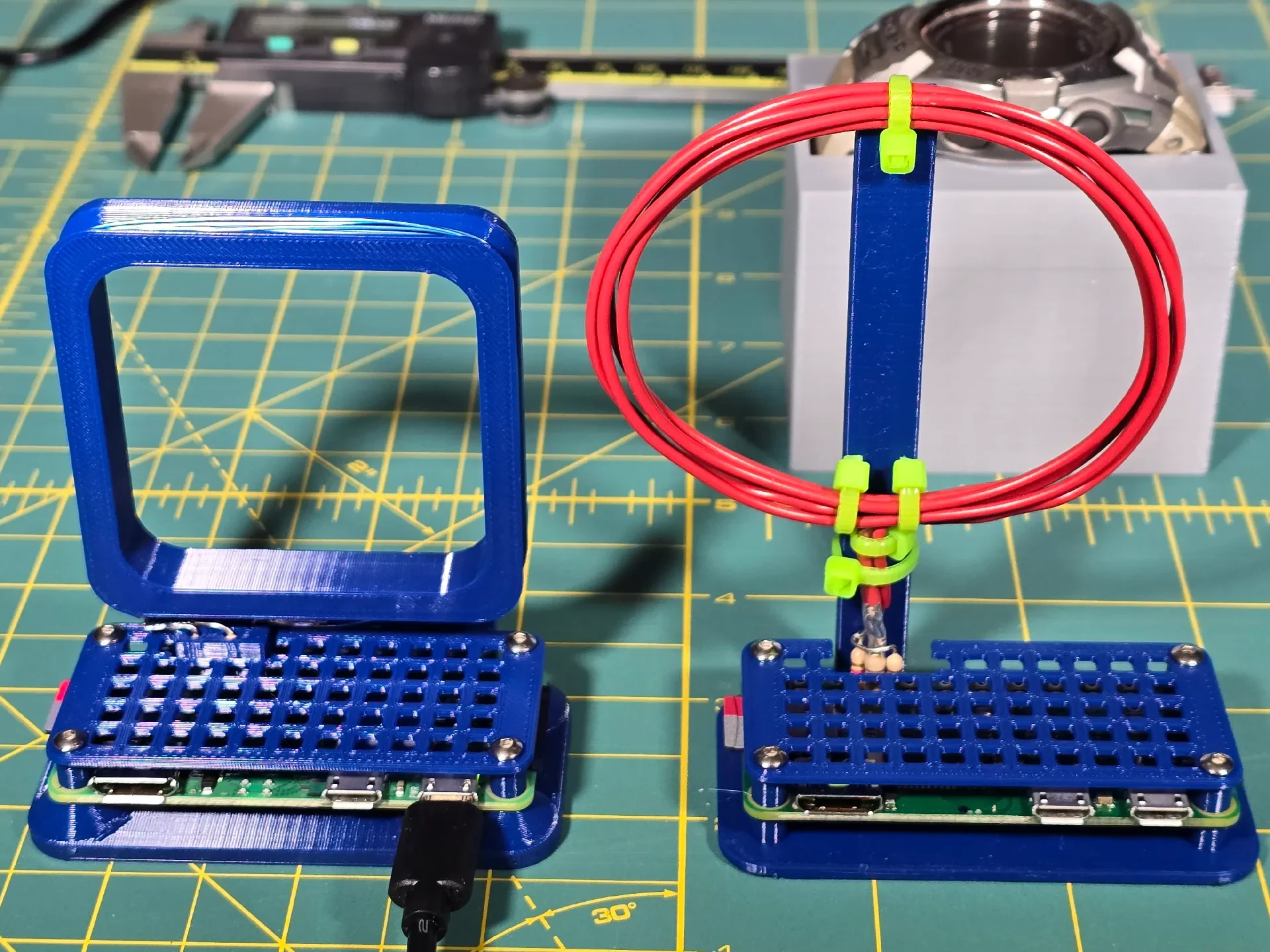

Предусмотрены три версии поддержки Pi/Loop: V1, V2 и V3. V1 предназначен для соединительных петель из жесткого провода, а V2 — для контурного провода, который требует полной поддержки со встроенной катушкой, такой как магнитный провод, провод с обмоткой или другой тонкий изолированный провод. В каждом случае мы использовали 5 витков, но это произвольно, и никаких испытаний с другими комбинациями не проводилось. V3 — это немного улучшенная версия V2.
Генерируемый сигнал очень низкой частоты имеет крайне ограниченный диапазон, возможно, несколько десятков сантиметров при соединении с простой петлей связи, состоящей из нескольких витков изолированного провода.
Для крепления Pi к пластиковому основанию используются четыре винта M2,5x4. Для крепления рамочной антенны к опорной стойке в конструкции V1 используются несколько небольших кабельных стяжек. В конструкции V2 катушка намотана в паз V несущей конструкции катушки. Если используется крышка Pi, используйте четыре винта M2,5x10, чтобы прикрепить крышку и Pi к основанию вместо M2,5x4, которые используются для установки Pi без операционной системы.

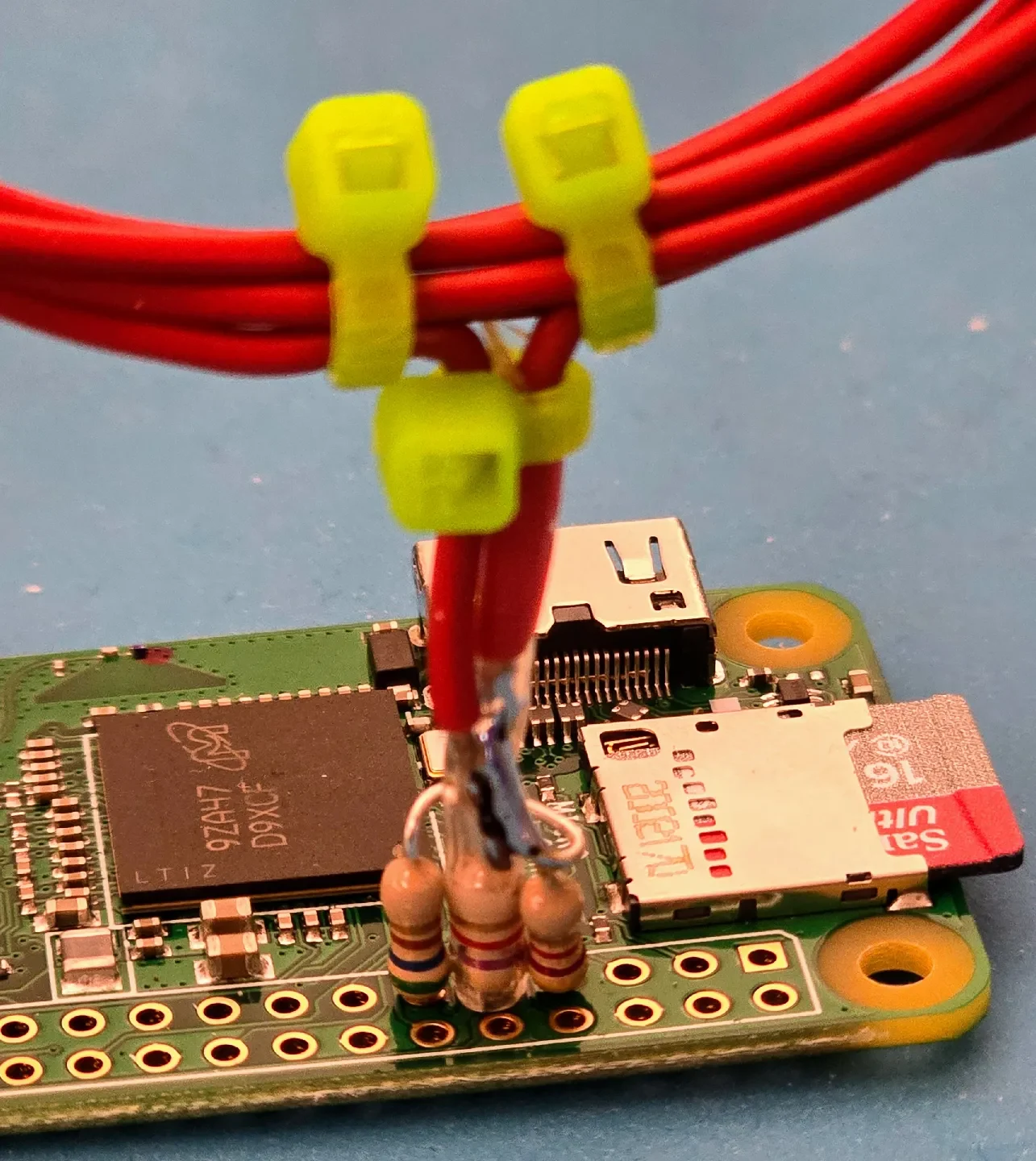

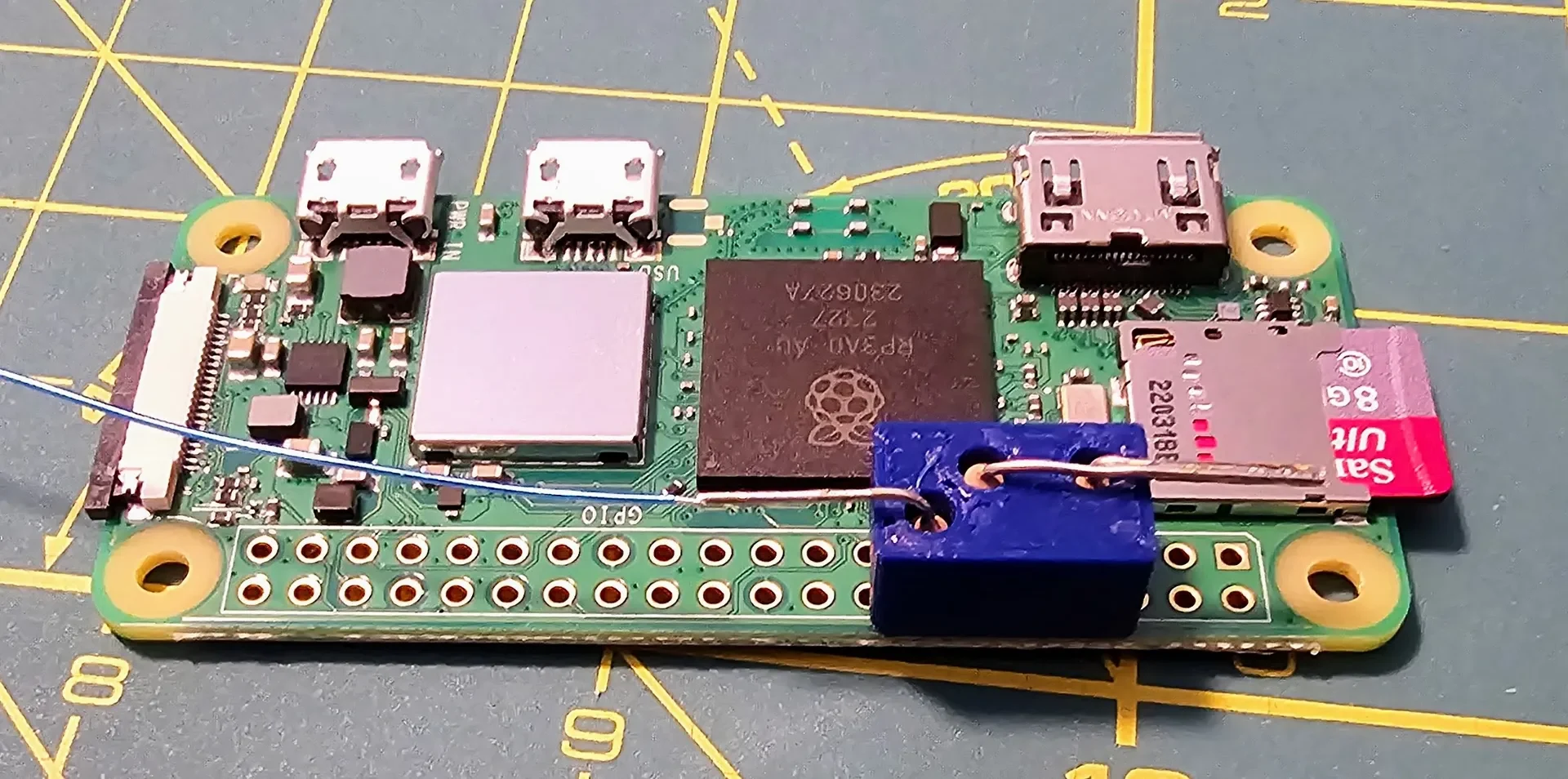

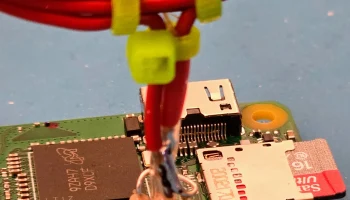

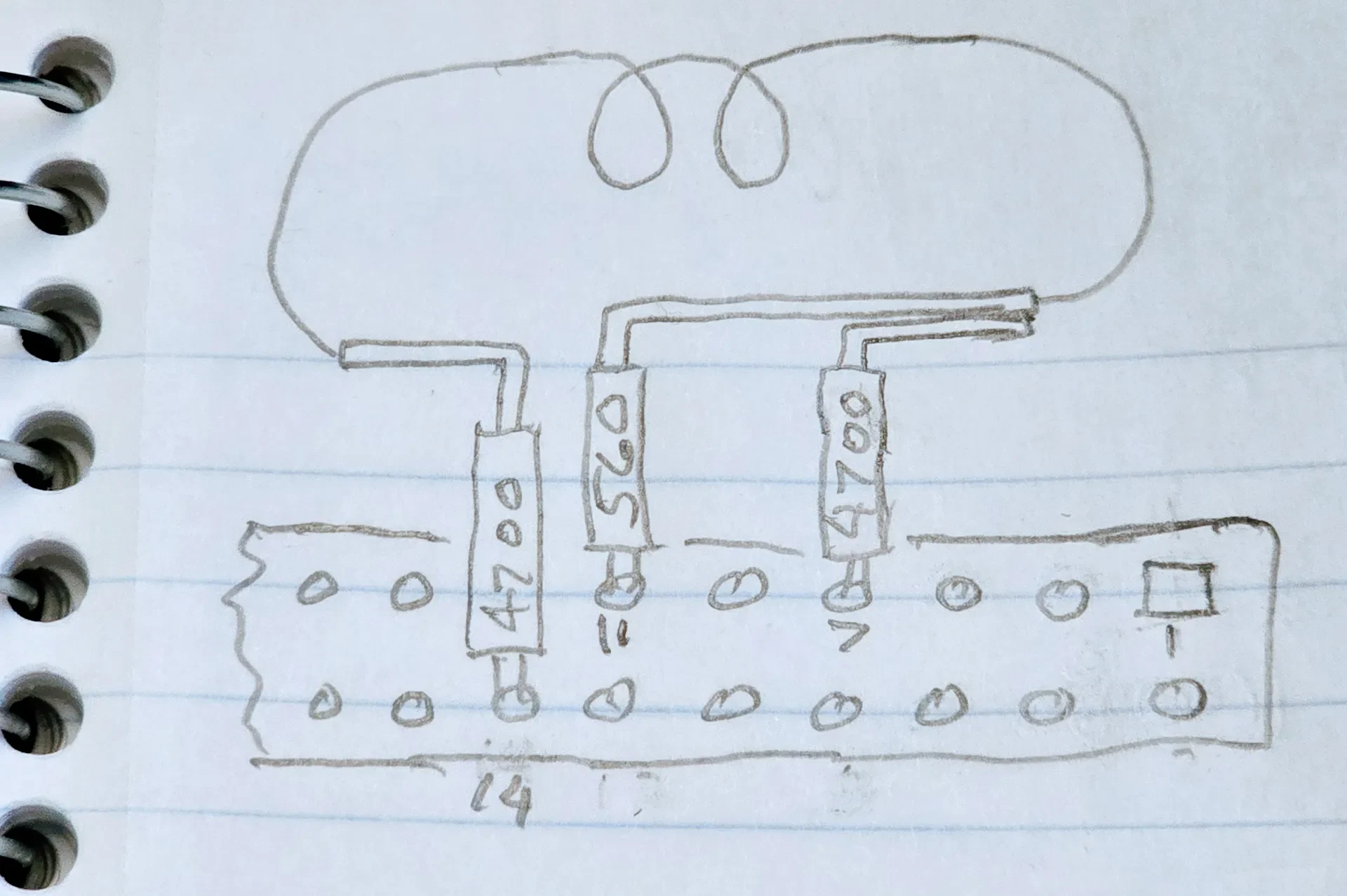

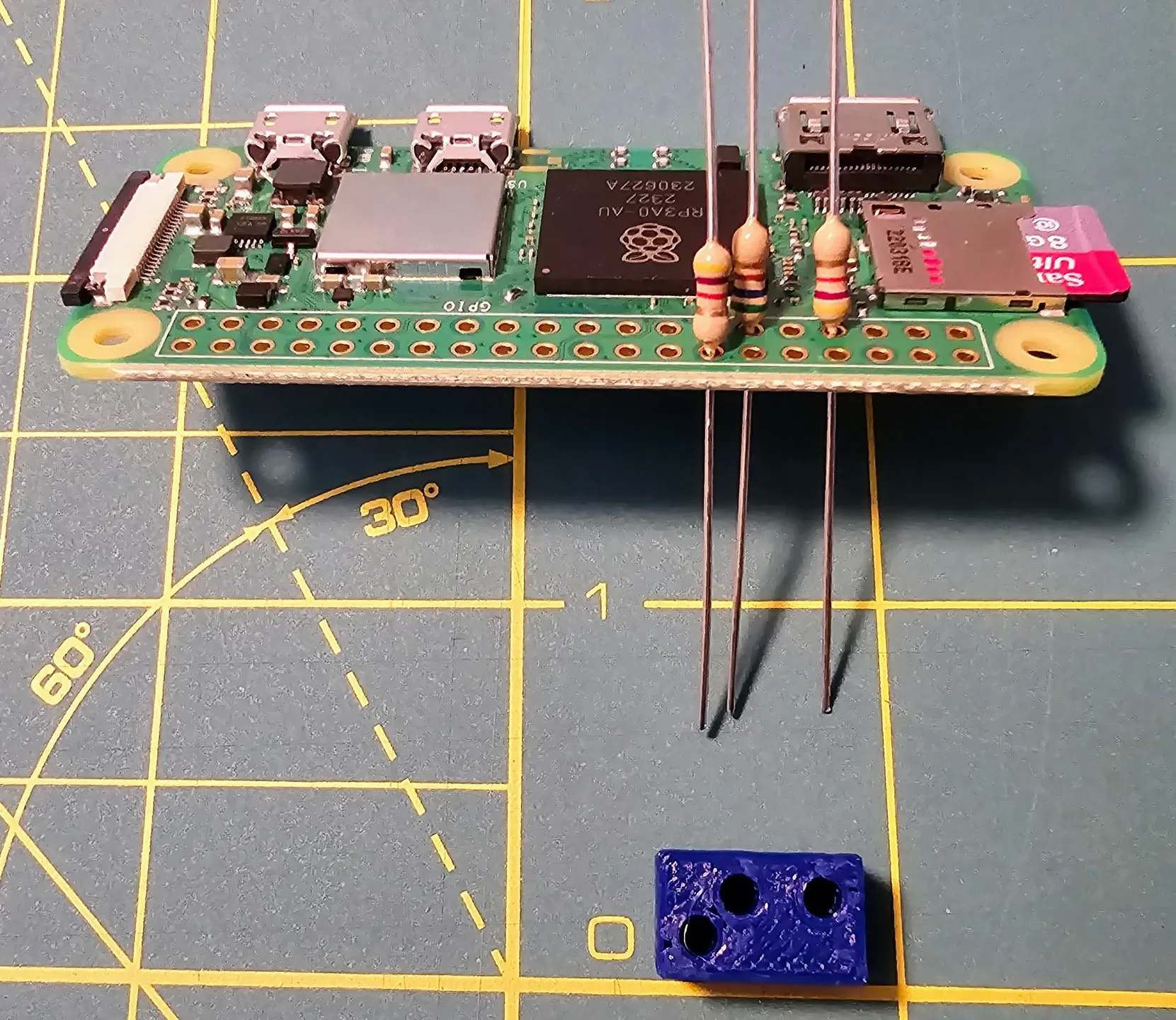

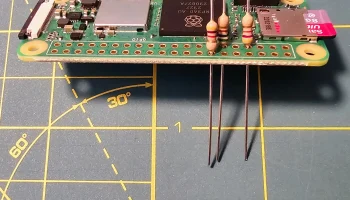

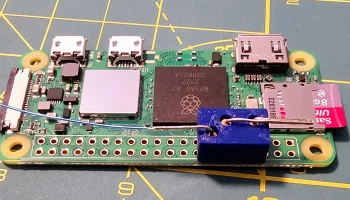

Блок поддержки резисторов, предназн��ченный для V2, также может использоваться с V1. Последовательный резистор катушки 4700 Ом перенесен на другой контакт заземления (14), чтобы упростить подключение резистора модуляции 560 Ом (11) к резистору источника сигнала 4700 Ом (7), как показано на предоставленных фотографиях. Схема электрически идентична конструкции, предоставленной HZeller и др. на сайте github, указанном выше.
Для этого отпечатка подойдет практически любой пластик, при разработке и тестировании использовался PETG. Все разработки и испытания проводились с соплом 0,4 мм и настройками качества 0,2 мм в Prusa Slicer на Prusa XL. Ориентация — все файлы теперь организованы для печати (обновлено 7/7/24).
Файл stl V3 содержит слегка переработанную версию V2. Единственное изменение заключается в том, что радиусы углов опоры катушки сцепления стали совпадающими, поэтому дуги имеют одну и ту же центральную точку. Выглядит красивее, но реальной функциональной разницы нет.
См. https://github.com/hzeller/txtempus для получения дополнительной информации об аппаратном и программном обеспечении для этого проекта, включая инструкции о том, как создать цикл связи, загрузить и использовать программное обеспечение. На V1 я использовал пять витков соединительного провода диаметром около 6 см, но это не критично. Обратите внимание, что это компьютеры с Linux начального уровня, и установка и обновление программного обеспечения занимают некоторое время из-за скромных ресурсов, но после настройки они работают хорошо.

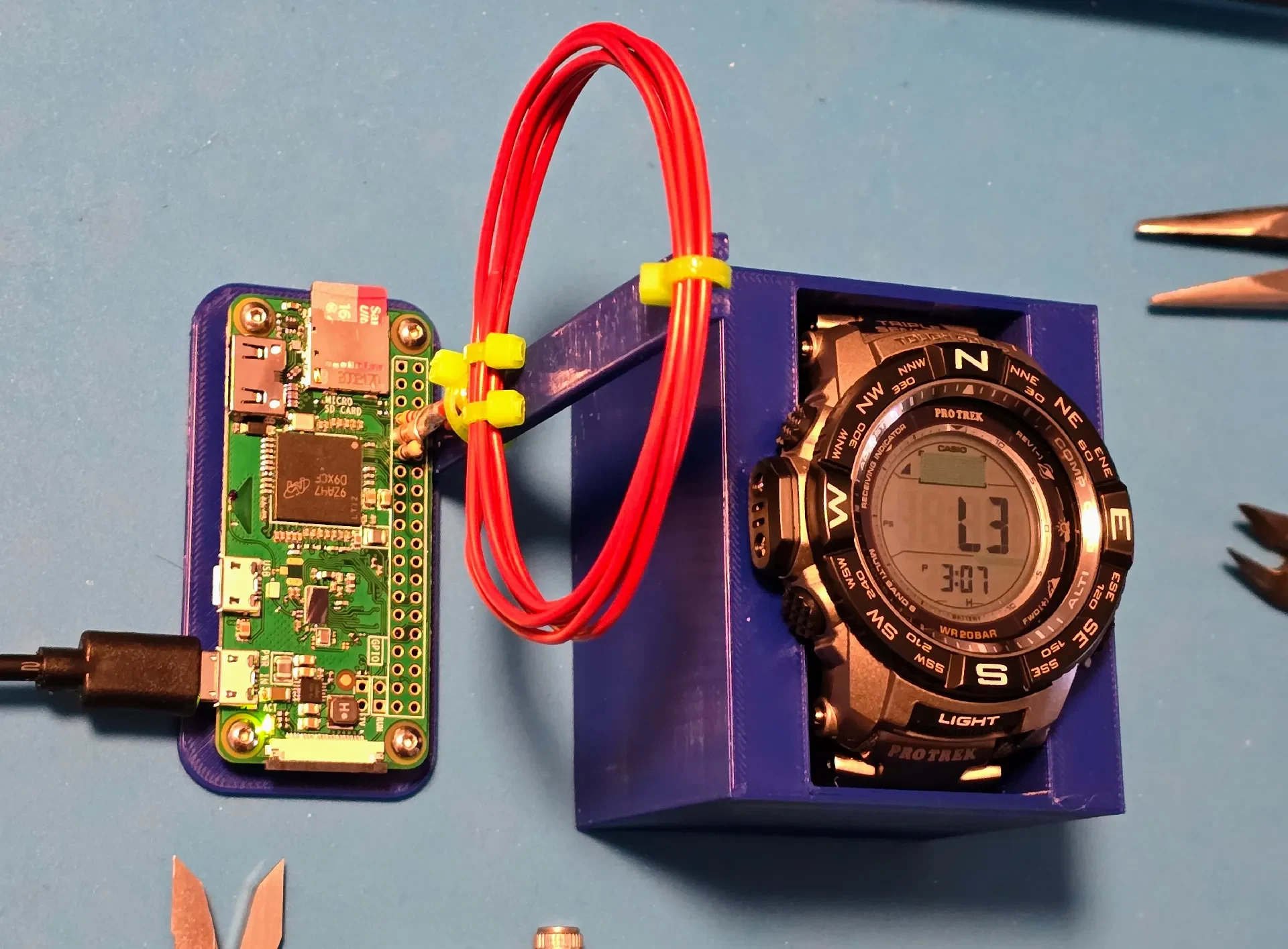

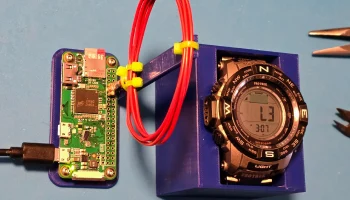

3D-печать держателя часов не требуется, наилучшая связь сигнала достигается, когда часы и соединительная петля расположены так, как показано на рисунке, так, чтобы верхняя часть часов располагалась вдоль линии, идущей от центральной оси соединительной петли. L3 с
