Отображение мяча для пинг-понга

Это файлы, которые я использовал для создания изображения мячика для пинг-понга! Это для более продвинутых производителей и предполагает наличие некоторых знаний, чтобы собрать все воедино, а также доступ к инструментам. Компания пытается упростить другие конструкции подобных дисплеев, используя большие детали, напечатанные на 3D-принтере для крепления рассеивателей, нестандартные печатные платы для обеспечения правильного расстояния и заднюю плоскость, вырезанную лазером для облегчения сборки.

Вещи, которые вам понадобятся:
20 печатных плат — я получил свою от плат JLCPCB 30 за 9,30 доллара.
128 светодиодов 5050 SMD, использующих стандартный формат данных. Я использовал SK6812, потому что мне нужен был настоящий белый цвет. Я купил 1000 из них за 80 долларов на eBay, то есть потратил на этот проект около 10 долларов. Я бы посоветовал купить что-нибудь дополнительно.
128 шариков для пинг-понга (или пива) диаметром 38 мм. Я купил пластик, чтобы они не были такими легковоспламеняющимися, как настоящие мячики для пинг-понга. Почитайте отзывы — если все жалуются, что они плохо отскакивают, значит, о��и идеально подходят для этого! (eBay, 15 долларов США)
40 винтов с шестигранной головкой M3x4 (~ 5 долларов США)
Проволока
Arduino Uno (или микроконтроллер на выбор)
Модуль RTC, если необходимо — у меня был старый Adafruit D1307 — 8 долларов.
Блок питания 5В 10А (Алитове, Amazon, 20 долларов США)
Я использовал около 3 кг нити — ~ 60 долларов.
Акриловый лист 36 x 24 дюйма — ~ 10 долларов.

Итого около 80 долларов за оборудование и 85 долларов за материалы примерно за 165 долларов.

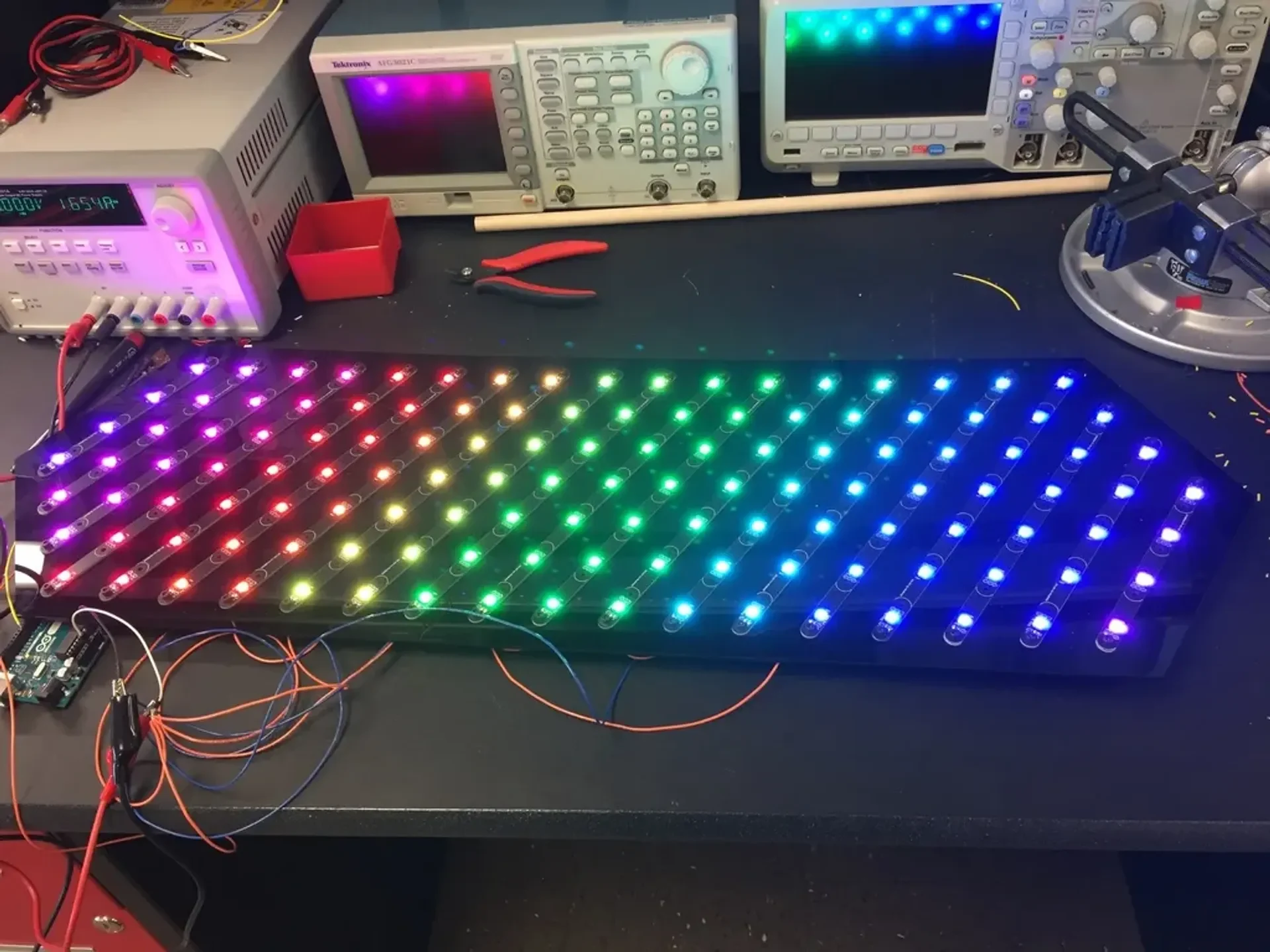

печатные платы

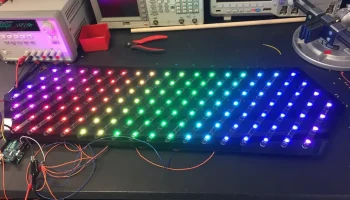

Общая идея должна быть ясна из фотографий. Соберите печатные платы (возможно, имеет смысл заплатить JLCPCB, чтобы она сделала это за вас), установите их, подключите!

Некоторые советы по сборке:

Проверьте каждую полоску светодиодов перед установкой ее на плату.
Заземляющий вывод светодиодов паять сложнее всего — если он плохой, после светодиода с плохим заземлением вы увидите мусорные данные.
Вы можете разрезать печатные платы по линиям, чтобы сделать их короче для более коротких диагоналей — я использовал ленточную пилу, но копировальная пила тоже подойдет.
Питание подведено в 5 группах по четыре полосы. Следует помнить о слишком большом токе в одном проводе.

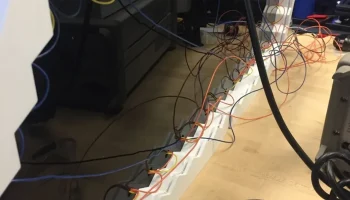

Провода сложены вдвое в некоторых (многих) отверстиях.

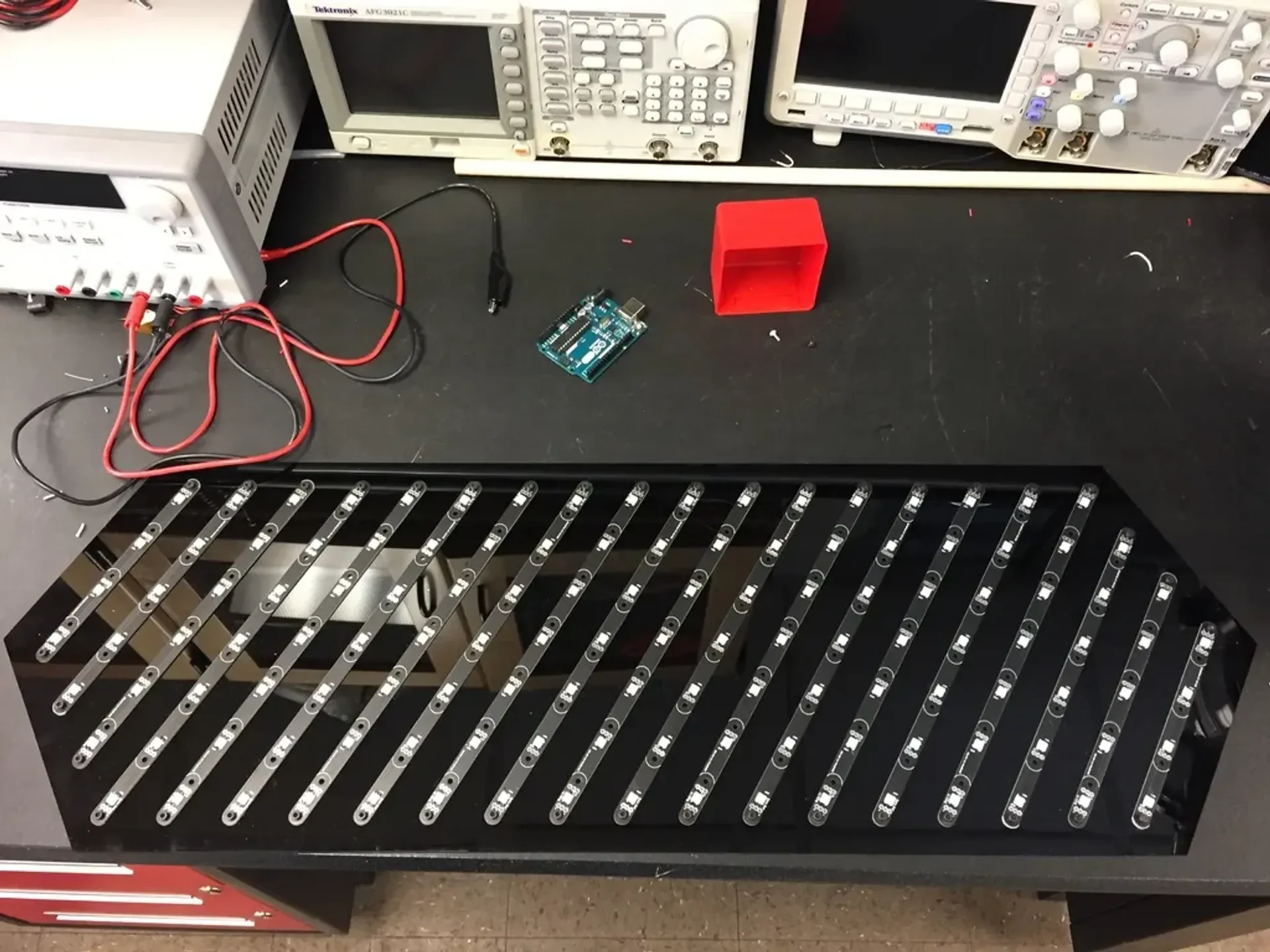

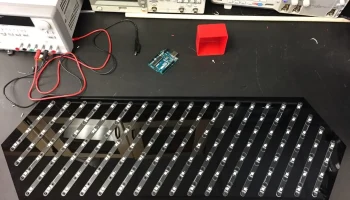

Установите печатные платы на объединительную плату перед подключением проводов.

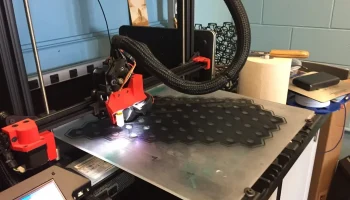

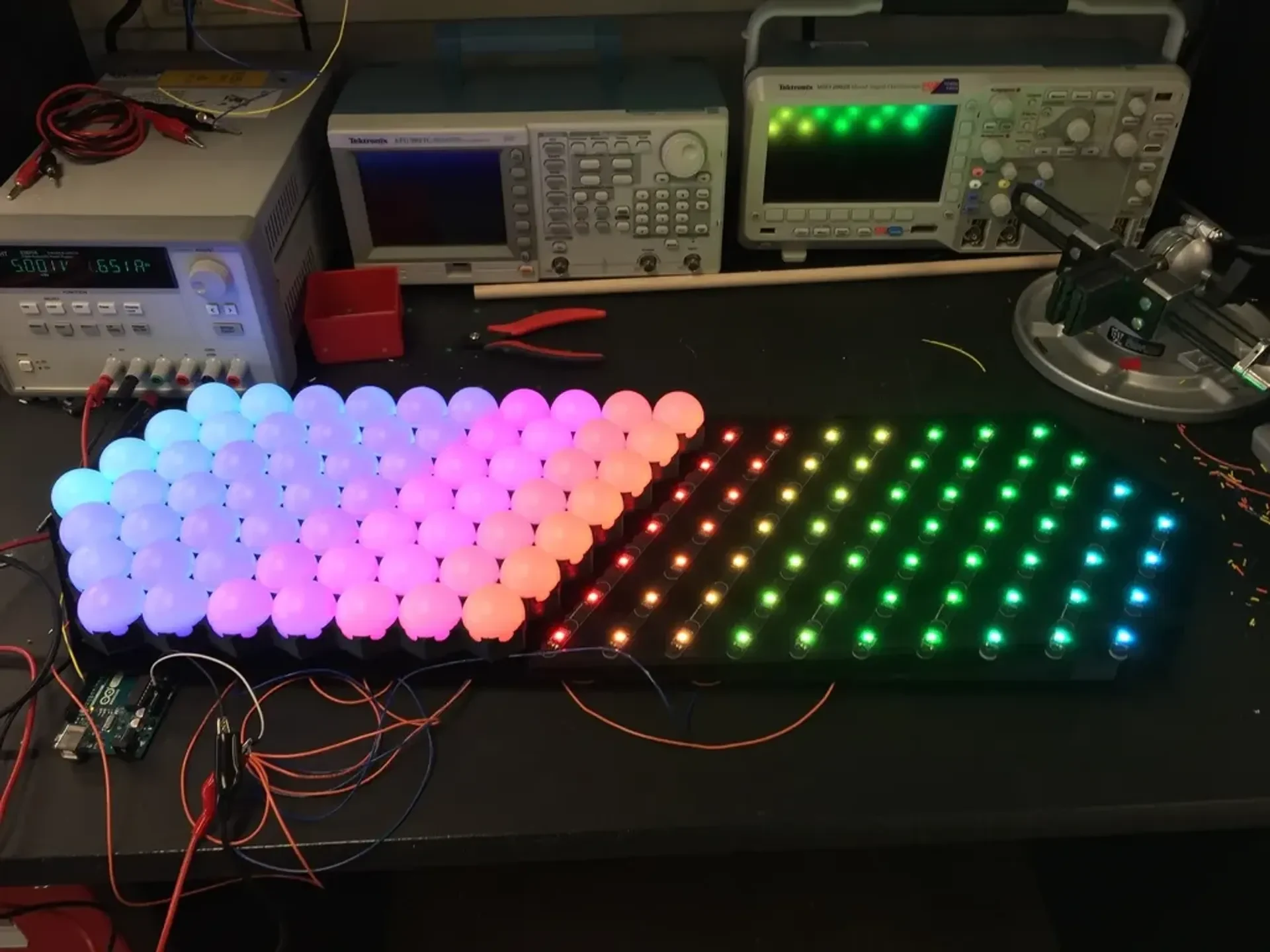

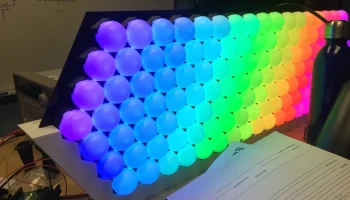

Панель диффузора

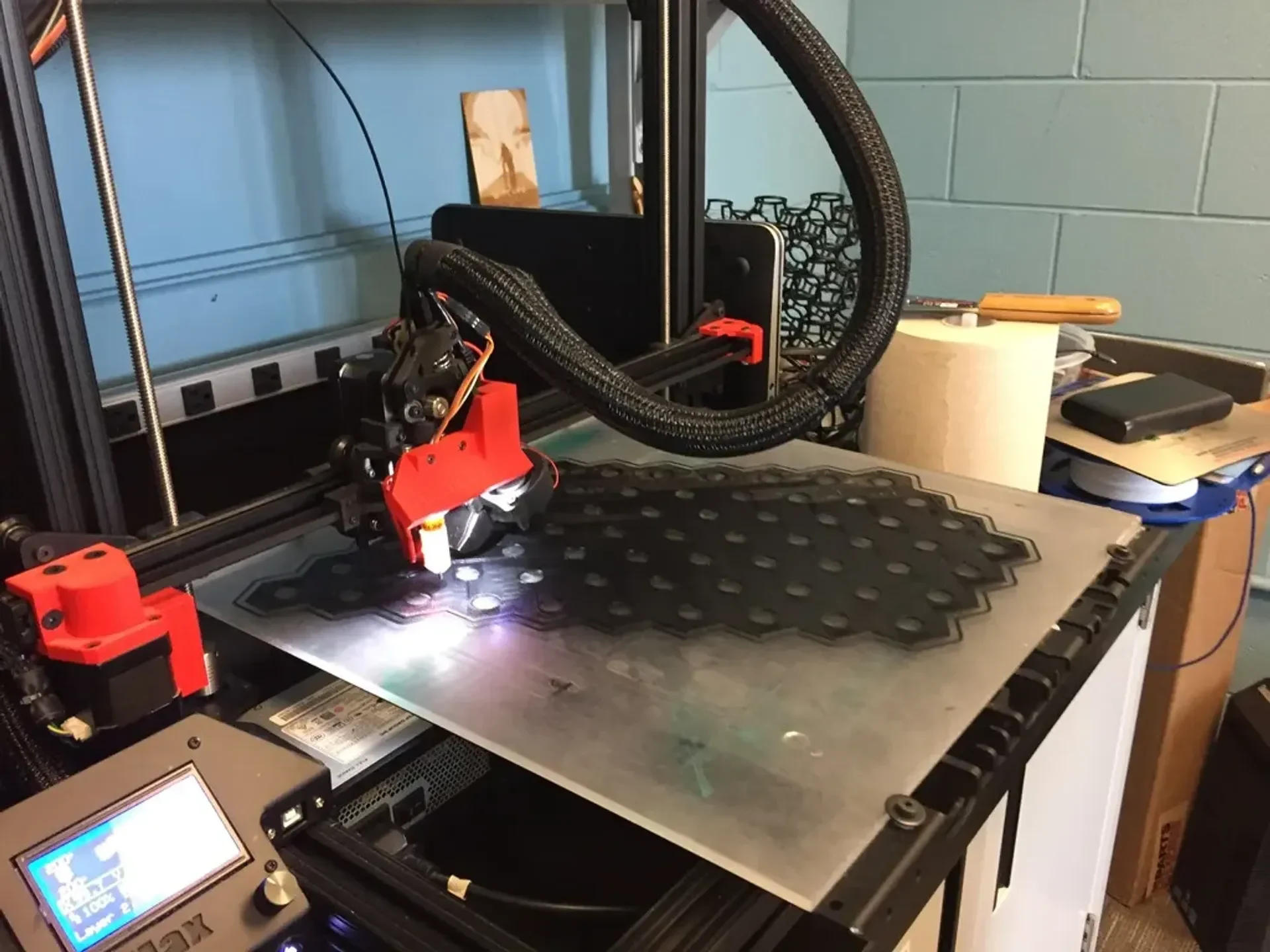

Печатайте с любыми настройками. Шероховатость подойдет.

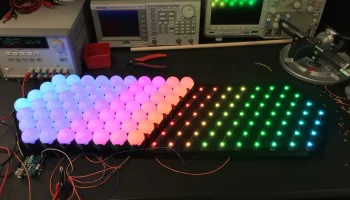

Вставьте все шарики перед тем, как их разрезать — так они сохранят давление.
У каждого шара есть шов — лучше всего держать его в стороне.
Острым канцелярским ножом вырежьте отверстие в нижней части каждого шарика.
Если их разрезать, на них легко появятся вмятины — будьте с ними осторожны.

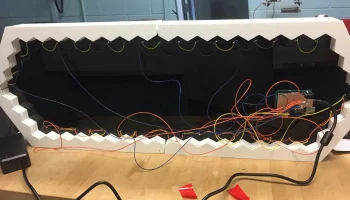

Рамка

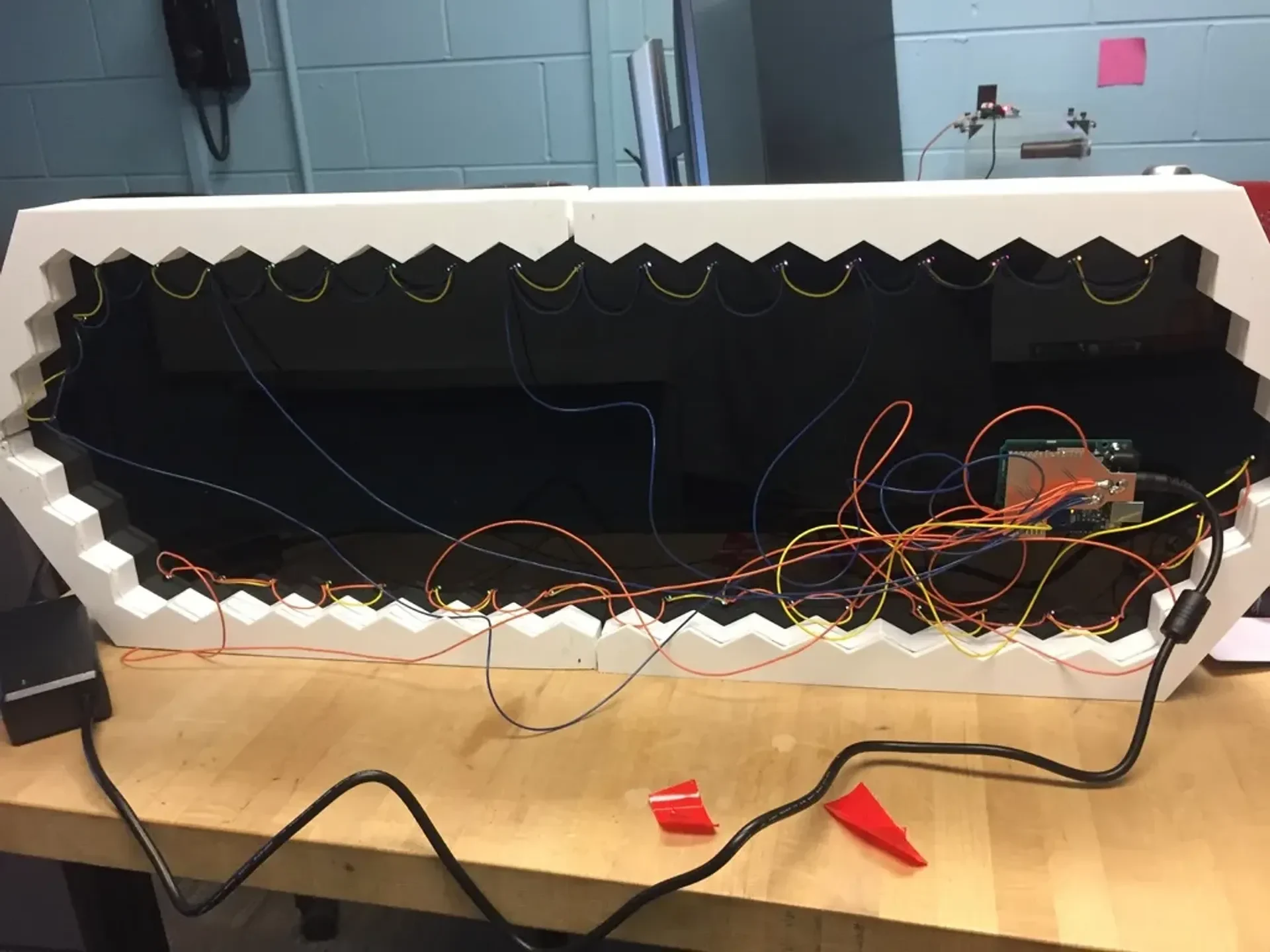

Я распечатал рамку из четырех частей, две из них зеркально отразил. Мне э��о не нравится — думаю, замена деревом выглядела бы намного лучше. Помните о деформации углов.

Электроника

У меня есть несколько Unos, поэтому я просто использовал то, что было под рукой — ESP32 или что-то в этом роде было бы очень хорошо для этого!

На данный момент у меня также есть старый RTC, опять же, более совершенный микроконтроллер устранит эту необходимость.

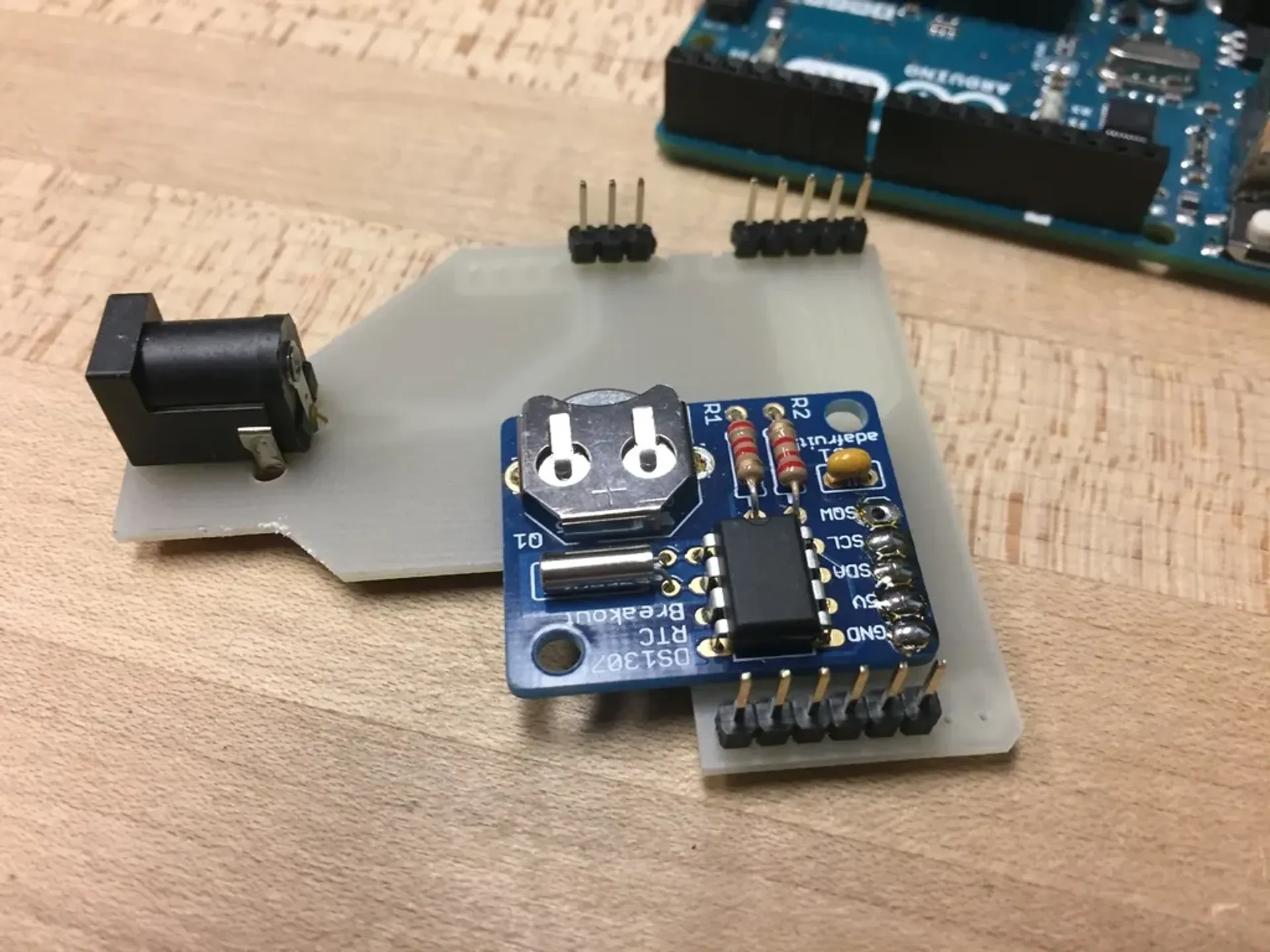

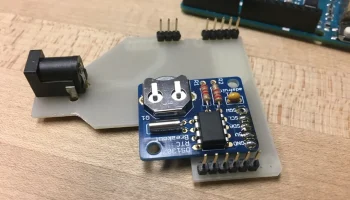

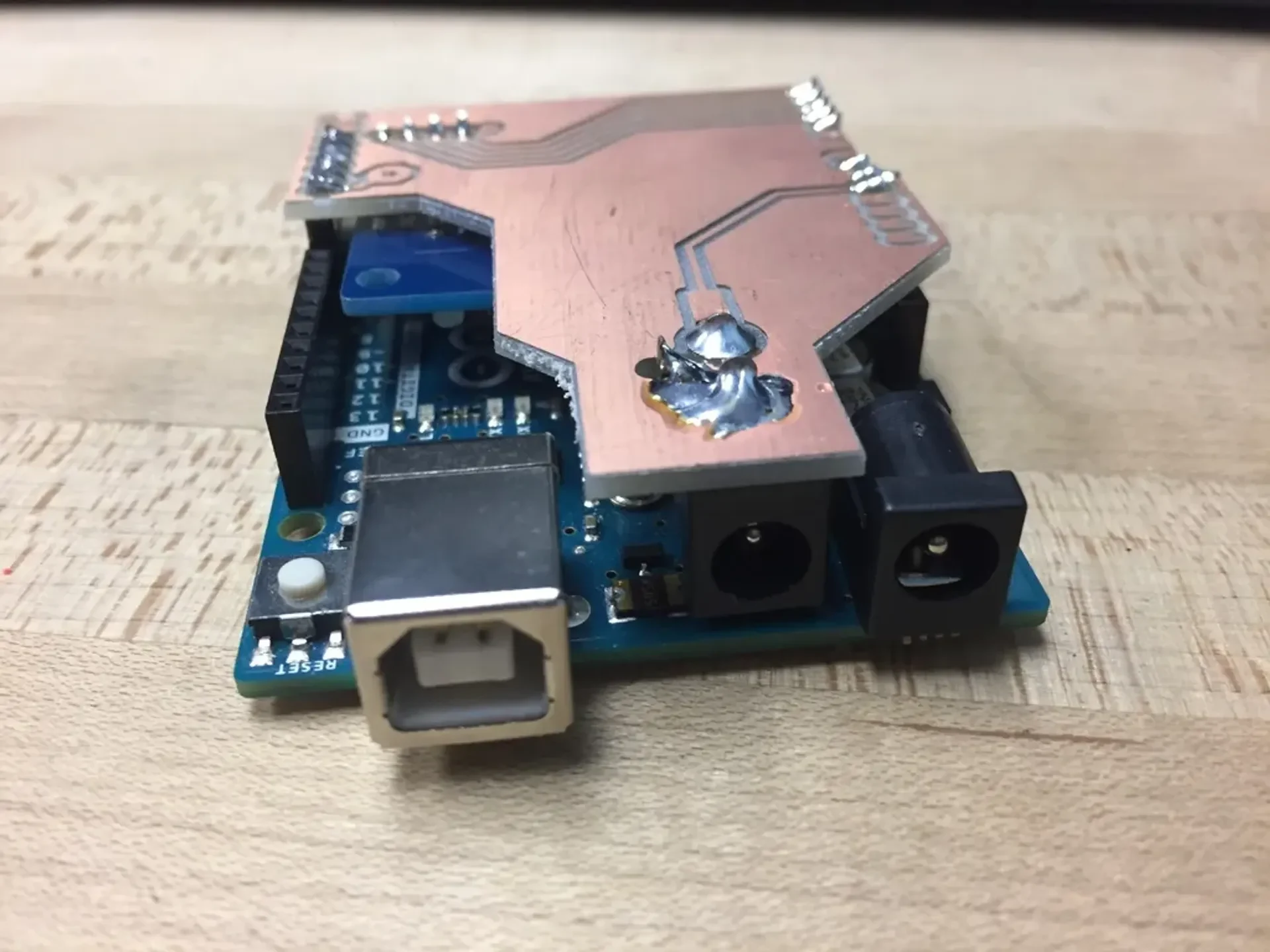

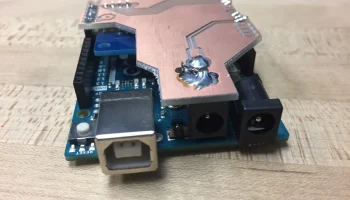

Блок питания постоянного тока поставляется с цилиндрической винтовой клеммой, которую вы можете использовать. Я сделал небольшую печатную плату, которая представляет собой частичный экран, который удерживает RTC и распределяет питание на светодиоды. Два домкрата для бочек располагаются рядом друг с другом для максимальной путаницы.

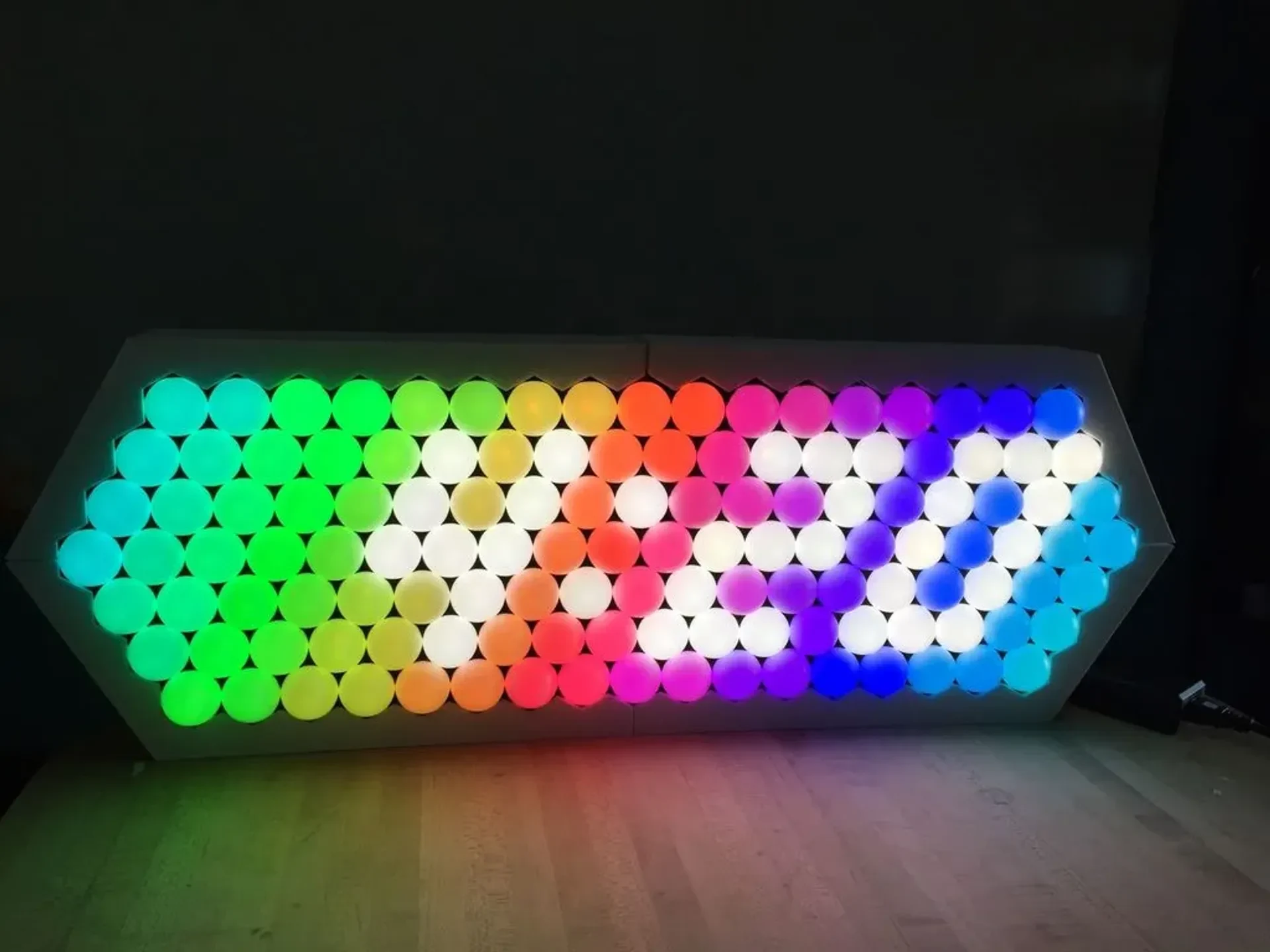

Код, который я загрузил, очень простой и не очень хороший. Он отображает время. Это более-менее прокомментировано. Я загружу лучший код, если когда-нибудь его напишу, но я бы предпочел, чтобы кто-нибудь сделал ремикс с хорошим кодом :p

Я использую VScode + PIO для загрузки, но думаю, что он будет работать с Arduino Studio.

Проблемы

Дайте мне знать, какие вопросы/проблемы/необходимую информацию я мог пропустить. Я помогу, где смогу.
