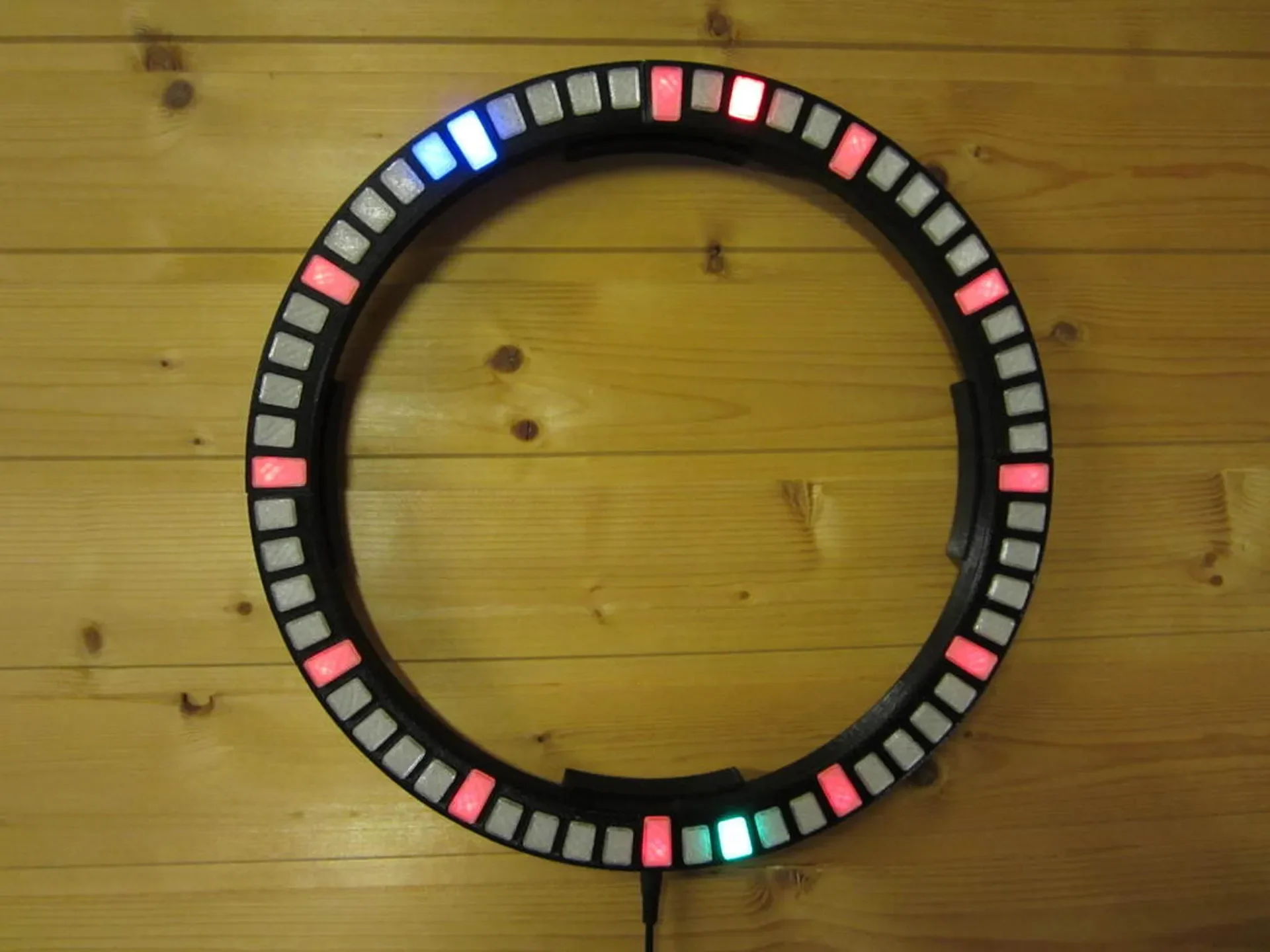

Круглые часы Neopixel (WS2812B)

круглые часы Neopixel
https://youtu.be/7\_WXX9sdJPA

необходимые печатные детали

(черный или другой «не прозрачный»)
4x топ
4x нижняя часть

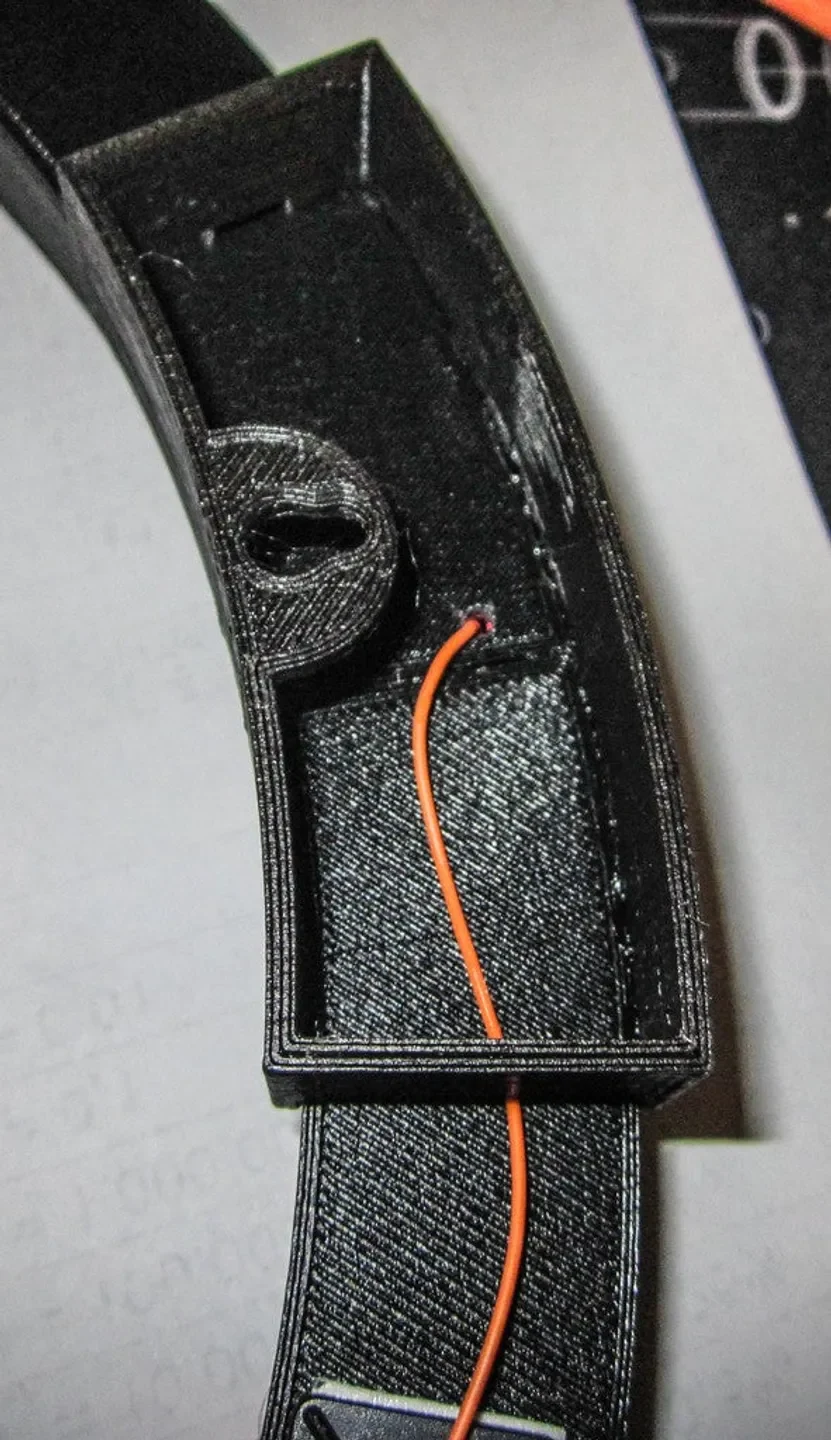

1x вешалка 12 часов
1x сторонник 6 часов
2x поддерживает 3+9 часов
1x фиксирующий клапан

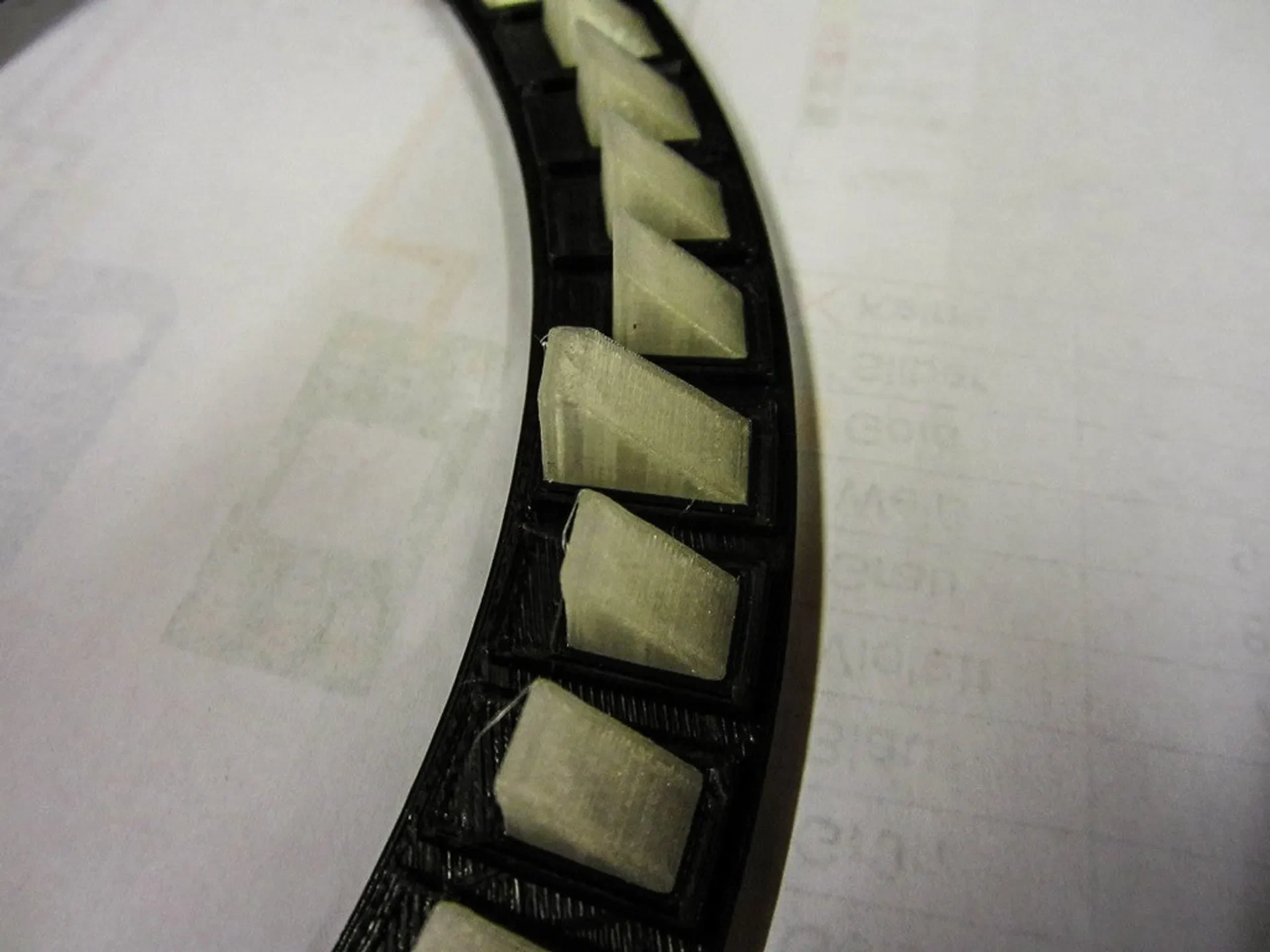

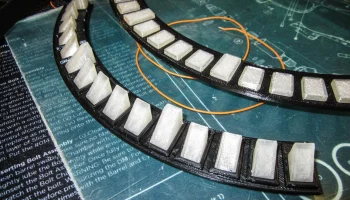

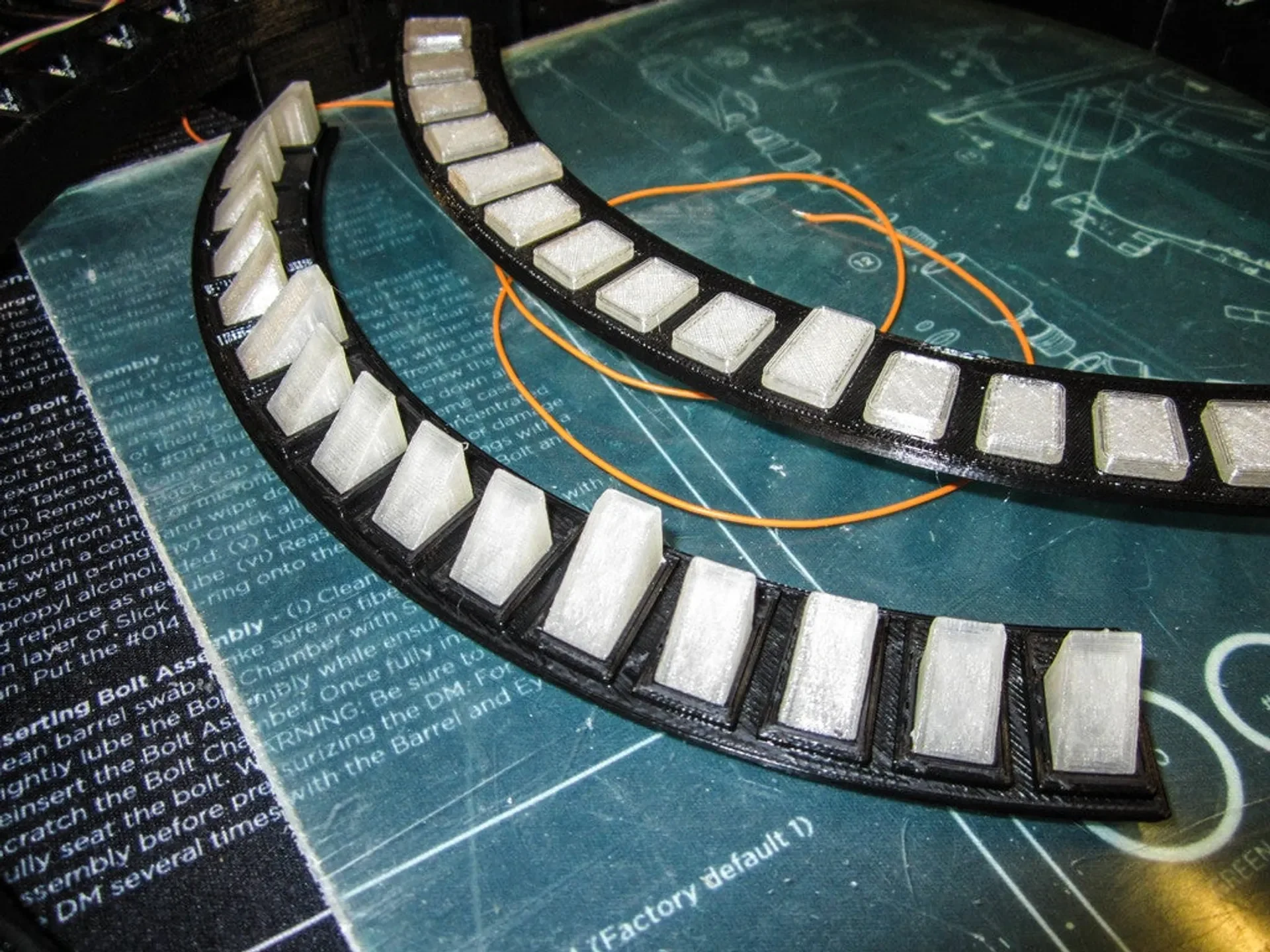

(прозрачный/прозрачный)
12-кратный размер линии
48x линия lk

необходимая электроника

1x 1 м светодиодная лента RGB WS2812b 60 светодиодов/метр
1x Ардуино Нано
1x DS3231 часы реального времени
1x источник питания 5 В
различные пряди 0,14 мм²
Розетка 2,1 х 5,5 мм
Клей универсальный (прозрачный)
ВАЖНО!!! никакого суперклея!!
Это приводит к появлению белых пятен рядом со склеенными участками.

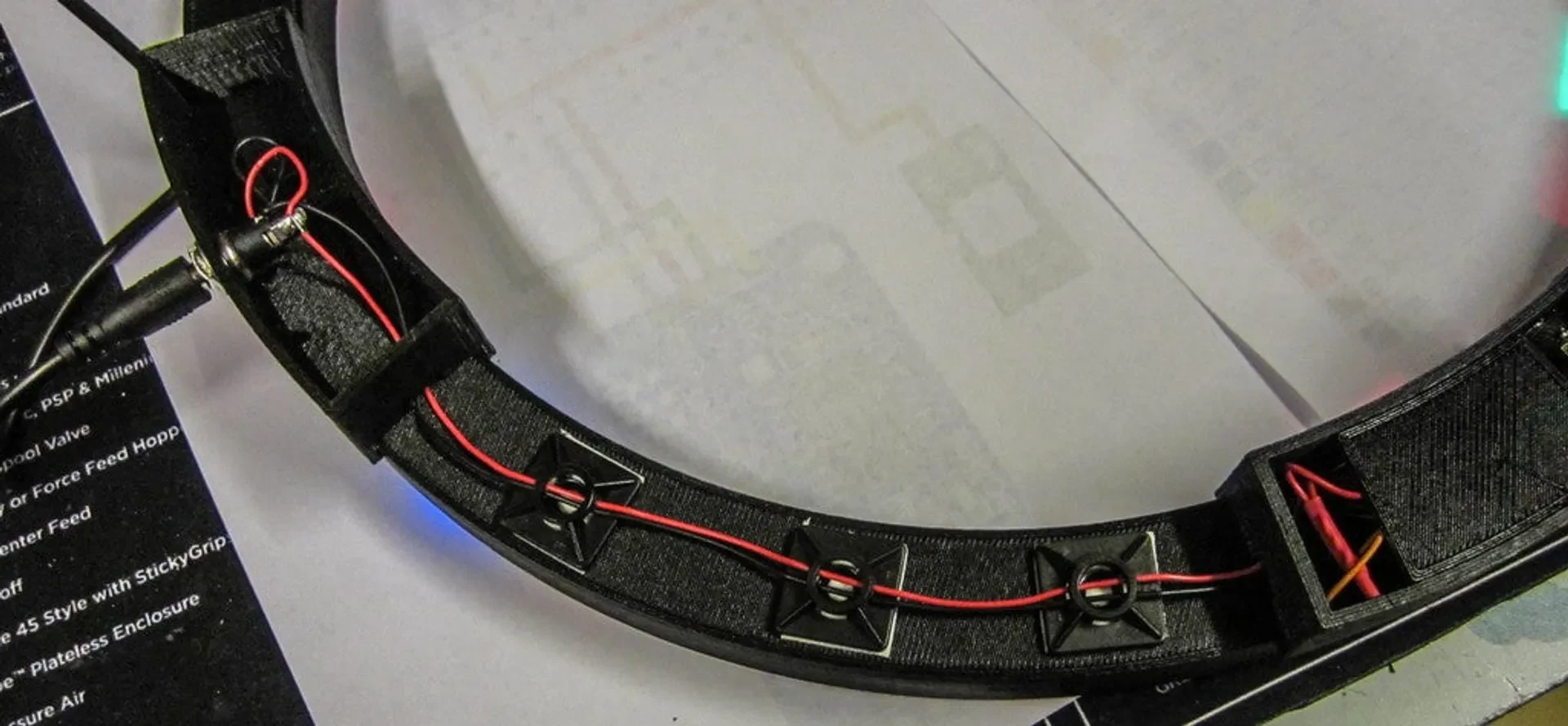

Клеевая основа 20х20 и кабельные стяжки

Программа
Я добавляю оригинальную программу Флориана, а также свою слегка измененную программу.
Орг. Программа синхронизирует время Arduino только раз в час.
Поскольку мой Arduino (дешевый из Китая) ошибается на 5 секунд в течение 60 секунд, время должно быть
сравнивать чаще. В моем случае каждые 10 секунд.

где я могу купить вещи?
(Цены на 7 июня 2019 г.)
WS2812b RGB светодиодная лента 60LED/метр

Amazon 1 миллион 17,90 евро «без стоимости доставки с Prime» https://tinyurl.com/y4qdt8m3
Алиэкспресс 1м 3,60 евро (5м за 18 евро) «без стоимости доставки» https://tinyurl.com/y3mejoad
Ардуино Нано
Banggood 1 штука 2,09 евро «без стоимости доставки» https://tinyurl.com/y6qpt8pz

Amazon 1 штука 4,99 евро «без стоимости доставки с Prime» https://tinyurl.com/y44ymetv
Часы реального времени DS3231

Amazon 5 штук 11,99 евро «без стоимости доставки с Prime» https://tinyurl.com/y2lha4d6
Блок питания 5В 2А (подойдет и 1А)

Amazon 1 штука 8,89 «без стоимости доставки с Prime» https://tinyurl.com/yxq2ukut
Прядь 0,14 мм²

Amazon 10 цветов 13,99 евро «без стоимости доставки с Prime» https://tinyurl.com/y3uua9qt
Розетка 2,1 х 5,5 мм

Amazon 10 штук 4,40 евро «без стоимости доставки» https://tinyurl.com/y4pu7luk
Клеевая основа 20х20 и кабельные стяжки

Amazon Ассортимент из 600 штук 10,99 евро «без стоимости доставки с Prime» https://tinyurl.com/yyyqffey

Я предполагаю, что у каждого есть компоненты часов
можно распечатать и собрать.
а так же программа попадает на Arduino Nano.
Но я думаю, есть несколько мелочей
возможно, стоит присмотреться немного подробнее.

Чтобы последовательный монитор мог работать с программным обеспечением Arduino, он должен
скорость передачи данных можно изменить со «стандартного 9600» на 115200.
Это не учитывается.

Команды для установки часов

b, за которым следует число от 0 до 255, устанавливает яркость светодиодов указателя.
Пример: б200
m, за которым следует 0-255, регулир��ет яркость часовых маркеров.
Пример: м15
f (строчная буква) отключает плавное изменение/затухание секундной стрелки
F (ПРОПИСНЫЕ) включает плавное изменение/затухание секундной стрелки.
t, за которым следуют дата и время, устанавливает часы в Arduino на соответствующее значение.
Год#Месяц#День#Час#Минута#Секунда (здесь с ромбом между значениями)
Пример: t2019#06#09#23#45#30 (вместо ромба также можно использовать звезду)
s (строчный регистр) считывает время, хранящееся в часах реального времени и часах.
продолжает это делать.
S (ВЕРХНИЙ РЕГИСТР) сохраняет время, ранее установленное с помощью «t» в часах реального времени.

Созданные здесь часы представляют собой усовершенствованную версию часов NeoPixel от
Флориан Кнодт в видео на своем канале YT
представил.
Видео -> https://tinyurl.com/yyruvsg4
Он управляет каналом YT «BitBastelei», на который стоит подписаться.
https://www.youtube.com/user/adlerweb
… а еще у него есть сайт
www.adlerweb.info

На этом этапе теплое приветствие и большое спасибо!
