Обновление трехосного кварцевого механизма

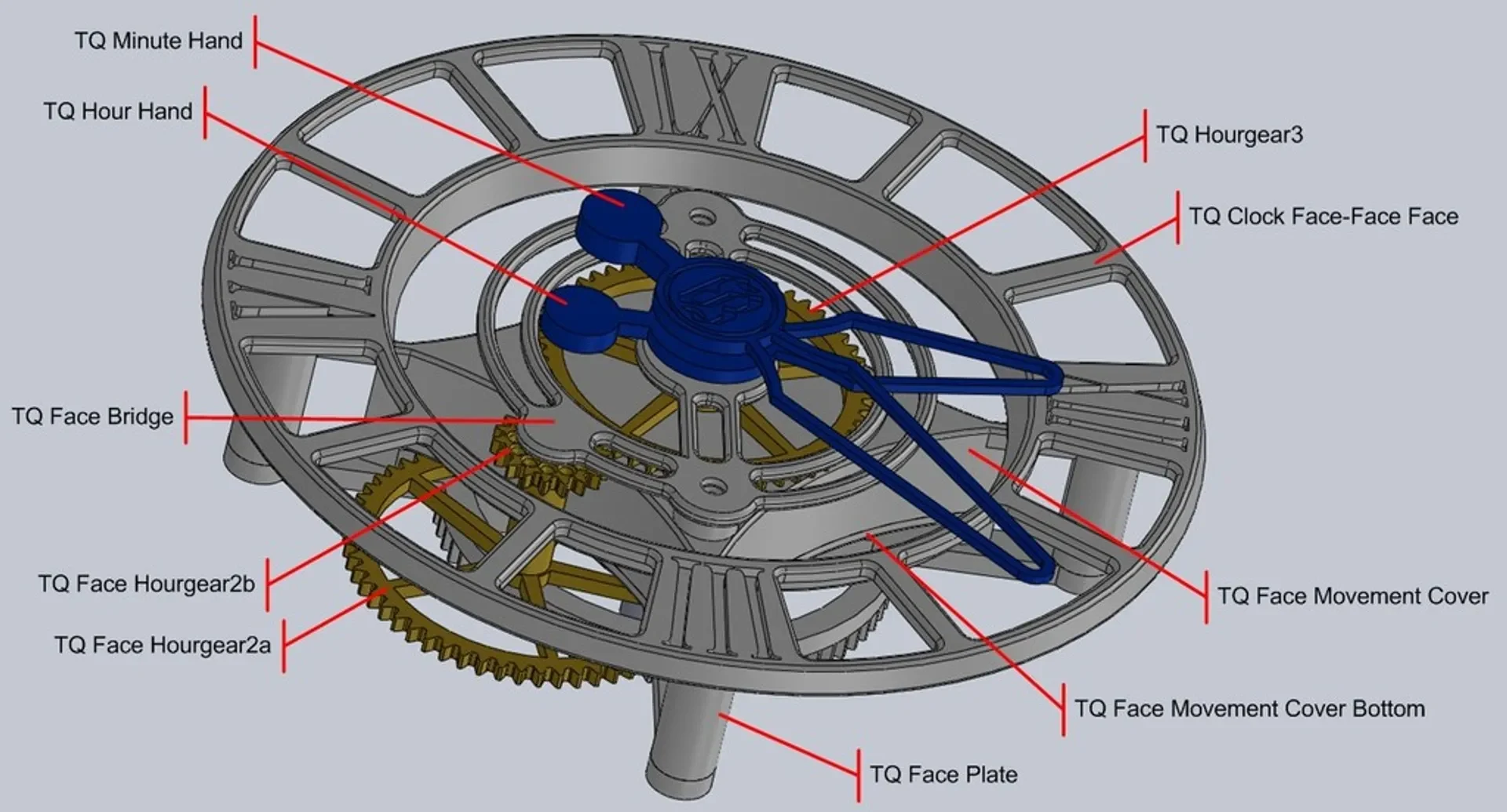

Это обновление моего ремикса оригинального дизайна A26, основанного на трехосном часовом механизме Astronomia. Его можно использовать для замены циферблата часов на стрелки, приводимые в движение недорогим кварцевым механизмом.

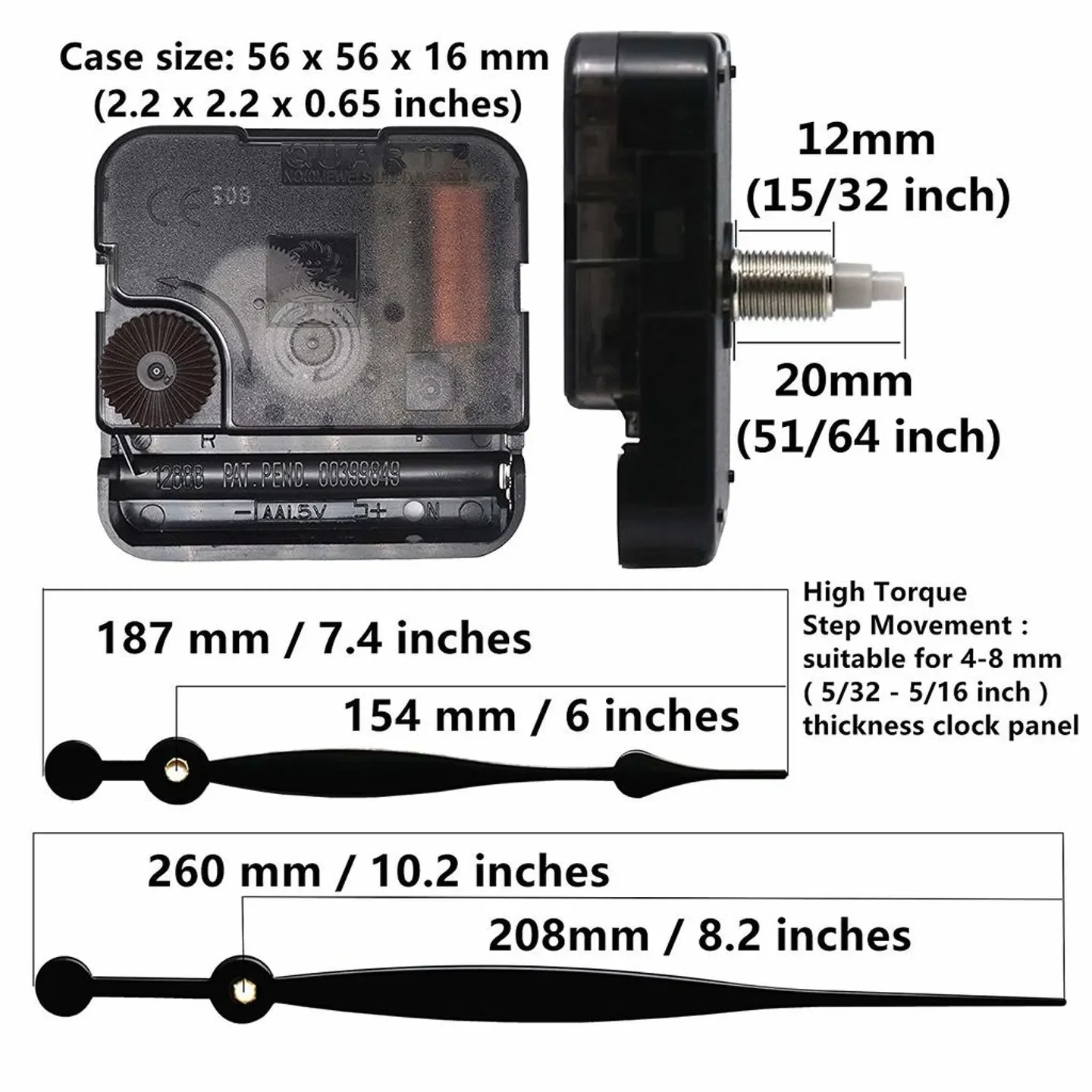

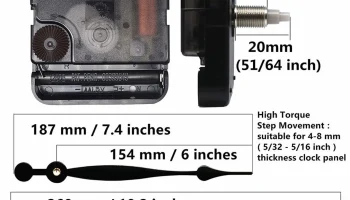

Этот мод заменяет механические стрелки часов кварцев��м механизмом. В этом видео https://www.youtube.com/watch?v=5LdkkPj9Khw показано, как перевозчик приводится в движение грузом, и примерно через 25 секунд я убираю груз, а руки продолжают приводиться в движение кварцевым механизмом.

21.02.21
К вашему сведению: чтобы быть в курсе того, что я делаю, я завел страницу в Instagram @mcmaven.pdx, где публикую некоторые из своих 3D-печатных и других проектов, которые я не публиковал здесь.

Обзор триаксиальных марок:

Мой оригинальный ремикс Triaxis Tourbillon основан на весе, а STL представляют собой версии конструкции A26, которую я модифицировал, добавив шарикоподшипники и некоторые другие функции. Учитывая пластиковые детали спускового механизма, ремикс никогда не предназначался для поддержания точного времени, к тому же он очень неэффективен, поэтому из-за веса он работает только пару часов. Поэтому это не практичные часы. Я разработал это «обновление трехосного кварцевого механизма», чтобы заменить циферблат часов в ремиксе, чтобы его можно было использовать для отображения правильного времени, когда он висит на стене.

Вес в ремиксе Triaxis Tourbillon сложно накручивать, поэтому, чтобы облегчить анимацию, я разработал Motorized Astronomia. Создавая «Моторизованную астрономию», я фактически начал с чистого листа. Все части были переработаны без намерения быть совместимыми с моим оригинальным ремиксом.

jdirgo сделал несколько замечательных вещей со своей версией Motorized Astronomia (https://www.thingiverse.com/make:892383). Адаптация стрелок ремикса с зубчатым приводом к моторизованной версии и изготовление балансового колеса из углеродного волокна, позволяющего ему двигаться с точной скоростью.

Надеемся, эта информация поможет вам узнать, какой дизайн скачать.

04.08.2019

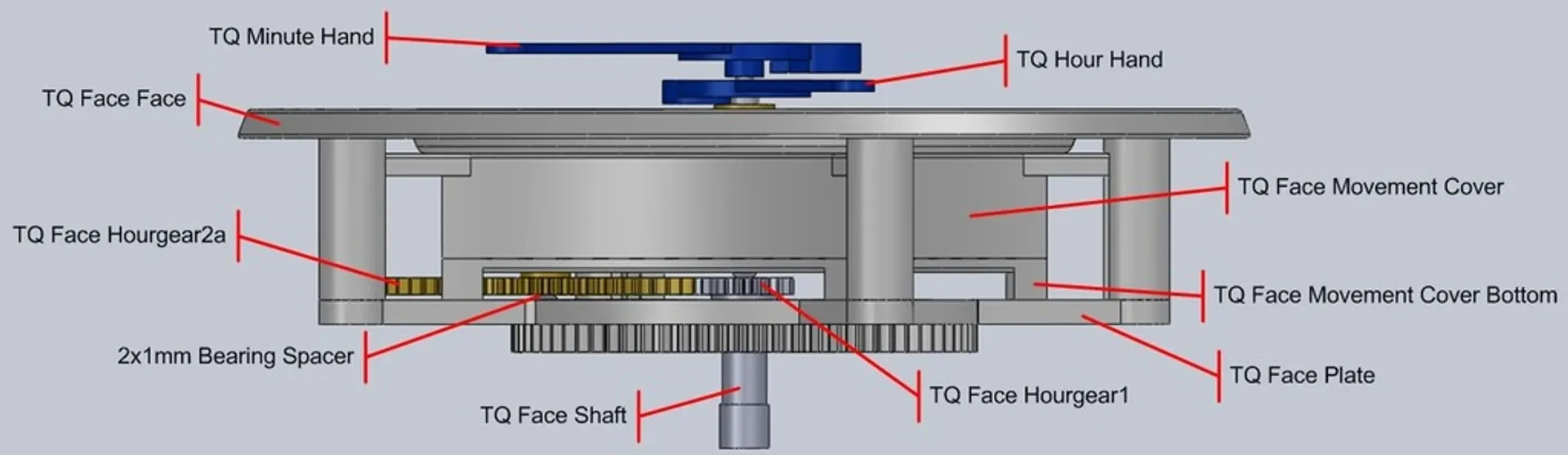

Опубликован отсутствующий файл TQ_Face_Hourgear1_shaft.STL и обновленная документация, отражающая изменение на вал длиной 48 мм и длиной 2 мм вместо двух валов длиной 15 мм.

Идея создать версию, в которой использовался бы кварцевый механизм, принадлежала Ружичку. Его прототип можно увидеть по ссылке https://youtu.be/wt\_mqIPkCwM. Я взял его идею и внес несколько изменений.

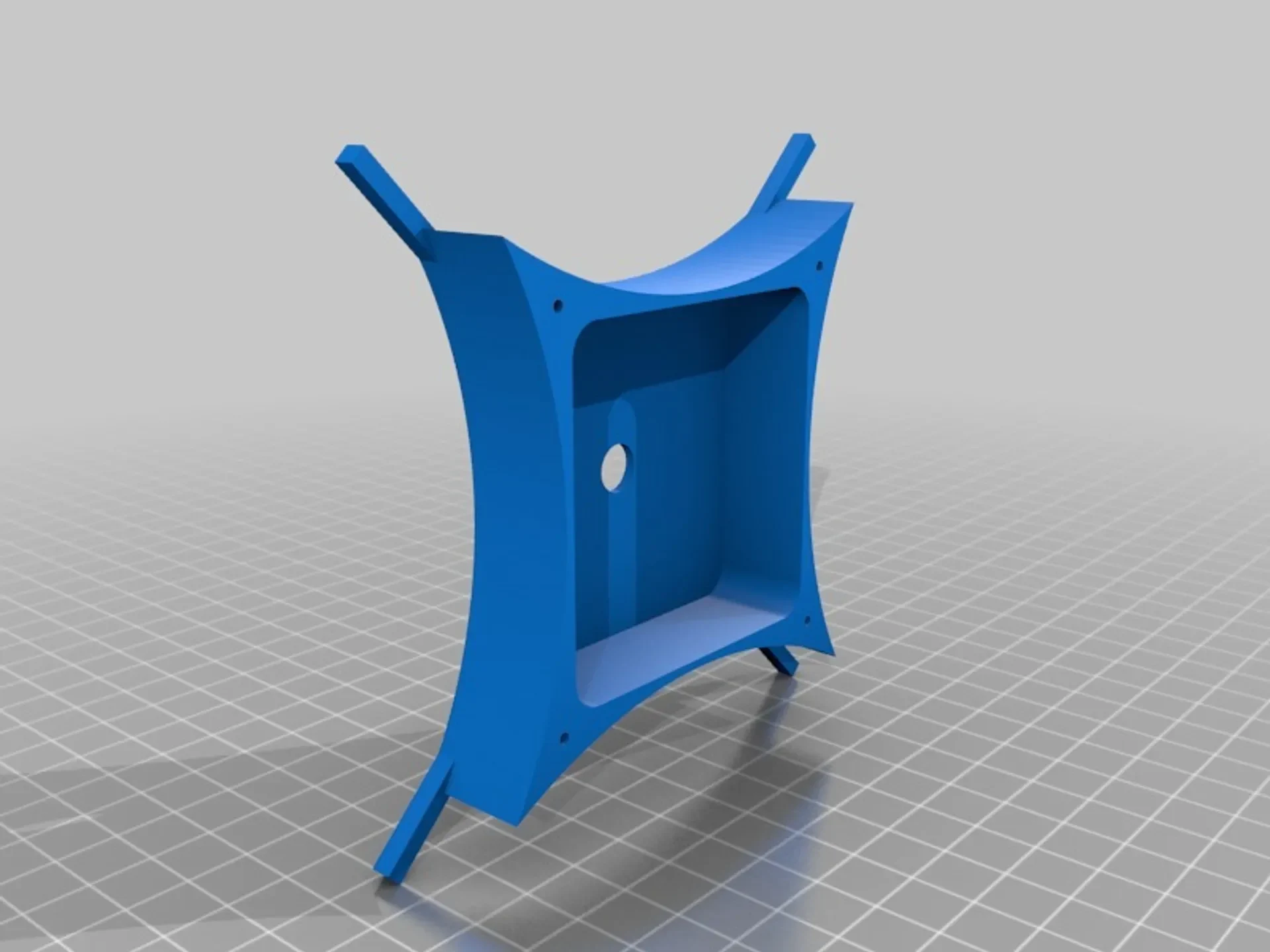

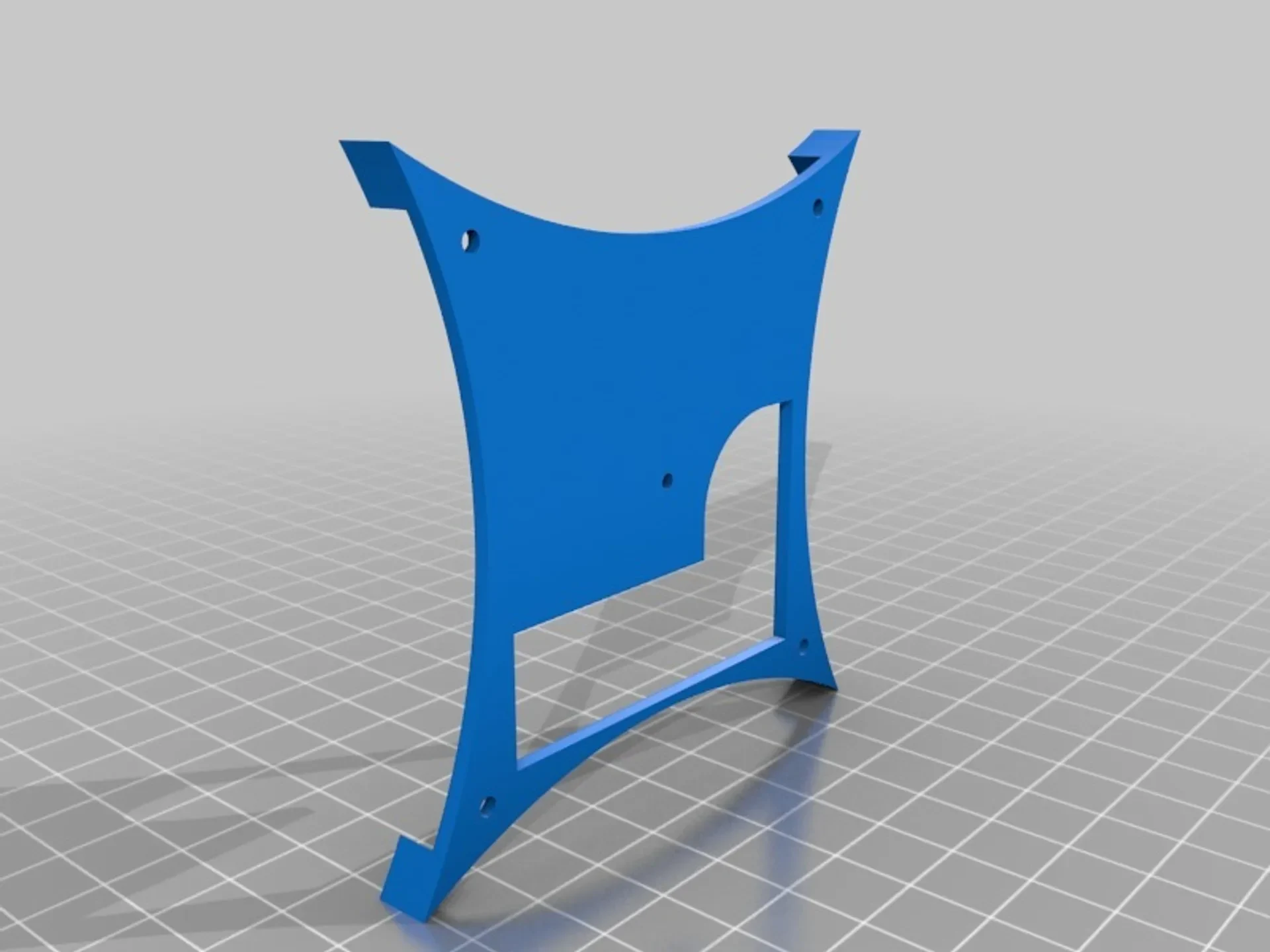

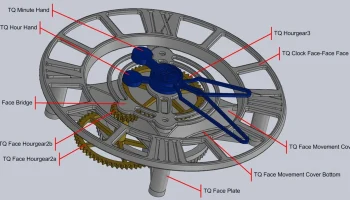

— Добавлен футляр для скрытия кварцевого механизма.

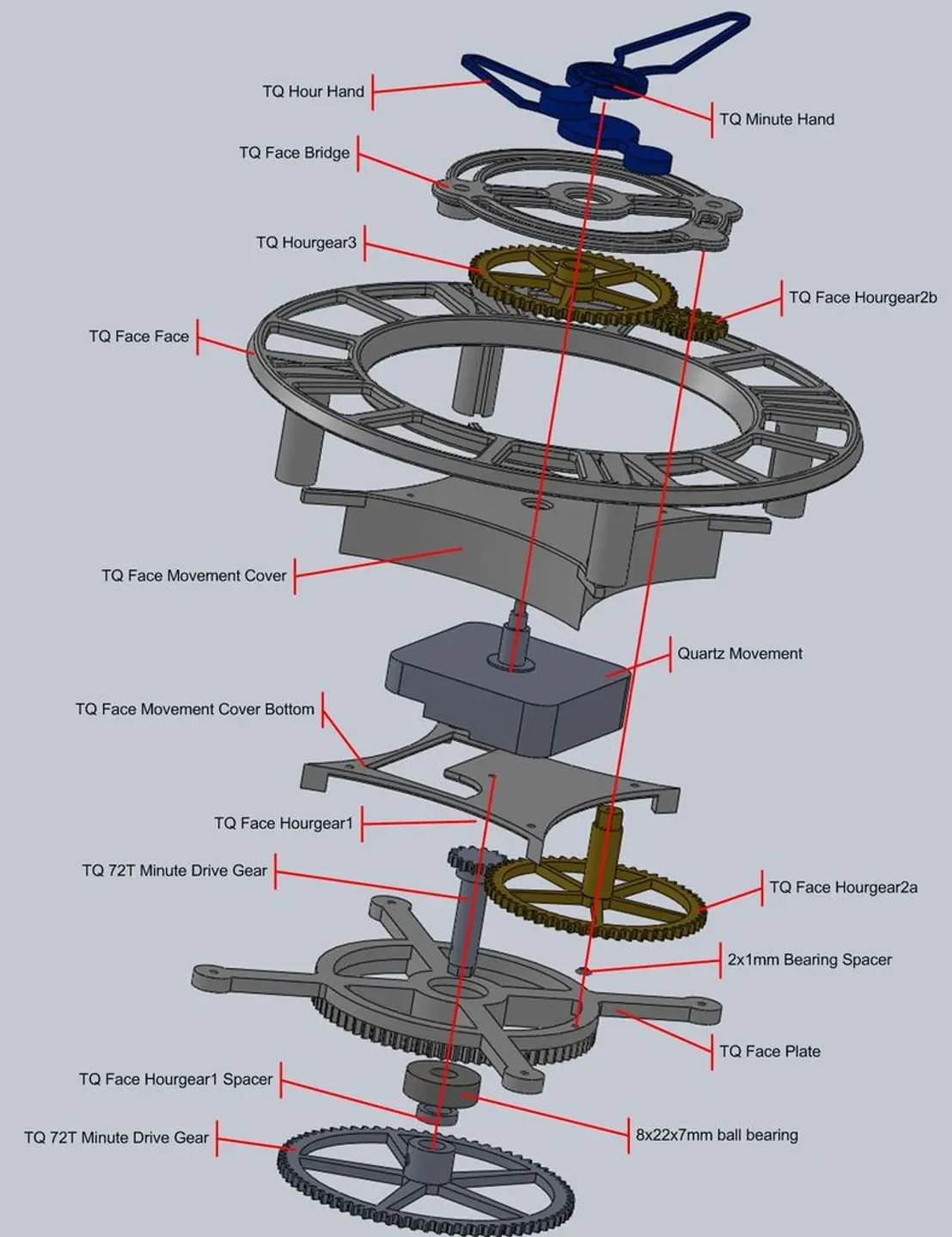

— Перенесли механизм, который приводит минутную стрелку в переднюю часть механизма, чтобы имитировать движение минутной стрелки за счет вращения водила.
— Изготовлен больший противовес, чтобы компенсировать дополнительный вес кварцевого механизма и его батареи.

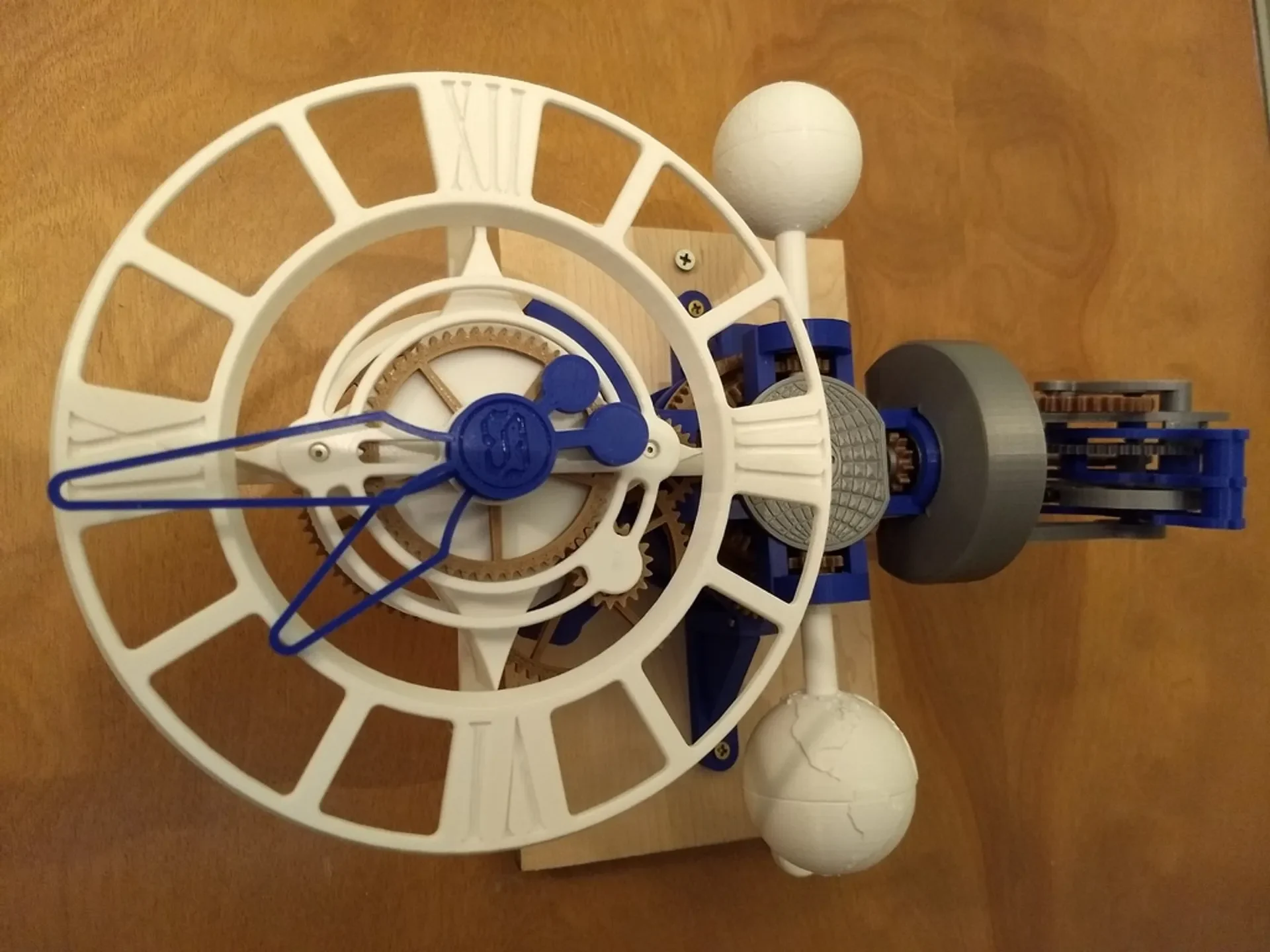

Теперь, если вы повесите часы на стену, они действительно будут показывать правильное время. Чтобы протестировать турбийон, просто зацепите грузик.
