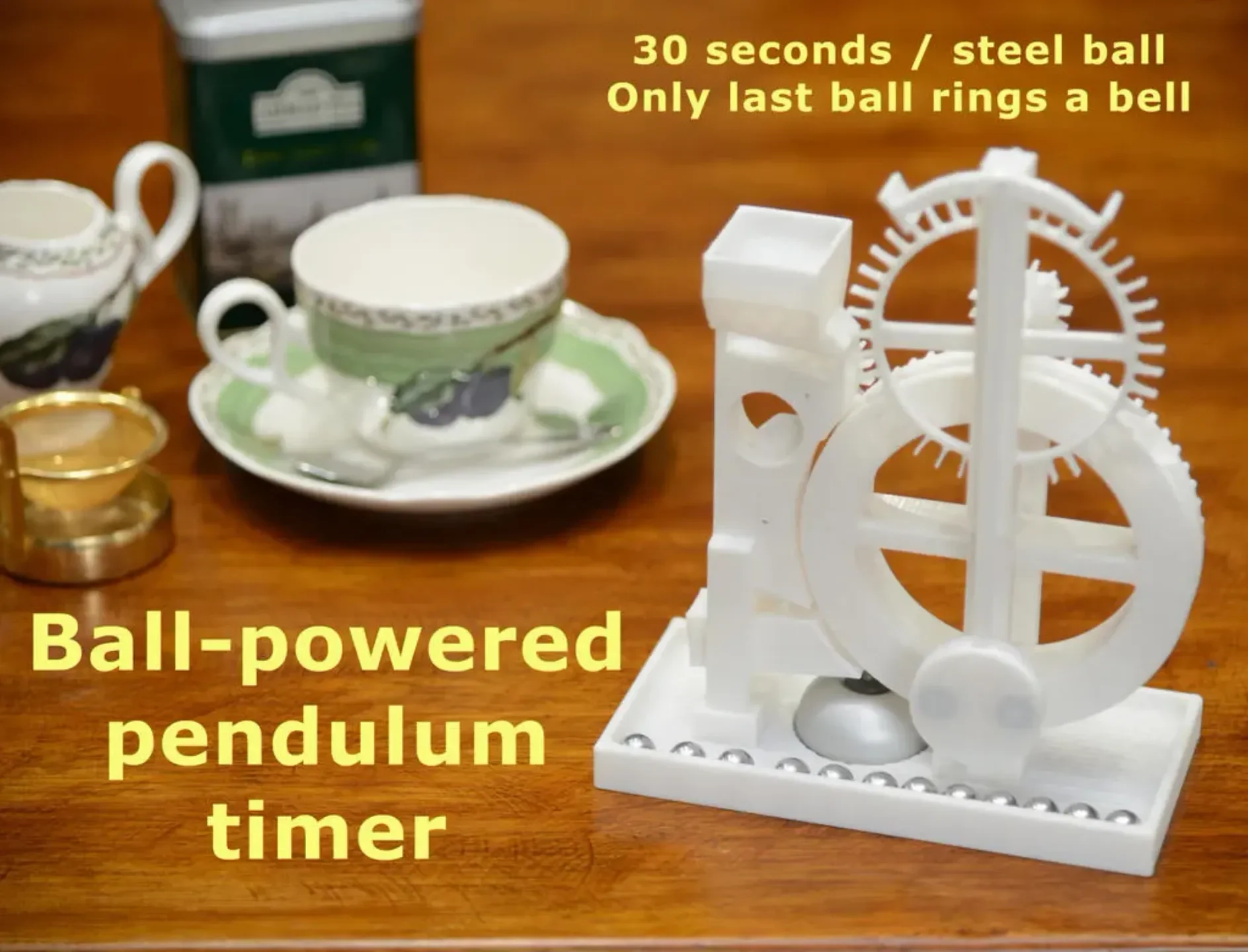

Маятниковый таймер с шариковым приводом

Продолжительность этого таймера можно установить по количеству стальных шаров, 30 секунд на шар. Только последний шар звонит в колокол, а остальные просто выбрасываются.

Вам также нужно

Стальные шарики (11-12мм)
Стальной вал (1,5 мм или около того)
Белл
два винта (М2 — М2,5)
смазка

Инструменты:

Сверло (два диаметра, в зависимости от диаметра вала)
клей или паяльник
нож для настройки формы спускового механизма
молоток, чтобы вставить вал в плотно прилегающие отверстия
метчик для отверстий под винты маятникового груза (я использовал метчик М2,5 и винт)

Внимание: вес одного стального шарика (11 мм, около 5 г) очень мал, и для правильной работы таймера требуется тщательная настройка. Все отверстия для осей — это всего лишь направляющие и их нужно сверлить. Некоторые детали требуют постобработки, например, поддоны спуска должны быть выточены.

Видео
Руководство по сборке

Щелкните правой кнопкой мыши, чтобы просмотреть оригинальные увеличенные изображения, или загрузите руководство в формате PDF.

Если у вас возникли трудности с чтением текста, щелкните правой кнопкой мыши по изображению, чтобы отобразить исходное изображение большого размера, или загрузите руководство.pdf.

Ме��анический 7-сегментный индикатор на
https://www.thingiverse.com/thing:4676614
