Универсальный механический 7-сегментный дисплей

Примечание: выпущена улучшенная однозначная единица измерения. Количество деталей значительно уменьшено. В нем не используются резиновые ленты, и для его движения требуется очень небольшая сила. https://www.thingiverse.com/thing:5066794

Резюме

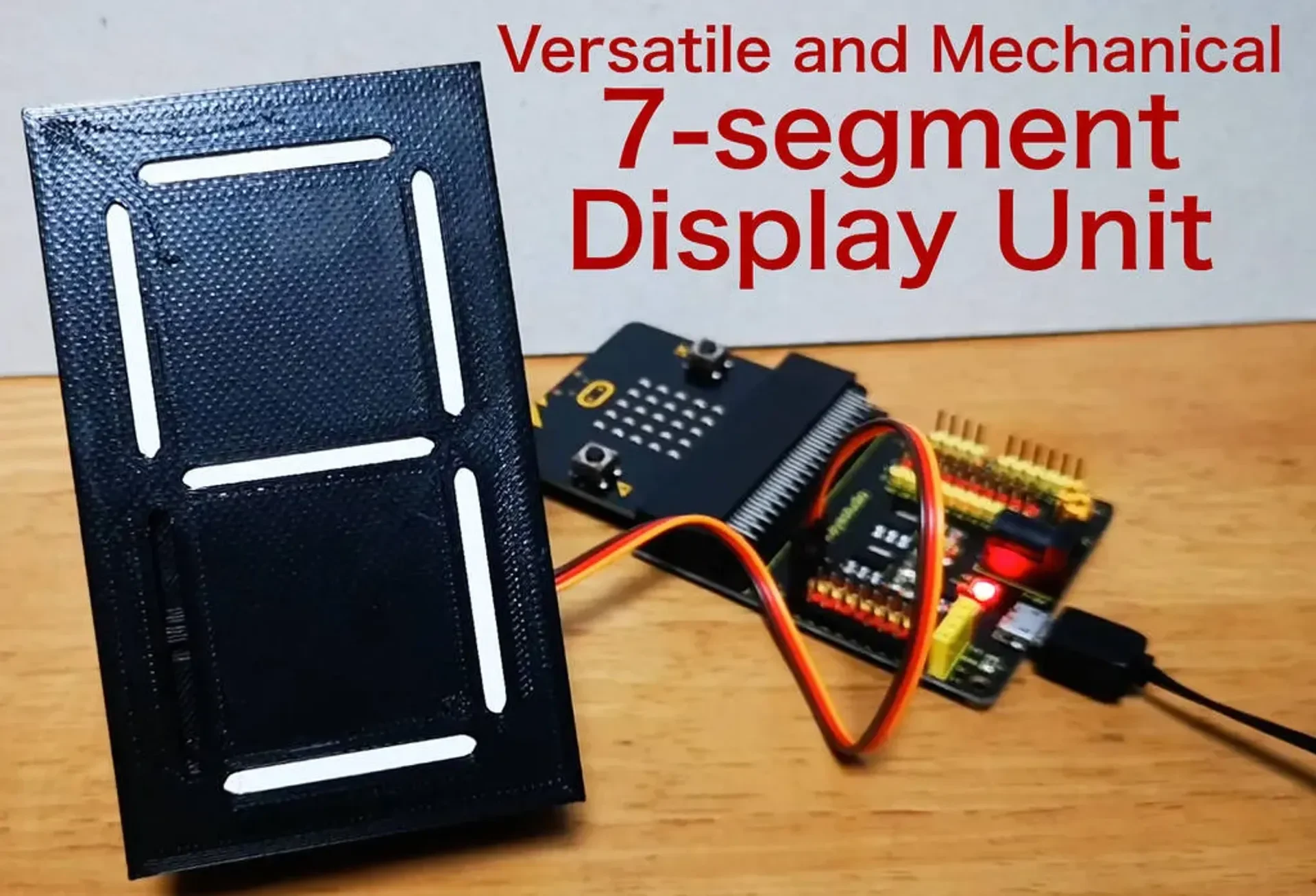

Единый механический 7-сегментный дисплей, управляемый небольшим сервоприводом.
Это устройство можно использовать исключительно в качестве кухонного таймера, игральных костей, одноразрядных часов и т. д.
Вы можете сделать цифровые часы, табло, счетчик и т. д., если сделаете два или более.
Пре��усмотрены две версии. В одном цифры расположены в порядке возрастания, а другой оптимизирован. Последний имеет специальный порядок (1 7 4 5 6 0 8 9 3 2) для уменьшения нагрузки на сервопривод с меньшим переключением сегментов между соседними цифрами.

Спецификация

Общий размер: 10 см (В) x 6 см (Ш)
Размер цифр: 8 см х 4 см (площадь по центру сегментов)

Вам нужны дополнительные детали следующим образом

Мини-сервопривод* (тип SG90: около 3 долларов США за единицу) поставляется с двумя винтами.
Схема управления (я использую micro:bit и коммутационную плату Ks0360. Коды прилагаются)
4 винта (M2,5-M3)
Краска
Смазка

*Для отображения всех значений от 0 до 9 требуется поворот на 162 градуса. Я использую сервопривод ниже. В спецификации угол поворота ограничен 120 градусами, но на самом деле он может вращаться до 180 градусов, используя ШИМ-выход micro:bit. https://www.amazon.co.jp/gp/product/B07PHFQY6B/

Инструменты:

Паяльник для сварки пластика
дрель и метчик (если вы не используете саморез)
напильники или тонкий нож

Эта штука представляет собой уменьшенную версию «Механических 7-сегментных цифровых часов», https://www.thingiverse.com/thing:4626956.

для удобства изготовления. Поскольку любительский сервопривод прикреплен непосредственно к оси, он может отображать любое число в течение 0,2 секунды. Нет необходимости настраивать исходное положение при каждом включении питания.

Надеюсь, вы сделаете что-нибудь полезное или просто ��нтересное, используя этот аппарат, и покажете свою работу.

19 декабря 2020 г.: Я добавил простую в сборке версию. Требует поддержки при печати, но все кулачки уже собраны.

Видео

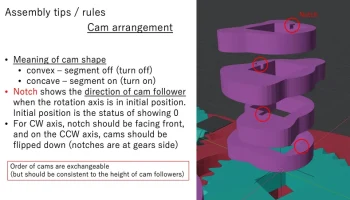

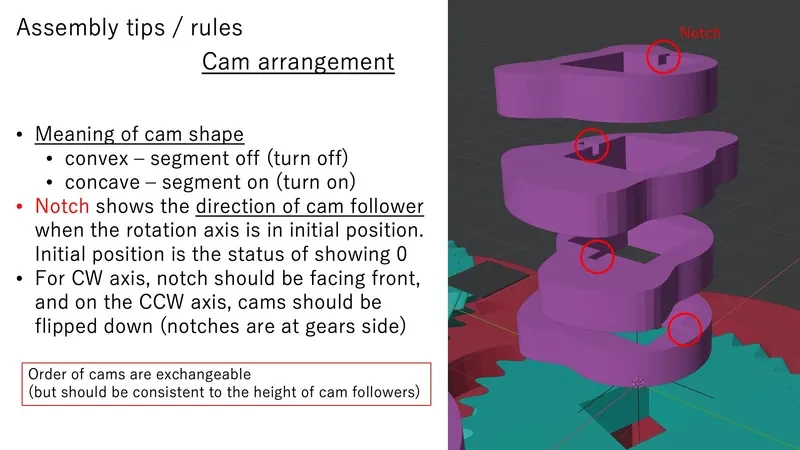

Руководство по сборке

Оптимизация порядка цифр ==========================

Оптимизация выполняется с помощью программы, проверяющей все возможные закономерности порядка цифр. Из 1 814 400 шаблонов я выбрал 1 7 4 5 6 0 8 9 3 2 как лучший порядок. Предоставляется программа оптимизации, написанная на языке программирования C.

Разное. =====
Простая в сборке версия

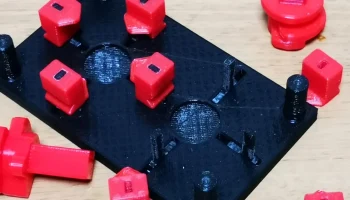

19 декабря 2020 г.: Я добавил файлы STL в качестве простой в сборке версии. Требуется поддержка при печати, но все кулачки предварительно собраны с соответствующей осью. В каждом толкателе кулачка есть отверстие для вставки руки сегмента, поэтому его легко собрать, и вы можете убедиться в правильности сборки перед их склеиванием.

Категория: Гаджеты
