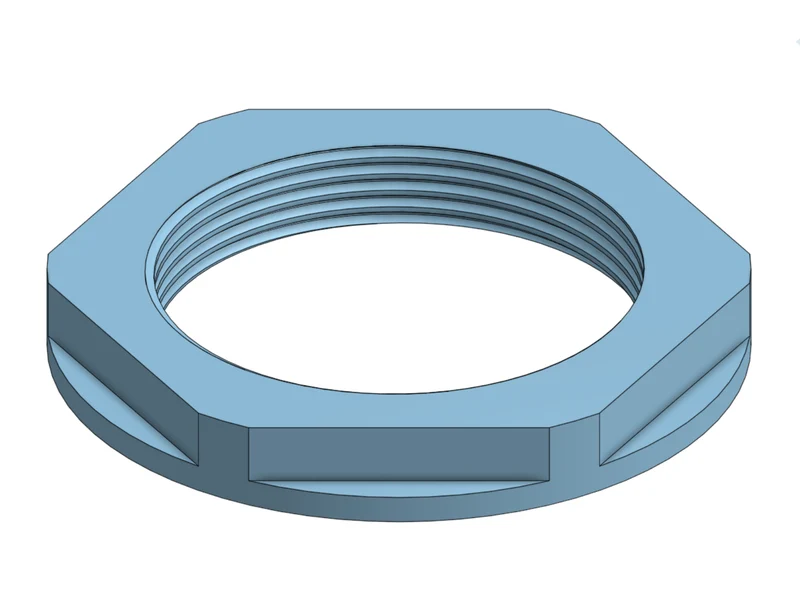

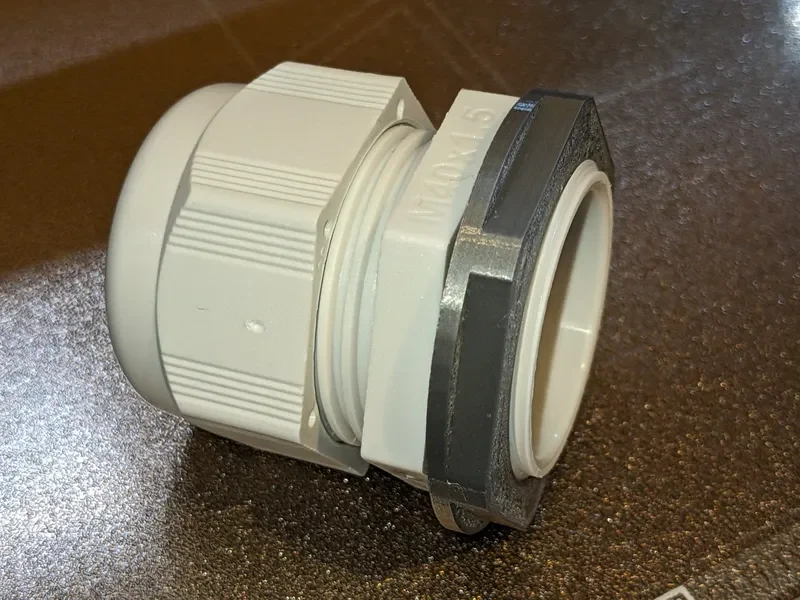

Стопорная гайка M40, шаг 1,5 мм

Толщина — 7 мм, ширина ключа — 50 мм.

Смоделировано с профилем ISO с допуском 6H из ISO 639-3 (малый диаметр может составлять до +0,3 мм).

Поэтому я смоделировал его с запасом +0,15 мм, которого должно быть достаточно независимо от того, слишком ли вы выдавливаете или недостаточно. Обратите внимание, однако, что вам все еще нужна компенсация отверстий XY в слайсере.

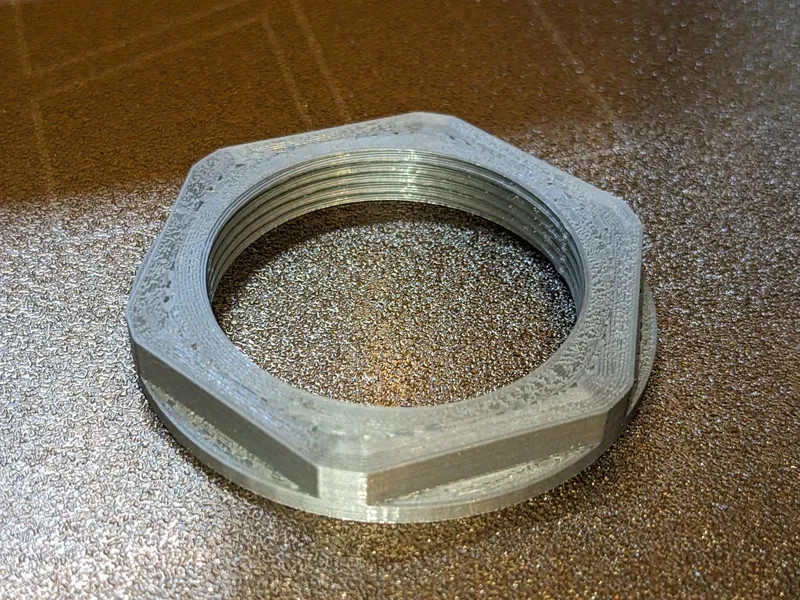

Рекомендуемые настройки печати (для сопла диаметром 0,4 мм):
— Высота слоя 0,16 мм
— Печать без поддержки
— Переменная ширина экструзии (Арахна)
— Внутренние/внешние/внутренние стены

— Компенсация отверстия XY 0,15 мм.
— Профиль прочности с 4 стенками и заполнением гироида на 25 %.
— Концентрический узор сверху и снизу толщиной 1 мм, с утюгом на всех верхних поверхностях.
— Шарфовые швы (внешние и внутренние)
